Giới thiệu

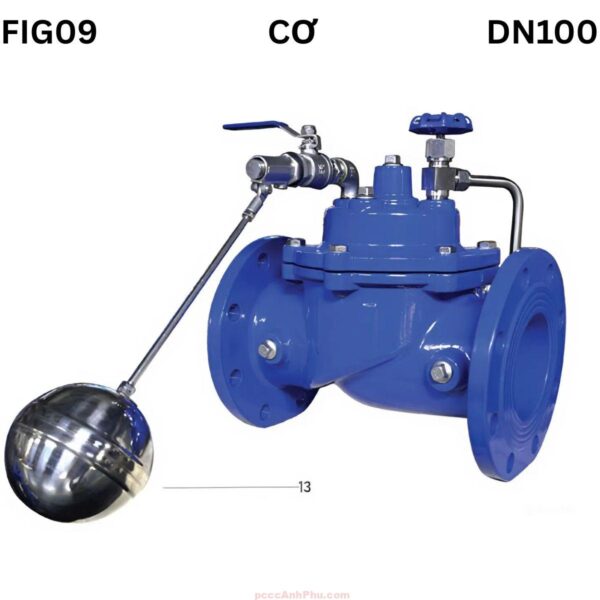

Van phao AUT FG09 DN100 là model 4 inch trong dòng van cơ khí FG09 Malaysia, chuyên dùng để điều khiển mực nước trong các bể chứa lớn và hệ thống công nghiệp. Với kích thước DN100, sản phẩm có khả năng cấp lưu lượng nước lớn, thích hợp cho các hồ chứa, trạm bơm cấp nước, hệ thống PCCC và khu công nghiệp. Đây là giải pháp đáng tin cậy cho những công trình yêu cầu lưu lượng cấp nước cao và vận hành ổn định lâu dài.
Van phao cơ AUT FG09 DN100 hoạt động hoàn toàn tự động nhờ phao inox, không cần nguồn điện, giúp tiết kiệm năng lượng và loại bỏ nguy cơ sự cố điện. Van có khả năng chịu áp lực làm việc PN10/PN16, áp lực thử kín đạt 1.76 MPa, nhiệt độ tối đa 70°C. Thân gang cầu phủ epoxy chống ăn mòn, phao inox bền chắc, màng NBR kín khít tạo nên độ bền vượt trội và hiệu suất ổn định trong nhiều năm sử dụng.
Trong thực tế, DN100 thường được lắp đặt tại các bể ngầm dung tích lớn, hồ dự phòng PCCC, trạm cấp nước công cộng hoặc khu công nghiệp. Đây là kích thước tiêu chuẩn cho nhiều công trình hạ tầng, vừa đảm bảo lưu lượng lớn, vừa dễ dàng tích hợp trong hệ thống cấp nước quy mô.
Xem đầy đủ các sản phẩm: van phao cơ italia
Cấu tạo
Van phao AUT FG09 DN100 có cấu tạo vững chắc, sử dụng vật liệu chất lượng cao nhằm đáp ứng lưu lượng và áp lực lớn. Thân và nắp van bằng gang cầu phủ epoxy chống ăn mòn, trục và phao inox 304 bền chắc, đĩa van inox đóng mở ổn định. Gioăng và màng NBR đàn hồi tốt, đảm bảo độ kín khít, ngăn rò rỉ trong suốt quá trình vận hành. Lò xo inox duy trì sự ổn định cho cơ chế đóng mở. Các chi tiết được gia công chính xác giúp van vận hành mượt mà và có tuổi thọ dài.
| Thành phần | Vật liệu |
|---|---|
| Thân van | Gang dẻo phủ epoxy |
| Trục van | Inox SS304 |
| Đĩa van | Inox |
| Tấm đáy | Gang dẻo |
| Gioăng làm kín | NBR |
| Lõi van | Gang dẻo |
| Màng | NBR |
| Bu lông | Inox |
| Ống chèn | Gang dẻo |
| Đai ốc | Inox |
| Nắp chụp | Gang dẻo |
| Lò xo | Inox |
| Phao | Inox |
Cấu tạo này giúp van phao AUT FG09 DN100 chịu được môi trường khắc nghiệt, vận hành ổn định và duy trì hiệu suất cao trong thời gian dài.
Nguyên lý hoạt động
Van phao AUT FG09 DN100 hoạt động dựa vào sự thay đổi mực nước. Khi mực nước trong bể đạt giới hạn cài đặt, phao inox nổi lên, tác động đóng kín đĩa van, ngăn dòng nước chảy vào. Khi mực nước hạ xuống, phao hạ thấp, lực tác động giảm, van mở ra, cho phép nước chảy vào bể. Quá trình này diễn ra hoàn toàn tự động, không cần nguồn điện, không cần sự can thiệp trực tiếp của con người.
Thiết kế thủy lực của DN100 giúp quá trình đóng mở diễn ra êm ái, không gây búa nước hay sốc áp, bảo vệ hệ thống đường ống và thiết bị liên quan. Đây là nguyên lý đơn giản nhưng mang lại hiệu quả cao và độ tin cậy tuyệt đối trong vận hành.
Ưu nhược điểm
Ưu điểm của van phao AUT FG09 DN100 là khả năng cấp nước lưu lượng lớn, cấu tạo chắc chắn, vật liệu cao cấp, chống ăn mòn tốt. Sản phẩm vận hành hoàn toàn tự động, tiết kiệm chi phí, an toàn tuyệt đối, tuổi thọ cao và bảo trì đơn giản. DN100 còn dễ dàng tích hợp trong nhiều loại bể chứa và hệ thống cấp nước.
Nhược điểm là kích thước lớn, đòi hỏi không gian lắp đặt rộng rãi và kỹ thuật lắp đặt chính xác. Giá thành cao hơn so với các model nhỏ. Trong môi trường nước bẩn, cần lắp thêm bộ lọc để ngăn cặn bẩn ảnh hưởng đến bề mặt làm kín của van.
Ứng dụng
Van phao AUT FG09 DN100 thường được ứng dụng trong các bể chứa công nghiệp, hồ dự phòng PCCC, trạm cấp nước công cộng, nhà máy sản xuất, khu công nghiệp. Ngoài ra, DN100 còn thích hợp cho hệ thống xử lý nước, tháp giải nhiệt và bể chứa nông nghiệp quy mô lớn. Đây là lựa chọn tối ưu cho những công trình cần lưu lượng lớn và độ tin cậy cao.
Lắp đặt và vận hành
Khi lắp đặt van phao AUT FG09 DN100, cần căn chỉnh mặt bích PN10/PN16 đúng chuẩn, siết chặt bu lông đều để tránh rò rỉ. Phao inox phải có không gian di chuyển tự do trong bể. Trước khi lắp đặt, nên vệ sinh đường ống và lắp lọc Y để ngăn cặn bẩn. Trong vận hành, cần kiểm tra định kỳ gioăng, màng và phao để bảo dưỡng kịp thời. Việc bảo trì đúng cách sẽ giúp sản phẩm duy trì hiệu quả và tuổi thọ dài.
Với quy trình lắp đặt chuẩn và bảo dưỡng định kỳ, van AUT FG09 DN100 Malaysia có thể hoạt động ổn định hàng chục năm, đảm bảo hệ thống cấp nước luôn an toàn, hiệu quả và bền vững.
