Giới thiệu

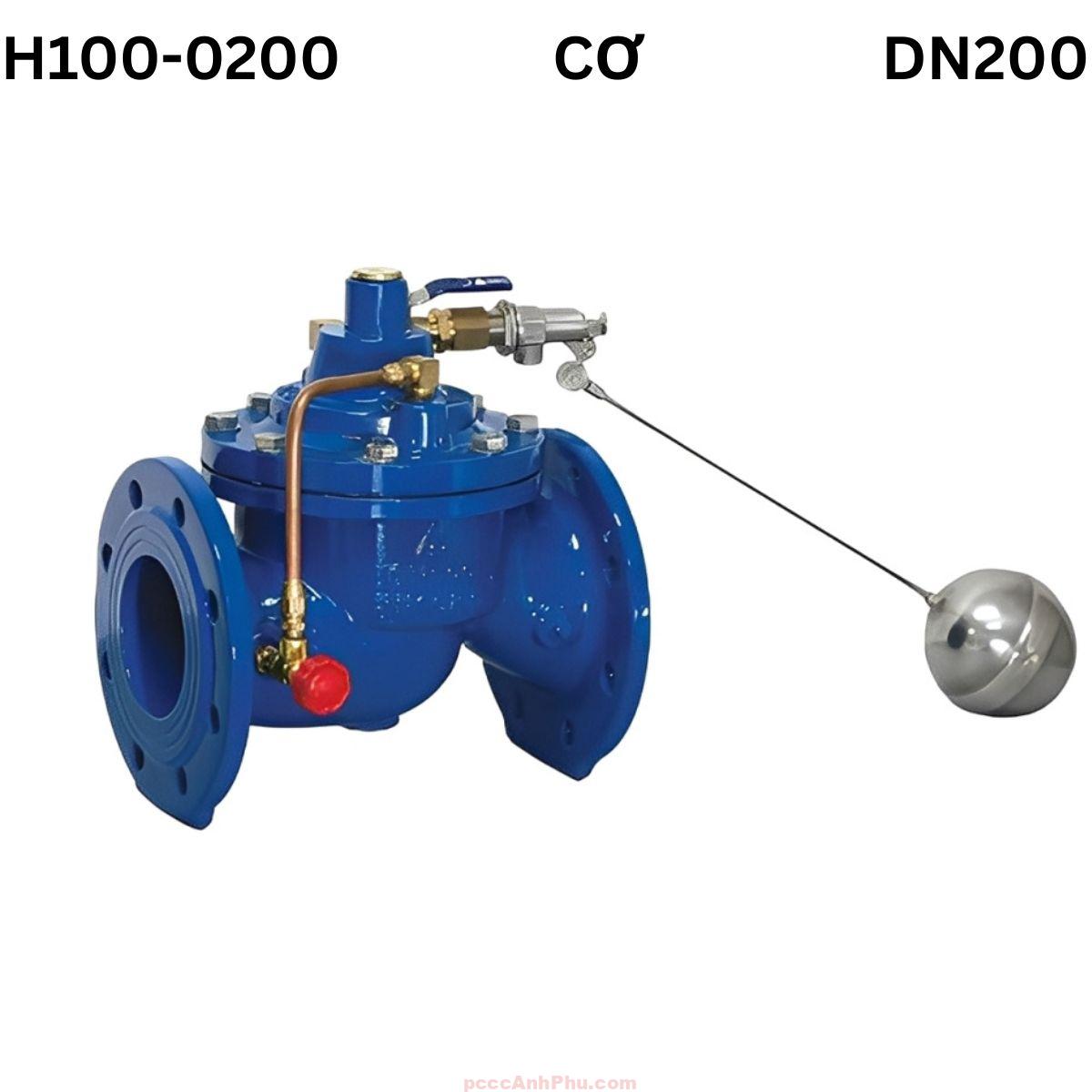

Van phao ShinYi H100 DN200 là model cỡ lớn trong dòng sản phẩm H100, được thiết kế để kiểm soát mực nước trong các bể chứa dung tích rất lớn, hồ chứa công nghiệp và hệ thống dự trữ nước phòng cháy chữa cháy. Sản phẩm hoạt động theo cơ chế thủy lực kết hợp phao nổi, hoàn toàn tự động, không cần điện, đảm bảo sự ổn định và an toàn tuyệt đối cho hệ thống cấp nước.
Với kích thước DN200, van ShinYi H100 DN200 có khả năng lưu lượng lớn, thích hợp cho các hệ thống yêu cầu cung cấp nước liên tục và mạnh mẽ. Sản phẩm được ứng dụng phổ biến trong các nhà máy, khu công nghiệp, hệ thống cấp nước đô thị và hồ dự trữ PCCC quy mô lớn. Khả năng vận hành chính xác, bền bỉ giúp DN200 trở thành lựa chọn hàng đầu cho những dự án cần thiết bị công suất cao và độ tin cậy lâu dài.
Sản phẩm được chế tạo từ gang cầu ASTM A536 cho thân van, inox 304 cho các chi tiết chịu lực và cao su NBR/EPDM cho bộ phận làm kín. Nhờ sự kết hợp vật liệu cao cấp này, van phao DN200 ShinYi có khả năng chống ăn mòn, chịu áp lực và duy trì độ kín khít tuyệt đối, ngay cả khi vận hành trong điều kiện khắc nghiệt. Thiết kế khoa học cùng cấu trúc bền chắc giúp van có tuổi thọ cao và ít cần bảo dưỡng.
Xem đầy đủ các sản phẩm: van phao arv
Cấu tạo
Cấu tạo van phao ShinYi H100 DN200 được thiết kế với nhiều chi tiết bền chắc và phối hợp nhịp nhàng. Thân van bằng gang cầu ASTM A536 chịu được áp lực lớn, ghế van và trục làm từ inox 304 giúp chống gỉ sét và duy trì độ bền. Màng EPDM kết hợp vải Nylon có độ đàn hồi cao, kín nước và chống mài mòn. Gioăng cao su NBR đảm bảo sự kín khít. Các bu lông, đai ốc và vòng đệm inox giữ chắc kết cấu trong quá trình vận hành. Ngoài ra, van kim bằng đồng giúp điều tiết thủy lực chính xác, đảm bảo chu trình đóng mở diễn ra êm ái.
| No | Part Name | Material | Material Code |
|---|---|---|---|
| 1 | Body | Ductile Iron | ASTM A536 |
| 2 | Seat | Stainless Steel | ASTM A182 F304 |
| 3 | O-Ring | Rubber | NBR |
| 7 | Diaphragm | Rubber + Nylon Fabric | EPDM + Nylon |
| 12 | Stem | Stainless Steel | ASTM A182 F304 |
| 17 | Needle Valve | Brass | ASTM A182 F304 |
Sự kết hợp vật liệu cao cấp giúp van ShinYi DN200 có khả năng chịu được môi trường khắc nghiệt và duy trì độ ổn định lâu dài. Đây là điểm mạnh vượt trội khiến DN200 luôn được ưu tiên trong các dự án công nghiệp quy mô lớn.
Nguyên lý
Nguyên lý hoạt động của van phao ShinYi DN200 dựa trên tác động của mực nước đến phao nổi. Khi nước dâng đến mức giới hạn, phao nổi nâng lên và tác động vào pilot valve, khiến van chính đóng lại. Khi mực nước hạ xuống, phao hạ thấp, pilot valve mở, làm van chính mở ra để bổ sung nước. Chu trình này diễn ra liên tục và tự động, duy trì mực nước ổn định trong bể chứa.
Nhờ cơ chế thủy lực chính xác, van phao ShinYi H100 DN200 ít bị ảnh hưởng bởi dao động áp lực dòng chảy. So với van phao cơ học truyền thống, DN200 bền bỉ hơn, ít hao mòn và có độ tin cậy cao hơn, đáp ứng yêu cầu khắt khe của các hệ thống lớn.
Ưu nhược điểm
Ưu điểm của van phao ShinYi DN200 là vận hành hoàn toàn tự động, không cần điện, giúp tiết kiệm năng lượng và an toàn trong môi trường nước. Vật liệu chất lượng cao từ gang cầu, inox và EPDM/NBR bảo đảm sản phẩm chống ăn mòn, chịu áp lực mạnh và duy trì độ kín tuyệt đối. Với kích thước DN200, sản phẩm phù hợp cho các bể chứa lớn, lưu lượng cao, dễ dàng đáp ứng nhu cầu cấp nước công nghiệp và đô thị.
Nhược điểm của DN200 là chi phí đầu tư ban đầu cao hơn so với các loại van phao cơ thông thường. Việc lắp đặt và điều chỉnh phao yêu cầu kỹ thuật viên có kinh nghiệm để bảo đảm hoạt động chính xác. Ngoài ra, trong môi trường nước nhiều cặn bẩn, van cần được bảo dưỡng và vệ sinh định kỳ để tránh tắc nghẽn và giảm hiệu quả vận hành.
Ứng dụng
Van phao ShinYi H100 DN200 được ứng dụng trong nhiều lĩnh vực. Trong dân dụng, sản phẩm lắp đặt tại bể mái chung cư cao tầng, bệnh viện, khách sạn lớn để duy trì áp lực và nguồn nước sinh hoạt. Trong công nghiệp, DN200 được sử dụng tại các hồ chứa sản xuất, bể trung gian nhà máy, hệ thống xử lý nước thải và hồ điều hòa. Trong PCCC, sản phẩm đóng vai trò quan trọng trong việc duy trì mực nước ổn định trong bể cứu hỏa, đảm bảo luôn có nguồn cấp cho hệ thống khi xảy ra sự cố khẩn cấp.
Lắp đặt và vận hành
Khi lắp đặt van phao ShinYi DN200, cần tuân thủ đúng chiều dòng chảy được ký hiệu trên thân van. Trước van nên bố trí Y-strainer để loại bỏ cặn bẩn, giúp hệ thống vận hành ổn định. Phao nổi phải được chỉnh ở độ cao chính xác để bảo đảm chu trình đóng mở phù hợp. Các khớp nối cần siết chặt để ngăn ngừa rò rỉ trong quá trình vận hành.
Trong khi sử dụng, cần kiểm tra định kỳ tình trạng phao, gioăng và màng cao su. Nếu phát hiện hư hỏng, phải thay thế kịp thời để duy trì độ kín nước. Bảo dưỡng và vệ sinh định kỳ sẽ giúp kéo dài tuổi thọ sản phẩm và đảm bảo hệ thống cấp nước luôn hoạt động an toàn, hiệu quả.
