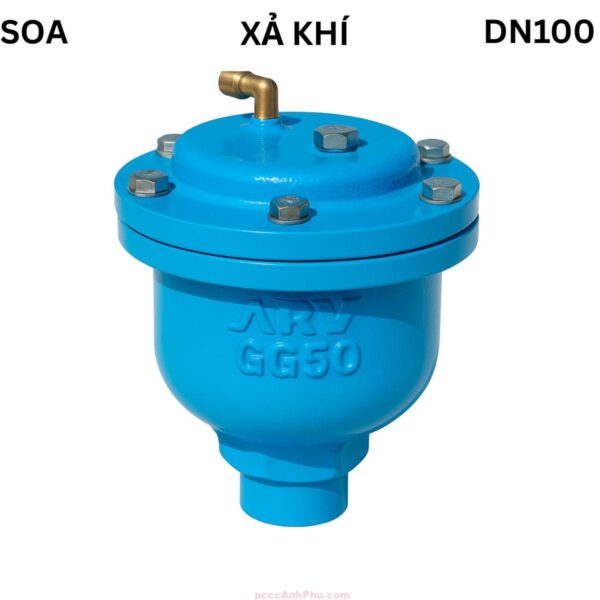

Van xả khí ARV SOA DN100

Van xả khí đơn ARV SOA DN100 Việt Nam

Van xả khí đơn ARV SOA DN100 Việt Nam là thiết bị chuyên dụng trong hệ thống cấp nước và phòng cháy chữa cháy, có nhiệm vụ loại bỏ không khí bị kẹt trong đường ống. Khi khí tích tụ, áp suất hệ thống thay đổi, dòng chảy bị gián đoạn và hiệu suất truyền tải giảm. Van SOA DN100 giúp thoát khí tự động, ổn định áp lực, ngăn chặn hiện tượng búa nước và bảo vệ thiết bị khỏi hư hại do khí nén.

Model ARV SOA DN100 được thiết kế và sản xuất theo tiêu chuẩn EN 1074-4 và AWWA C512, sử dụng vật liệu gang cầu GGG50 phủ epoxy tĩnh điện, bóng xả khí bằng thép bọc EPDM và van một chiều bằng đồng. Van có áp lực làm việc PN16, chịu nhiệt độ tối đa 50°C, phù hợp lắp đặt ở các tuyến ống lớn của trạm bơm, nhà máy xử lý nước hoặc mạng lưới PCCC công nghiệp.

Xem đầy đủ các sản phẩm: van xả khí DN100

Cấu tạo tổng quan của van ARV SOA DN100

Van ARV SOA DN100 có cấu trúc cơ khí chắc chắn, gồm thân van, nắp và nắp trên bằng gang cầu GGG50 chịu lực cao; bóng xả khí bằng thép bọc cao su EPDM đàn hồi; đệm kín EPDM và van một chiều bằng đồng. Tất cả được liên kết bằng bulong thép mạ kẽm, đảm bảo khả năng chịu áp suất và kín nước tuyệt đối. Cấu trúc đơn giản, trọng lượng nhẹ hơn so với các dòng van xả khí kép cùng kích cỡ, giúp dễ dàng lắp đặt và bảo trì.

Bên ngoài van phủ lớp epoxy tĩnh điện dày 250–300 µm, chống oxy hóa và mài mòn hiệu quả. Các chi tiết bên trong được gia công chính xác, giúp bóng nổi di chuyển linh hoạt, phản ứng nhanh với mực nước thay đổi trong đường ống. Thiết kế khoang khí lớn cho phép thoát khí nhanh, ổn định dòng chảy và giảm hiện tượng áp lực ngược.

STT	Bộ phận	Vật liệu
1	Thân (Body)	Gang cầu GGG50 (Ductile Iron)
2	Bóng (Ball)	Thép + Cao su EPDM
3	Nắp (Bonnet)	Gang cầu GGG50
4	Đệm kín (Gasket)	Cao su tự nhiên EPDM
5	Nắp trên (Upper Bonnet)	Gang cầu GGG50
6	Van một chiều (Check Valve)	Đồng (Brass)

Nguyên lý hoạt động của van xả khí đơn DN100

Van ARV SOA DN100 hoạt động dựa trên nguyên lý chênh lệch áp suất giữa nước và khí trong ống. Khi hệ thống bắt đầu nạp nước, khí được đẩy lên phần đỉnh ống, bóng nổi hạ xuống, mở miệng xả để khí thoát ra ngoài. Khi nước dâng đầy, bóng nổi nổi lên, ép chặt vào ghế van, đóng kín lỗ thoát khí, ngăn không cho nước rò rỉ.

Trong quá trình vận hành, khi có bọt khí mới hình thành, van tự động mở và xả khí ra ngoài, giúp duy trì áp lực ổn định. Quá trình đóng mở diễn ra nhẹ nhàng, không gây xung áp hoặc rung động trong đường ống. Cơ chế này giúp tăng tuổi thọ cho bơm và phụ kiện, đồng thời giảm thiểu sự cố do không khí tích tụ.

Ưu điểm nổi bật của van ARV SOA DN100

Hiệu suất thoát khí vượt trội

Khoang khí lớn và bóng nổi có độ nhạy cao giúp van xả khí nhanh, ổn định trong suốt quá trình nạp và vận hành. Van hoạt động tốt ngay cả khi áp suất trong ống thay đổi liên tục.

Chất liệu cao cấp, phủ epoxy chống ăn mòn

Gang cầu GGG50 chịu lực tốt, ít bị giòn gãy. Bề mặt trong và ngoài được phủ epoxy tĩnh điện dày 300 µm, chống gỉ sét, phù hợp với nước sạch và môi trường PCCC. Phao bọc EPDM đảm bảo độ kín hoàn hảo khi đóng.

Tự động hoàn toàn, không cần năng lượng

Van vận hành hoàn toàn nhờ chênh lệch áp suất, không cần điện hoặc khí nén hỗ trợ. Cơ chế tự động giúp giảm chi phí vận hành và đảm bảo độ an toàn cao.

Cấu tạo đơn giản, dễ bảo trì

ARV SOA DN100 có thể tháo rời nắp trên để vệ sinh và kiểm tra bên trong nhanh chóng. Việc thay đệm kín, phao hoặc gioăng đơn giản, không cần tháo toàn bộ van khỏi đường ống.

Độ kín tuyệt đối, giảm hiện tượng búa nước

Đệm EPDM đàn hồi cao kết hợp với ghế van phẳng chính xác giúp van kín nước hoàn toàn. Khi dòng nước ngừng đột ngột, thiết kế khoang khí giúp hấp thụ xung áp, hạn chế hiện tượng búa nước trong hệ thống.

Ứng dụng thực tế của van SOA DN100

Van ARV SOA DN100 được sử dụng trong các hệ thống cấp nước lớn, nhà máy xử lý nước, mạng lưới phân phối PCCC và đường ống dẫn nước trung áp. Van thường được lắp tại các vị trí cao, đầu ra bơm hoặc đầu tuyến ống để loại bỏ khí nén hiệu quả. Trong hệ thống chữa cháy, van giúp bảo vệ bơm và ống chính khỏi hiện tượng khí ngậm, duy trì lưu lượng ổn định và an toàn tuyệt đối khi vận hành.

Bên cạnh đó, SOA DN100 còn được ứng dụng trong hệ thống tưới tiêu công nghiệp, cấp nước cho khu dân cư hoặc công trình có đường ống DN100 trở lên, nơi yêu cầu xả khí nhanh và độ kín cao.

Hướng dẫn lắp đặt và vận hành

Vị trí lắp đặt phù hợp

Nên lắp van ở điểm cao nhất của tuyến ống hoặc khu vực gần bơm, nơi khí dễ tích tụ. Hướng xả khí phải thẳng đứng để đảm bảo thoát khí nhanh và an toàn.

Khởi động và kiểm tra vận hành

Khi hệ thống bắt đầu nạp nước, van tự động mở miệng thoát khí. Khi áp suất ổn định, bóng nổi nổi lên và đóng kín. Nếu phát hiện rò rỉ nhỏ ở nắp, cần kiểm tra đệm kín và siết đều các bulong giữ nắp trên.

Bảo dưỡng định kỳ

Kiểm tra và vệ sinh định kỳ mỗi 6–12 tháng. Làm sạch phao nổi, đệm kín và miệng thoát khí để tránh tích tụ cặn bẩn. Khi phát hiện đệm EPDM bị mòn, nên thay thế để đảm bảo hiệu suất làm kín và tuổi thọ tối đa cho van.
