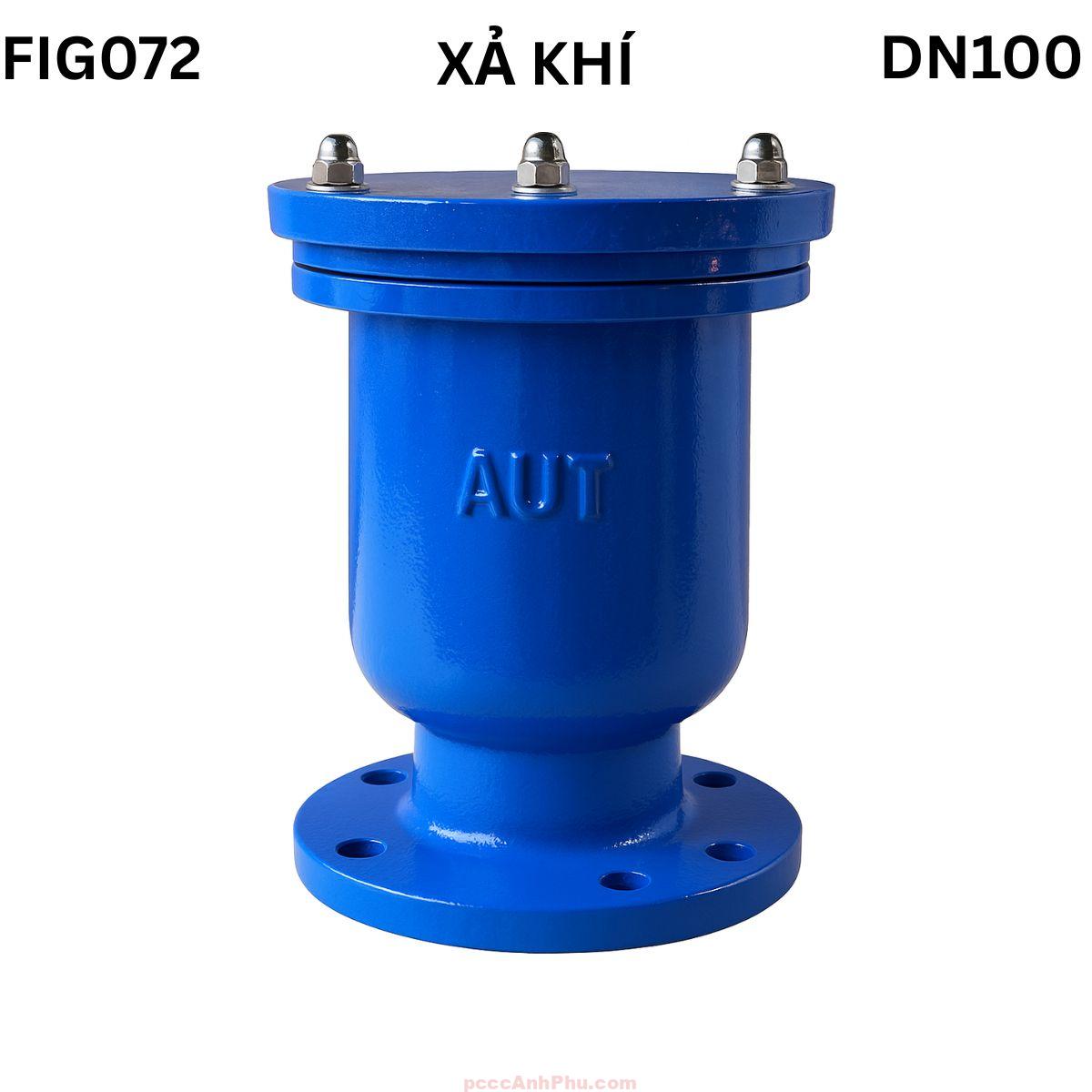

Giới thiệu van xả khí AUT FIG072 DN100 Malaysia
Van xả khí AUT FIG072 DN100 Malaysia là thiết bị mặt bích đơn cầu được thiết kế để loại bỏ khí tích tụ trong hệ thống đường ống cấp nước, công nghiệp và phòng cháy chữa cháy. Sự tồn tại của túi khí trong đường ống có thể gây cản trở dòng chảy, giảm hiệu suất bơm và tạo hiện tượng búa nước nguy hiểm. Van AUT FIG072 DN100 hoạt động hoàn toàn tự động, mở để xả khí ra ngoài khi áp suất khí tăng và đóng kín khi nước chiếm lại khoang van, giúp duy trì áp lực ổn định và đảm bảo lưu lượng dòng chảy liên tục.
Sản phẩm được sản xuất tại Malaysia, tuân thủ các tiêu chuẩn quốc tế như ISO, ANSI B16.5 và EN1092-2. Thân van được chế tạo từ gang cầu GGG50, có độ bền cơ học cao và khả năng chịu áp lực đến PN16. Bên trong phủ lớp epoxy tĩnh điện dày 250 micron chống ăn mòn. Bi nổi bằng ABS hoặc EPDM nhẹ, không thấm nước, di chuyển linh hoạt trong khoang van. Gioăng EPDM đàn hồi cao giúp van đóng kín tuyệt đối khi ở trạng thái ngưng xả. AUT FIG072 DN100 là lựa chọn tối ưu cho các hệ thống ống lớn cần duy trì hiệu suất và độ an toàn cao.
Xem đầy đủ các sản phẩm: van xả khí tự động
Cấu tạo tổng quan của van AUT FIG072 DN100
Van AUT FIG072 DN100 có thiết kế cơ học bền vững với thân gang cầu đúc nguyên khối, khoang thoát khí lớn và cấu trúc kín hoàn toàn. Cấu tạo gồm thân, nắp, cốc, bi nổi, đệm kín, gioăng và bộ bulong inox cố định. Tất cả các chi tiết đều được chế tạo từ vật liệu chống ăn mòn, có khả năng chịu áp lực và nhiệt độ cao. Bi nổi nhẹ, hoạt động trơn tru trong khoang van nhờ ngàm dẫn hướng đồng thau. Khi áp suất trong ống thay đổi, bi nổi tự động đóng mở theo mực nước, giúp xả khí nhanh và hiệu quả.
Nắp van được gắn chắc chắn với thân bằng các bulong inox A2-70. Phần gioăng làm kín EPDM đảm bảo không rò rỉ nước khi van đóng. Bên ngoài, lớp sơn epoxy dày 250 micron bảo vệ van khỏi oxy hóa và môi trường nước có khoáng. Thiết kế mặt bích tiêu chuẩn giúp kết nối dễ dàng với các hệ thống ống lớn mà không cần chuyển đổi đầu nối. Với kích thước DN100, van phù hợp cho các tuyến ống chính, trạm bơm trung tâm hoặc mạng phân phối áp cao.

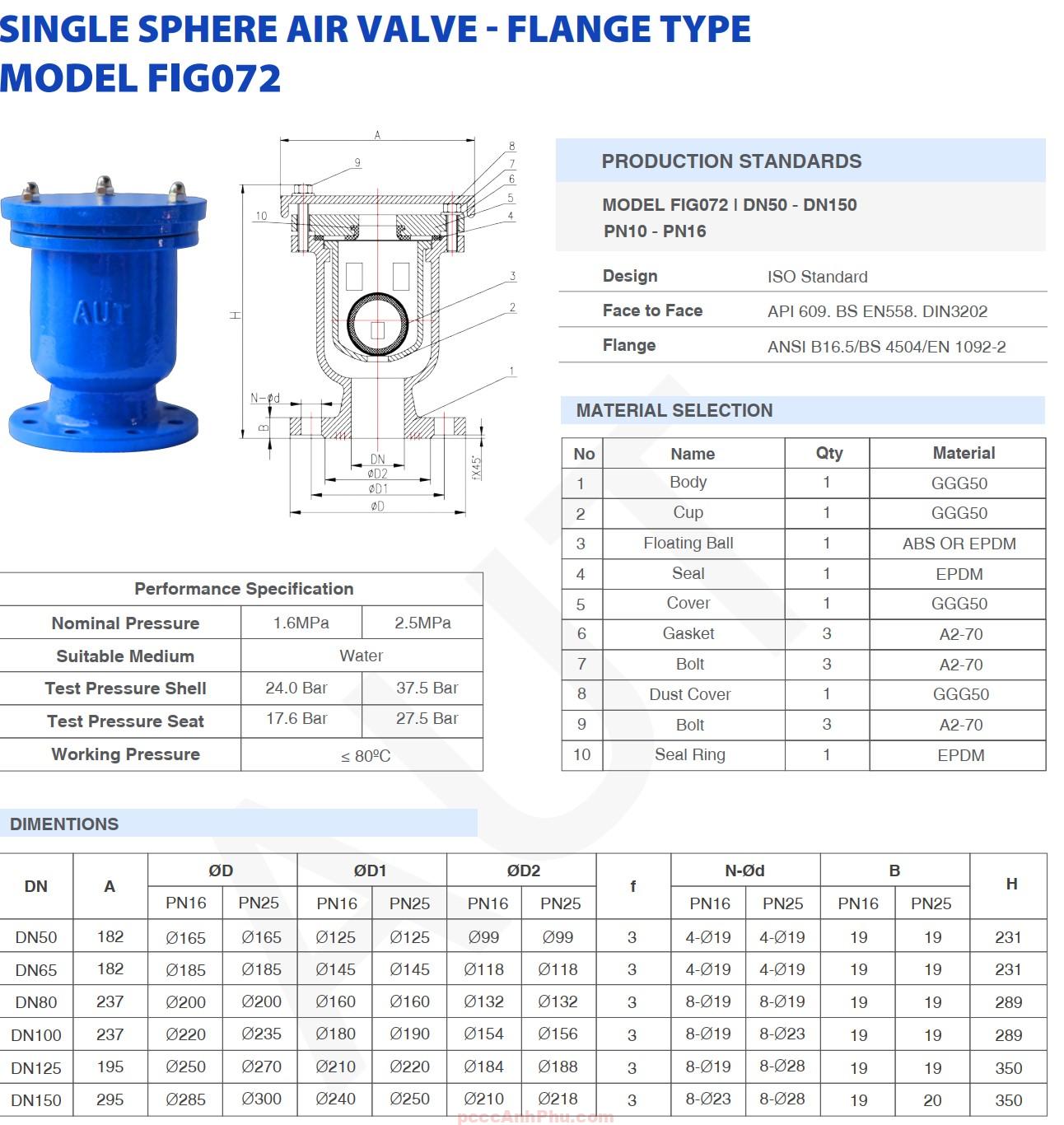

| STT | Bộ phận | Vật liệu |
|---|---|---|
| 1 | Thân (Body) | Gang cầu GGG50 |
| 2 | Cốc (Cup) | Gang cầu GGG50 |
| 3 | Bi nổi (Floating Ball) | ABS hoặc EPDM |
| 4 | Đệm kín (Seal) | EPDM |
| 5 | Nắp (Cover) | Gang cầu GGG50 |
| 6 | Gioăng (Gasket) | Inox A2-70 |
| 7 | Bulong (Bolt) | Inox A2-70 |
| 8 | Nắp bụi (Dust Cover) | Gang cầu GGG50 |
| 9 | Vòng đệm (Seal Ring) | EPDM |
Nguyên lý hoạt động của van xả khí DN100
Van AUT FIG072 DN100 hoạt động dựa trên nguyên lý chênh lệch áp suất giữa khí và nước trong hệ thống. Khi khí tích tụ tại điểm cao của đường ống, áp lực không khí đẩy nước xuống, khiến bi nổi hạ và mở lỗ thoát khí. Không khí được giải phóng ra ngoài, giúp áp lực trong ống trở lại trạng thái cân bằng. Khi nước tràn vào khoang, bi nổi nổi lên, ép chặt vào đệm kín EPDM, đóng kín lỗ xả để ngăn nước rò rỉ. Chu trình này diễn ra tự động, lặp lại mỗi khi có khí mới xuất hiện trong hệ thống.
Cơ chế đơn cầu cho phép xả khí nhanh mà không làm gián đoạn dòng nước. Bi nổi nhẹ giúp van phản ứng linh hoạt với biến thiên áp lực. Khi hệ thống làm việc ở tải cao, AUT FIG072 DN100 vẫn duy trì khả năng xả khí ổn định, ngăn hiện tượng búa nước và bảo vệ toàn bộ thiết bị hạ lưu. Van hoạt động hoàn toàn tự động, không cần điều khiển điện hay khí nén, đảm bảo vận hành an toàn và tiết kiệm chi phí bảo trì.
Ưu điểm nổi bật của van xả khí AUT FIG072 DN100
Thiết kế chắc chắn, chịu áp cao
Thân và nắp gang cầu GGG50 giúp van chịu được áp lực làm việc PN10–PN16 và áp thử đến 24 bar. Cấu trúc đúc nguyên khối tăng độ ổn định và độ bền cơ học. Van phù hợp với các hệ thống vận hành liên tục, có áp lực lớn và lưu lượng cao.
Chất liệu cao cấp, chống ăn mòn
Các chi tiết chính phủ epoxy tĩnh điện dày, bulong inox A2-70 và gioăng EPDM đảm bảo van hoạt động bền bỉ trong môi trường ẩm ướt, nước sạch hoặc có tạp chất nhẹ. Vật liệu được chọn lọc để giảm tối đa hiện tượng oxy hóa trong suốt vòng đời sản phẩm.
Hiệu suất xả khí ổn định
Khoang thoáng bên trong giúp khí thoát nhanh, tránh tắc nghẽn hoặc kẹt bi. Thiết kế bi nổi nhẹ giúp van phản ứng nhanh khi có khí, đảm bảo hệ thống luôn duy trì áp suất ổn định. Van không tạo tiếng ồn và không gây rung khi xả.
Hoạt động tự động, không cần bảo trì thường xuyên
Van vận hành hoàn toàn nhờ áp lực thủy lực, không cần nguồn điện hoặc điều khiển cơ khí. Cấu trúc đơn giản giúp giảm chi phí bảo trì. Khi cần vệ sinh, chỉ cần tháo nắp trên mà không cần ngắt đường ống chính.
Độ kín tuyệt đối, không rò nước
Gioăng EPDM và bề mặt ghế van được gia công chính xác, đảm bảo độ kín tuyệt đối khi đóng. Van có thể hoạt động liên tục trong môi trường áp cao mà không gây rò rỉ hay mất áp.
Ứng dụng thực tế của van xả khí DN100
Van AUT FIG072 DN100 được sử dụng phổ biến trong các hệ thống cấp nước lớn, trạm bơm công nghiệp, nhà máy xử lý nước, hệ thống PCCC và tưới tiêu. Van thường được lắp đặt ở đỉnh ống, khu vực cao hoặc đầu ra bơm, nơi khí dễ tích tụ. Trong hệ thống PCCC, van giúp loại bỏ không khí trong ống chính, ổn định áp lực và ngăn va đập thủy lực khi bơm khởi động. Trong công nghiệp, AUT FIG072 DN100 giúp bảo vệ bơm, đồng hồ áp và thiết bị hạ lưu khỏi hiện tượng xung áp và khí tồn.
Nhờ thiết kế mặt bích chuẩn quốc tế, van dễ dàng lắp với ống gang, ống thép hoặc HDPE. Với khả năng làm việc ở nhiệt độ ≤80°C và áp suất PN16, sản phẩm phù hợp cho cả hệ thống dân dụng lẫn công nghiệp, giúp duy trì độ ổn định và an toàn cho toàn bộ mạng cấp nước.
Hướng dẫn lắp đặt và vận hành

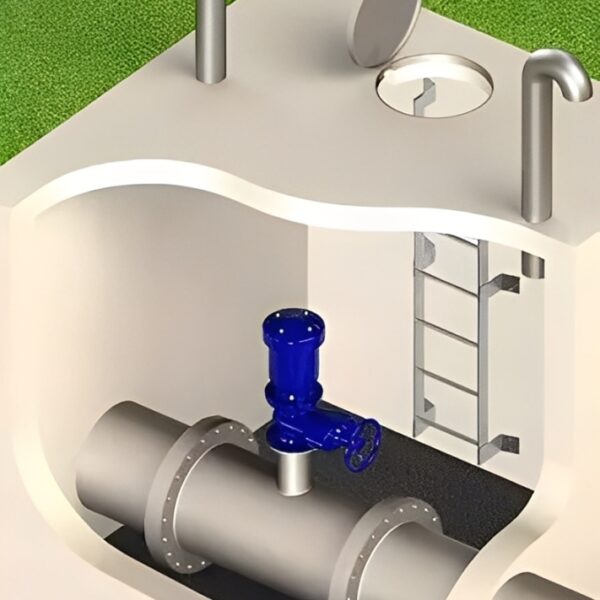

Lắp đặt đúng vị trí
Van cần được lắp ở điểm cao nhất của tuyến ống, nơi khí dễ tích tụ. Hướng mũi tên trên thân van phải trùng với chiều dòng nước. Khi lắp, cần vệ sinh mặt bích, dùng gioăng chuẩn và siết đều bulong inox theo hình sao để tránh rò nước tại khớp nối. Không siết quá mạnh để tránh nứt thân van.
Kiểm tra sau lắp đặt
Sau khi hoàn tất, mở nước từ từ để kiểm tra khả năng xả khí. Trong quá trình khởi động, van sẽ tự động mở để khí thoát ra, sau đó đóng khi nước đầy khoang. Nếu xuất hiện rò rỉ nhỏ tại nắp, siết lại bulong đều tay để cân lực và đảm bảo độ kín tối đa.
Bảo trì định kỳ
Nên kiểm tra định kỳ 6–12 tháng/lần. Làm sạch khoang van, bi nổi và gioăng bằng nước sạch. Nếu phát hiện ron bị chai hoặc bi nổi bị mòn, thay mới ngay để đảm bảo hiệu suất. Khi bảo trì, ngắt áp và xả toàn bộ nước trong đường ống. Không dùng dung môi mạnh để vệ sinh nhằm bảo vệ lớp phủ epoxy. Việc bảo trì định kỳ giúp AUT FIG072 DN100 hoạt động bền bỉ, ổn định và duy trì hiệu suất xả khí tối ưu trong suốt thời gian sử dụng.
