Van xả khí Shinyi ARCT-0032

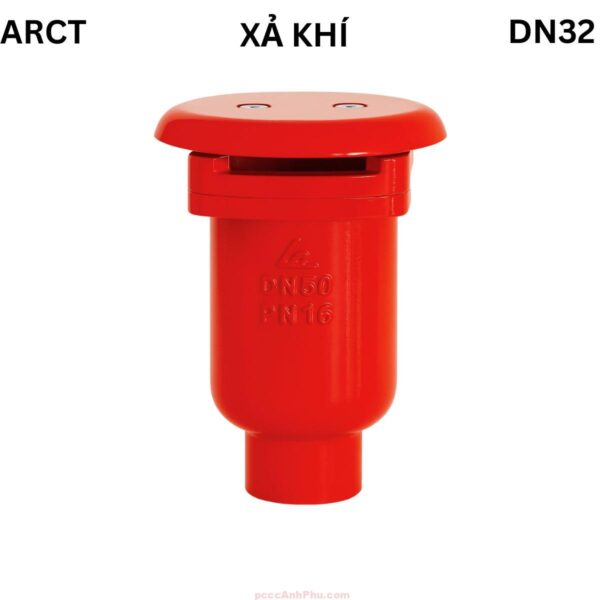

Van xả khí kép Shinyi ARCT DN32 Việt Nam

Van xả khí kép Shinyi ARCT DN32 Việt Nam là thiết bị quan trọng trong hệ thống cấp nước và phòng cháy chữa cháy (PCCC), giúp loại bỏ không khí tích tụ trong đường ống, đảm bảo dòng chảy ổn định và an toàn. Khi không khí bị kẹt trong hệ thống, nó gây dao động áp suất, làm giảm hiệu suất và thậm chí gây ra hiện tượng búa nước. ARCT DN32 được thiết kế để giải quyết triệt để vấn đề này nhờ khả năng xả khí nhanh, duy trì áp và hút khí khi xả cạn ống, mang lại hiệu suất vận hành tối ưu cho toàn bộ mạng lưới.

Model Shinyi ARCT thuộc dòng van xả khí kép kiểu nối ren, đạt tiêu chuẩn quốc tế BS EN 1074-4 và AWWA C512, đảm bảo khả năng hoạt động ổn định trong điều kiện áp lực cao. Thân van làm từ gang cầu GGG50 phủ sơn epoxy tĩnh điện dày 250–300 µm, chống ăn mòn, tăng độ bền trong môi trường nước hoặc hóa chất nhẹ. Bi nổi inox 304 hoạt động nhạy, kết hợp gioăng cao su EPDM kín tuyệt đối, cho phép van tự động xả khí hoặc đóng kín khi áp suất thay đổi. Đây là lựa chọn phổ biến trong hệ thống cấp nước đô thị, trạm bơm, nhà máy và mạng lưới PCCC chuyên nghiệp.

Xem đầy đủ các sản phẩm: van xả khí tự động

Cấu tạo tổng quan của van ARCT DN32

Van Shinyi ARCT DN32 được cấu thành từ 11 bộ phận chính, đảm bảo khả năng làm việc ổn định và tuổi thọ cao. Thân van và nắp trên được đúc liền khối bằng gang cầu ASTM A536 (EN GJS 500-7), có độ bền kéo và chịu áp lực lớn. Bi nổi inox 304 được dẫn hướng bởi ống nhựa kỹ thuật, đảm bảo chuyển động trơn tru khi áp suất thay đổi. Các đệm làm kín bằng EPDM và NBR có tính đàn hồi cao, chịu nhiệt 80°C, chống hóa chất nhẹ, đảm bảo độ kín tuyệt đối khi van đóng. Toàn bộ bulong và đai ốc làm từ thép carbon mạ chống gỉ, tăng khả năng chịu lực và dễ bảo dưỡng.

Khoang van được phủ epoxy tĩnh điện mịn, giúp giảm ma sát và ngăn bám cặn. Thiết kế nhỏ gọn, trọng lượng nhẹ, thích hợp cho hệ thống có không gian hạn chế. Kiểu kết nối ren BSPT/NPT theo chuẩn BS21, dễ lắp đặt và bảo dưỡng. Màu sắc tiêu chuẩn xanh hoặc đỏ, giúp dễ dàng nhận biết trong hệ thống PCCC hoặc cấp nước công nghiệp.

STT	Tên bộ phận	Vật liệu
1	Thân (Body)	Gang cầu ASTM A536 / EN GJS 500-7
2	Bi nổi (Float)	Inox AISI 304
3	Nắp bi (Float Cap)	Nhựa kỹ thuật
4	Nút đệm (Orifice Button)	Cao su EPDM-70
5	Ống dẫn hướng (Guide Barrel)	Nhựa kỹ thuật
6	Gioăng (O-Ring)	NBR
7	Gioăng phụ (O-Ring phụ)	NBR
8	Bulong (Bolt)	Thép carbon ASTM 1045
9	Nắp (Bonnet)	Gang cầu ASTM A536 / EN GJS 500-7
10	Nắp chụp (Cover)	Gang cầu ASTM A536 / EN GJS 500-7
11	Bulong chụp (Bolt Cover)	Thép carbon ASTM 1045

Nguyên lý hoạt động của van xả khí kép DN32

Van Shinyi ARCT DN32 hoạt động dựa trên nguyên lý chênh lệch áp suất giữa không khí và nước trong đường ống. Khi hệ thống bắt đầu nạp nước, không khí bị dồn lên đầu ống, áp suất khí đẩy bi nổi xuống và mở lỗ thoát khí. Khi nước tràn vào khoang, bi nổi inox nổi lên và đóng kín lỗ thoát, ngăn nước thoát ra ngoài. Trong quá trình vận hành, khi có khí nhỏ sinh ra do áp lực hoặc nhiệt độ, khí sẽ tự động thoát qua lỗ xả nhỏ dưới nắp van mà không cần dừng hệ thống. Khi xả nước, áp suất giảm làm bi nổi rơi xuống, mở khoang để không khí lọt vào ống, tránh tạo chân không.

Nhờ thiết kế hai ngăn riêng biệt, ARCT DN32 thực hiện đồng thời ba chức năng: xả khí lớn khi nạp, xả khí nhỏ khi ống chịu áp và hút khí nhanh khi xả cạn. Cơ chế này giúp hệ thống duy trì lưu lượng ổn định, giảm rung động và ngăn ngừa hiện tượng búa nước.

Ưu điểm nổi bật của van Shinyi ARCT DN32

Thiết kế nhỏ gọn, phù hợp hệ thống ren

Van ARCT DN32 được thiết kế dạng nối ren BSPT/NPT theo chuẩn BS21, dễ dàng lắp đặt trong không gian hạn chế, đặc biệt là các tuyến ống nhỏ hoặc đường nhánh của hệ thống cấp nước và PCCC.

Vật liệu cao cấp, chống ăn mòn

Thân và nắp van làm từ gang cầu đúc nguyên khối phủ epoxy dày 300 µm giúp tăng độ bền và khả năng chống ăn mòn. Bi nổi inox 304 và gioăng EPDM đảm bảo tuổi thọ cao và độ kín tuyệt đối trong môi trường nước áp lực cao.

Hiệu suất xả khí nhanh và ổn định

Cấu trúc kép cho phép van xả khí lớn và khí nhỏ liên tục trong quá trình hoạt động. Điều này giúp ổn định áp suất, duy trì hiệu suất bơm và giảm hao tổn năng lượng.

Vận hành tự động, không cần bảo trì thường xuyên

Van hoạt động hoàn toàn dựa trên áp lực dòng nước, không cần nguồn điện hay điều khiển cơ khí. Cấu trúc ít chi tiết chuyển động, dễ vệ sinh và bảo dưỡng định kỳ.

Tuổi thọ dài, bảo trì đơn giản

Các chi tiết được lắp ghép bằng bulong thép carbon dễ tháo lắp. Khi cần kiểm tra, chỉ cần tháo nắp trên để làm sạch hoặc thay ron mà không cần tháo rời toàn bộ van khỏi hệ thống.

Ứng dụng của van xả khí kép DN32

Van xả khí Shinyi ARCT DN32 được ứng dụng rộng rãi trong hệ thống cấp nước dân dụng và công nghiệp, đặc biệt trong các tuyến ống nhỏ hoặc đường nhánh. Trong hệ thống PCCC, van giúp loại bỏ khí trong đường ống chính, duy trì áp lực nước ổn định khi khởi động máy bơm. Ngoài ra, ARCT DN32 còn được lắp đặt tại các trạm bơm, bể chứa hoặc hệ thống xử lý nước để đảm bảo hiệu quả vận hành và an toàn cho thiết bị.

Với khả năng chịu áp PN16, nhiệt độ đến 80°C và thiết kế đạt chuẩn quốc tế, sản phẩm này thích hợp cho các ứng dụng trong mạng lưới nước đô thị, nhà máy chế biến thực phẩm, công trình công nghiệp và khu dân cư có yêu cầu kỹ thuật cao.

Hướng dẫn lắp đặt và vận hành

Vị trí lắp đặt

Van nên được lắp tại điểm cao nhất của hệ thống, nơi khí dễ tích tụ. Hướng dòng chảy phải trùng với mũi tên trên thân van. Khi lắp, sử dụng keo ren hoặc băng tan đúng kỹ thuật để tránh rò rỉ. Không siết quá chặt để bảo vệ lớp sơn epoxy và ren kết nối.

Vận hành kiểm tra

Sau khi lắp đặt, mở nguồn nước từ từ để xả khí. Khi nước đầy khoang, van tự động đóng kín. Trong quá trình sử dụng, van sẽ tự mở khi có khí phát sinh. Nếu thấy rò nước nhẹ ở nắp, chỉ cần siết đều bulong để tăng độ kín. Van không cần điều chỉnh trong suốt thời gian hoạt động.

Bảo trì định kỳ

Nên kiểm tra định kỳ 6 tháng/lần để đảm bảo hiệu suất. Tháo nắp và vệ sinh bi nổi, gioăng bằng nước sạch. Tránh dùng hóa chất ăn mòn mạnh để bảo vệ lớp phủ epoxy. Nếu phát hiện ron bị chai cứng hoặc nứt, cần thay thế kịp thời để đảm bảo độ kín. Thực hiện bảo dưỡng đúng kỹ thuật giúp van hoạt động ổn định và kéo dài tuổi thọ.
