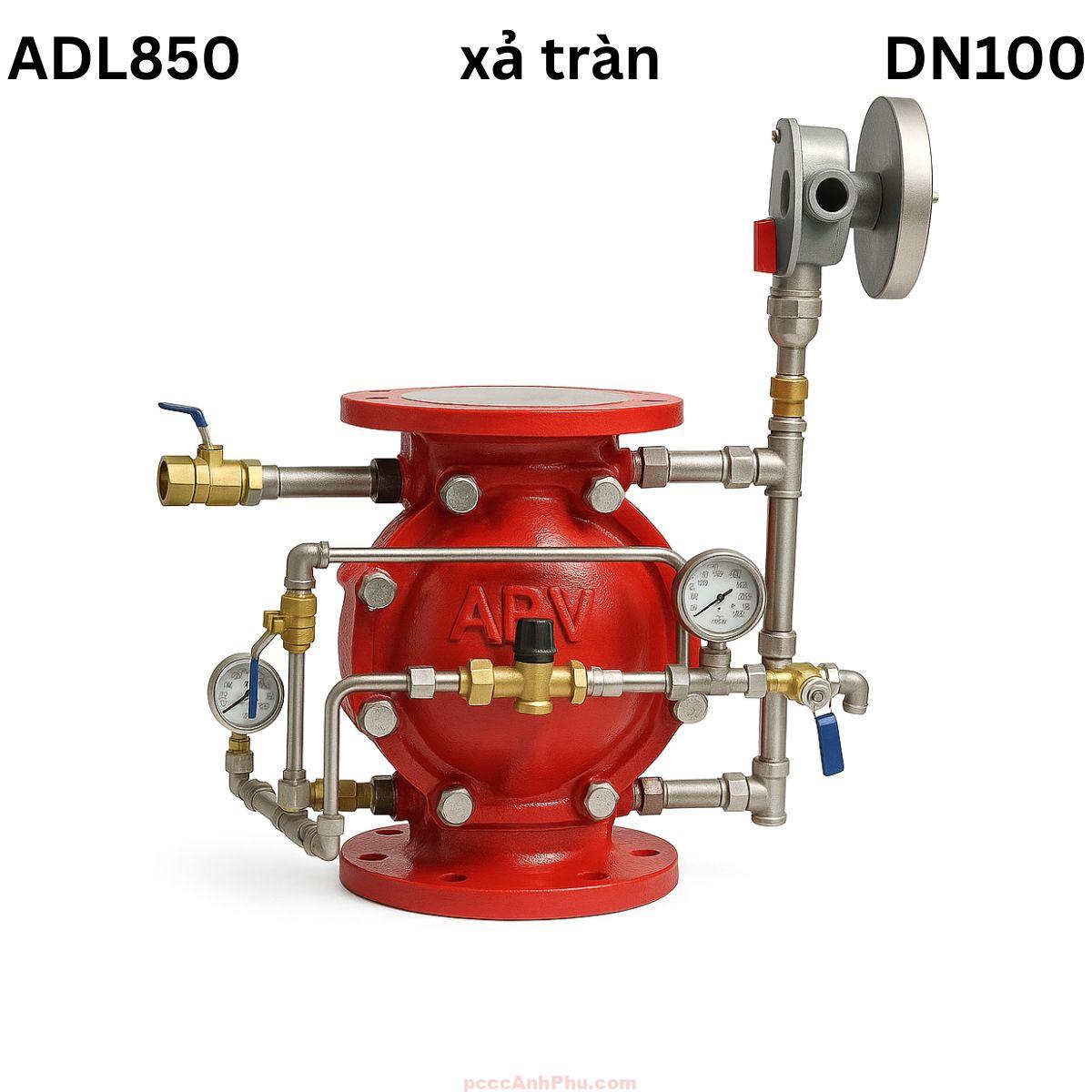

Van xả tràn ARV ADL850 DN100

Giới thiệu

Van xả tràn ARV ADL850 DN100 Malaysia là dòng deluge valve (van xả tràn) cỡ trung-lớn, được sản xuất và kiểm định theo tiêu chuẩn BS 5163-2, EN1074-5 và EN12266-1. Với kích thước DN100, van đáp ứng nhu cầu lưu lượng cao hơn hẳn so với DN50 hoặc DN65, phù hợp cho hệ thống PCCC quy mô vừa đến lớn. Đây là lựa chọn tối ưu cho các công trình công nghiệp, kho bãi, trung tâm thương mại hoặc khu dân cư cao tầng.

Thân van làm bằng gang cầu EN-GJL-500, phủ lớp epoxy đỏ tĩnh điện dày 250 micron, có khả năng chống ăn mòn, chống oxy hóa và thích nghi tốt với môi trường khắc nghiệt. Kết nối mặt bích PN16 tiêu chuẩn BS EN 1092-2 giúp lắp đặt chắc chắn, kín khít. Thiết kế đàn hồi một mảnh elastomeric bảo đảm van vận hành ổn định lâu dài và dễ bảo trì tại chỗ.

Xem đầy đủ các sản phẩm: van xả tràn ngập

Cấu tạo

Van xả tràn ARV ADL850 DN100 có cấu tạo chắc chắn với thân và nắp van bằng gang cầu phủ epoxy, màng đàn hồi bằng cao su tự nhiên gia cường vải nylon, lò xo và vòng chặn bằng inox. Bu-lông và đai ốc chế tạo từ thép hợp kim chất lượng cao, đảm bảo khả năng chịu lực trong môi trường áp lực PN16.

Điểm nổi bật trong thiết kế là cấu trúc full bore, tức đường chảy qua van không bị cản trở bởi gân hoặc trục, giúp dòng nước lưu thông nhanh chóng và ổn định. Nhờ đó, van duy trì được áp lực tối ưu, sẵn sàng cấp lượng nước lớn để dập tắt hỏa hoạn trong thời gian ngắn.

Bộ phận	Vật liệu
Thân van	Gang cầu EN-GJL-500 phủ epoxy
Màng diaphragm	Cao su tự nhiên + vải nylon
Nắp van	Gang cầu EN-GJL-500 phủ epoxy
Vòng đệm	Inox
Bu-lông	Thép cường độ cao
Đai ốc	Thép hợp kim
Vòng chặn lò xo	Polyamid
Lò xo	Inox

Nguyên lý hoạt động

Khi hệ thống báo cháy được kích hoạt, tín hiệu truyền về trung tâm điều khiển để mở deluge valve (van xả tràn). Ở kích thước DN100, van mở hoàn toàn, cho phép nước áp lực cao chảy ồ ạt vào hệ thống sprinkler hoặc drencher. Thiết kế full bore giúp duy trì lưu lượng lớn, không bị giảm áp, nhờ đó hiệu quả chữa cháy được đảm bảo tối đa.

Trong trạng thái bình thường, van đóng kín nhờ lực đàn hồi từ màng diaphragm và lò xo. Khi bảo trì, chỉ cần tháo rời nắp van bằng các bu-lông, kỹ thuật viên có thể tiếp cận trực tiếp bộ phận đàn hồi, kiểm tra hoặc thay thế, mà không cần tháo toàn bộ thiết bị khỏi đường ống. Đây là điểm mạnh giúp tiết kiệm thời gian và chi phí vận hành.

Ưu điểm

Van xả tràn ARV ADL850 DN100 Malaysia có nhiều ưu điểm vượt trội. Lớp phủ epoxy tĩnh điện chống ăn mòn giúp van hoạt động bền bỉ trong nhiều năm. Kích thước DN100 cho phép cấp lưu lượng lớn, đáp ứng các công trình có quy mô vừa đến lớn. Thiết kế một mảnh đàn hồi elastomeric giúp van phản ứng nhanh, độ kín khít cao và ít yêu cầu bảo trì.

Van cũng dễ lắp đặt, có thể bố trí theo cả phương ngang hoặc dọc, và tương thích với nhiều hình thức điều khiển như điện, thủy lực hoặc khí nén. Đây là sự linh hoạt cần thiết cho nhiều hệ thống PCCC hiện đại. Ngoài ra, cấu trúc full bore giúp hạn chế tối đa tổn thất áp lực khi dòng nước đi qua.

Nhược điểm

Dù sở hữu nhiều ưu điểm, van xả tràn ARV ADL850 DN100 vẫn có một số hạn chế. Kích thước DN100 lớn hơn khiến chi phí đầu tư và vận hành cao hơn so với DN50 hoặc DN65. Trọng lượng cũng nặng hơn, đòi hỏi công tác lắp đặt cần sự hỗ trợ từ nhiều nhân công và thiết bị nâng hạ.

Bên cạnh đó, do sử dụng màng đàn hồi, van dễ bị ảnh hưởng bởi nguồn nước bẩn chứa nhiều tạp chất. Nếu không vệ sinh và bảo dưỡng thường xuyên, màng có thể bị mài mòn, giảm hiệu quả làm kín và làm chậm quá trình phản ứng khi xảy ra cháy.

Ứng dụng

ARV ADL850 DN100 được ứng dụng phổ biến trong các công trình thương mại lớn như trung tâm thương mại, bệnh viện, khu chung cư cao tầng. Trong công nghiệp, DN100 thường được lắp đặt tại các kho bãi, nhà xưởng hoặc khu vực lưu trữ hóa chất có nguy cơ cháy cao, nơi cần lưu lượng nước lớn để khống chế hỏa hoạn.

Ngoài lĩnh vực PCCC, DN100 còn được áp dụng trong hệ thống cấp nước công nghiệp, hệ thống chữa cháy ngoài trời và một số ứng dụng trong ngành dầu khí quy mô vừa, nhờ khả năng vận hành ổn định và lưu lượng dồi dào.

Lắp đặt và vận hành

Khi lắp đặt, van xả tràn ARV ADL850 DN100 Malaysia cần được kết nối mặt bích PN16 siết chặt đồng đều để đảm bảo kín nước. Van có thể lắp theo cả phương ngang và phương đứng, tùy theo thiết kế đường ống. Vị trí lắp đặt cần được chọn sao cho thuận tiện cho kiểm tra và bảo trì định kỳ.

Sau khi lắp đặt, kỹ thuật viên cần tiến hành thử áp lực và kiểm tra phản ứng của van để đảm bảo hệ thống hoạt động an toàn. Bảo trì định kỳ 6 tháng/lần là cần thiết, bao gồm kiểm tra tình trạng màng diaphragm, lò xo và vòng chặn để đảm bảo deluge valve (van xả tràn) DN100 luôn duy trì hiệu quả tối đa trong suốt quá trình sử dụng.
