Van xả tràn AUTA 9100H DN200

Giới thiệu

Van xả tràn AUTA 9100H DN200 model 9100H-0200 là phiên bản lớn nhất trong dải sản phẩm deluge valve (van xả tràn) AUTA 9100H. Với đường kính DN200, thiết bị được thiết kế để phục vụ các hệ thống PCCC công nghiệp quy mô rất lớn, nơi cần lưu lượng nước cực đại và phản ứng nhanh chóng khi xảy ra hỏa hoạn.

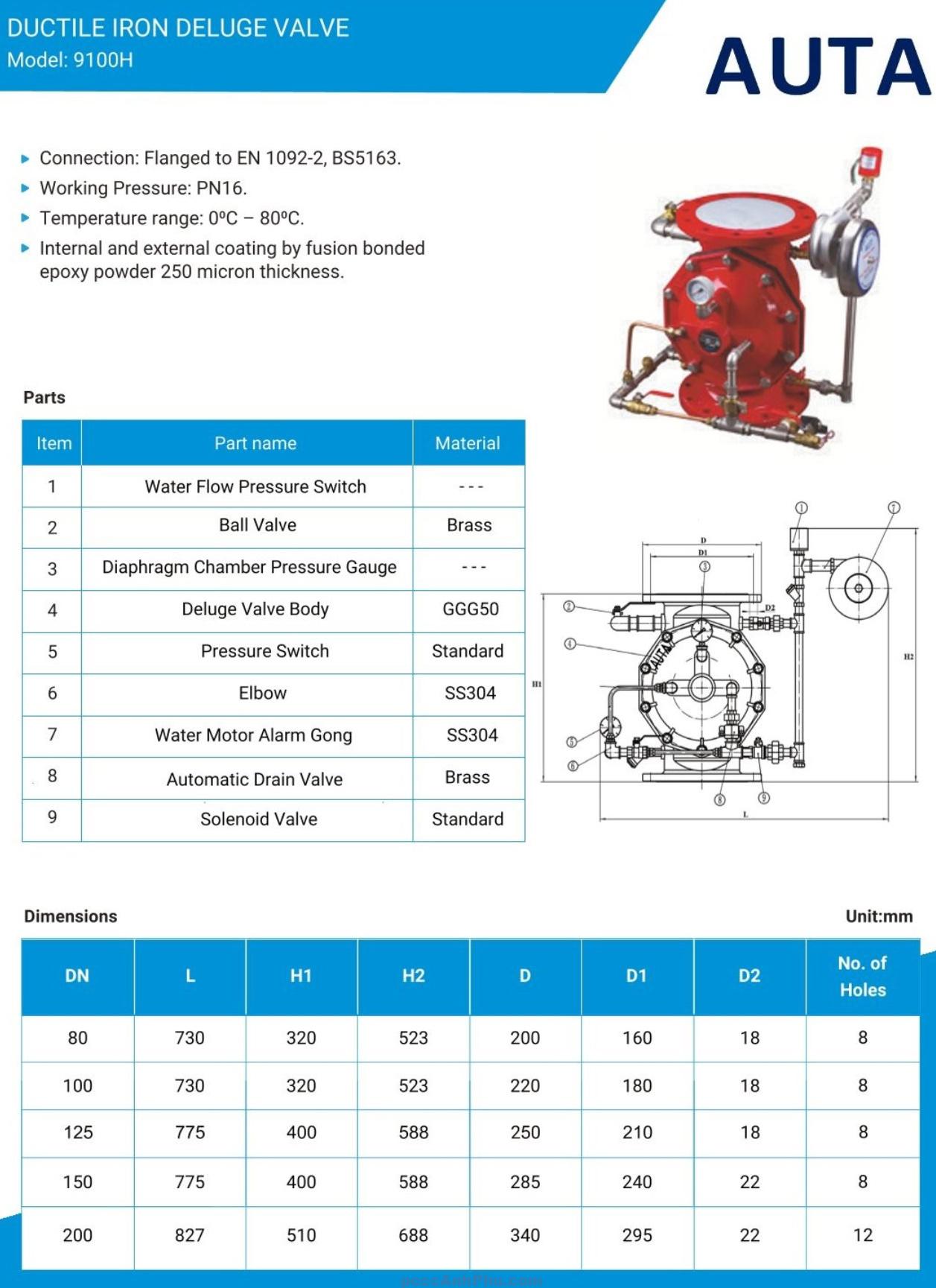

Thân van bằng gang cầu GGG50 phủ epoxy dày 250 micron chống ăn mòn, kết nối mặt bích tiêu chuẩn EN1092-2 và BS5163. Van vận hành ở áp lực PN16, trong dải nhiệt độ 0°C đến 80°C. Đây là lựa chọn tối ưu cho nhà máy hóa chất, kho xăng dầu, trạm biến áp, sân bay và các công trình hạ tầng trọng điểm đòi hỏi an toàn PCCC cao.

Xem đầy đủ các sản phẩm: van xả tràn arv

Cấu tạo

Van xả tràn AUTA 9100H DN200 có cấu tạo mạnh mẽ với thân và nắp bằng gang cầu phủ epoxy, van bi đồng thau, van điện từ, chuông nước báo cháy inox SS304, công tắc dòng chảy, công tắc áp suất, đồng hồ áp suất, co nối inox và van xả tự động. Các bộ phận này phối hợp đồng bộ, đảm bảo thiết bị hoạt động chính xác trong mọi tình huống.

Sự kết hợp của inox, đồng và gang cầu mang lại khả năng chống ăn mòn, chịu áp lực cao và tuổi thọ dài. Bộ trim đi kèm giúp hệ thống vận hành nhạy bén, cảnh báo nhanh và dễ dàng bảo trì định kỳ.

Nguyên lý

Khi hệ thống phát hiện sự cố cháy, tín hiệu từ đầu báo được gửi đến trung tâm điều khiển. Trung tâm kích hoạt van điện từ trên cụm deluge valve (van xả tràn) DN200. Khi buồng màng xả áp, màng van di chuyển, mở toàn phần, cho phép nước từ nguồn cấp chính chảy với lưu lượng cực lớn vào hệ sprinkler hoặc drencher.

Chuông nước báo cháy reo nhờ áp lực dòng chảy, tạo cảnh báo cơ học ngay tại chỗ. Đồng thời, công tắc áp suất và công tắc dòng chảy truyền tín hiệu về trung tâm, đảm bảo giám sát hệ thống theo thời gian thực. Lưu lượng lớn của DN200 giúp dập tắt đám cháy trong thời gian ngắn, hạn chế cháy lan.

Van có thể reset nhanh chóng từ bên ngoài nhờ cơ chế điều khiển ngoại vi. Điều này giúp kỹ thuật viên đưa hệ thống trở lại trạng thái sẵn sàng mà không cần tháo lắp phức tạp, tiết kiệm thời gian và chi phí vận hành.

Ưu điểm

Van xả tràn AUTA 9100H DN200 mang nhiều ưu điểm nổi bật. Lưu lượng cực lớn đáp ứng yêu cầu bảo vệ diện tích rộng. Thân van gang cầu phủ epoxy chống ăn mòn hiệu quả, hoạt động bền bỉ trong môi trường ẩm ướt hoặc nhiều hóa chất.

Cơ chế báo động kép gồm chuông nước và tín hiệu điện tử tăng cường độ an toàn. Các phụ kiện inox và đồng giúp van vận hành ổn định, giảm thiểu hỏng hóc. Reset ngoài giúp giảm thời gian ngừng hệ thống. Nhờ đó, deluge valve (van xả tràn) DN200 được ưa chuộng trong các công trình đòi hỏi PCCC nghiêm ngặt.

Thiết kế tối ưu kết hợp độ bền, độ nhạy và tiện lợi bảo trì giúp DN200 trở thành lựa chọn chiến lược trong dải sản phẩm AUTA 9100H.

Nhược điểm

Van xả tràn AUTA 9100H DN200 có hạn chế lớn về kích thước và trọng lượng. Việc vận chuyển và lắp đặt đòi hỏi thiết bị nâng hạ chuyên dụng, làm tăng chi phí thi công. Trong không gian hẹp, bố trí van DN200 gặp nhiều khó khăn.

Màng diaphragm nhạy cảm với chất lượng nước. Nếu nguồn nước bẩn, van dễ giảm hiệu suất hoặc hỏng hóc. Bộ lọc phải được vệ sinh định kỳ để duy trì độ nhạy. Chi phí đầu tư ban đầu cao hơn các loại van nhỏ, nhưng phù hợp với công trình yêu cầu lưu lượng lớn.

Tuy nhiên, so với hiệu quả chữa cháy và độ tin cậy, những hạn chế này là hợp lý khi lựa chọn DN200 cho hệ thống PCCC quy mô lớn.

Ứng dụng

Van xả tràn AUTA 9100H DN200 được ứng dụng trong nhà máy hóa dầu, kho xăng dầu, khu công nghiệp, trạm biến áp và các trung tâm thương mại lớn. Trong hệ thống sân bay, ga tàu hoặc khu triển lãm, deluge valve (van xả tràn) DN200 bảo đảm khả năng chữa cháy nhanh chóng cho diện tích rộng.

Trong các kho hóa chất hoặc khu vực nguy cơ cao, DN200 giúp hạn chế nguy cơ cháy lan ngay từ giai đoạn đầu. Trong công trình công cộng có mật độ người lớn như bệnh viện, nhà hát hay trung tâm hội nghị, DN200 mang lại độ an toàn cao và khả năng cảnh báo tức thì.

Ứng dụng quan trọng khác là trong hạ tầng năng lượng, nơi cần hệ thống chữa cháy tin cậy để bảo vệ thiết bị trọng yếu và duy trì hoạt động liên tục.

Lắp đặt và vận hành

Khi lắp đặt, van xả tràn AUTA 9100H DN200 cần được bố trí theo phương thẳng đứng đúng chuẩn. Kết nối PN16 phải siết chặt đều, đảm bảo kín khít. Chuông nước đặt ở vị trí dễ nghe, van điện từ và công tắc áp suất phải đấu nối chuẩn xác về trung tâm điều khiển.

Sau khi lắp đặt, hệ thống cần được thử áp lực và chạy thử để kiểm tra độ kín và độ nhạy. Khi đạt yêu cầu, van mới được đưa vào sử dụng chính thức. Đây là bước cần thiết để đảm bảo an toàn trong thực tế.

Trong quá trình sử dụng, cần bảo dưỡng định kỳ 6 tháng/lần. Các hạng mục cần kiểm tra gồm màng diaphragm, van điện từ, công tắc áp suất, công tắc dòng chảy và chuông nước. Nhờ bảo trì đúng cách, deluge valve (van xả tràn) DN200 sẽ duy trì hiệu quả và tuổi thọ lâu dài.
