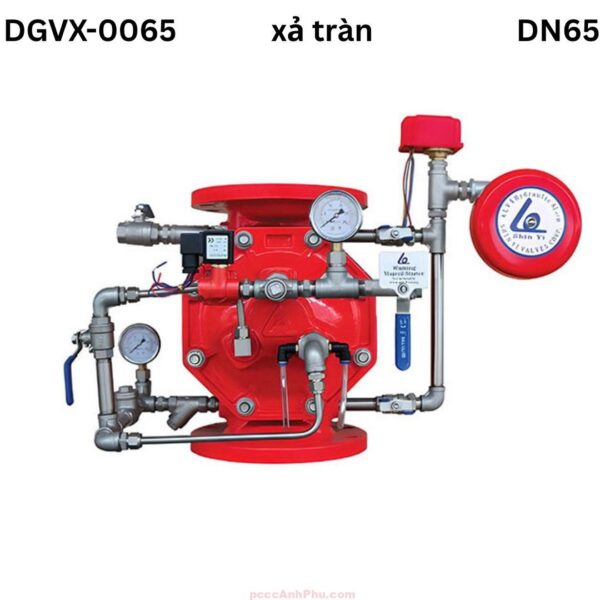

Van xả tràn Shinyi DGVX-0065

Giới thiệu

Van xả tràn Shinyi DGVX DN65 model DGVX-0065 là thiết bị chuyên dụng trong hệ thống chữa cháy tự động. Van thuộc nhóm deluge valve (van xả tràn), có khả năng điều khiển dòng chảy lớn khi có tín hiệu báo cháy từ trung tâm điều khiển. Với kích thước DN65, sản phẩm phù hợp cho các hệ thống PCCC cần lưu lượng trung bình nhưng yêu cầu độ chính xác cao.

Sản phẩm được chế tạo theo tiêu chuẩn ISO 6182, TCVN 6305, FM Class 1041 và GB 50974, đảm bảo độ tin cậy và chất lượng quốc tế. Van sử dụng vật liệu gang cầu, phủ lớp epoxy dày 250–300 micron chống ăn mòn, chịu áp suất làm việc PN10/PN16 và dải nhiệt độ từ -10°C đến 80°C.

Xem đầy đủ các sản phẩm: van xả tràn

Cấu tạo

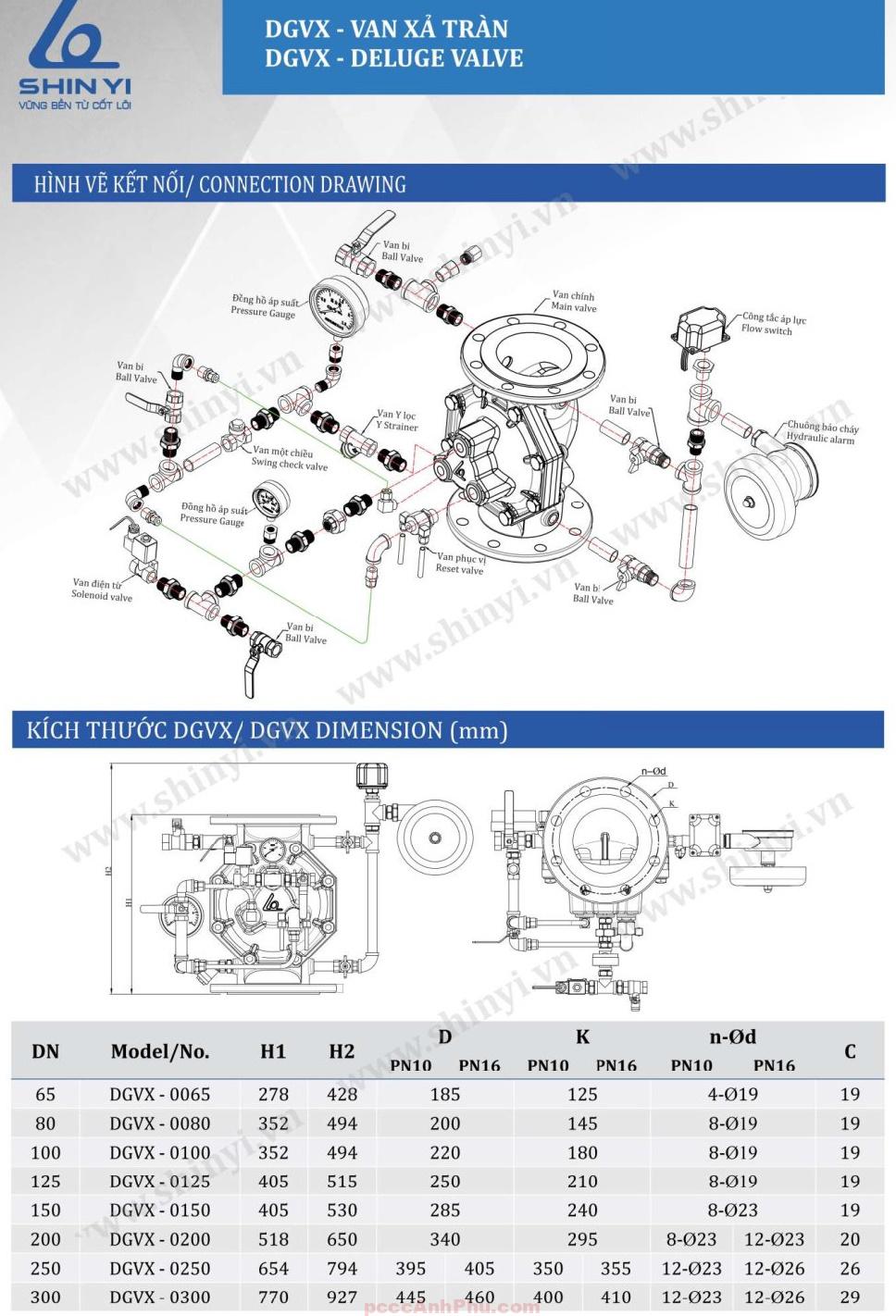

Van xả tràn Shinyi DGVX DN65 là một cụm thiết bị phức hợp, bao gồm nhiều bộ phận phối hợp với nhau để đảm bảo chức năng báo cháy và chữa cháy. Thân van bằng gang cầu là trung tâm chịu áp lực chính. Trên đó lắp đặt nhiều phụ kiện như van bi, đồng hồ áp suất, chuông báo động thủy lực, van điện từ và bộ lọc Y.

Các phụ kiện này giúp van vừa điều khiển dòng chảy, vừa gửi tín hiệu cảnh báo. Van điện từ đóng vai trò kích hoạt, khi nhận tín hiệu từ trung tâm báo cháy thì mở ra, làm mất áp lực khóa trong thân van và cho phép nước chảy vào hệ thống dập lửa. Chuông thủy lực phát âm thanh cảnh báo, đồng hồ áp suất và công tắc dòng giám sát tình trạng vận hành.

Nguyên lý

Khi xảy ra cháy, tín hiệu từ đầu báo được gửi đến trung tâm điều khiển. Trung tâm kích hoạt van điện từ trong hệ thống deluge valve (van xả tràn). Khi van điện từ mở, áp lực giữ trong thân van chính mất đi, tạo điều kiện cho dòng nước chảy tràn qua van với lưu lượng lớn. Nước sẽ đi vào hệ thống dập lửa như drenchers hoặc sprinkler mở rộng, đảm bảo bao phủ toàn bộ khu vực.

Trong quá trình này, chuông thủy lực bắt đầu hoạt động nhờ áp lực dòng nước, phát tín hiệu âm thanh để cảnh báo. Công tắc áp suất và đồng hồ áp suất gửi dữ liệu về phòng điều khiển để giám sát tình trạng. Đây là cơ chế “mở hoàn toàn” – một khi kích hoạt, van không điều tiết nhỏ giọt mà cho phép dòng nước lưu thông tối đa, bảo đảm dập tắt đám cháy nhanh chóng.

Ưu điểm

Van xả tràn Shinyi DGVX DN65 có ưu điểm lớn về khả năng phản ứng nhanh. Chỉ cần tín hiệu từ trung tâm điều khiển, van sẽ mở ngay, tạo dòng chảy mạnh mẽ để dập lửa. Điều này đặc biệt hiệu quả trong môi trường dễ cháy nổ như kho hóa chất, trạm biến áp, nhà xưởng gỗ hay kho xăng dầu.

Thiết kế vật liệu gang cầu GGG50 phủ epoxy dày giúp van chống ăn mòn, chịu được môi trường ẩm ướt và nước chữa cháy chứa nhiều khoáng. Chuông thủy lực và công tắc áp suất được sản xuất từ vật liệu inox và linh kiện tiêu chuẩn quốc tế, đảm bảo hoạt động ổn định, ít hư hỏng.

Cơ chế báo động kép – vừa cơ học vừa điện tử – giúp nâng cao độ tin cậy. Ngay cả khi hệ thống điện bị sự cố, chuông thủy lực vẫn hoạt động, đảm bảo thông tin cảnh báo đến được với con người tại chỗ. Đây là điểm khác biệt lớn so với nhiều van thường.

Nhược điểm

Dù có nhiều ưu điểm, van xả tràn Shinyi DGVX DN65 cũng tồn tại một số nhược điểm. Trọng lượng thân gang cầu khá nặng, gây khó khăn trong việc vận chuyển và lắp đặt, đòi hỏi thêm nhân lực hoặc thiết bị hỗ trợ. Điều này làm tăng chi phí thi công ban đầu.

Sản phẩm gồm nhiều chi tiết cơ khí, trong đó van điện từ và bộ trễ cần được kiểm tra định kỳ. Nếu không bảo dưỡng đúng cách, các linh kiện này dễ bị ảnh hưởng bởi bụi bẩn, cặn nước hoặc môi trường ăn mòn, từ đó giảm hiệu quả hoạt động.

Chi phí đầu tư ban đầu cao hơn so với các loại van báo động thông thường. Ngoài ra, hệ thống yêu cầu nước nguồn phải được lọc sạch, nếu không cặn bẩn có thể làm tắc nghẽn bộ lọc Y hoặc ảnh hưởng đến độ nhạy của công tắc áp suất.

Ứng dụng

Van xả tràn Shinyi DGVX DN65 được sử dụng trong các hệ thống chữa cháy chuyên biệt, nơi cần dòng chảy mạnh và diện bao phủ rộng. Ứng dụng phổ biến nhất là tại các kho chứa hóa chất, nhà máy sản xuất dễ cháy nổ, trạm biến áp và khu công nghiệp dầu khí.

Tại trung tâm thương mại, deluge valve (van xả tràn) thường kết hợp với hệ thống drenchers để bảo vệ khu vực trần hoặc bãi đỗ xe dưới tầng hầm. Trong bệnh viện hoặc trường học, thiết bị đóng vai trò quan trọng để kiểm soát đám cháy ở khu vực tập trung đông người, giúp sơ tán an toàn.

Ở hạ tầng giao thông như sân bay, ga metro, hầm đường bộ, van xả tràn DN65 được lắp đặt để phản ứng nhanh khi có hỏa hoạn. Cơ chế tràn nước mạnh mẽ giúp ngăn chặn lửa lan rộng, tạo thời gian quý giá cho công tác cứu hộ và dập tắt hoàn toàn sự cố.

Lắp đặt và vận hành

Khi lắp đặt, van xả tràn Shinyi DGVX DN65 phải được bố trí nằm ngang, kết nối mặt bích đúng tiêu chuẩn PN10 hoặc PN16. Bulông cần siết đều để tránh rò rỉ áp suất. Chuông thủy lực đặt nơi dễ nghe, công tắc áp suất và van điện từ kết nối đúng chuẩn dây tín hiệu với trung tâm điều khiển.

Sau khi lắp đặt, cần tiến hành thử áp lực và vận hành thử để kiểm tra độ kín, độ nhạy và sự đồng bộ của các bộ phận. Chỉ khi toàn bộ hệ thống vận hành ổn định thì van mới được đưa vào sử dụng chính thức. Đây là bước quan trọng để đảm bảo an toàn khi có sự cố thật.

Trong quá trình vận hành, việc bảo dưỡng định kỳ là yêu cầu bắt buộc. Cứ sáu tháng, kỹ sư phải kiểm tra hoạt động của van điện từ, bộ lọc Y, công tắc áp suất và chuông thủy lực. Nếu phát hiện sự cố hoặc dấu hiệu kém nhạy, cần vệ sinh hoặc thay thế ngay để duy trì hiệu quả. Bảo trì đúng quy trình sẽ giúp van luôn ở trạng thái sẵn sàng khi cần thiết.
