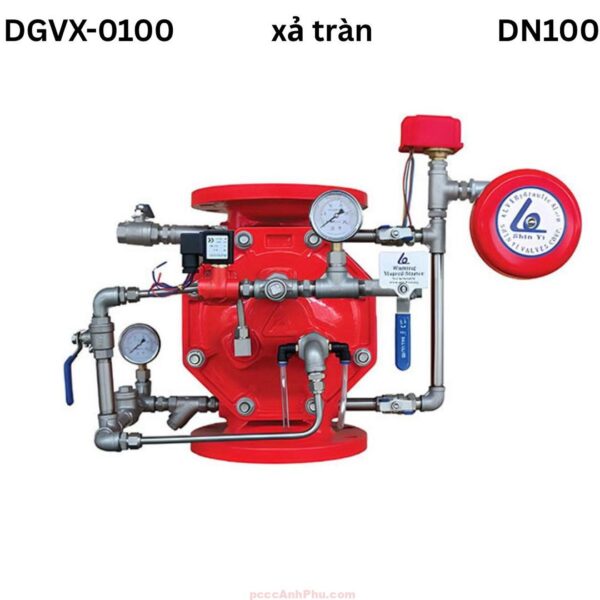

Van xả tràn Shinyi DGVX-0100

Giới thiệu

Van xả tràn Shinyi DGVX DN100 model DGVX-0100 là thiết bị thuộc nhóm deluge valve (van xả tràn), được thiết kế để phản ứng tức thì khi có tín hiệu cháy từ trung tâm. Van mở hoàn toàn, cho phép dòng nước ồ ạt chảy qua hệ thống chữa cháy. Với kích thước DN100, sản phẩm phù hợp cho các công trình quy mô lớn cần lưu lượng lớn và thời gian phản ứng nhanh.

Sản phẩm đáp ứng tiêu chuẩn ISO 6182, TCVN 6305, FM Class 1041 và GB 50974. Thân van bằng gang cầu GGG50, phủ epoxy dày 250–300 micron, chịu áp suất PN10/PN16, dải nhiệt độ làm việc -10°C đến 80°C. Với thiết kế này, DN100 vận hành ổn định trong môi trường khắc nghiệt, đảm bảo tuổi thọ dài lâu.

Xem đầy đủ các sản phẩm: van xả tràn pccc

Cấu tạo

Van xả tràn Shinyi DGVX DN100 có cấu trúc bền chắc, gồm thân van gang cầu, van bi đồng, bộ lọc Y, chuông thủy lực, công tắc áp suất và van điện từ. Thân van chịu áp lực chính, bộ lọc Y ngăn cặn bẩn, còn chuông thủy lực tạo tín hiệu báo động cơ học.

Van điện từ đóng vai trò kích hoạt, khi nhận tín hiệu từ trung tâm thì giải phóng áp lực giữ, làm van mở hoàn toàn. Công tắc áp suất và đồng hồ áp suất giám sát tình trạng hoạt động. Toàn bộ phụ kiện được làm từ inox hoặc đồng thau, giúp chống ăn mòn và duy trì độ bền lâu dài.

Nguyên lý

Khi xảy ra cháy, tín hiệu từ đầu báo truyền về trung tâm điều khiển. Trung tâm kích hoạt van điện từ của hệ thống deluge valve (van xả tràn). Khi áp lực giữ mất đi, van mở toàn phần, cho phép nước chảy với lưu lượng cực lớn vào hệ thống dập lửa như drenchers hoặc sprinkler mở rộng.

Chuông thủy lực reo khi có dòng nước, tạo tín hiệu cảnh báo trực tiếp. Công tắc áp suất và đồng hồ áp suất đồng thời gửi thông tin giám sát về trung tâm. Đây là cơ chế mở hoàn toàn, giúp deluge valve (van xả tràn) DN100 phản ứng cực nhanh, giảm thiểu thời gian cháy lan.

Cơ chế kép đảm bảo ngay cả khi điện bị sự cố, chuông nước vẫn hoạt động, tạo lớp bảo vệ bổ sung. Đây là điểm khác biệt quan trọng so với các dòng van thông thường chỉ dựa vào tín hiệu điện.

Ưu điểm

Van xả tràn Shinyi DGVX DN100 nổi bật nhờ khả năng phản ứng tức thì, lưu lượng nước lớn, dập cháy nhanh chóng. Đây là ưu điểm then chốt trong môi trường có nhiều nguy cơ cháy nổ. Van đáp ứng yêu cầu an toàn nghiêm ngặt của các khu công nghiệp, trung tâm thương mại và công trình hạ tầng.

Thân gang cầu phủ epoxy dày chống ăn mòn hiệu quả, đảm bảo tuổi thọ thiết bị lâu dài. Bộ lọc Y giảm nguy cơ tắc nghẽn do cặn bẩn. Các linh kiện như chuông thủy lực, công tắc áp suất đều đạt chuẩn quốc tế, đảm bảo độ chính xác và độ bền cao.

Cơ chế báo động kép – kết hợp cơ học và điện tử – mang lại sự tin cậy tối đa. Khi mất điện, chuông thủy lực vẫn phát tín hiệu cảnh báo. Đây chính là ưu điểm vượt trội giúp deluge valve (van xả tràn) DN100 được ưa chuộng trong các công trình quan trọng.

Nhược điểm

Dù có nhiều ưu thế, van xả tràn Shinyi DGVX DN100 vẫn tồn tại nhược điểm. Trọng lượng thân gang cầu lớn khiến việc vận chuyển và lắp đặt khó khăn, cần thiết bị hỗ trợ và nhân lực tay nghề cao. Điều này làm tăng chi phí thi công ban đầu.

Sản phẩm có nhiều chi tiết cơ khí, cần bảo trì định kỳ. Van điện từ và công tắc áp suất nếu không vệ sinh thường xuyên dễ bị ảnh hưởng bởi cặn bẩn. Bộ lọc Y cũng cần được kiểm tra để tránh nghẹt, đảm bảo nước luôn lưu thông ổn định.

Chi phí đầu tư ban đầu cao hơn các loại van báo động thường. Ngoài ra, yêu cầu nguồn nước sạch là điều kiện tiên quyết, nếu không các chi tiết nhạy cảm dễ bị ảnh hưởng, giảm hiệu quả chữa cháy của hệ thống.

Ứng dụng

Van xả tràn Shinyi DGVX DN100 được ứng dụng trong nhiều loại công trình. Tại trung tâm thương mại, deluge valve (van xả tràn) phối hợp cùng hệ thống drenchers để bảo vệ khu vực trần, bãi đỗ xe hay kho hàng. Trong bệnh viện và trường học, thiết bị đảm bảo an toàn cho đám đông nhờ cơ chế cảnh báo kép.

Trong khu công nghiệp, nhà máy hoặc kho hóa chất, DN100 đáp ứng nhu cầu lưu lượng lớn, dập tắt nhanh đám cháy trên diện rộng. Tại trạm biến áp hoặc khu năng lượng, deluge valve (van xả tràn) giúp bảo vệ thiết bị quan trọng, hạn chế rủi ro thiệt hại kinh tế.

Ở hạ tầng giao thông như sân bay, ga metro hay hầm đường bộ, van DN100 đảm bảo hệ thống chữa cháy phản ứng ngay lập tức. Cơ chế mở hoàn toàn giúp ngăn cháy lan, tạo điều kiện thuận lợi cho công tác cứu hộ khẩn cấp.

Lắp đặt và vận hành

Khi lắp đặt, van xả tràn Shinyi DGVX DN100 cần đặt nằm ngang, kết nối mặt bích chuẩn PN10/PN16. Các bulông phải siết đều, tránh rò rỉ. Chuông thủy lực đặt nơi dễ nghe, van điện từ và công tắc áp suất nối dây chuẩn về trung tâm báo cháy.

Sau khi lắp đặt, cần thử áp lực và chạy thử để kiểm tra sự đồng bộ. Chỉ khi toàn bộ hệ thống vận hành đúng, van mới được đưa vào sử dụng chính thức. Đây là bước quan trọng để đảm bảo hệ thống PCCC luôn sẵn sàng khi có sự cố.

Trong vận hành, việc bảo dưỡng định kỳ 6 tháng/lần là bắt buộc. Các kỹ sư cần kiểm tra van điện từ, bộ lọc Y, công tắc áp suất và chuông thủy lực. Nếu có sự cố, cần vệ sinh hoặc thay thế ngay. Nhờ vậy, deluge valve (van xả tràn) DN100 duy trì hiệu quả và độ tin cậy lâu dài.
