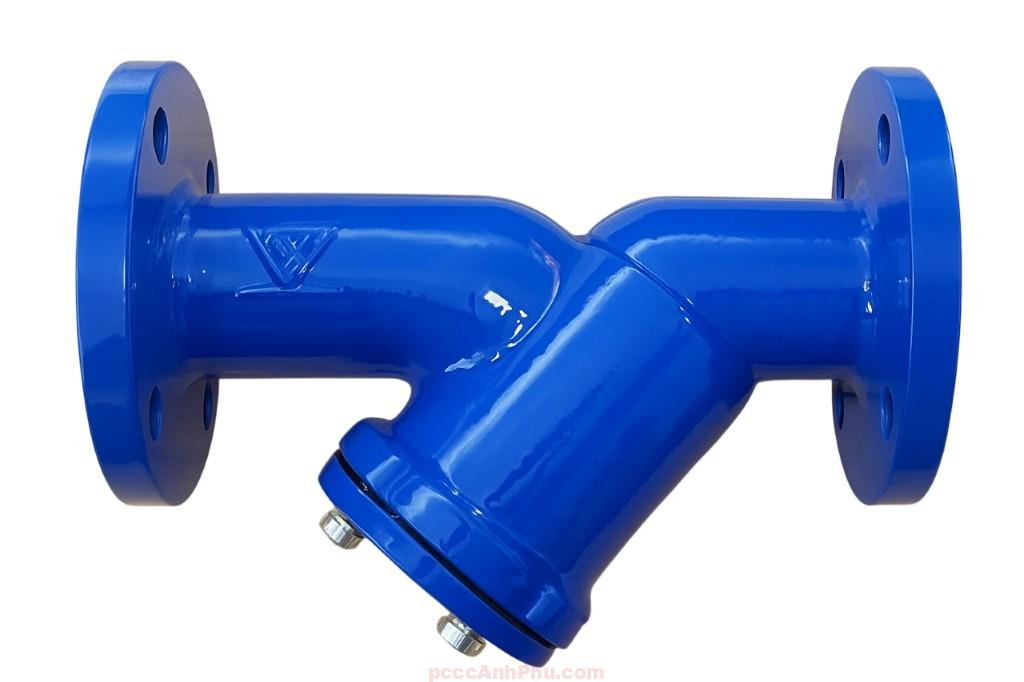

Y lọc gang Samwoo DN80

Giới thiệu tổng quan về Y lọc Samwoo DN80

Y lọc Samwoo DN80 là một trong những thiết bị lọc đầu nguồn cỡ trung được sử dụng phổ biến trong các hệ thống nước công nghiệp, phòng cháy chữa cháy (PCCC), HVAC và cấp nước sinh hoạt. Thiết bị hoạt động dựa trên nguyên lý cơ học: khi nước chảy qua, các tạp chất như rác, cặn, mảnh kim loại hoặc cát sẽ bị giữ lại trong lưới lọc dạng ống đặt nghiêng trong thân van hình chữ Y.

Với kích thước DN80 (tương đương 3 inch), sản phẩm lý tưởng cho các tuyến ống chính của hệ thống vừa và lớn. Cấu tạo thân gang GG25 kết hợp với lưới inox 304 giúp thiết bị hoạt động ổn định ở môi trường áp lực cao, nước có tạp chất và nhiệt độ lên tới 120°C. Chuẩn kết nối mặt bích JIS10K phổ biến tại Việt Nam, dễ dàng tương thích với các loại van và phụ kiện hiện có.

Cấu tạo chắc chắn, vật liệu bền bỉ

• Thân van: Gang xám GG25 – có khả năng chịu va đập và áp suất cao, độ bền lâu dài trong môi trường ẩm ướt hoặc lắp ngầm.
• Lưới lọc: Inox 304 – chống gỉ, chống ăn mòn hóa học nhẹ, không bị biến dạng khi chịu dòng chảy mạnh.
• Gioăng làm kín: Cao su NBR – đảm bảo độ kín, chịu được biến thiên áp lực và nhiệt độ.
• Nắp đáy và bulong: Làm bằng thép carbon hoặc inox, thiết kế chắc chắn, dễ tháo khi cần vệ sinh lưới lọc.

Lớp sơn phủ epoxy toàn bộ bề mặt thân van giúp chống lại ăn mòn, tăng tuổi thọ sử dụng và giữ thẩm mỹ cho thiết bị trong môi trường công nghiệp hoặc ngoài trời.

Thông số kỹ thuật chi tiết

• Kích thước danh định: DN80 (3 inch)
• Áp lực tối đa: 16 bar
• Nhiệt độ làm việc tối đa: 120°C
• Chuẩn kết nối: Mặt bích JIS10K
• Chiều dài thân (L): 310mm
• Đường kính mặt bích (D): 185mm
• Khoảng cách tâm lỗ bulong (D1): 150mm
• Đường kính vòng lỗ bulong (D2): 130mm
• Độ dày mặt bích: 20mm
• Số lỗ bulong: 4 lỗ Ø19
• Chiều cao tổng thể (H): 210mm

Vai trò trong hệ thống phòng cháy chữa cháy (PCCC)

Y lọc DN80 thường được dùng trong các tuyến chính của hệ thống PCCC tại nhà máy, kho xưởng, trung tâm thương mại hoặc trạm bơm chữa cháy công suất lớn. Tạp chất từ nguồn nước như sỏi, cặn kim loại, vụn xi măng nếu không được lọc kỹ có thể làm nghẹt đầu phun, hư cánh bơm hoặc gây lỗi cụm van báo động – đặc biệt nguy hiểm trong tình huống khẩn cấp.

Nhờ thiết kế lưới lọc dễ tháo rời và vệ sinh, Y lọc Samwoo DN80 giúp duy trì độ sạch cho hệ thống, bảo vệ thiết bị quan trọng trong hệ PCCC và đảm bảo hiệu quả chữa cháy khi có sự cố.

Ứng dụng thực tế đa dạng

• Hệ thống cấp nước công nghiệp: Lọc tạp chất trước khi vào cụm xử lý hoặc bồn chứa chính.
• Trạm bơm tăng áp: Ngăn rác khỏi đầu hút bơm, đảm bảo áp suất ổn định cho hệ thống cao tầng.
• Hệ thống nước làm mát: Bảo vệ dàn lạnh, chiller, cooling tower khỏi nghẹt ống do cặn và rong rêu.
• Nhà máy sản xuất thực phẩm: Bảo vệ dây chuyền khỏi các hạt rắn không mong muốn trong nước kỹ thuật.

Hướng dẫn lắp đặt và bảo trì

1. Đặt thiết bị đúng chiều dòng chảy (theo mũi tên đúc sẵn trên thân).
2. Buồng lọc nên quay xuống đất để cặn lắng xuống và dễ vệ sinh định kỳ.
3. Chừa khoảng trống dưới van để mở nắp đáy và lấy lưới lọc ra khi cần.
4. Vệ sinh định kỳ bằng nước áp lực hoặc khí nén tùy môi trường hoạt động.
5. Siết bulong đều tay, tránh lệch mặt bích làm rò rỉ nước.

Lợi ích khi sử dụng Y lọc Samwoo DN80

Với thiết kế tối ưu và vật liệu cao cấp, Y lọc DN80 mang lại nhiều lợi ích:

• Bảo vệ thiết bị đắt tiền như máy bơm, van điều khiển, cảm biến khỏi hỏng hóc.
• Giảm chi phí bảo trì và thời gian dừng hệ thống do sự cố liên quan đến tạp chất.
• Gia tăng độ ổn định và hiệu quả vận hành trong cả hệ thống PCCC và cấp nước công nghiệp.
• Dễ dàng thay thế, bảo trì mà không cần tháo rời toàn hệ thống đường ống.
