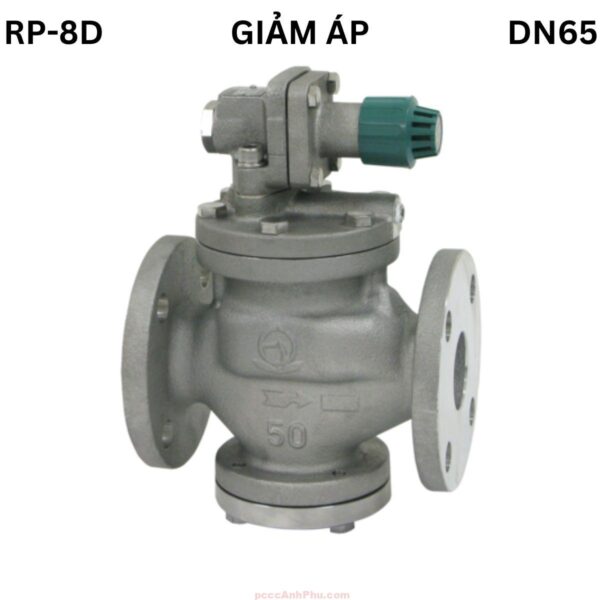

Van giảm áp Venn RP-8D DN65

Giới thiệu sản phẩm

Van giảm áp hơi Venn RP-8D DN65 là thiết bị điều áp công nghiệp cao cấp do Venn Nhật Bản chế tạo, được sử dụng rộng rãi trong các hệ thống hơi bão hòa có công suất trung bình đến lớn. Sản phẩm áp dụng cơ chế pilot piston hiện đại, giúp duy trì áp suất đầu ra ổn định và an toàn, đồng thời giảm thiểu tiêu hao năng lượng. Với chất lượng gia công tinh xảo và vật liệu inox chống ăn mòn, RP-8D DN65 đáp ứng hoàn hảo cho các dây chuyền dược phẩm, thực phẩm, dệt nhuộm và khử trùng áp suất cao.

Toàn bộ thân van được đúc từ thép không gỉ SCS chịu nhiệt tới 200°C, đảm bảo độ bền cơ học và độ kín tuyệt đối. Cấu trúc điều khiển qua buồng pilot giúp phản ứng nhanh trước biến động áp suất, duy trì dòng hơi ổn định, giảm rung và tiếng ồn khi vận hành. Van sử dụng mặt bích kết nối JIS 10K FF tiêu chuẩn, dễ dàng lắp đặt trên mọi hệ thống ống hơi công nghiệp.

Xem đầy đủ các sản phẩm: van giảm áp

Cấu tạo tổng quan

Van giảm áp hơi Venn RP-8D DN65 được cấu tạo gồm hai phần chính: thân van điều áp và buồng pilot điều khiển. Pittông chính thực hiện việc mở – đóng dòng hơi, còn pilot đảm nhiệm chức năng cảm biến và điều tiết áp suất. Thiết kế này giúp hệ thống hoạt động mượt mà, ổn định và có độ chính xác cao trong điều áp.

Thông số kích thước model DN65 theo datasheet chính hãng:

Nguyên lý hoạt động

Van Venn RP-8D DN65 vận hành theo cơ chế pilot piston – cơ chế điều khiển gián tiếp giữa van chính và pilot. Khi hơi cao áp đi vào thân van, một phần áp suất được dẫn đến buồng pilot. Pilot so sánh áp suất đầu ra với giá trị cài đặt. Nếu áp suất giảm, pilot mở, hơi điều khiển đẩy pittông nâng lên mở rộng cửa van. Khi áp suất đầu ra tăng vượt ngưỡng, pilot đóng, hơi trong khoang thoát ra, pittông hạ xuống, thu hẹp cửa van. Chu trình này diễn ra liên tục, giúp áp suất ra luôn ổn định và chính xác.

             +----------------------+
 IN (hơi cao áp) --> |   VAN CHÍNH   | --> OUT (hơi giảm áp)
                     |    ________   |
                     |   |        |  |
                     |   |PITTÔNG |  |
                     |   |________|  |
                     |      |        |
                     |   +--|--+     |
                     |   | PILOT|----+
                     |   +--|--+
                     |      |
                     +------+
       ↑ Áp suất đầu ra phản hồi
       ↓ Lực lò xo điều chỉnh

Nhờ cơ chế pilot độc lập, RP-8D DN65 đảm bảo độ ổn định cao, hạn chế rung động và tiếng ồn. Quá trình điều áp hoàn toàn tự động, không yêu cầu nguồn điện, thích hợp cho mọi môi trường công nghiệp sử dụng hơi bão hòa.

Ưu điểm nổi bật

Van giảm áp hơi Venn RP-8D DN65 nổi bật với khả năng điều áp chính xác, độ bền cao và vận hành êm ái. Thiết kế pittông điều khiển qua pilot giúp phản ứng nhanh, duy trì áp suất ra ổn định ngay cả khi tải biến đổi liên tục. Thân bằng inox SCS chống ăn mòn và chịu nhiệt tốt, đảm bảo tuổi thọ dài hạn và chi phí bảo trì thấp.

Cấu trúc nhỏ gọn, dễ lắp đặt, phù hợp với không gian hạn chế. Van không cần nguồn điện hay khí phụ trợ, hoàn toàn hoạt động bằng năng lượng của dòng hơi. Ngoài ra, cụm pilot có thể tháo rời để vệ sinh định kỳ mà không ảnh hưởng đến thân van chính, rất thuận tiện cho bảo trì hệ thống.

Ứng dụng tiêu biểu

1. Hệ thống nồi hấp y tế và khử trùng
Van RP-8D DN65 giúp duy trì áp suất và nhiệt độ ổn định trong buồng hấp dụng cụ y tế hoặc máy tiệt trùng. Nhờ điều áp chính xác, quá trình khử trùng đạt hiệu quả cao và an toàn cho thiết bị.

2. Dây chuyền sản xuất thực phẩm – đồ uống
Trong các hệ thống hấp, sấy, khử trùng bao bì, van RP-8D DN65 giữ áp suất ổn định, đảm bảo nhiệt độ đều, giúp nâng cao chất lượng sản phẩm và tiết kiệm năng lượng vận hành.

3. Nhà máy dệt – nhuộm
Van được lắp tại các nhánh cấp hơi cho máy nhuộm, máy sấy hoặc buồng ép nhiệt. RP-8D DN65 giúp điều áp ổn định, ngăn dao động gây sai màu hoặc hỏng sợi, tăng năng suất và giảm tiêu hao nhiên liệu.

4. Dược phẩm và phòng sạch
Van RP-8D DN65 được dùng trong dây chuyền tiệt trùng hơi, khu vực vô trùng hoặc phòng thí nghiệm. Độ chính xác cao và khả năng phản ứng nhanh giúp duy trì điều kiện môi trường đạt chuẩn GMP, ISO.

5. Hệ thống PCCC hơi nóng
Trong các nhà máy có hệ thống PCCC sử dụng hơi, van giảm áp DN65 đảm nhận nhiệm vụ điều chỉnh áp suất cho các nhánh cấp hơi, ngăn quá áp và đảm bảo an toàn vận hành toàn hệ thống.

6. Ngành cơ khí – điện tử
Van được ứng dụng trong hệ thống hơi phục vụ gia nhiệt, ép khuôn hoặc xử lý bề mặt kim loại. Nhờ duy trì áp suất ổn định, RP-8D DN65 giúp tăng độ chính xác và hiệu quả sản xuất.

7. Các hệ thống hơi công nghiệp tổng hợp
Với khả năng điều áp trong dải 0.03–0.8MPa, RP-8D DN65 phù hợp cho các ứng dụng như sưởi ấm, chưng cất, hấp sấy nông sản hoặc turbine hơi phụ trợ. Đây là dòng van giảm áp hơi nước đáng tin cậy nhất trong phân khúc trung áp hiện nay.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định chiều dòng hơi trên thân van (IN–OUT). Lắp đúng chiều để hơi đi qua đúng hướng hoạt động.

Bước 2: Làm sạch đường ống, loại bỏ cặn, dầu hoặc bụi. Bố trí bộ lọc Y (Y-strainer) trước van để bảo vệ buồng pilot khỏi tắc nghẽn.

Bước 3: Lắp van nằm ngang, buồng pilot hướng lên trên. Tránh lắp ngược gây tích tụ nước ngưng làm sai áp suất.

Bước 4: Dùng mặt bích chuẩn JIS 10K FF, siết bulông chéo đều lực để tránh rò rỉ hơi. Kiểm tra đệm kín đồng tâm trước khi khởi động.

Bước 5: Gắn đồng hồ đo áp suất ở cả đầu vào và ra. Khi khởi động hệ thống, mở van từ từ để tránh sốc áp và bảo vệ pittông.

Bước 6: Xoay núm điều chỉnh pilot để cài đặt áp suất mong muốn. Xoay theo chiều kim đồng hồ để tăng, ngược chiều để giảm, theo dõi đồng hồ đến khi đạt giá trị ổn định.

Bước 7: Sau khi cài đặt, vận hành thử ở nhiều mức tải khác nhau để kiểm tra độ ổn định. Định kỳ 6 tháng vệ sinh buồng pilot và kiểm tra lò xo để duy trì hiệu suất cao nhất.

Kết luận: Với chất lượng vượt trội, vật liệu inox cao cấp và cơ chế điều khiển pilot chính xác, van giảm áp hơi Venn RP-8D DN65 Nhật Bản là lựa chọn hoàn hảo cho các hệ thống hơi công nghiệp yêu cầu ổn định, tiết kiệm năng lượng và tuổi thọ dài lâu. Sản phẩm khẳng định đẳng cấp kỹ thuật Nhật Bản trong từng chi tiết thiết kế.
