Giới thiệu sản phẩm

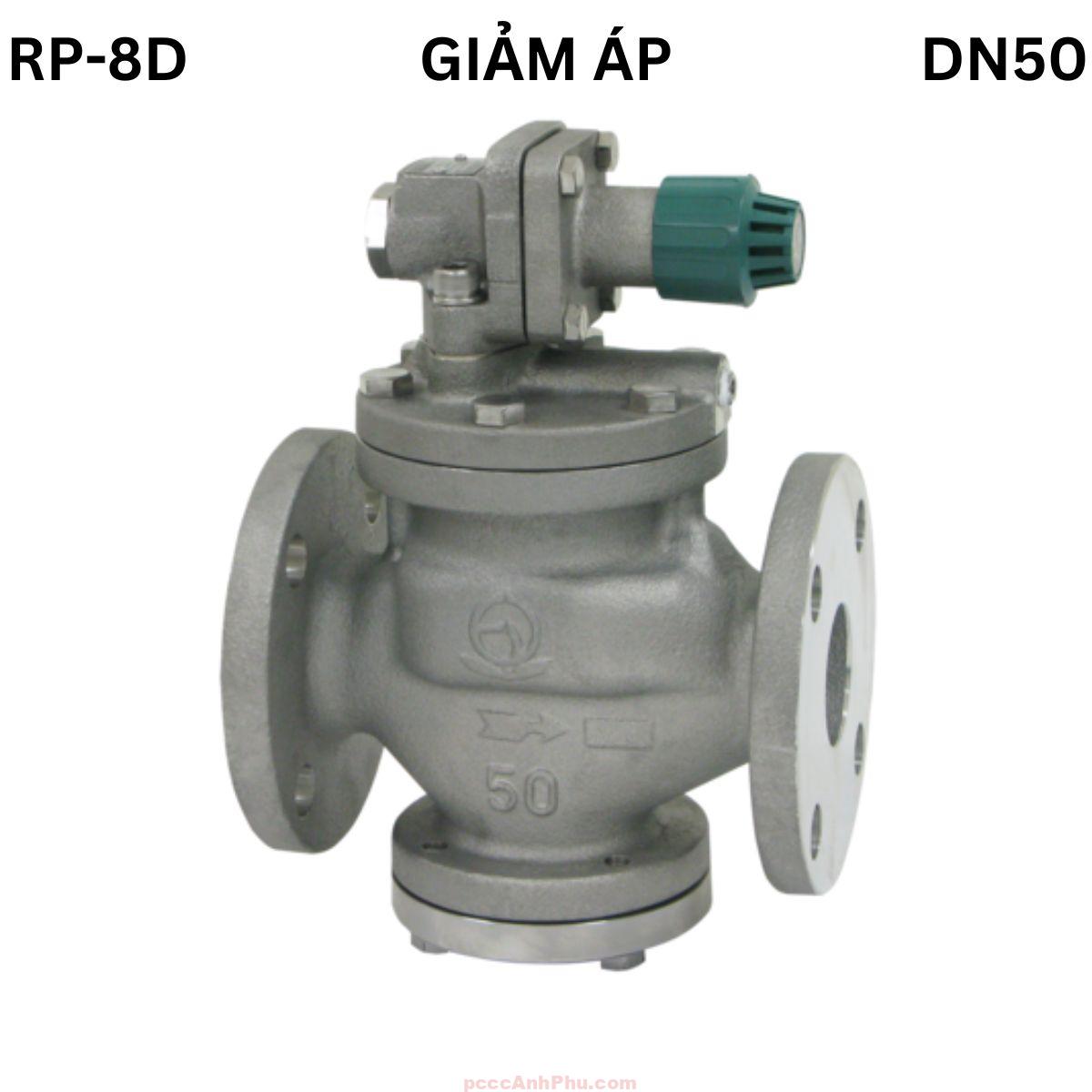

Van giảm áp hơi Venn RP-8D DN50 là model cỡ trung được ứng dụng rộng rãi trong các hệ thống hơi bão hòa công nghiệp, nơi yêu cầu điều chỉnh áp suất ổn định và chính xác. Sản phẩm do hãng Venn Nhật Bản chế tạo, nổi tiếng về độ tin cậy, độ kín cao và khả năng duy trì áp suất ra không dao động trong suốt quá trình vận hành. Thiết kế kiểu pilot piston giúp van phản ứng nhanh với biến thiên tải, bảo vệ đường ống và thiết bị khỏi tình trạng quá áp.
Thân van được đúc từ thép không gỉ SCS, có khả năng chịu nhiệt tới 200°C và áp suất đầu vào tối đa 1.0 MPa. Toàn bộ chi tiết bên trong được gia công chính xác để hạn chế ma sát, tăng độ bền và đảm bảo độ kín tuyệt đối. Venn RP-8D DN50 đáp ứng tiêu chuẩn mặt bích JIS 10K FF, dễ dàng lắp đặt trong hệ thống hơi công nghiệp, nồi hấp, dây chuyền thực phẩm và thiết bị khử trùng hơi.
Xem đầy đủ các sản phẩm: van giảm ap.
Cấu tạo tổng quan
Van giảm áp hơi Venn RP-8D DN50 có cấu trúc điều khiển gián tiếp thông qua buồng pilot. Khi áp suất đầu ra thay đổi, buồng pilot tự động điều chỉnh lượng hơi vào pittông để mở hoặc đóng van chính, nhờ vậy áp suất đầu ra được duy trì ổn định. Thiết kế này cho phép vận hành êm, không rung và độ chính xác cao.
| Thành phần | Vật liệu | Chức năng |
| Thân van (Body) | Thép không gỉ SCS | Chịu nhiệt, chịu áp, bảo vệ cụm cơ cấu bên trong |
| Đĩa van (Valve Seat) | SUS chịu nhiệt | Đóng kín tuyệt đối, ngăn rò rỉ hơi |
| Pittông chính (Piston) | Thép không gỉ | Điều chỉnh lưu lượng hơi qua van |
| Buồng pilot (Pilot Chamber) | SUS | Điều khiển pittông chính bằng áp suất phản hồi |
| Màng pilot (Diaphragm) | SUS mỏng | Truyền lực giữa áp suất ra và pittông |
| Lò xo điều chỉnh (Adjust Spring) | Thép đàn hồi | Xác lập giá trị áp suất mong muốn |
| Nắp điều chỉnh (Cap) | Nhôm/SUS | Bảo vệ cơ cấu chỉnh, dễ thao tác |
| Mặt bích (Flange) | JIS 10K FF | Kết nối kín hơi, an toàn với đường ống |
Thông số kích thước cho model DN50 từ datasheet VENN Japan:
| Kích thước | L (mm) | G (mm) | H (mm) | Hệ số Cv | Khối lượng (kg) |
| DN50 | 200 | 88 | 200 | 11.5 | 13.6 |
Nguyên lý hoạt động
Van Venn RP-8D DN50 hoạt động theo cơ chế pilot piston – van chính được điều khiển gián tiếp thông qua áp suất ở buồng pilot. Khi áp suất đầu ra giảm, lò xo điều chỉnh đẩy màng pilot mở, cho hơi điều khiển vào khoang pittông, giúp pittông nâng lên mở cửa van chính. Khi áp suất đầu ra tăng vượt giá trị cài đặt, áp suất phản hồi đóng pilot, hơi trong buồng điều khiển thoát ra khiến pittông hạ xuống, giảm lưu lượng hơi đi qua van. Chu trình này lặp liên tục giữ áp suất ra ổn định.
+----------------------+
IN (hơi cao áp) --> | VAN CHÍNH | --> OUT (hơi giảm áp)
| ________ |
| | | |
| |PITTÔNG | |
| |________| |
| | |
| +--|--+ |
| | PILOT|----+
| +--|--+
| |
+------+
↑ Áp suất đầu ra phản hồi
↓ Lực lò xo điều chỉnh
Thiết kế này giúp RP-8D DN50 phản ứng nhanh, điều áp chính xác, hạn chế rung động và đảm bảo dòng hơi ra luôn ổn định. Đây là cơ chế lý tưởng cho các hệ thống hơi có tải biến thiên hoặc yêu cầu độ chính xác cao.
Ưu điểm nổi bật
Venn RP-8D DN50 mang trong mình những ưu điểm đặc trưng của công nghệ Nhật Bản: bền, ổn định và chính xác. Thiết kế pilot piston đảm bảo phản hồi nhanh, áp suất ra ổn định, không dao động. Toàn bộ cấu trúc bằng inox SCS chống ăn mòn và chịu nhiệt tốt, vận hành bền bỉ ngay cả trong môi trường hơi bão hòa.
Van có độ kín cao giúp tiết kiệm năng lượng và tránh thất thoát hơi. Cụm pilot tách biệt giúp bảo trì dễ dàng mà không ảnh hưởng đến hệ thống chính. Cấu trúc nhỏ gọn, dễ lắp đặt ở không gian hẹp. RP-8D DN50 được thiết kế cho dải điều chỉnh áp suất rộng 0.03–0.8MPa, đáp ứng linh hoạt mọi ứng dụng hơi công nghiệp.
Ứng dụng tiêu biểu
1. Nồi hấp, buồng tiệt trùng y tế
Van giảm áp Venn RP-8D DN50 đảm bảo áp suất hơi ổn định trong nồi hấp và hệ thống khử trùng, giúp quá trình tiệt trùng đạt hiệu quả tối đa, an toàn và tiết kiệm năng lượng.
2. Dây chuyền thực phẩm – đồ uống
Van được dùng trong hệ thống hấp, sấy hoặc khử trùng bao bì thực phẩm. Áp suất ổn định giúp nhiệt độ đồng đều, cải thiện chất lượng sản phẩm và giảm chi phí vận hành.
3. Ngành dệt – nhuộm
RP-8D DN50 được lắp tại các nhánh hơi cấp cho máy nhuộm, máy sấy, giúp duy trì áp suất ổn định, tránh sai lệch màu hoặc rách vải do dao động áp.
4. Dược phẩm và phòng sạch
Van giữ áp suất và nhiệt độ hơi ổn định trong các khu vực vô trùng, đảm bảo môi trường đạt chuẩn GMP và ISO, phục vụ quá trình sản xuất thuốc và đóng gói an toàn.
5. Hệ thống PCCC hơi nóng
Trong các nhà máy có hệ thống PCCC sử dụng hơi, van giảm áp DN50 điều chỉnh áp suất cho các nhánh cấp, ngăn quá áp, bảo vệ đường ống và thiết bị.
6. Cơ khí – linh kiện điện tử
Van được dùng để điều áp trong các hệ thống hơi phục vụ ép khuôn, xử lý bề mặt kim loại hoặc sấy khô linh kiện. Sự ổn định áp suất giúp đảm bảo độ chính xác và chất lượng sản xuất.
7. Hệ thống hơi công nghiệp tổng hợp
Với dải điều chỉnh áp rộng và độ bền cao, RP-8D DN50 có thể sử dụng cho các ứng dụng hơi khác như sưởi, hấp sấy, sản xuất giấy hoặc turbine phụ. Đây là dòng van giảm áp công nghiệp đáng tin cậy cho mọi môi trường làm việc.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định hướng dòng hơi trên thân van theo ký hiệu IN–OUT, lắp đúng chiều để hơi đi qua đúng hướng.
Bước 2: Làm sạch đường ống, lắp bộ lọc Y trước van để tránh cặn và bảo vệ buồng pilot.
Bước 3: Lắp van nằm ngang, buồng pilot hướng lên trên. Tránh lắp ngược gây tích nước ngưng trong thân.
Bước 4: Dùng mặt bích JIS 10K FF, siết bulông chéo đều lực, kiểm tra kín khít trước khi khởi động.
Bước 5: Gắn đồng hồ đo áp suất ở đầu vào và ra để giám sát khi vận hành. Mở van từ từ để tránh sốc áp.
Bước 6: Xoay núm pilot theo chiều kim đồng hồ để tăng áp, ngược chiều để giảm. Theo dõi áp suất cho đến khi đạt giá trị mong muốn.
Bước 7: Kiểm tra hoạt động ở nhiều tải khác nhau, vệ sinh định kỳ buồng pilot mỗi 6 tháng để duy trì độ chính xác. Nếu dao động, kiểm tra lò xo hoặc pittông.
Kết luận: Với thiết kế chuẩn Nhật, cấu trúc inox bền bỉ và cơ chế pilot chính xác, Venn RP-8D DN50 Nhật Bản là giải pháp điều áp hơi lý tưởng cho hệ thống công nghiệp hiện đại. Sản phẩm đảm bảo ổn định áp suất, tiết kiệm năng lượng và tuổi thọ dài lâu trong mọi môi trường làm việc khắc nghiệt.
