Giới thiệu sản phẩm

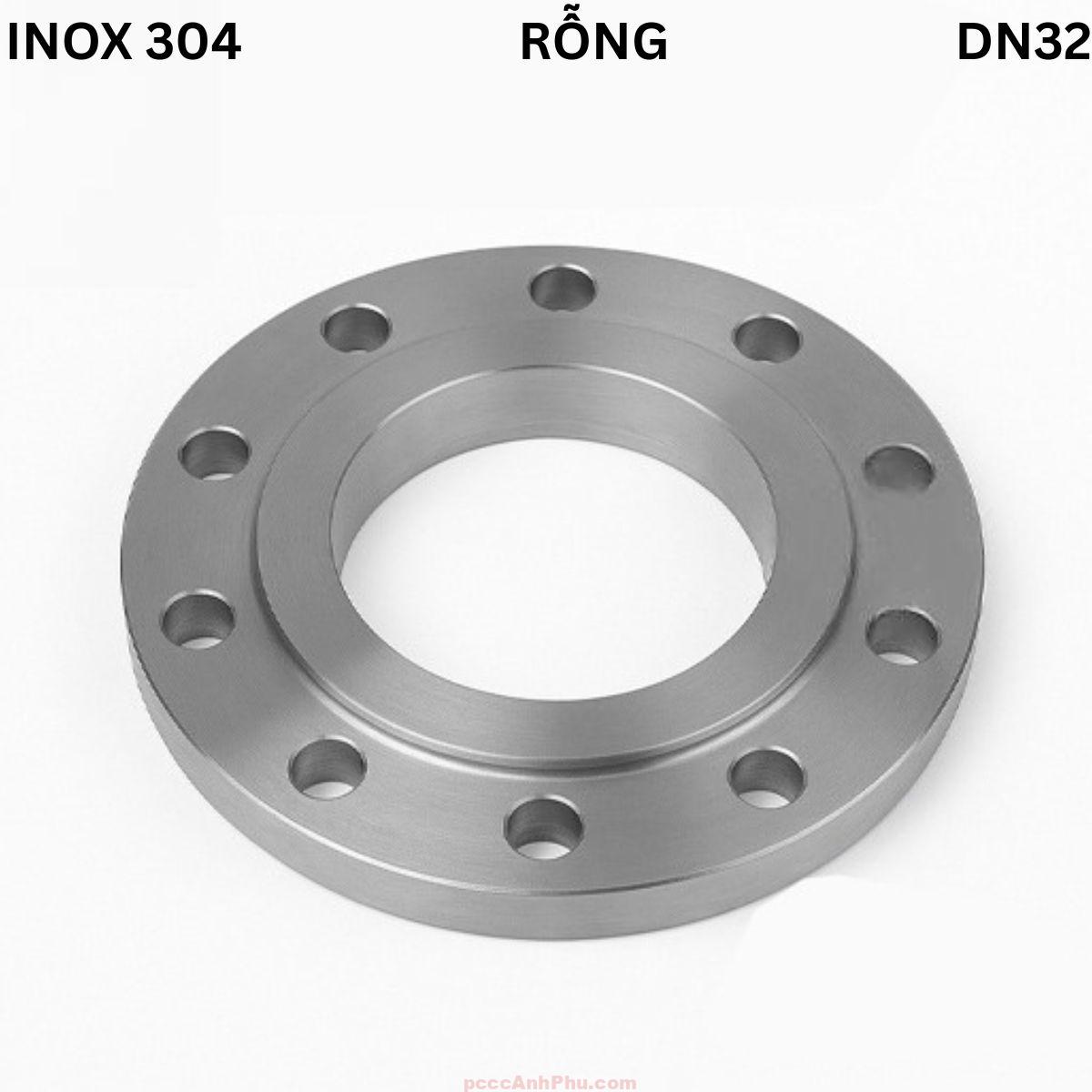

Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN32 là phụ kiện kết nối đường ống inox được sử dụng phổ biến trong các hệ thống có đường kính danh nghĩa DN32, phù hợp cho cả công trình dân dụng, thương mại và công nghiệp.
Sản phẩm được gia công theo tiêu chuẩn BS 4504, thuộc dòng bích rỗng (slip-on flange), cho phép lồng trực tiếp vào đầu ống DN32 và hàn cố định, tạo liên kết chắc chắn, đồng tâm và dễ kiểm soát chất lượng mối nối.
Trong các hệ thống đường ống thực tế, DN32 thường được sử dụng cho các tuyến ống cấp chính cỡ nhỏ, nhánh phân phối trung gian hoặc các vị trí cần kết nối ổn định nhưng vẫn thuận tiện cho việc tháo lắp khi bảo trì.
Với vật liệu inox SS304, mặt bích DN32 có khả năng chống ăn mòn tốt trong môi trường ẩm, nước sạch, nước nóng và nhiều loại lưu chất công nghiệp thông dụng, đảm bảo tuổi thọ lâu dài cho hệ thống.
Sản phẩm được cung cấp với hai cấp áp lực PN10 và PN16, cho phép người dùng lựa chọn linh hoạt theo áp suất làm việc thực tế của từng hệ thống đường ống.
So với các phương pháp kết nối khác, việc sử dụng mặt bích rỗng DN32 giúp thi công nhanh, dễ căn chỉnh đồng tâm và thuận tiện cho việc kiểm tra, bảo trì trong quá trình vận hành.
Tham khảo thêm các sản phẩm: mặt bích
Cấu tạo tổng quan
Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN32 có cấu tạo đơn giản nhưng yêu cầu độ chính xác cao trong quá trình gia công nhằm đảm bảo khả năng làm kín và chịu áp ổn định.
Thân bích được chế tạo từ inox SS304 nguyên khối, bề mặt được gia công nhẵn, giúp hạn chế bám cặn, giảm nguy cơ ăn mòn cục bộ và tăng tuổi thọ sử dụng.
Cổ bích dạng rỗng cho phép lồng trực tiếp vào đầu ống DN32, sau đó hàn cố định, giúp mối nối đạt độ đồng tâm tốt và giảm sai lệch khi lắp đặt.
| Thành phần | Mô tả chi tiết |
|---|---|
| Thân bích | Inox SS304, chống oxy hóa và ăn mòn |
| Cổ bích | Dạng slip-on, lồng ống DN32 |
| Mặt gương | Bề mặt phẳng, tiếp xúc trực tiếp gioăng |
| Lỗ bulong | Bố trí đều theo tiêu chuẩn BS4504 |
Thiết kế mặt gương phẳng giúp mặt bích DN32 kết hợp hiệu quả với nhiều loại gioăng khác nhau như cao su, EPDM hoặc PTFE, đáp ứng đa dạng môi trường làm việc.
So với bích đặc hoặc bích hàn cổ, bích rỗng DN32 có lợi thế rõ rệt về chi phí và tốc độ thi công, đặc biệt phù hợp cho các hệ thống ống inox kích thước nhỏ và trung bình.
Độ dày theo PN10 và PN16
Độ dày của mặt bích rỗng DN32 được gia công theo đúng tiêu chuẩn BS4504, đảm bảo khả năng chịu áp lực và an toàn trong suốt quá trình vận hành hệ thống.
Sự khác biệt về độ dày giữa PN10 và PN16 phản ánh trực tiếp khả năng chịu áp của từng cấp, giúp người dùng lựa chọn chính xác theo nhu cầu sử dụng thực tế.
| Cấp áp lực | DN | Độ dày (mm) |
|---|---|---|
| PN10 | DN32 | 12 |
| PN16 | DN32 | 13 |
PN10 phù hợp cho các hệ thống áp lực thấp đến trung bình, trong khi PN16 được sử dụng cho các hệ thống yêu cầu độ an toàn cao hơn hoặc có dao động áp suất.
Việc lựa chọn đúng cấp PN giúp kéo dài tuổi thọ mối nối và hạn chế nguy cơ rò rỉ trong quá trình vận hành lâu dài.
Nguyên lý hoạt động
Mặt bích rỗng DN32 hoạt động dựa trên nguyên lý liên kết cơ học giữa hai đầu ống hoặc giữa ống và thiết bị thông qua bulong và gioăng làm kín.
Sau khi được hàn cố định vào đầu ống DN32, mặt bích đóng vai trò trung gian, truyền lực siết từ bulong lên gioăng và mặt gương.
ỐNG DN32 || ||====[ MẶT BÍCH ]====|| || GIOĂNG || ||====[ MẶT BÍCH ]====|| ||
Khi bulong được siết theo trình tự chéo, lực ép phân bố đều, tạo liên kết kín khít và ổn định trong quá trình vận hành.
Nguyên lý này giúp mối nối chịu được rung động nhẹ và sự thay đổi áp suất trong hệ thống đường ống.
Ưu điểm nổi bật
Chống ăn mòn cao nhờ vật liệu inox SS304 chất lượng ổn định.
Dễ thi công, rút ngắn thời gian lắp đặt và giảm chi phí nhân công.
Độ kín bền vững khi kết hợp đúng gioăng và lực siết tiêu chuẩn.
Linh hoạt áp lực với hai tùy chọn PN10 và PN16.
Tuổi thọ lâu dài, phù hợp cho nhiều hệ thống khác nhau.
Ứng dụng tiêu biểu
Mặt bích rỗng DN32 PN10/PN16 inox SS304 được sử dụng rộng rãi trong các hệ thống cấp nước sạch dân dụng và công nghiệp.
Sản phẩm thường được lắp đặt trong hệ thống PCCC tại các tuyến ống trung gian, thuận tiện cho bảo trì và thay thế.
Trong HVAC, mặt bích DN32 được dùng cho các tuyến ống nước lạnh, nước nóng và đường hồi trong các tòa nhà.
Ngoài ra, sản phẩm còn phù hợp cho ngành thực phẩm, đồ uống và các hệ thống inox yêu cầu vệ sinh cao.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra kích thước DN32 và xác định rõ cấp áp lực PN10 hoặc PN16.
Bước 2: Lồng mặt bích vào đầu ống DN32 và hàn cố định theo kỹ thuật hàn inox tiêu chuẩn.
Bước 3: Làm sạch mặt gương, đặt gioăng đúng tâm.
Bước 4: Lắp bulong và siết theo trình tự chéo, đảm bảo lực siết đồng đều.
Bước 5: Kiểm tra rò rỉ và vận hành thử trước khi đưa hệ thống vào sử dụng chính thức.
Sản phẩm có xuất xứ Trung Quốc, được gia công theo tiêu chuẩn BS4504, phù hợp cho nhiều công trình dân dụng và công nghiệp tại Việt Nam.
