Giới thiệu sản phẩm

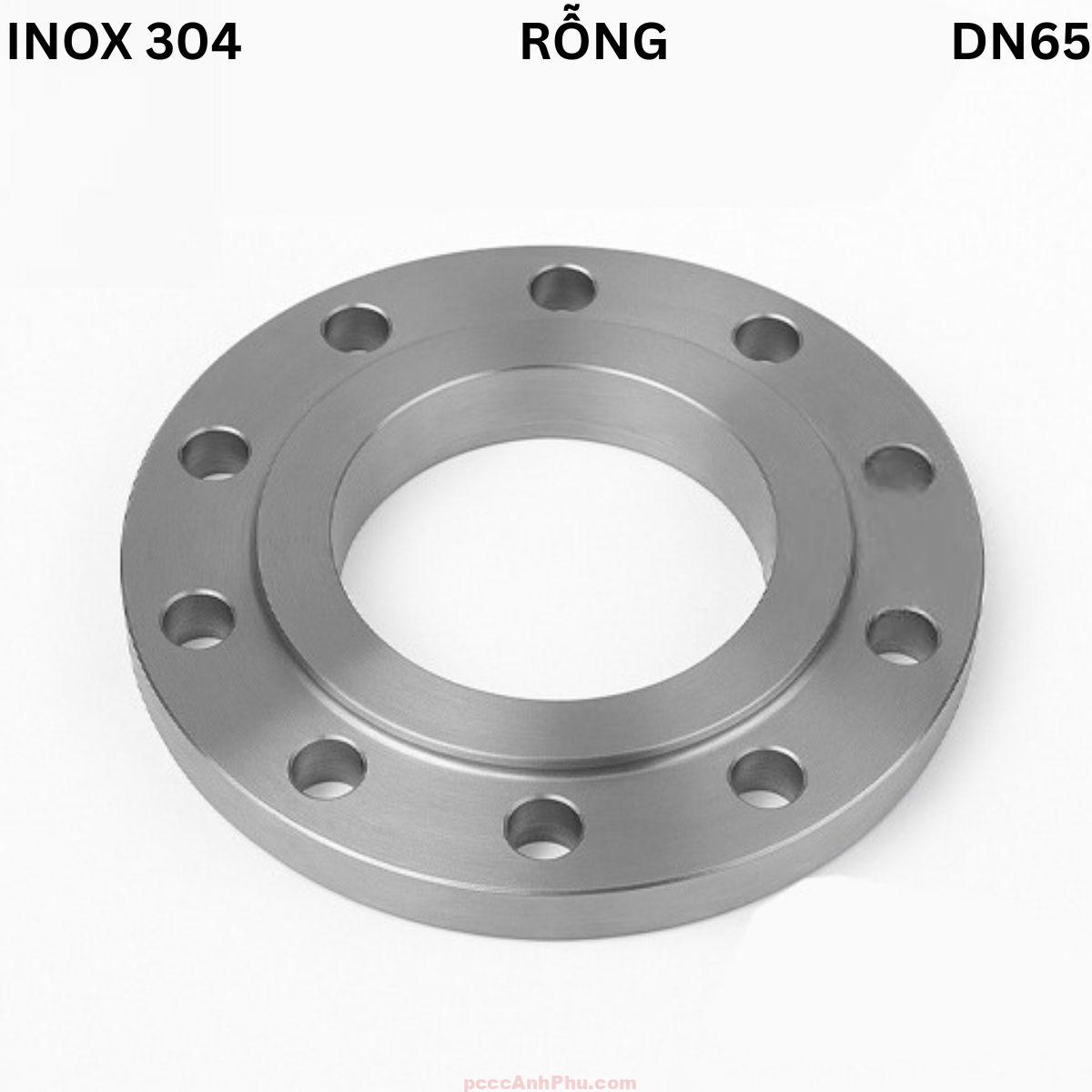

Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN65 là phụ kiện kết nối đường ống inox được sử dụng phổ biến trong các hệ thống có đường kính danh nghĩa DN65, phù hợp cho các tuyến ống trung bình trong công trình dân dụng, thương mại và công nghiệp.
Sản phẩm được gia công theo tiêu chuẩn BS 4504, thuộc dòng bích rỗng (slip-on flange), cho phép lồng trực tiếp vào đầu ống DN65 trước khi hàn cố định, tạo liên kết chắc chắn và đồng tâm giữa các đoạn ống.
Trong thực tế thi công, DN65 thường được sử dụng cho các tuyến ống phân phối chính, đường cấp trung gian hoặc các vị trí yêu cầu lưu lượng lớn nhưng vẫn cần khả năng tháo lắp khi bảo trì.
Với vật liệu inox SS304, mặt bích DN65 có khả năng chống ăn mòn tốt trong môi trường ẩm, nước sạch, nước nóng và nhiều loại lưu chất công nghiệp thông dụng, đảm bảo độ bền lâu dài cho hệ thống.
Sản phẩm được cung cấp đồng thời hai cấp áp lực PN10 và PN16, cho phép người sử dụng lựa chọn linh hoạt theo áp suất làm việc thực tế của từng hệ thống đường ống.
So với các phương pháp kết nối khác, việc sử dụng mặt bích rỗng DN65 giúp thi công nhanh, dễ căn chỉnh đồng tâm và thuận tiện cho công tác kiểm tra, bảo trì định kỳ.
Tham khảo thêm các sản phẩm: mặt bích
Cấu tạo tổng quan
Mặt bích rỗng PN10/PN16 BS4504 INOX SS304 DN65 có cấu tạo tương đối đơn giản nhưng đòi hỏi độ chính xác cao trong gia công để đảm bảo khả năng chịu lực và làm kín ổn định.
Thân bích được chế tạo từ inox SS304 nguyên khối, bề mặt gia công nhẵn, giúp hạn chế bám cặn và giảm nguy cơ ăn mòn cục bộ trong quá trình sử dụng lâu dài.
Cổ bích dạng rỗng cho phép lồng trực tiếp vào đầu ống DN65, sau đó hàn cố định, giúp mối nối đạt độ đồng tâm tốt và hạn chế sai lệch khi thi công.
| Thành phần | Mô tả chi tiết |
|---|---|
| Thân bích | Inox SS304, chống oxy hóa và ăn mòn |
| Cổ bích | Dạng slip-on, lồng ống DN65 |
| Mặt gương | Bề mặt phẳng, tiếp xúc trực tiếp gioăng làm kín |
| Lỗ bulong | Bố trí đều theo tiêu chuẩn BS4504 |
Thiết kế mặt gương phẳng giúp mặt bích DN65 kết hợp hiệu quả với nhiều loại gioăng khác nhau như cao su, EPDM hoặc PTFE, đáp ứng đa dạng môi trường làm việc.
So với bích đặc hoặc bích hàn cổ, bích rỗng DN65 có lợi thế rõ rệt về chi phí đầu tư và tốc độ thi công, đặc biệt phù hợp cho các hệ thống ống inox cỡ trung bình.
Độ dày theo PN10 và PN16
Độ dày của mặt bích rỗng DN65 được gia công đúng theo tiêu chuẩn BS4504, đảm bảo khả năng chịu áp lực và an toàn trong suốt quá trình vận hành hệ thống.
Sự khác biệt về độ dày giữa PN10 và PN16 phản ánh trực tiếp khả năng chịu áp của từng cấp, giúp người dùng lựa chọn chính xác theo điều kiện làm việc thực tế.
| Cấp áp lực | DN | Độ dày (mm) |
|---|---|---|
| PN10 | DN65 | 15 |
| PN16 | DN65 | 19 |
PN10 phù hợp cho các hệ thống áp lực thấp đến trung bình, trong khi PN16 thích hợp cho các hệ thống yêu cầu độ an toàn cao hơn hoặc có dao động áp suất lớn.
Việc lựa chọn đúng cấp PN giúp kéo dài tuổi thọ mối nối và hạn chế nguy cơ rò rỉ trong quá trình vận hành lâu dài.
Nguyên lý hoạt động
Mặt bích rỗng DN65 hoạt động dựa trên nguyên lý liên kết cơ học giữa hai đầu ống hoặc giữa ống và thiết bị thông qua bulong và gioăng làm kín.
Sau khi được hàn cố định vào đầu ống DN65, mặt bích đóng vai trò trung gian, truyền lực siết từ bulong lên gioăng và mặt gương.
ỐNG DN65 || ||====[ MẶT BÍCH ]====|| || GIOĂNG || ||====[ MẶT BÍCH ]====|| ||
Khi bulong được siết theo trình tự chéo, lực ép phân bố đều, tạo liên kết kín khít và ổn định trong quá trình vận hành.
Nguyên lý này giúp mối nối chịu được rung động nhẹ và sự thay đổi áp suất trong hệ thống đường ống.
Ưu điểm nổi bật
Chịu lực tốt nhờ độ dày bích phù hợp và vật liệu inox SS304 ổn định.
Dễ thi công, rút ngắn thời gian lắp đặt và giảm chi phí nhân công.
Độ kín cao khi kết hợp đúng gioăng và lực siết bulong tiêu chuẩn.
Linh hoạt áp lực với hai tùy chọn PN10 và PN16.
Tuổi thọ lâu dài, phù hợp cho nhiều hệ thống vận hành liên tục.
Ứng dụng tiêu biểu
Mặt bích rỗng DN65 PN10/PN16 inox SS304 được sử dụng rộng rãi trong các hệ thống cấp nước sạch dân dụng và công nghiệp.
Sản phẩm thường được lắp đặt trong hệ thống PCCC tại các tuyến ống phân phối, giúp thuận tiện cho công tác bảo trì và thay thế.
Trong HVAC, mặt bích DN65 được dùng cho các tuyến ống nước lạnh, nước nóng và đường hồi trong các tòa nhà và nhà xưởng.
Ngoài ra, sản phẩm còn phù hợp cho ngành thực phẩm, đồ uống và các hệ thống inox yêu cầu vệ sinh cao.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra kích thước DN65 và xác định rõ cấp áp lực PN10 hoặc PN16.
Bước 2: Lồng mặt bích vào đầu ống DN65 và hàn cố định theo kỹ thuật hàn inox tiêu chuẩn.
Bước 3: Làm sạch mặt gương, đặt gioăng đúng tâm.
Bước 4: Lắp bulong và siết theo trình tự chéo, đảm bảo lực siết đồng đều.
Bước 5: Kiểm tra rò rỉ và vận hành thử trước khi đưa hệ thống vào sử dụng chính thức.
Sản phẩm có xuất xứ Trung Quốc, được gia công theo tiêu chuẩn BS4504, phù hợp cho nhiều công trình dân dụng và công nghiệp tại Việt Nam.
