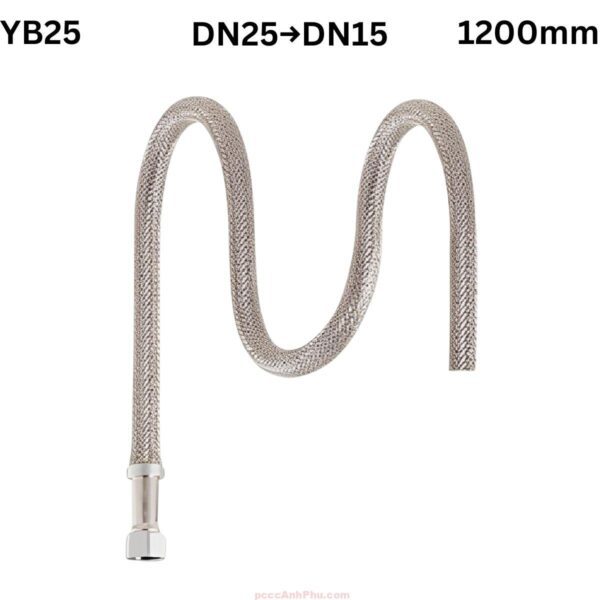

Ống nối mềm Yong Won YB25-1200
Ống nối mềm Yong Won YB25-1200 là phiên bản chiều dài trung cấp trong dòng Flex Drop bện inox (braided type) đạt chứng nhận UL và FM quốc tế. Sản phẩm được sản xuất tại Hàn Quốc bởi Yong Won – thương hiệu tiên phong trong lĩnh vực ống mềm kết nối đầu phun sprinkler. Với chiều dài 1200 mm, model này được thiết kế dành cho các công trình có trần cao hoặc bố trí đầu phun cách xa nhánh ống cấp, giúp tối ưu lắp đặt, tăng độ linh hoạt và đảm bảo hiệu suất phun tối đa.

Ống mềm Yong Won YB25-1200 sử dụng thép không gỉ SUS304 với lớp bện inox ngoài giúp tăng cường độ bền, khả năng chịu rung và giảm biến dạng cơ học. Sản phẩm có thể chịu áp suất 13.8 bar, hoạt động ổn định ở nhiệt độ tối đa 149°C. Với cấu trúc tinh gọn và vật liệu cao cấp, YB25-1200 được xem là giải pháp hoàn hảo cho hệ thống PCCC yêu cầu độ chính xác cao, an toàn tuyệt đối và tuổi thọ dài lâu.
Xem đầy đủ các sản phẩm: ống mềm nối đầu sprinkler
Cấu tạo tổng quan
| Thành phần | Mô tả kỹ thuật |
| Ống mềm bện inox (Braided Hose) | Thép không gỉ SUS304, chiều dài 1200 mm, đường kính DN25, áp suất 200 PSI (13.8 bar), nhiệt độ hoạt động tối đa 149°C, bán kính uốn tối thiểu 120 mm. |
| Lớp bện inox ngoài | Bện thép không gỉ đan chéo, gia cường bảo vệ lớp lõi ống, chống biến dạng khi uốn cong hoặc chịu lực nén từ trần. |
| Đầu nối ren ngoài (Male Nipple) | DN25 BSP/NPT, ren mạ kẽm, dùng để kết nối trực tiếp với nhánh ống cấp nước sprinkler. |
| Đầu nối ren trong (Female NPT) | ½” hoặc ¾” inch, tương thích với các đầu sprinkler tiêu chuẩn UL/FM. |
| Thanh đỡ & kẹp T-Bar (Support Bar & Clamp) | Thép mạ kẽm, dài 1200 mm, đi kèm vít bướm điều chỉnh, giúp cố định đầu phun chính xác trên trần. |
| Khớp giảm (Reducer Bracket) | Dụng cụ định vị đầu phun ở góc 45° hoặc 90°, cho phép điều chỉnh hướng phun linh hoạt. |
| Ron làm kín (EPDM Gasket) | Chịu nhiệt, chịu áp, chống rò rỉ nước, đảm bảo an toàn tuyệt đối trong vận hành. |
Toàn bộ cấu trúc của YB25-1200 được tối ưu hóa cho môi trường thi công hiện đại. Lớp bện inox ngoài không chỉ gia tăng độ cứng vững mà còn đóng vai trò như lớp giáp bảo vệ, giúp ống duy trì hình dạng trong suốt quá trình vận hành, tránh gập ống và biến dạng do rung động.
Nguyên lý hoạt động

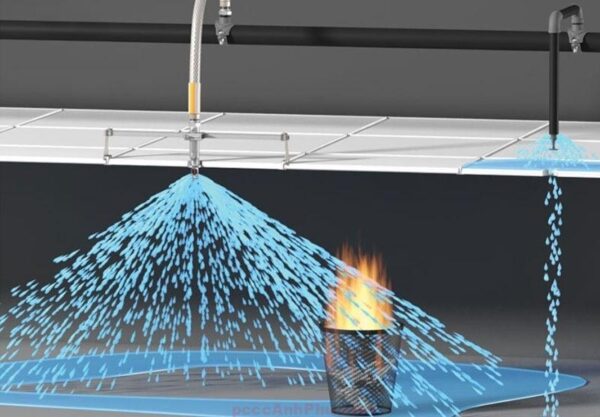

Ống nối mềm Yong Won YB25-1200 dẫn nước từ nhánh ống chính đến đầu phun sprinkler thông qua đường ống mềm bện inox linh hoạt. Khi hệ thống được kích hoạt, nước chảy qua ống mềm và được phun ra từ đầu sprinkler để dập cháy. Lớp bện inox bên ngoài không chỉ tăng cường khả năng chịu áp mà còn hấp thụ dao động, giúp sprinkler hoạt động ổn định và không rung lắc.
(Ống chính)
│
│ áp lực nước
▼
┌────────────────────┐
│ Nhánh ống PCCC │
└────────┬───────────┘
│
[Ren ngoài DN25]
│
╔══════════════════════╗
║ Ống bện inox YB25-1200 ║ ← dài 1200mm, chịu áp 200 PSI
╚══════════════════════╝
│
[Ren trong ½"/¾"]
│
┌──────────┐
│ Sprinkler │ ← đầu phun chữa cháy
└──────────┘
↓
Phun nước dập lửa
Trong quá trình vận hành, ống bện inox giúp duy trì áp suất nước ổn định và hấp thụ rung chấn từ hệ thống treo. Khi nhiệt độ môi trường tăng đến ngưỡng kích hoạt sprinkler (68–74°C), bóng thủy tinh trong sprinkler vỡ, nước lập tức phun ra vùng cháy. Lớp bện inox vừa bảo vệ, vừa giúp ống mềm không bị xoắn hoặc gãy, đảm bảo hoạt động liên tục và an toàn tuyệt đối.
Ưu điểm nổi bật
Chiều dài linh hoạt: 1200 mm là kích thước tối ưu cho hầu hết công trình dân dụng và công nghiệp, cho phép lắp đặt đầu phun tại vị trí cách xa nhánh ống cấp mà vẫn duy trì lưu lượng ổn định.
Độ bền vượt trội: Lớp bện inox kép giúp ống chịu được áp lực cao, rung động và va chạm cơ học trong trần kỹ thuật.
Thi công nhanh chóng: Lắp đặt không cần hàn, chỉ cần siết ren và cố định bằng kẹp T-Bar, tiết kiệm 60–70% thời gian thi công.
Thẩm mỹ cao: Thiết kế âm trần, toàn bộ đường ống ẩn bên trên, chỉ để lộ đầu sprinkler, tạo vẻ gọn gàng và chuyên nghiệp.
Tái sử dụng dễ dàng: Ống có thể tháo lắp lại nhiều lần mà không ảnh hưởng đến chất lượng hoặc độ kín của hệ thống.
Ứng dụng tiêu biểu
Ống nối mềm Yong Won YB25-1200 được ứng dụng phổ biến trong các hệ thống sprinkler của trung tâm thương mại, tòa nhà văn phòng, khu dân cư, nhà máy, kho logistics và phòng sạch. Sản phẩm phù hợp cho cả trần thạch cao và trần kim loại, nơi yêu cầu khoảng cách phun chính xác và không gian lắp đặt hẹp.
Với chiều dài 1200 mm, sản phẩm đặc biệt hiệu quả trong khu vực cần dẫn sprinkler qua dầm thép, trần kỹ thuật hoặc hệ thống ống HVAC. Khả năng uốn cong linh hoạt giúp kỹ sư dễ dàng bố trí đầu phun tại vị trí mong muốn mà không phải cắt hàn ống cứng, đảm bảo tiến độ và độ an toàn cao.
Sản phẩm đạt tiêu chuẩn NFPA 13, UL 2443 và FM Approval, đảm bảo hiệu suất phun, độ kín và tuổi thọ vượt trội trong mọi hệ thống PCCC hiện đại.
Hướng dẫn lắp đặt và vận hành
Bước 1: Xác định vị trí đầu sprinkler trên bản vẽ. Cố định thanh đỡ dài 1200 mm vuông góc với khung trần, giữ đầu phun ở vị trí trung tâm ô trần.
Bước 2: Gắn khung giảm và kẹp T-Bar lên thanh đỡ. Siết nhẹ vít bướm để có thể điều chỉnh vị trí dễ dàng sau khi hoàn thiện.
Bước 3: Kết nối đầu ren ngoài DN25 của ống mềm vào nhánh ống cấp nước. Dùng keo PTFE để làm kín ren, siết đúng mô-men để tránh rò nước.
Bước 4: Uốn cong nhẹ nhàng ống mềm theo đường cong bán kính ≥120 mm. Không bẻ gấp khúc hoặc xoắn để đảm bảo lưu lượng nước ổn định.
Bước 5: Gắn đầu sprinkler vào đầu ren trong ½” hoặc ¾”, chỉnh hướng phun thẳng đứng. Cố định vị trí bằng vít bướm của khung giảm.
Bước 6: Thử áp lực nước ở 13.8 bar trong 30 phút để kiểm tra độ kín. Không phát hiện rò rỉ nghĩa là hệ thống đạt yêu cầu.
Bước 7: Sau khi hoàn tất thử áp, vận hành thử sprinkler để kiểm tra hướng phun và vùng bao phủ phun.
Bước 8: Định kỳ kiểm tra hệ thống PCCC 6 tháng/lần, vệ sinh bề mặt ống và thay ron nếu có dấu hiệu lão hóa hoặc rỉ nước.
Ống nối mềm Yong Won YB25-1200 là giải pháp hoàn hảo cho các hệ thống sprinkler yêu cầu khoảng cách lắp đặt trung bình đến xa. Với độ bền cơ học cao, khả năng chống rung và tính linh hoạt vượt trội, sản phẩm không chỉ nâng cao hiệu quả thi công mà còn mang lại sự an toàn và ổn định lâu dài cho toàn bộ hệ thống PCCC của công trình.
