Ống nối mềm Flexdrop Yong Won YB25 1500mm

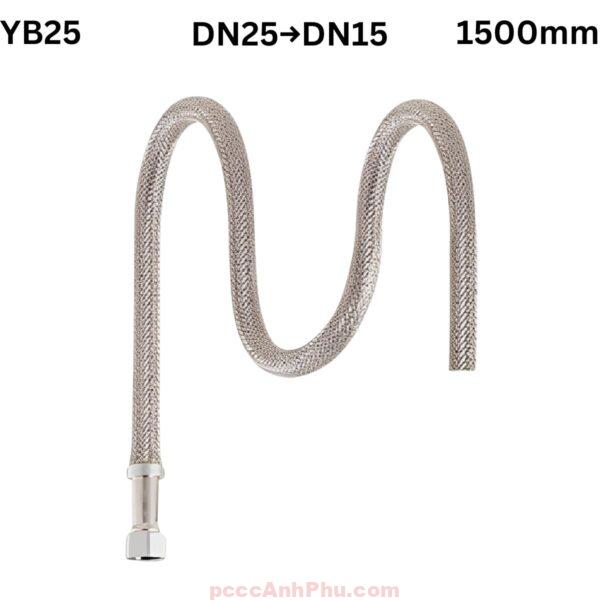

Ống nối mềm Yong Won YB25-1500

Ống nối mềm Yong Won YB25-1500 là dòng sản phẩm bện inox (braided flex drop) có chiều dài 1500 mm, được sản xuất tại Hàn Quốc theo tiêu chuẩn UL 2443 và FM Approval quốc tế. Với khả năng chịu áp suất cao, linh hoạt vượt trội và độ bền cơ học lâu dài, model này được sử dụng rộng rãi trong hệ thống sprinkler chữa cháy hiện đại – đặc biệt trong các công trình có trần cao, khoảng cách xa giữa nhánh ống cấp nước và đầu phun.

Ống mềm YB25-1500 được cấu tạo từ thép không gỉ SUS304 với lớp bện inox hai lớp bao quanh, giúp tăng khả năng chống rung, chống ăn mòn và bảo vệ lõi ống khỏi va đập cơ học. Với chiều dài lớn, sản phẩm cho phép dễ dàng bố trí đầu sprinkler tại các vị trí xa mà không cần thêm co nối hoặc khớp trung gian, giúp giảm thiểu chi phí và thời gian thi công.

Xem đầy đủ các sản phẩm: ống nối mềm pccc

Cấu tạo tổng quan

Cấu trúc bện thép không gỉ giúp ống mềm duy trì độ bền và độ kín hoàn hảo trong quá trình vận hành. Nhờ đó, YB25-1500 là lựa chọn tối ưu cho các khu vực có trần cao, cần kết nối xa mà vẫn đảm bảo độ an toàn và hiệu quả phun chữa cháy.

Nguyên lý hoạt động

Ống nối mềm Yong Won YB25-1500 hoạt động như một đoạn dẫn linh hoạt nối giữa ống nhánh PCCC và đầu phun sprinkler. Khi hệ thống được kích hoạt, nước áp lực cao từ ống chính được dẫn qua ống mềm và phun ra khỏi sprinkler. Cấu trúc bện inox giúp triệt tiêu rung chấn, giảm ứng suất lên mối nối ren và đảm bảo sprinkler luôn ở đúng vị trí, không bị xoay lệch trong quá trình vận hành.

 (Ống chính)
 │
 │ áp lực nước
 ▼
 ┌────────────────────┐
 │ Nhánh ống PCCC │
 └─────────┬──────────┘
 │
 [Ren ngoài DN25]
 │
 ╔════════════════════════╗
 ║ Ống bện inox YB25-1500 ║ ← dài 1500mm, linh hoạt, giảm rung
 ╚════════════════════════╝
 │
 [Ren trong ½"/¾"]
 │
 ┌──────────┐
 │ Sprinkler │ ← đầu phun chữa cháy
 └──────────┘
 ↓
 Phun nước bao phủ khu vực cháy

Nhờ chiều dài lớn và tính đàn hồi của vật liệu inox, ống mềm có thể uốn cong theo mọi hướng để lắp đặt ở vị trí mong muốn mà không gây gãy hoặc biến dạng. Khi nhiệt độ môi trường tăng đến ngưỡng kích hoạt sprinkler (68–74°C), bóng thủy tinh vỡ và nước phun ra ngay lập tức, đảm bảo phạm vi chữa cháy bao phủ chính xác.

Ưu điểm nổi bật

Chiều dài mở rộng: 1500 mm cho phép kết nối đầu phun cách xa nhánh ống chính, phù hợp cho trần cao hoặc khu vực có kết cấu dầm phức tạp.

Độ linh hoạt cao: Có thể uốn cong đa hướng, dễ dàng điều chỉnh vị trí đầu phun sau khi lắp đặt mà không cần tháo rời toàn bộ cụm.

Giảm rung & chịu áp vượt trội: Lớp bện thép không gỉ hấp thụ dao động, duy trì áp suất ổn định trong đường ống khi hệ thống hoạt động.

Thi công nhanh chóng: Không cần hàn hay cắt, chỉ cần vặn ren và cố định khung đỡ – giúp tiết kiệm đến 70% thời gian thi công so với ống cứng truyền thống.

Tuổi thọ dài lâu: Vật liệu SUS304 chống ăn mòn và chịu nhiệt, đảm bảo độ bền trên 15 năm trong điều kiện tiêu chuẩn.

Ứng dụng tiêu biểu

Ống nối mềm Yong Won YB25-1500 được ứng dụng trong hệ thống sprinkler tại trung tâm thương mại, nhà máy, kho hàng, nhà thi đấu, khu phức hợp, tầng hầm bãi xe và tòa nhà cao tầng. Với khả năng chịu uốn và chiều dài lớn, sản phẩm phù hợp cho không gian trần kỹ thuật rộng hoặc khu vực có nhiều chướng ngại vật như ống HVAC, đèn chiếu sáng, dầm thép.

YB25-1500 đặc biệt được ưa chuộng trong các công trình công nghiệp nơi yêu cầu bố trí đầu phun ở độ cao lớn mà không ảnh hưởng đến kết cấu trần. Nhờ lớp bện inox, sản phẩm có khả năng chống rung hiệu quả, giúp hệ thống sprinkler vận hành ổn định trong thời gian dài mà không cần bảo trì thường xuyên.

Sản phẩm tuân thủ tiêu chuẩn NFPA 13, UL 2443 và FM Approval, đảm bảo hiệu suất phun, độ kín tuyệt đối và độ bền cao trong môi trường khắc nghiệt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định vị trí đầu sprinkler trên bản vẽ. Dùng thanh đỡ dài 1500 mm cố định vuông góc với khung trần để đầu phun nằm đúng vị trí thiết kế.

Bước 2: Lắp khung giảm (reducer bracket) và kẹp T-Bar lên thanh đỡ. Cố định tạm bằng vít bướm để điều chỉnh linh hoạt khi lắp sprinkler.

Bước 3: Gắn đầu ren ngoài DN25 của ống mềm vào nhánh ống cấp nước bằng keo PTFE. Siết đều lực, không xoắn ống để tránh biến dạng.

Bước 4: Uốn nhẹ ống mềm sao cho đầu ren trong trùng với vị trí sprinkler, đảm bảo bán kính uốn ≥150 mm, không bẻ gấp góc nhọn.

Bước 5: Gắn đầu sprinkler vào ren trong ½” hoặc ¾”. Chỉnh hướng phun thẳng đứng, cố định khung giảm bằng vít bướm.

Bước 6: Thử áp lực nước 13.8 bar trong 30 phút. Kiểm tra kỹ các khớp nối, siết lại nếu phát hiện rò nước hoặc rung nhẹ.

Bước 7: Sau khi thử áp đạt yêu cầu, vận hành thử sprinkler để kiểm tra lưu lượng và vùng phun bao phủ. Điều chỉnh nhẹ nếu cần.

Bước 8: Định kỳ kiểm tra hệ thống PCCC 6 tháng/lần. Làm sạch bề mặt ống, thay ron EPDM khi có dấu hiệu lão hóa hoặc rò rỉ.

Ống nối mềm Yong Won YB25-1500 là lựa chọn tối ưu cho các công trình quy mô lớn cần độ linh hoạt cao và độ bền vượt trội. Với chiều dài mở rộng, cấu trúc bện inox chắc chắn và tiêu chuẩn UL/FM quốc tế, sản phẩm đảm bảo an toàn tuyệt đối, tiết kiệm thời gian thi công và mang lại hiệu suất phun chữa cháy tối đa cho mọi hệ thống sprinkler hiện đại.
