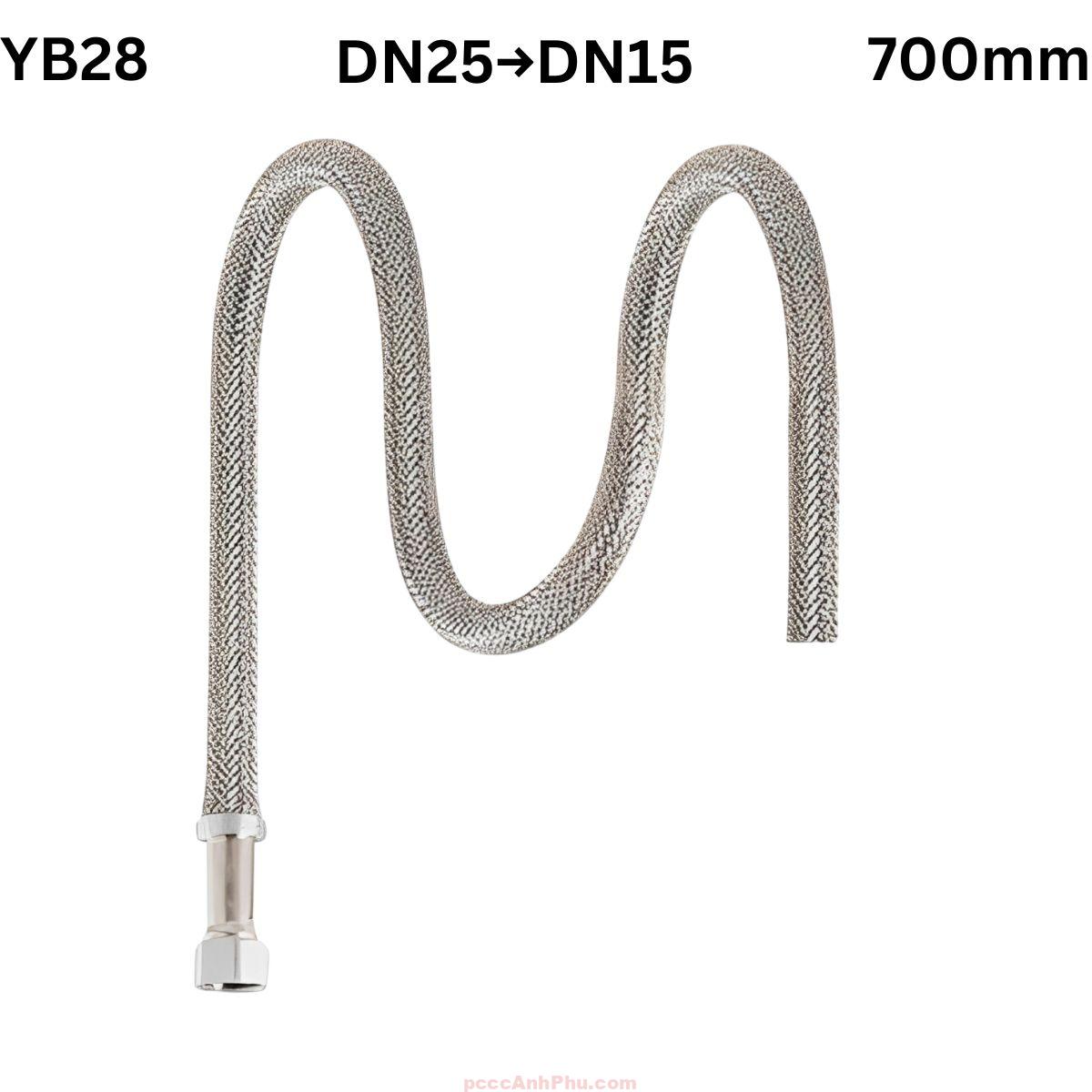

Ống nối mềm Flexdrop Yong Won YB28 700mm

Ống nối mềm Yong Won YB28-700

Ống nối mềm Yong Won YB28-700 là model bện inox cao cấp thuộc dòng Flex Drop UL/FM, được thiết kế đặc biệt cho hệ thống sprinkler phòng cháy chữa cháy tự động trong các công trình hiện đại. Với đường kính trong 28 mm và chiều dài 700 mm, sản phẩm này cung cấp lưu lượng lớn hơn, phù hợp cho khu vực cần cột áp cao hoặc yêu cầu mật độ phun lớn hơn so với dòng YB25 tiêu chuẩn.

Ống YB28-700 sử dụng vật liệu thép không gỉ SUS304 cùng lớp bện inox xoắn kép, đạt chứng nhận quốc tế UL 2443 và FM Approval. Nhờ cấu trúc bền bỉ và khả năng chịu áp suất tới 13.8 bar, sản phẩm đảm bảo hoạt động ổn định trong môi trường khắc nghiệt, giảm rung, chống rò nước và duy trì lưu lượng ổn định trong toàn hệ thống sprinkler. Đây là lựa chọn tiêu chuẩn cho công trình cao cấp như sân bay, trung tâm thương mại, bệnh viện hoặc nhà máy điện tử.

Xem đầy đủ các sản phẩm: ống nối mềm sprinkler

Cấu tạo tổng quan

Toàn bộ cụm YB28-700 được thiết kế dạng module, cho phép tháo lắp nhanh và dễ dàng điều chỉnh khi thay đổi vị trí đầu phun. Cấu trúc bện kép giúp gia tăng khả năng chịu áp lực và kéo dài tuổi thọ ống, đồng thời giảm thiểu dao động trong khi hệ thống vận hành.

Nguyên lý hoạt động

Ống nối mềm Yong Won YB28-700 hoạt động như cầu nối đàn hồi giữa nhánh ống chính và đầu phun sprinkler. Khi hệ thống được kích hoạt, nước áp lực cao chảy qua ống bện inox và phun ra từ sprinkler để dập lửa. Nhờ lớp bện ngoài, ống hấp thụ rung động, giảm lực tác động lên ren nối và ngăn hiện tượng xoắn ống trong khi thi công hoặc vận hành.

              (Ống chính)
                   │
                   │ áp lực nước
                   ▼
          ┌────────────────────┐
          │    Nhánh ống PCCC   │
          └────────┬───────────┘
                   │
            [Ren ngoài DN25]
                   │
          ╔══════════════════════╗
          ║  Ống bện inox YB28-700   ║ ← đường kính 28 mm, chịu áp 13.8 bar
          ╚══════════════════════╝
                   │
            [Ren trong ½"/¾"]
                   │
             ┌──────────┐
             │ Sprinkler │ ← đầu phun chữa cháy
             └──────────┘
                   ↓
             Phun nước dập cháy

Khi nhiệt độ môi trường đạt 68–74 °C, bóng thủy tinh trong sprinkler vỡ, nước lập tức phun ra vùng cháy. Lớp bện inox bảo vệ ống khỏi rung lắc và biến dạng, đảm bảo lưu lượng phun ổn định và độ kín tuyệt đối. Cấu trúc này cho phép lắp đặt nhanh, hạn chế sai lệch vị trí đầu phun trong suốt vòng đời hệ thống.

Ưu điểm nổi bật

Hiệu suất lưu lượng cao: Đường kính 28 mm giúp tăng lưu lượng nước đến đầu phun, phù hợp khu vực cần phun mạnh hoặc phạm vi bao phủ rộng.

Chống rung và chịu lực tốt: Cấu trúc bện kép hấp thụ dao động, đảm bảo độ ổn định tuyệt đối khi hệ thống hoạt động dưới áp lực cao.

Lắp đặt nhanh: Không cần hàn hay cắt ống cứng, lắp đặt bằng tay siết ren và cố định khung trong vài phút.

Độ bền vượt trội: Thép không gỉ SUS304 chống ăn mòn, chịu được độ ẩm cao, thích hợp với môi trường khắc nghiệt.

Thẩm mỹ & tiện bảo trì: Toàn bộ cụm ẩn trong trần, dễ tháo lắp và điều chỉnh khi cần thay đổi bố cục sprinkler.

Ứng dụng tiêu biểu

Ống mềm Yong Won YB28-700 được sử dụng trong các công trình yêu cầu cột áp cao và mật độ phun lớn như trung tâm thương mại, nhà máy, sân bay, bến tàu, kho lạnh và tòa nhà văn phòng cao tầng. Chiều dài 700 mm thích hợp cho trần thấp hoặc khu vực bố trí sprinkler gần nhánh cấp nước.

Sản phẩm đặc biệt hữu ích trong không gian hạn chế như hành lang kỹ thuật, phòng máy và khu vực có hệ thống ống dày đặc. Cấu trúc linh hoạt giúp kỹ sư dễ dàng bố trí đầu phun ở đúng vị trí tiêu chuẩn NFPA mà không cần thêm phụ kiện co nối.

Hướng dẫn lắp đặt và vận hành

Bước 1: Đánh dấu vị trí đầu sprinkler trên trần. Cố định thanh đỡ 700 mm song song trần, bảo đảm đầu phun ở trung tâm ô trần.

Bước 2: Lắp khung giảm (Reducer Bracket) và kẹp T-Bar lên thanh đỡ. Siết nhẹ vít bướm để có thể điều chỉnh sau.

Bước 3: Gắn đầu ren ngoài DN25 của ống mềm vào nhánh ống cấp nước, sử dụng keo PTFE để làm kín ren.

Bước 4: Uốn cong nhẹ nhàng ống mềm, đảm bảo bán kính uốn ≥ 76 mm để lưu lượng không bị giảm.

Bước 5: Gắn đầu sprinkler vào ren trong ½” hoặc ¾”, chỉnh hướng phun thẳng xuống và cố định khung.

Bước 6: Thử áp lực 13.8 bar trong 30 phút, kiểm tra toàn bộ mối nối. Nếu không rò rỉ, hệ thống đạt tiêu chuẩn nghiệm thu.

Bước 7: Vận hành thử sprinkler, kiểm tra tầm phun và hướng phun, sau đó hoàn thiện bề mặt trần.

Bước 8: Định kỳ bảo trì 6 tháng/lần, làm sạch bề mặt bện inox và thay ron EPDM nếu có dấu hiệu lão hóa.

Với khả năng chịu áp cao, lưu lượng lớn và độ bền cơ học tuyệt vời, ống nối mềm Yong Won YB28-700 đem lại giải pháp tối ưu cho các công trình đòi hỏi hệ thống sprinkler hoạt động ổn định, an toàn và đạt chuẩn quốc tế. Cấu trúc bện inox không chỉ đảm bảo độ tin cậy mà còn giảm thiểu thời gian thi công và chi phí bảo trì trong suốt vòng đời công trình.
