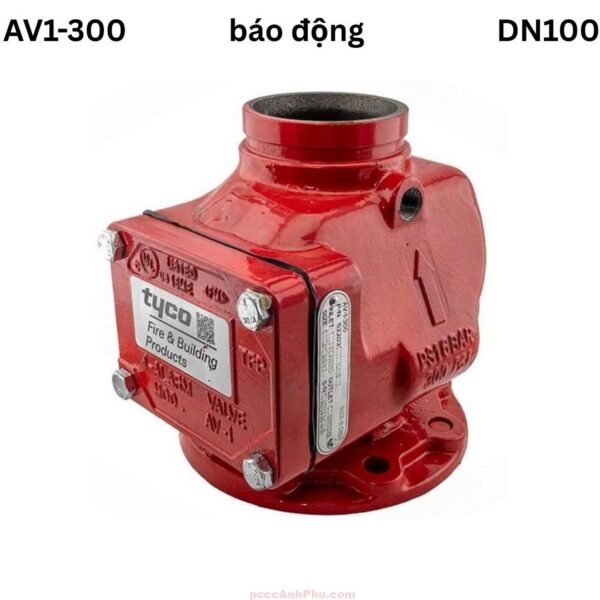

Van báo động Tyco AV-1-300 DN100

Giới thiệu Van báo động Tyco AV-1-300 DN100

Van báo động Tyco AV-1-300 DN100 là model kích thước trung bình trong dòng AV-1-300 nổi tiếng của Tyco Fire Protection. Với đường kính DN100 (4”), sản phẩm được thiết kế để đáp ứng nhu cầu lưu lượng lớn hơn so với DN65, phù hợp cho các công trình trung và đại quy mô cần hệ thống PCCC hoạt động ổn định, tin cậy.

Sản phẩm có khả năng làm việc ở áp suất tối đa 300 psi (≈ 20.7 bar), cao hơn đáng kể so với đa số van báo động khác. Đây là ưu điểm giúp Tyco AV-1-300 DN100 vận hành hiệu quả trong môi trường có áp lực nước cao, chẳng hạn tòa nhà cao tầng, khu công nghiệp, nhà máy điện hoặc trung tâm thương mại lớn.

Bên cạnh khả năng chịu áp suất vượt trội, AV-1-300 DN100 còn được tích hợp báo động kép: chuông thủy lực tạo cảnh báo cơ học và công tắc áp lực gửi tín hiệu điện về trung tâm. Nhờ đó, hệ thống vừa cảnh báo tại chỗ, vừa thông báo từ xa, đảm bảo an toàn tuyệt đối cho công trình.

Xem đầy đủ các sản phẩm: cụm van báo động

Cấu tạo tổng quan

Tyco AV-1-300 DN100 được thiết kế chắc chắn, sử dụng vật liệu cao cấp để đảm bảo tuổi thọ và độ tin cậy lâu dài. Cấu tạo bao gồm thân van chịu áp lực, đĩa van (clapper), trục truyền động, vòng đệm làm kín, buồng trì hoãn, chuông thủy lực, công tắc áp lực và đồng hồ áp suất. Các chi tiết này phối hợp nhịp nhàng, mang lại khả năng báo động và cấp nước chữa cháy chính xác.

Thành phần	Vật liệu	Chức năng
Thân van	Gang cầu phủ epoxy	Chịu áp lực chính, bao bọc toàn bộ kết cấu
Đĩa van (Clapper)	Inox 304 / hợp kim	Đóng mở khi áp suất thay đổi
Trục van	Inox 304	Kết nối và truyền lực cho đĩa van
Vòng đệm	NBR / EPDM	Làm kín, ngăn rò rỉ trong quá trình vận hành
Buồng trì hoãn	Thép mạ kẽm	Ổn định áp lực, ngăn báo động giả
Chuông thủy lực	Hợp kim nhôm	Phát tín hiệu âm thanh báo động
Công tắc áp lực	Điện tử	Truyền tín hiệu điện về trung tâm báo cháy
Đồng hồ áp suất	Inox	Giám sát áp lực hệ thống
Van bi phụ trợ	Đồng / Inox	Hỗ trợ kiểm tra, bảo trì, xả nước

Kiểu kết nối

Tyco AV-1-300 DN100 hỗ trợ nhiều loại kết nối linh hoạt, giúp lắp đặt thuận tiện trong nhiều loại công trình. Việc đa dạng chuẩn kết nối giúp sản phẩm dễ dàng thích ứng với hạ tầng đường ống hiện có, đồng thời giảm chi phí thi công.

Loại kết nối	Mô tả
Flanged × Flanged	Kết nối mặt bích – mặt bích, dễ lắp đặt, phù hợp hệ thống cố định
Flanged × Grooved	Kết nối mặt bích – rãnh, lý tưởng cho hệ thống kết hợp nhiều loại ống
Grooved × Grooved	Kết nối rãnh – rãnh, thi công nhanh, tiết kiệm thời gian lắp đặt

Sản phẩm được chứng nhận quốc tế UL Listed, C-UL Listed và FM Approved, đảm bảo an toàn và hiệu suất trong mọi hệ thống PCCC đạt chuẩn NFPA.

Tiêu chuẩn kết nối và áp suất làm việc

Van báo động Tyco AV-1-300 DN100 được chế tạo để hoạt động trong môi trường khắc nghiệt. Áp suất làm việc 300 psi kết hợp dải nhiệt độ 4–70°C cho phép van hoạt động ổn định trong các công trình yêu cầu cao về an toàn cháy nổ.

Thông số	Giá trị
Áp suất làm việc tối đa	300 psi (≈ 20.7 bar)
Nhiệt độ môi trường	4°C – 70°C
Kết nối	Flanged / Grooved (tùy chọn)
Kích thước DN	DN100 (4”)
Chứng nhận	UL, C-UL, FM

Nguyên lý hoạt động

Ở trạng thái bình thường, AV-1-300 DN100 duy trì áp lực ổn định, với đĩa van đóng giữ nước trong hệ thống. Khi sprinkler mở do nhiệt độ tăng cao, áp lực giảm khiến đĩa van bật mở, dòng nước lớn chảy vào hệ thống để dập lửa.

Một phần nước chảy vào buồng trì hoãn, giữ lại áp lực tức thời để tránh báo động giả. Khi áp lực duy trì ổn định, chuông thủy lực phát tín hiệu âm thanh, đồng thời công tắc áp lực truyền tín hiệu điện đến trung tâm báo cháy. Nhờ đó, hệ thống vừa cảnh báo tại chỗ, vừa kích hoạt từ xa, đảm bảo phản ứng nhanh và chính xác.

Cơ chế kép này kết hợp giữa cơ khí và điện tử, tạo ra sự tin cậy tuyệt đối. Dù một hệ thống gặp sự cố, hệ thống còn lại vẫn tiếp tục báo động, giữ cho công trình luôn trong trạng thái an toàn.

Ưu điểm nổi bật

Chịu áp lực lớn: Với mức 300 psi, Tyco AV-1-300 DN100 vượt trội hơn nhiều van báo động khác, phù hợp cho công trình cao tầng hoặc khu vực dùng bơm áp lực cao.

Bền bỉ: Thân gang cầu phủ epoxy, chi tiết inox 304 và đồng đảm bảo chống ăn mòn, chịu lực tốt, duy trì tuổi thọ nhiều năm.

Báo động kép: Chuông thủy lực và công tắc áp lực điện tử phối hợp tạo ra cảnh báo kép, giúp người quản lý nắm bắt tình hình kịp thời và chính xác.

Giảm báo động giả: Buồng trì hoãn loại bỏ các dao động áp lực tức thời, tránh lãng phí tài nguyên và gây nhầm lẫn trong quản lý.

Đa dạng kết nối: Flanged × Flanged, Flanged × Grooved hoặc Grooved × Grooved, phù hợp với nhiều loại đường ống và yêu cầu thi công khác nhau.

Đạt chuẩn toàn cầu: UL, C-UL và FM Approved khẳng định chất lượng sản phẩm, giúp nó được tin dùng ở nhiều quốc gia và dự án quốc tế.

Ứng dụng tiêu biểu

Tyco AV-1-300 DN100 được ứng dụng trong nhiều công trình quy mô vừa và lớn. Trong dân dụng, sản phẩm lắp đặt tại khách sạn, trung tâm thương mại, tòa nhà văn phòng, bệnh viện và trường học, nơi đòi hỏi hệ thống chữa cháy hoạt động chính xác và liên tục.

Trong công nghiệp, DN100 thích hợp với nhà máy sản xuất, khu công nghiệp, kho xưởng và logistic center. Với khả năng chịu áp lực lớn, van cung cấp lưu lượng nước ổn định ngay cả trong trường hợp cháy quy mô lớn.

Sản phẩm còn được tin dùng tại cảng, sân bay và hạ tầng trọng điểm, nơi yêu cầu tiêu chuẩn PCCC khắt khe theo NFPA và FM Global. Đây là lựa chọn an toàn và hiệu quả cho các công trình hiện đại có mật độ người và hàng hóa cao.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt Tyco AV-1-300 DN100, cần đặt theo phương thẳng đứng, đúng chiều dòng chảy in trên thân van. Đường ống phải vệ sinh sạch, gioăng kiểm tra kỹ và bulông siết chặt đều để tránh rò rỉ.

Sau khi lắp đặt, thử nghiệm bằng van test để kiểm tra chuông thủy lực và công tắc áp lực. Chuông cần phát âm thanh rõ, công tắc áp lực truyền tín hiệu điện về trung tâm nhanh chóng. Trong vận hành, giám sát áp lực qua đồng hồ và bảo dưỡng định kỳ 6 tháng/lần, bao gồm vệ sinh y lọc, thay gioăng và kiểm tra tín hiệu báo động.

Bảo dưỡng đúng quy trình giúp AV-1-300 DN100 duy trì hiệu quả lâu dài, đảm bảo hệ thống chữa cháy luôn trong trạng thái sẵn sàng cho mọi tình huống khẩn cấp.
