Giới thiệu sản phẩm

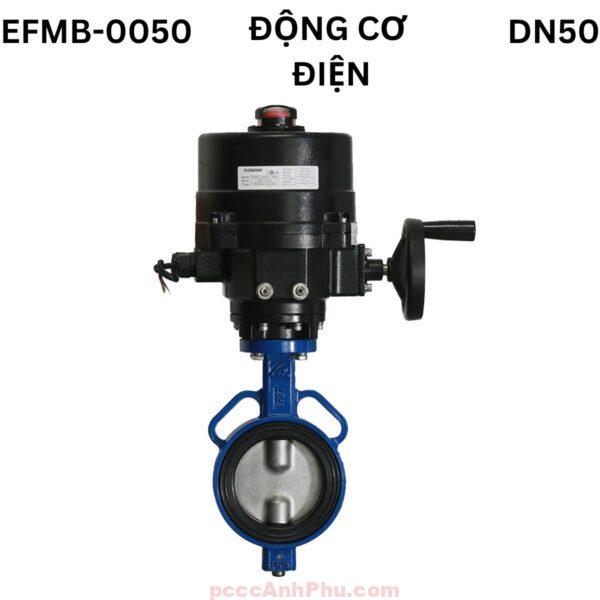

Van bướm điều khiển điện ShinYi EOM DN50 là dòng van bướm tự động sử dụng mô-tơ điện để điều khiển đóng mở thay cho thao tác tay quay. Dòng sản phẩm này được thiết kế dành cho các hệ thống nước, PCCC, xử lý nước thải và dây chuyền HVAC, nơi cần độ chính xác, độ kín và khả năng tự động hóa cao. Với thiết kế nhỏ gọn, độ bền cao và khả năng vận hành êm, EOM DN50 được xem là lựa chọn tối ưu cho những công trình đòi hỏi kiểm soát lưu lượng linh hoạt.
Thân van được đúc từ gang cầu GGG50 phủ lớp sơn epoxy 250-300 µm chống ăn mòn, đĩa van làm bằng inox 304 đảm bảo độ cứng và khả năng chống oxy hóa tốt. Gioăng EPDM đúc liền thân cho phép van kín tuyệt đối khi đóng, giảm thất thoát lưu lượng và hạn chế rung động trong đường ống. Điểm nổi bật nằm ở bộ truyền động điện model EFMB-0050 – mô-tơ mini được ShinYi thiết kế riêng cho van cỡ nhỏ (DN50-DN80), có moment xoắn 80 N·m và cơ chế Fail-safe tự động đóng van khi mất điện.
Bộ mô-tơ EFMB kết nối trực tiếp với trục van qua mặt bích ISO 5211, giúp truyền lực xoắn đồng tâm, giảm ma sát và không cần bộ truyền trung gian. Toàn bộ mô-đun đạt cấp bảo vệ IP67, có thể làm việc ổn định trong môi trường ẩm hoặc ngoài trời. Với cấu trúc này, van EOM DN50 vừa đảm bảo độ bền cơ học, vừa đáp ứng yêu cầu vận hành điện tự động của các hệ thống công nghiệp hiện đại.
Xem đầy đủ các sản phẩm: van cánh bướm
Cấu tạo tổng quan
Van EOM DN50 bao gồm hai phần chính: cụm thân van cơ học và cụm mô-tơ điện EFMB-0050. Thân van được thiết kế kiểu wafer kẹp giữa hai mặt bích, phù hợp tiêu chuẩn BS 5155 / API 609. Bộ mô-tơ truyền moment trực tiếp lên trục inox, giúp đĩa xoay ¼ vòng để đóng mở dòng chảy. Cấu tạo chi tiết được thể hiện trong bảng sau:
| Thành phần | Vật liệu / Model | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 phủ epoxy | Đúc liền khối, lớp phủ epoxy 250-300 µm chống ăn mòn, chịu áp PN16 |
| Đĩa van (Disc) | Inox 304 – ASTM A351 CF8 | Bề mặt bóng, giảm ma sát, chống rỉ sét, chịu ăn mòn nhẹ |
| Trục van (Shaft) | Inox 410 – AISI 410 | Truyền moment trực tiếp, chống xoắn và biến dạng cơ học |
| Vòng đệm (Seat) | EPDM | Độ đàn hồi cao, kín tuyệt đối, chịu nhiệt –10 ÷ 80 °C |
| Bộ truyền động điện | EFMB-0050 | Moment 80 N·m / Thời gian 22 / 15 s (AC 220 V – DC 24 V & Fail-safe) / Chế độ ON-OFF / Cấp IP67 / Tự đóng khi mất điện |
Mô-tơ EFMB-0050 có công suất 10 W, sử dụng nguồn AC 220 V hoặc DC 24 V, tích hợp công tắc hành trình giới hạn góc quay. Cấu trúc bánh răng thép kết hợp ổ bi đỡ kép giúp mô-tơ vận hành êm, giảm tiếng ồn dưới 40 dB. Trong điều kiện mất điện, lò xo hồi bên trong kích hoạt cơ chế Fail-safe, tự đưa đĩa van về trạng thái đóng. Đây là đặc điểm khiến EOM DN50 rất phù hợp cho hệ thống PCCC hoặc đường ống áp lực thấp cần an toàn tuyệt đối.
Toàn bộ cụm mô-tơ được gắn bằng ốc lục giác mạ kẽm, có gioăng đệm cao su tại mặt tiếp xúc để chống nước xâm nhập. Trục truyền được tôi cứng bề mặt và xử lý chống gỉ, giúp tuổi thọ vận hành đạt trên 20 000 chu kỳ mở/đóng.
Nguyên lý hoạt động
Khi nhận tín hiệu đóng/mở từ tủ điều khiển, mô-tơ EFMB quay trục van 90°, kéo theo đĩa inox xoay quanh trục tâm. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín nhờ lực ép của vòng đệm EPDM. Cảm biến giới hạn hành trình trong motor tự ngắt nguồn khi đạt góc tối đa, tránh quá tải cơ học.
Ở chế độ DC 24 V Fail-safe, khi mất điện, năng lượng tích trữ trong lò xo hồi trả trục về vị trí đóng trong vòng ≤ 15 giây, đảm bảo không xảy ra rò rỉ hoặc hồi áp. Tốc độ quay 22 s (AC) – 15 s (DC Fail-safe) giúp chuyển động mượt và ổn định, phù hợp cho hệ thống cần phản ứng nhanh nhưng vẫn êm ái.
Van được kết nối điều khiển qua relay hoặc PLC. Tín hiệu phản hồi trạng thái mở/đóng (limit switch) gửi về phòng điều khiển, giúp giám sát chính xác vị trí van trong thời gian thực. Hệ thống có thể tích hợp thêm cảm biến lưu lượng hoặc áp suất để đóng/mở tự động theo thông số vận hành.
Ưu điểm nổi bật
1. Tự động hóa hoàn toàn: EFMB-0050 cho phép điều khiển từ xa, nhận lệnh trực tiếp qua tủ điện hoặc hệ thống SCADA, giảm nhân công vận hành.
2. Thiết kế nhỏ gọn: Toàn bộ cụm motor-van chỉ cao ≈ 220 mm, dễ lắp ở không gian hẹp, tủ van hoặc hộp kỹ thuật tầng.
3. An toàn tuyệt đối: Chức năng Fail-safe giúp van tự đóng khi mất điện, đặc biệt hữu ích trong hệ PCCC và xử lý nước sạch.
4. Bền bỉ với môi trường: Motor IP67 chống nước, thân van phủ epoxy chống ăn mòn, dùng tốt cả trong nhà và ngoài trời.
5. Vận hành êm, tiết kiệm điện: Motor công suất nhỏ nhưng moment lớn, giảm tiếng ồn, tiết kiệm đến 40 % điện năng so với mô-tơ đồng trục thông thường.
Nhược điểm
1. Giá thành cao hơn van tay gạt cùng kích cỡ do có bộ truyền động điện tích hợp.
2. Chỉ có chế độ ON/OFF, chưa hỗ trợ điều tiết góc mở Modulation.
3. Cần nguồn điện ổn định và kiểm tra định kỳ công tắc hành trình.
4. Không thích hợp cho môi trường hóa chất ăn mòn mạnh hoặc nước biển.
Ứng dụng tiêu biểu
Van bướm điều khiển điện ShinYi EOM DN50 được dùng phổ biến trong hệ thống PCCC tự động, nơi cần van đóng mở nhanh khi nhận tín hiệu báo cháy. Cơ chế Fail-safe đảm bảo nguồn nước luôn được kiểm soát an toàn khi mất điện.
Trong lĩnh vực xử lý nước và HVAC, EOM DN50 được lắp ở tuyến nhánh để điều tiết lưu lượng. Motor EFMB phản ứng nhanh, giúp duy trì áp suất ổn định và tránh dao động lưu lượng khi hệ thống thay đổi tải.
Trong công nghiệp thực phẩm và dược phẩm, nhờ vật liệu inox và EPDM, van không gây nhiễm bẩn nguồn nước, thích hợp cho dây chuyền CIP hoặc RO. Ngoài ra, nhờ kích thước nhỏ, EOM DN50 cũng được dùng trong trạm bơm, khu căn hộ và hệ thống điều khiển khu vực.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra kích thước mặt bích DN50, tình trạng gioăng đệm, nguồn điện AC/DC và tín hiệu điều khiển.
Bước 2 – Lắp cơ khí: Đặt van vào vị trí giữa hai mặt bích, siết bulon theo hình sao để phân lực đều. Không dùng lực ép lệch vì có thể cong trục hoặc biến dạng đĩa.
Bước 3 – Đấu điện: Kết nối nguồn AC 220 V hoặc DC 24 V vào terminal mô-tơ theo sơ đồ hãng. Nếu dùng Fail-safe, kiểm tra cực dương âm chính xác để đảm bảo hướng quay.
Bước 4 – Chạy thử: Kích hoạt tín hiệu ON/OFF, quan sát quá trình mở và đóng, xác nhận mô-tơ dừng đúng hành trình và tín hiệu phản hồi chính xác.
Bước 5 – Bảo trì định kỳ: Sáu tháng một lần, vệ sinh vỏ mô-tơ, bôi trơn trục, kiểm tra lực siết bulon và thay mới gioăng nếu có dấu hiệu lão hóa. Với khu vực ẩm ướt, nên lắp hộp che bảo vệ mô-tơ.
Thực hiện đúng quy trình lắp đặt giúp van hoạt động ổn định, không rò rỉ và duy trì tuổi thọ lâu dài. Nhờ motor EFMB-0050, EOM DN50 là lựa chọn tin cậy cho hệ thống tự động hóa nước, HVAC và PCCC, mang lại hiệu quả vận hành bền vững cho toàn bộ mạng lưới cấp thoát nước công trình.
