Giới thiệu sản phẩm
Van bướm gang tay quay BEIZE là dòng van cơ học chất lượng cao được sản xuất theo tiêu chuẩn Đức, chuyên dùng trong các hệ thống đường ống công nghiệp có áp lực làm việc PN16. Sản phẩm được thiết kế dạng wafer với cơ cấu điều khiển bằng tay quay và hộp số giảm tốc, giúp quá trình đóng mở nhẹ nhàng, chính xác và an toàn. Dải kích thước đa dạng từ DN50 đến DN600 cho phép ứng dụng linh hoạt trong nhiều lĩnh vực khác nhau như cấp nước, xử lý nước thải, PCCC, HVAC, và công nghiệp chế biến.
Van được chế tạo với thân gang GG25 phủ sơn epoxy cao cấp, đĩa van inox SUS304 chống ăn mòn, trục thép carbon mạ kẽm và gioăng EPDM kín tuyệt đối. Tay quay bằng gang hoặc thép dập kết hợp với hộp số bánh răng giúp vận hành nhẹ, êm và dễ dàng kiểm soát lưu lượng. Nhờ cấu trúc cơ học bền chắc và độ kín cao, dòng BEIZE là lựa chọn tối ưu cho các hệ thống vận hành ổn định, lâu dài.
Tham khảo thêm: valve bướm.
Cấu tạo tổng quan

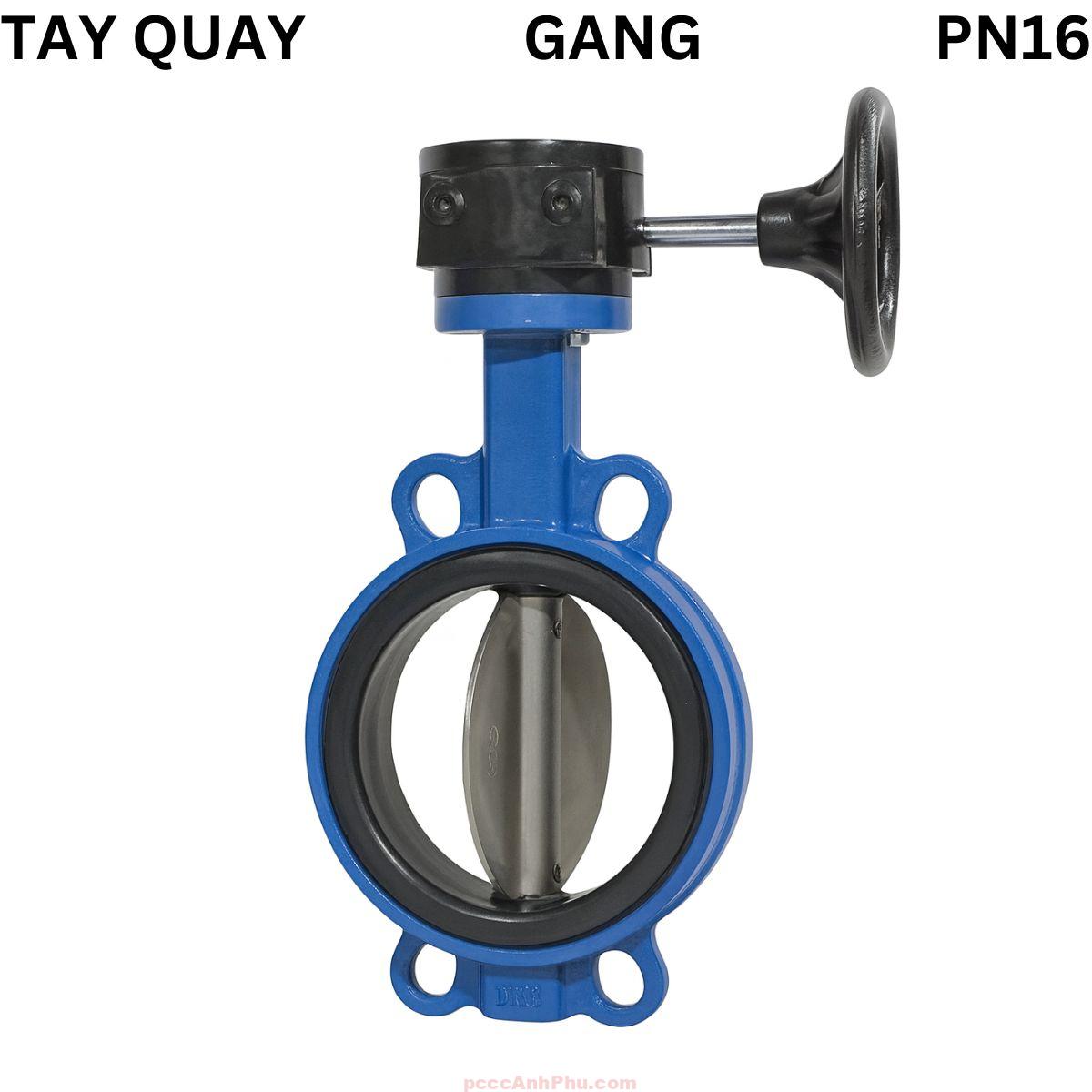

Van bướm tay quay BEIZE được thiết kế vững chắc, các chi tiết được gia công chính xác nhằm đảm bảo độ kín, độ bền và hiệu suất lưu thông dòng chảy cao. Bộ truyền động tay quay tích hợp hộp số giảm tốc giúp thao tác nhẹ nhàng, đặc biệt ở những van kích thước lớn (DN300 – DN600). Hình ảnh dưới đây minh họa cấu tạo chi tiết của van:
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang GG25 | Phủ epoxy chống ăn mòn, chịu áp lực PN16, độ bền cao |
| Đĩa van (Disc) | Inox SUS304 | Chống oxy hóa, bề mặt mịn giảm tổn thất áp suất |
| Gioăng làm kín (Seat) | EPDM | Kín tuyệt đối, chịu nhiệt -10°C → +120°C |
| Trục van (Shaft) | Thép carbon mạ kẽm | Truyền mô-men ổn định, chống gỉ |
| Tay quay (Gear Lever) | Gang / Thép dập | Vận hành nhẹ, có cơ cấu bánh răng định vị |
| Kết nối (Connection) | Wafer DIN PN16 | Tương thích JIS10K, ANSI150, dễ lắp đặt |
Trục van được gắn cố định với đĩa van thông qua chốt cơ khí chắc chắn, giúp truyền lực đều và hạn chế rung động. Cấu trúc này đảm bảo đĩa van vận hành ổn định trong môi trường áp lực cao. Ngoài ra, gioăng EPDM được thiết kế liền thân, dễ dàng thay thế khi cần bảo dưỡng.
Nguyên lý hoạt động
Van bướm BEIZE tay quay hoạt động dựa trên chuyển động xoay của đĩa van quanh trục cố định. Khi người vận hành xoay vô lăng, lực được truyền qua hộp số bánh răng làm quay trục van, khiến đĩa van chuyển động xoay 1/4 vòng (90°) để mở hoặc đóng dòng chảy. Khi đĩa nằm song song với hướng dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín, ngăn dòng lưu chất.
┌───────────────────────────────┐
│ Tay quay (Vô lăng) │
└──────────────┬────────────────┘
│
┌───────────────┐
│ Hộp số giảm tốc│
└───────────────┘
│
▼
┌──────────┐
│ Trục van │
└──────────┘
│
╔═════════════════════════╗
║ Đĩa van inox ║ ←→ Quay 0°–90°
╚═════════════════════════╝
↑ ↑
Đóng kín Mở hoàn toàn
Nhờ cơ cấu bánh răng trong hộp số, người vận hành chỉ cần tác dụng lực nhỏ vẫn có thể điều chỉnh được van kích thước lớn (như DN400, DN500 hoặc DN600). Hệ thống truyền động này cũng giúp tránh tình trạng sốc áp và tăng tuổi thọ của gioăng làm kín.
Ưu điểm nổi bật
1. Vận hành chính xác – lực nhẹ: Tay quay kết hợp hộp số giúp điều chỉnh góc mở dễ dàng, đảm bảo độ chính xác cao trong điều tiết lưu lượng.
2. Cấu trúc chắc chắn: Thân gang GG25 và đĩa inox 304 chịu được áp lực PN16, thích hợp cho cả môi trường nước sạch và nước thải.
3. Độ kín tuyệt đối: Gioăng EPDM ép chặt vào thân, ngăn rò rỉ hoàn toàn dù làm việc lâu dài.
4. Tuổi thọ cao: Tất cả chi tiết được gia công chính xác, chống ăn mòn, thích hợp vận hành liên tục.
5. Lắp đặt linh hoạt: Kiểu wafer giúp dễ dàng tháo lắp giữa hai mặt bích, tiết kiệm không gian và chi phí thi công.
6. Dễ bảo trì: Kết cấu cơ khí đơn giản, tháo lắp nhanh, thuận tiện khi cần thay gioăng hoặc kiểm tra hộp số.
7. An toàn vận hành: Hộp số có giới hạn góc quay và chốt khóa an toàn, tránh quá hành trình.
8. Ứng dụng đa dạng: Phù hợp với nhiều hệ thống – từ nước, khí, hơi lạnh đến dung môi trung tính.

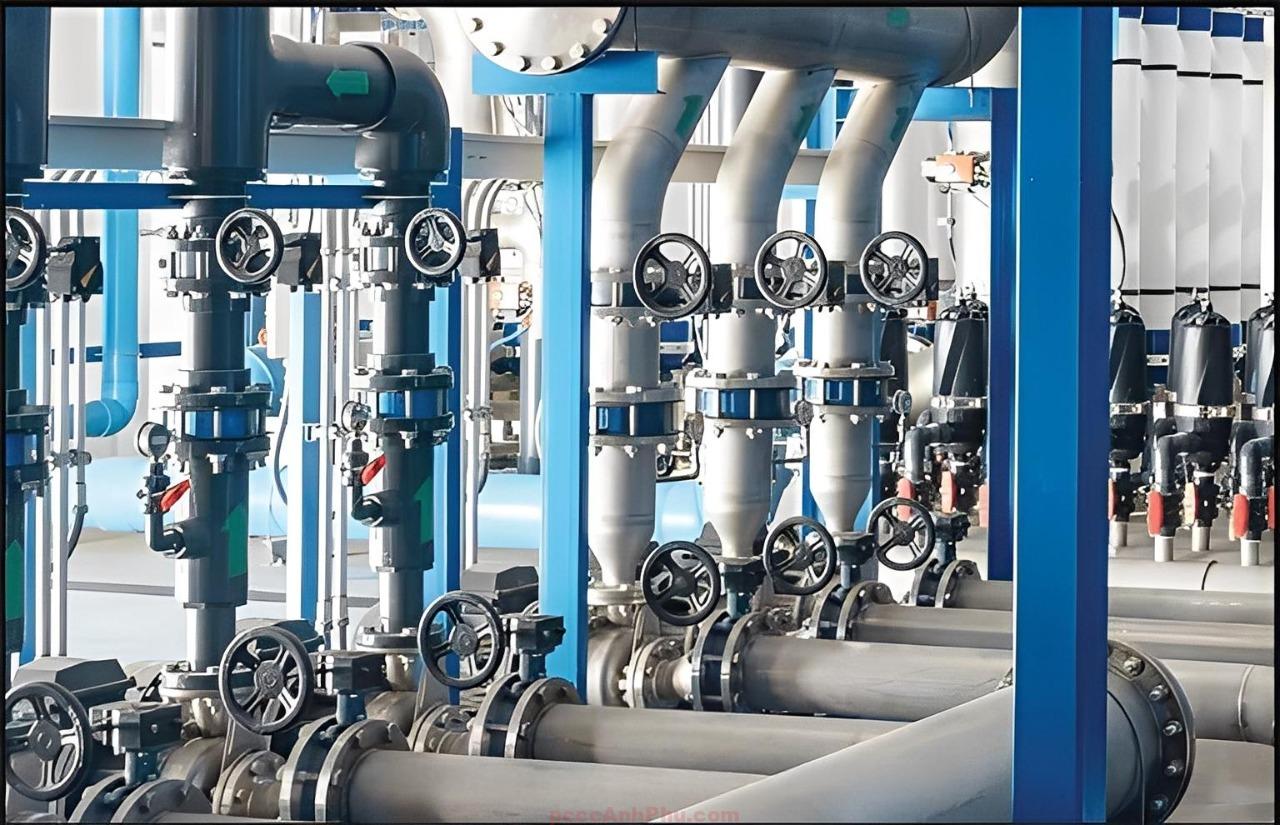

Ứng dụng tiêu biểu
1. Hệ thống cấp thoát nước: Dùng để đóng mở, điều tiết nước tại các trạm bơm, nhà máy nước và hệ thống phân phối chính.
2. Xử lý nước thải: Van đảm bảo điều tiết ổn định trong các công đoạn lắng, lọc và bể chứa.
3. HVAC – Chiller: Ứng dụng trong hệ thống làm mát, điều hòa trung tâm, giúp cân bằng áp suất và lưu lượng.
4. Phòng cháy chữa cháy: Sử dụng tại các tuyến ống sprinkler, trạm bơm và van khu vực PCCC.
5. Ngành thực phẩm: Đĩa inox SUS304 đảm bảo an toàn vệ sinh, không gây nhiễm bẩn dung dịch.
6. Công nghiệp hóa chất nhẹ: Dùng cho nước muối, dung môi trung tính, khí và hơi lạnh áp lực thấp.
7. Nhà máy sản xuất: Ứng dụng trong hệ thống cấp nước, làm mát và dẫn lưu môi chất tuần hoàn.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích, đồng tâm của đường ống và tình trạng gioăng. Đảm bảo bề mặt sạch, không cặn bẩn.
Bước 2 – Đặt van: Đặt van giữa hai mặt bích PN16, giữ đĩa van mở 10° để tránh kẹt khi siết bulong.
Bước 3 – Siết bulong: Siết đều theo hình sao, không lệch trục, đảm bảo lực phân bố đều quanh thân van.
Bước 4 – Kiểm tra tay quay: Đảm bảo vô lăng xoay nhẹ, hộp số hoạt động êm, không phát tiếng kẹt hoặc rung.
Bước 5 – Thử áp và vận hành: Quay tay thử đóng/mở nhiều lần, quan sát đĩa van xoay trơn tru và đóng kín hoàn toàn.
Bước 6 – Bảo trì định kỳ: Mỗi 6 tháng kiểm tra hộp số, tra dầu bôi trơn, thay gioăng nếu bị chai hoặc biến dạng.
Lưu ý an toàn: Không dùng lực quá mạnh khi quay vô lăng, không lắp van trong môi trường có axit mạnh hoặc nhiệt độ vượt 120°C. Trước khi bảo trì, đảm bảo hệ thống đã xả áp hoàn toàn.
Tổng kết: Với thiết kế bền bỉ, vận hành dễ dàng và khả năng ứng dụng linh hoạt trên dải kích thước từ DN50 đến DN600, van bướm gang tay quay BEIZE là lựa chọn hàng đầu cho các hệ thống công nghiệp và dân dụng hiện đại, đảm bảo độ bền, an toàn và hiệu quả lâu dài.
