Giới thiệu sản phẩm

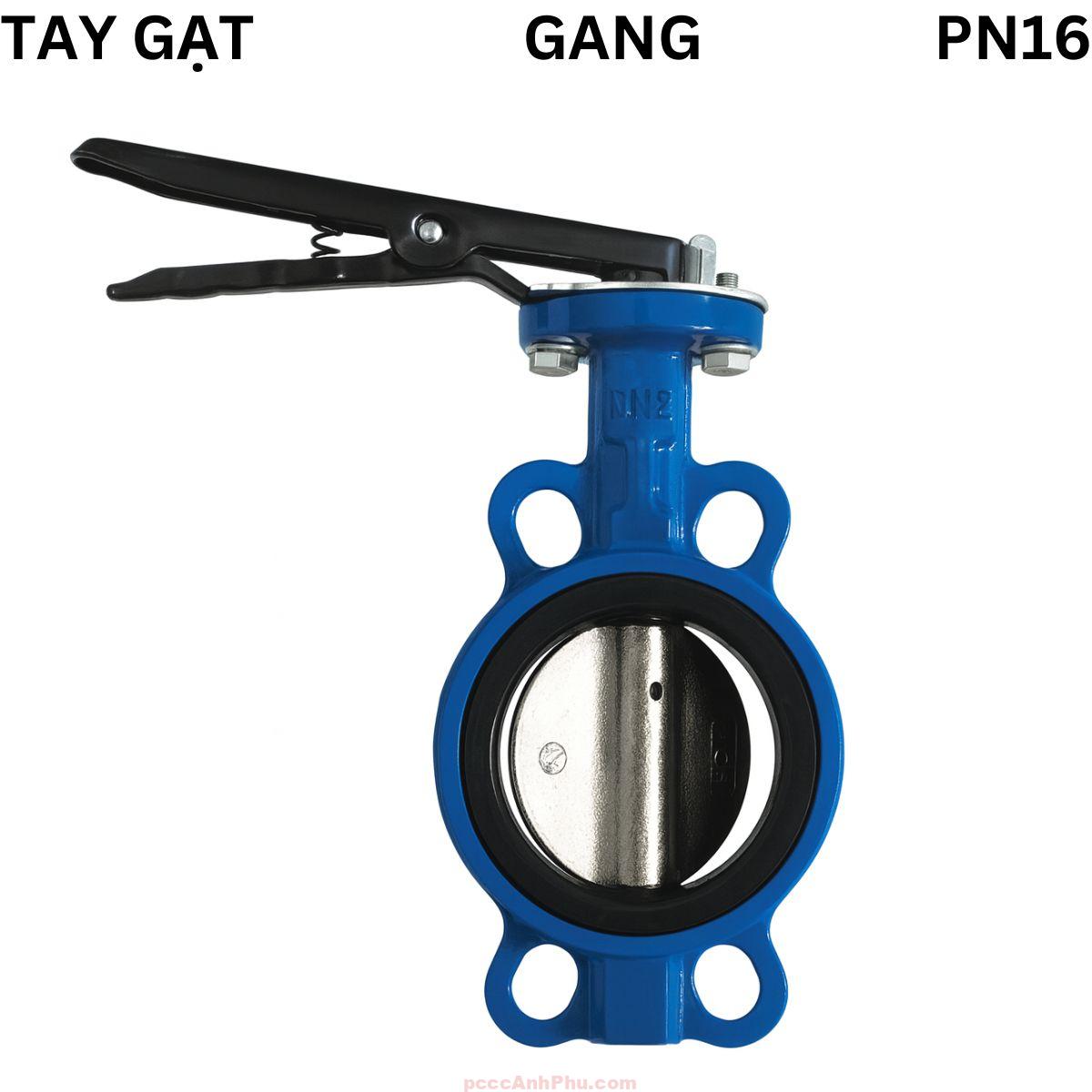

Van bướm tay gạt BEIZE là một trong những sản phẩm nổi bật của thương hiệu BEIZE đến từ Đức, được thiết kế chuyên biệt cho các hệ thống đường ống trung áp với kích thước đa dạng từ DN50 đến DN300. Sản phẩm sử dụng cơ cấu vận hành bằng tay gạt, cho phép đóng mở nhanh chóng, dễ dàng kiểm soát lưu lượng dòng chảy mà không cần nguồn điện hay khí nén. Với cấu trúc gọn nhẹ, độ bền cao và khả năng chống ăn mòn tốt, van bướm BEIZE đáp ứng tiêu chuẩn kỹ thuật khắt khe của các hệ thống công nghiệp hiện đại.
Van được chế tạo từ vật liệu chất lượng cao: thân gang dẻo GGG50 phủ epoxy chống rỉ, đĩa inox SUS304 chịu mài mòn và gioăng làm kín EPDM hoặc PTFE có khả năng chịu nhiệt lên đến 120°C. Sự kết hợp vật liệu tối ưu này giúp van duy trì độ kín tuyệt đối, hoạt động ổn định trong môi trường nước sạch, nước thải, khí, hóa chất loãng hay dung môi trung tính. Kiểu kết nối dạng wafer kẹp bích tiêu chuẩn JIS 10K / DIN PN16 / ANSI 150 cho phép van tương thích với nhiều loại mặt bích khác nhau, thuận tiện khi lắp đặt và thay thế.
Trong thực tế, van bướm BEIZE tay gạt thường được sử dụng tại các hệ thống cấp thoát nước đô thị, nhà máy xử lý nước, hệ thống HVAC, khu công nghiệp, và đặc biệt là trong các tuyến ống phòng cháy chữa cháy (PCCC). Cơ chế vận hành thủ công giúp người vận hành có thể điều tiết lưu lượng hoặc đóng ngắt nhanh chóng trong tình huống khẩn cấp.
Tham khảo thêm các sản phẩm tương tự: butterfly valve.
Cấu tạo tổng quan
Cấu tạo của van bướm tay gạt BEIZE được thiết kế theo hướng tối ưu hóa độ bền, hiệu suất và dễ bảo trì. Toàn bộ thân van được đúc từ gang cầu GGG50 có độ cứng cao nhưng vẫn đảm bảo độ dẻo cần thiết để chống nứt vỡ khi chịu lực siết của mặt bích. Bề mặt được phủ sơn epoxy dày nhằm chống rỉ, chống tia UV và hóa chất ăn mòn nhẹ. Đĩa van được làm bằng inox SUS304, có độ bóng cao giúp giảm ma sát khi đóng mở, đồng thời không gây biến đổi tính chất dòng chảy.
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang dẻo GGG50 | Phủ epoxy chống ăn mòn, chịu áp lực PN16, độ bền cơ học cao |
| Đĩa van | Inox SUS304 | Bề mặt mịn, chống oxy hóa, phù hợp môi trường nước và khí |
| Gioăng làm kín | EPDM hoặc PTFE | Kín tuyệt đối, đàn hồi cao, chịu nhiệt từ -10°C đến +120°C |
| Trục van | Inox SUS410 | Truyền mô-men ổn định, chống mài mòn, không bị cong vênh |
| Tay gạt | Gang hoặc hợp kim thép | Phủ sơn epoxy, có khóa định vị, thao tác nhẹ |
| Kiểu kết nối | Wafer kẹp bích | Tiêu chuẩn JIS 10K / DIN PN16 / ANSI 150 |
Phần gioăng làm kín của van được ép chặt vào thân, vừa đóng vai trò đệm vừa ngăn rò rỉ khi đĩa van ở vị trí đóng. Khi đĩa van xoay, gioăng chịu ma sát nhẹ nhưng vẫn giữ được khả năng đàn hồi nhờ cấu trúc polymer đặc biệt của EPDM. Điều này giúp van có thể đóng mở hàng chục nghìn chu kỳ mà vẫn đảm bảo độ kín khít. Với tay gạt có nhiều nấc khóa, người vận hành dễ dàng điều chỉnh góc mở từ 0° đến 90°.
Nguyên lý hoạt động
Van bướm tay gạt BEIZE hoạt động dựa trên nguyên lý xoay 1/4 vòng (quarter-turn). Khi người vận hành kéo hoặc đẩy tay gạt, lực cơ học được truyền qua trục đến đĩa van, làm đĩa xoay quanh trục chính. Ở vị trí đóng, đĩa van nằm vuông góc với dòng chảy, tạo ra mặt phẳng chắn toàn bộ lưu lượng; khi mở, đĩa song song với hướng dòng chảy, cho phép lưu lượng đi qua gần như không bị cản trở.
Để đảm bảo an toàn và độ chính xác, tay gạt của van có cơ cấu chốt khóa định vị. Khi điều chỉnh đến góc mong muốn, người vận hành chỉ cần kéo chốt để khóa tay gạt lại. Cơ chế này giúp tránh trường hợp van bị tự xoay do áp lực nước hoặc rung động trong đường ống. Mỗi nấc khóa trên tay gạt tương ứng với một góc mở cụ thể, giúp điều tiết lưu lượng chính xác mà không cần thiết bị đo lưu lượng riêng.
┌──────────────┐
│ Tay gạt │──┐
└──────────────┘ │
│ ▼
┌──────────────┐
│ Trục van │
└──────────────┘
│
╔════════════════════╗
║ Đĩa van inox ║ ←→ Quay 0°–90°
╚════════════════════╝
↑ ↑
Đóng kín Mở hoàn toàn
Nguyên lý đơn giản nhưng hiệu quả này giúp van có thể hoạt động ổn định trong nhiều điều kiện khác nhau mà không cần hệ thống điều khiển phức tạp. So với các loại van cầu hoặc van cổng, van bướm BEIZE có thời gian đóng mở nhanh hơn, ít chi tiết chuyển động hơn và tuổi thọ dài hơn.
Ưu điểm nổi bật
1. Cấu trúc nhỏ gọn – Hiệu suất cao: Dạng wafer giúp tiết kiệm không gian lắp đặt, giảm trọng lượng và chi phí vật tư.
2. Chất liệu cao cấp: Thân gang cầu GGG50 và đĩa inox SUS304 đảm bảo khả năng chống ăn mòn, chịu lực và độ bền vượt trội so với các loại van thông thường.
3. Gioăng làm kín tuyệt đối: Sử dụng EPDM hoặc PTFE có khả năng đàn hồi cao, chống rò rỉ hoàn toàn ở áp lực PN16.
4. Thao tác nhanh và dễ dàng: Chỉ cần 1/4 vòng tay gạt là có thể đóng hoặc mở hoàn toàn van. Tay gạt có chốt khóa cố định giúp điều tiết chính xác.
5. Tương thích tiêu chuẩn quốc tế: Van có thể lắp đặt với mặt bích tiêu chuẩn JIS, DIN, hoặc ANSI, phù hợp cho nhiều hệ thống khác nhau.
6. Bảo trì đơn giản: Kết cấu ít chi tiết, dễ tháo lắp giúp giảm thời gian dừng máy khi bảo dưỡng.
7. Giá trị kinh tế cao: So với các loại van điều khiển điện hay khí nén, van tay gạt BEIZE có chi phí đầu tư thấp hơn nhưng vẫn đảm bảo hiệu suất và độ bền.
8. Thích hợp nhiều môi trường: Có thể sử dụng cho nước sạch, nước thải, khí, hóa chất nhẹ hoặc dung dịch loãng trong các nhà máy công nghiệp.
9. An toàn khi vận hành: Tay gạt có khóa chốt giúp tránh sự cố vô ý làm thay đổi trạng thái mở/đóng van, đảm bảo an toàn cho hệ thống.
10. Tuổi thọ lâu dài: Các vật liệu cấu thành đều đạt chuẩn công nghiệp châu Âu, có thể vận hành ổn định trên 50.000 chu kỳ đóng mở.
Ứng dụng tiêu biểu
1. Hệ thống cấp nước đô thị: Van được lắp tại các tuyến ống phân phối nước, trạm bơm hoặc hồ chứa, giúp điều tiết và khóa dòng chảy dễ dàng.
2. Nhà máy xử lý nước thải: Được sử dụng trong các bể lọc, bể phản ứng hoặc đường ống dẫn nước tái chế nhờ khả năng chống ăn mòn và rò rỉ.
3. Hệ thống HVAC và Chiller: Điều chỉnh lưu lượng nước lạnh hoặc nước giải nhiệt trong hệ thống điều hòa trung tâm, giúp cân bằng áp suất và nhiệt độ.
4. Ngành thực phẩm và đồ uống: Inox 304 của đĩa van đảm bảo vệ sinh, không gây phản ứng hóa học với dung dịch, đáp ứng yêu cầu an toàn thực phẩm.
5. Công nghiệp hóa chất nhẹ: Dùng để kiểm soát dòng chảy của dung dịch axit loãng, nước muối hoặc dung môi trung tính.
6. Hệ thống PCCC: Lắp đặt tại các tuyến ống chính, trạm bơm hoặc van khu vực sprinkler. Cơ cấu tay gạt giúp thao tác khẩn cấp nhanh chóng.
7. Ngành đóng tàu và hàng hải: Sử dụng trong hệ thống nước biển tuần hoàn, nhờ khả năng chống ăn mòn và chịu áp suất ổn định.
8. Nhà máy sản xuất: Kiểm soát các đường ống cấp nước, hơi hoặc dung môi trong quy trình sản xuất tự động hóa.
Nhờ khả năng thích ứng linh hoạt, dòng van bướm BEIZE tay gạt trở thành giải pháp phổ biến trong nhiều ngành công nghiệp yêu cầu độ tin cậy cao, đặc biệt là ở những nơi cần thao tác đóng mở thường xuyên và không có nguồn điện.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị trước khi lắp đặt: Kiểm tra kỹ mặt bích hai đầu ống, đảm bảo đồng tâm, sạch sẽ và không có cặn bẩn. Xác định chiều dòng chảy và vị trí lắp đặt sao cho tay gạt thuận tiện khi thao tác.
Bước 2 – Lắp đặt van: Đặt van giữa hai mặt bích, mở đĩa van khoảng 10° để tránh bị kẹt khi siết bulong. Sử dụng bulong đều nhau và siết theo hình sao để lực phân bố đồng đều quanh thân van. Không siết quá chặt tránh làm biến dạng thân gang.
Bước 3 – Căn chỉnh tay gạt: Tay gạt phải nằm song song với đường ống khi van mở hoàn toàn và vuông góc khi đóng kín. Cài chốt khóa ở vị trí mong muốn để cố định van.
Bước 4 – Kiểm tra vận hành: Quay tay gạt thử vài lần, đảm bảo đĩa van xoay nhẹ, không bị cọ vào gioăng hoặc thân ống. Nếu có hiện tượng ma sát, kiểm tra lại độ đồng tâm của mặt bích.
Bước 5 – Kiểm tra rò rỉ: Sau khi lắp đặt, tiến hành thử áp lực hệ thống. Nếu phát hiện rò rỉ, nới nhẹ bulong, điều chỉnh vị trí van rồi siết lại theo quy tắc chéo đều.
Bước 6 – Bảo trì định kỳ: Định kỳ 3–6 tháng kiểm tra lớp sơn phủ, tình trạng gioăng làm kín và độ trơn của trục van. Tra mỡ bôi trơn định kỳ ở các khớp cơ để đảm bảo thao tác nhẹ nhàng.
Lưu ý khi sử dụng: Không nên đóng mở van liên tục quá nhanh để tránh hư hại gioăng. Không sử dụng van cho môi trường có axit mạnh hoặc nhiệt độ vượt quá 120°C. Khi vận hành bằng tay, không dùng vật cứng để tác động vào tay gạt.
Với các hướng dẫn lắp đặt và bảo trì trên, van bướm tay gạt BEIZE có thể vận hành ổn định trong nhiều năm mà không cần thay thế thường xuyên, giảm thiểu chi phí bảo dưỡng cho hệ thống.
