Giới thiệu sản phẩm

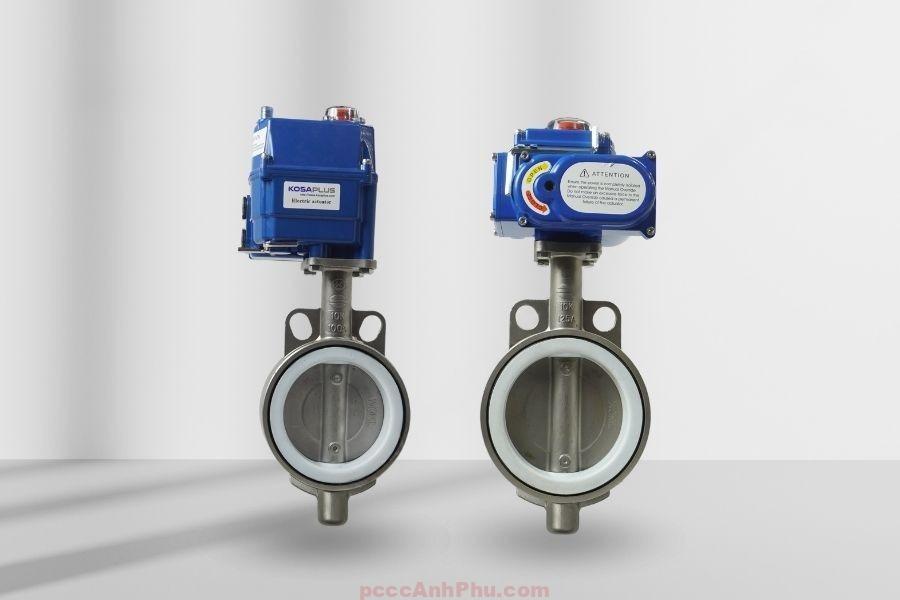

Van bướm inox điều khiển điện Kosaplus DN65 là thiết bị đóng mở tự động bằng mô-tơ điện, được kết hợp hoàn hảo giữa thân van inox của Wonil và bộ điều khiển điện Kosaplus – Hàn Quốc. Dòng van này thuộc nhóm van bướm điện điều khiển ON/OFF hoặc tuyến tính, sử dụng phổ biến trong công nghiệp xử lý nước, thực phẩm, hóa chất nhẹ và hệ thống PCCC tự động.
Van kích thước DN65 (2 ½ inch) được chế tạo theo chuẩn JIS/BS/EN, cấu tạo thân và đĩa bằng inox 304, gioăng làm kín PTFE chịu nhiệt và chống hóa chất, giúp đảm bảo độ bền và độ kín tuyệt đối trong quá trình vận hành. Bộ điều khiển điện Kosaplus KE005 gắn trực tiếp lên đầu van qua chuẩn ISO5211, vận hành bằng nguồn điện 220VAC, cấp bảo vệ IP67, thích hợp làm việc trong môi trường ẩm hoặc ngoài trời.
Thiết bị này có khả năng hoạt động ổn định, điều khiển chính xác góc quay 90°, đáp ứng cả hệ thống điều khiển tự động bằng PLC hoặc vận hành thủ công khi cần thiết. Toàn bộ cụm van được thiết kế tối ưu, truyền động ổn định, vận hành êm và có thể bảo trì dễ dàng mà không cần tháo rời khỏi đường ống.
Tham khảo thêm các sản phẩm: van bướm điều khiển điện 220v.
Cấu tạo tổng quan
1. Thân van và cánh van: Gia công bằng inox 304 nguyên khối, cấu trúc kiểu wafer kẹp giữa hai mặt bích, có khả năng chịu áp PN16. Bề mặt phẳng giúp lưu lượng qua van ổn định, giảm tổn thất áp suất khi vận hành.
2. Gioăng làm kín: Dùng vật liệu PTFE (Teflon) có độ bền nhiệt cao, chịu được môi chất hóa chất nhẹ, dung dịch muối, nước biển hoặc dầu nhẹ. Lớp gioăng này đảm bảo kín khít tuyệt đối trong quá trình đóng mở.
3. Trục van: Làm bằng inox 304 cứng, liên kết với đĩa van qua chốt truyền lực. Toàn bộ trục được gia công đồng tâm, đảm bảo độ ổn định khi truyền mô-men xoắn từ bộ điện.
4. Bộ điều khiển điện Kosaplus: Vỏ bằng hợp kim nhôm đúc phủ epoxy hai lớp, kín nước và chống oxy hóa. Bên trong là mô-tơ điện, bộ giảm tốc và công tắc hành trình giới hạn góc quay.
| Thành phần | Vật liệu | Đặc tính |
|---|---|---|
| Thân van | Inox 304 | Chống ăn mòn, chịu áp PN16 |
| Đĩa van | Inox 304 | Bề mặt nhẵn, giảm ma sát dòng chảy |
| Trục van | Inox 304 | Truyền động chính xác, ít mài mòn |
| Gioăng làm kín | PTFE (Teflon) | Chịu hóa chất và nhiệt độ đến 180°C |
| Vỏ bộ điện | Nhôm đúc phủ epoxy | Chống ẩm, chống tia UV, IP67 |
Nguyên lý hoạt động
1. Cơ chế truyền động: Khi cấp điện 220VAC, mô-tơ trong bộ KE005 quay, qua bộ giảm tốc cơ học truyền mô-men xoắn xuống trục inox, làm cánh van xoay 1/4 vòng (90°). Khi cánh song song với dòng chảy, van mở; khi vuông góc, van đóng kín.
+------------[Tín hiệu điện]------------+
|
[Mô tơ điện KE005]
|
[Bộ giảm tốc cơ khí]
|
[Trục inox 304]
|
----(Cánh van inox)----
/ |
Mở dòng ---> | <--- Ngăn dòng
2. Cơ chế giới hạn: Hai công tắc hành trình giới hạn góc quay giúp van dừng chính xác ở điểm mở và đóng, tránh quá tải cho mô-tơ. Khi mất điện, người vận hành có thể sử dụng tay quay cơ khí trên nắp bộ điều khiển để đóng/mở thủ công.
Bộ điều khiển điện Kosaplus KE005
1. Thông tin kỹ thuật: Theo datasheet Kosaplus, model KE005 được thiết kế cho van DN65, hoạt động với điện áp 220VAC, góc quay 90°±5°, cấp bảo vệ IP67, Duty 40%, trọng lượng 1.8 kg, nhiệt độ làm việc -20°C đến +60°C. Bộ điện đạt chuẩn lắp trục F05/F07, phù hợp tiêu chuẩn ISO5211.
| Thông số | Giá trị |
|---|---|
| Model | KE005 |
| Chuẩn trục | F05 / F07 – 14×14 mm |
| Nguồn điện | 220VAC, 50/60Hz |
| Hành trình | 90° ±5° |
| Cấp bảo vệ | IP67 |
| Duty cycle | 40% |
| Trọng lượng | 1.8 kg |
| Nhiệt độ môi trường | -20°C ~ +60°C |
| Công tắc hành trình | 2EA 250VAC/5A |
2. Cấu tạo và chức năng: Bộ KE005 có nắp chỉ thị cơ học hiển thị trạng thái OPEN/CLOSE, bên trong chứa motor, bộ bánh răng giảm tốc và trục đầu ra truyền động tới van. Toàn bộ cụm được thiết kế kín, ngăn nước và bụi xâm nhập.
3. Ứng dụng: Actuator KE005 phù hợp cho hệ thống cần điều khiển điện nhỏ gọn, lắp dễ dàng trên các loại van bướm inox, gang, nhựa trong dải DN65–DN80.
Ưu điểm nổi bật
1. Cấu tạo bền chắc: Inox 304 nguyên khối giúp van chịu được môi trường ẩm, nhiệt độ cao và áp lực lớn mà không bị ăn mòn.
2. Độ kín tuyệt đối: Gioăng PTFE hạn chế rò rỉ, chống bám cặn, phù hợp môi chất nước sạch, dầu hoặc khí nén.
3. Điều khiển ổn định: Bộ KE005 vận hành êm, góc quay giới hạn chính xác, có khả năng tích hợp với PLC hoặc hệ thống SCADA.
4. Tiết kiệm năng lượng: Dùng điện 220VAC trực tiếp, không cần khí nén, giảm chi phí đầu tư và vận hành.
5. An toàn vận hành: Cấp bảo vệ IP67 giúp bộ điện chống nước, bụi, hoạt động bền bỉ ngoài trời.
6. Dễ bảo trì: Thiết kế mô-đun giúp tháo lắp nhanh, kiểm tra và vệ sinh dễ dàng mà không cần tháo van khỏi hệ thống.
Ứng dụng tiêu biểu
1. Hệ thống cấp nước sạch: Dùng điều tiết lưu lượng trong nhà máy nước, bể chứa, hoặc trạm bơm phân phối, đảm bảo áp suất ổn định.
2. Nhà máy thực phẩm: Sử dụng trong dây chuyền sản xuất đồ uống, nước giải khát, nơi yêu cầu an toàn vệ sinh cao nhờ cấu tạo inox và gioăng PTFE.
3. Ngành hóa chất nhẹ: Van chịu được môi trường chứa axit loãng, dung môi hữu cơ hoặc dung dịch muối nhờ vật liệu inox 304 bền hóa chất.
4. Hệ thống HVAC: Điều tiết nước lạnh, nước nóng trong tòa nhà, trung tâm thương mại, giúp cân bằng lưu lượng và nhiệt độ đường ống.
5. Ứng dụng PCCC: Kết hợp trong mạng lưới van điều khiển nước chữa cháy tự động, cho phép đóng mở từ xa qua tủ điều khiển điện.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra van, đảm bảo cánh van không bị kẹt, bề mặt gioăng sạch sẽ. Xác định đúng hướng dòng chảy trên thân van trước khi lắp.
Bước 2: Đặt van vào giữa hai mặt bích đường ống, căn chỉnh sao cho trục van thẳng hàng. Cánh van nên để mở một phần để dễ căn tâm.
Bước 3: Siết chặt bu-lông theo đường chéo, đảm bảo lực đều quanh thân van. Không siết lệch để tránh cong méo bích.
Bước 4: Đấu nối nguồn điện 220VAC và tín hiệu điều khiển theo sơ đồ kỹ thuật Kosaplus. Đảm bảo dây tiếp đất an toàn.
Bước 5: Cấp điện kiểm tra, quan sát chỉ báo cơ học. Van phải đóng mở êm, không phát tiếng kêu hoặc rung bất thường.
Bước 6: Sau khi lắp đặt hoàn tất, thử vận hành nhiều chu kỳ để kiểm tra độ kín và độ ổn định. Định kỳ vệ sinh vỏ bộ điện và kiểm tra siết lại bu-lông.
Thực hiện đúng quy trình giúp van hoạt động trơn tru, ổn định trong thời gian dài, đảm bảo an toàn và tuổi thọ cao cho toàn hệ thống đường ống.
