Giới thiệu sản phẩm

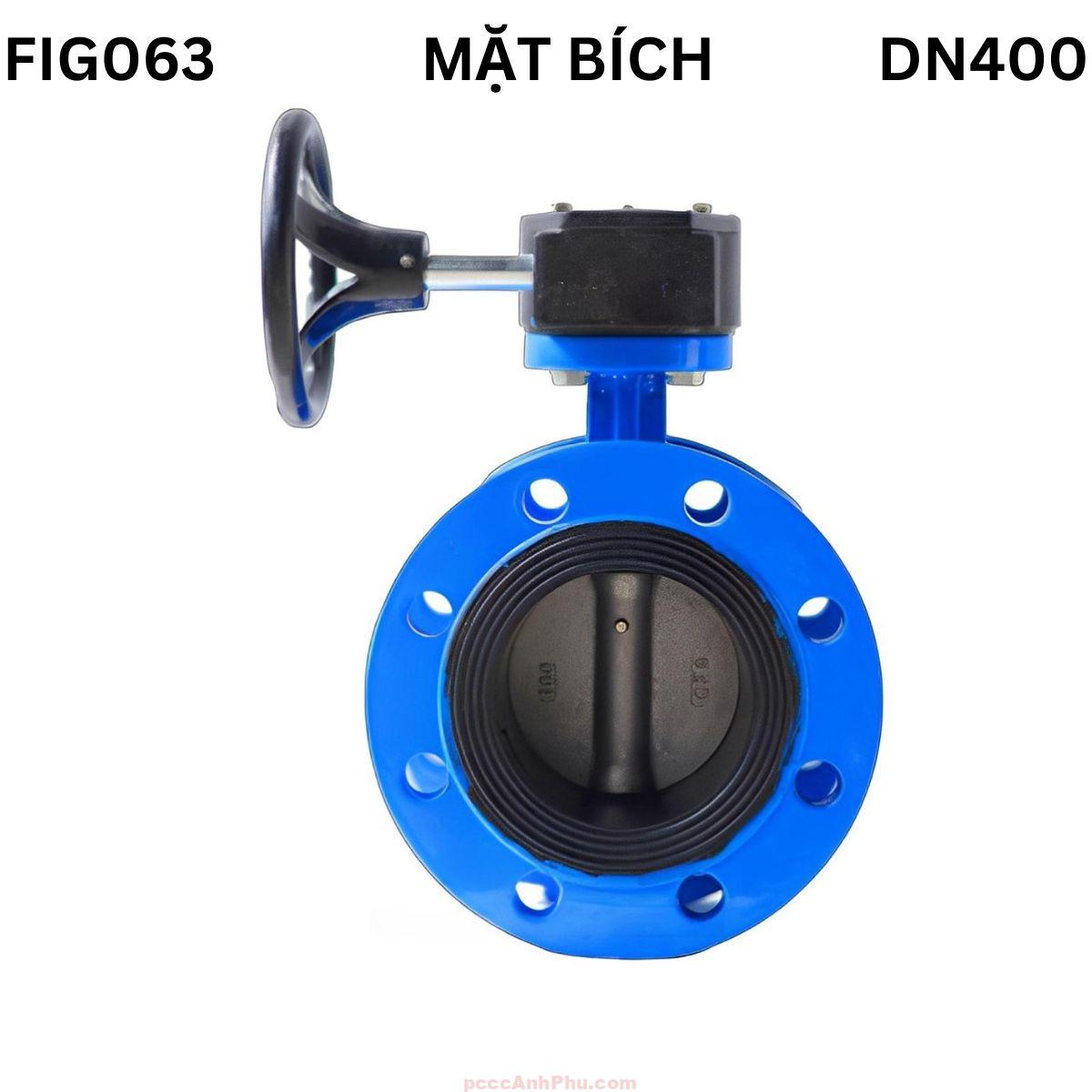

Van bướm mặt bích AUT FIG063 DN400 là thiết bị điều tiết dòng chảy cỡ lớn, chuyên dùng trong hệ thống cấp nước, PCCC, HVAC và nhà máy xử lý nước. Dòng van này được sản xuất bởi AUT Malaysia, nổi bật với thiết kế chắc chắn, độ kín cao và khả năng vận hành ổn định trong môi trường áp lực lớn.
Kích thước danh nghĩa DN400 (16 inch) giúp van phù hợp với các tuyến ống chính trong công trình cấp thoát nước, khu công nghiệp và nhà máy năng lượng. Van sử dụng cơ cấu tay quay hộp số (worm gear) giúp thao tác nhẹ, chính xác, đồng thời giữ cố định đĩa van ở vị trí trung gian để điều tiết lưu lượng. Kết nối mặt bích tiêu chuẩn PN10/16 giúp van lắp đặt chắc chắn, kín khít tuyệt đối.
Thân van chế tạo từ gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa bằng inox CF8 (SS304) chịu áp và chống gỉ sét, vòng đệm làm kín bằng EPDM đàn hồi cao. Van đảm bảo hoạt động ổn định trong môi trường nước sạch, nước biển hoặc nước thải công nghiệp.
Xem đầy đủ các sản phẩm: van bướm
Cấu tạo tổng quan

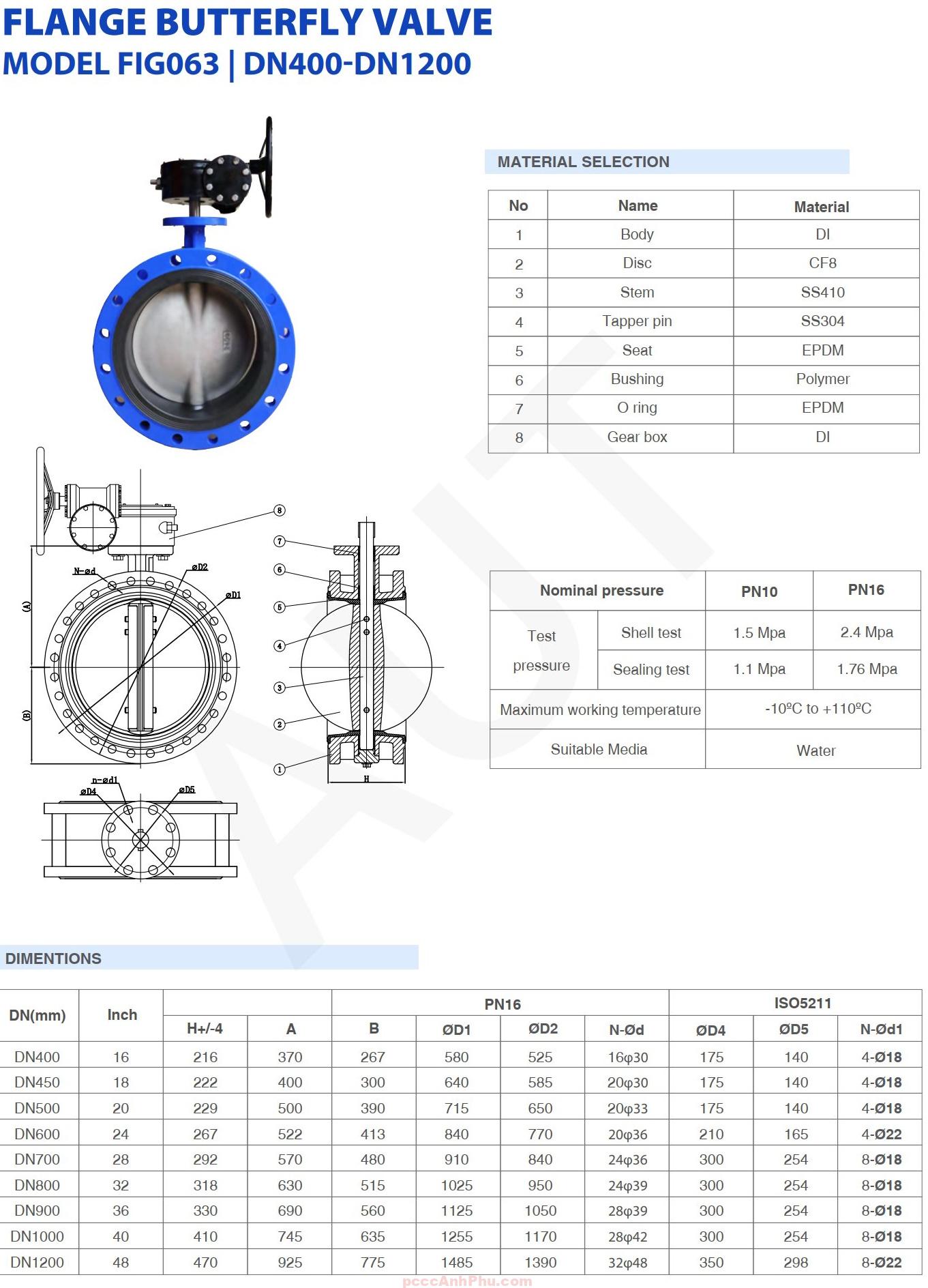

Van bướm AUT FIG063 DN400 có cấu trúc cơ học vững chắc, được thiết kế để đảm bảo độ kín cao và vận hành ổn định trong hệ thống áp lực lớn. Bảng dưới đây thể hiện chi tiết thành phần cấu tạo và vật liệu:
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu lực, kết nối mặt bích và bảo vệ đĩa |
| 2 | Đĩa van | Inox CF8 (SS304) | Điều tiết hoặc ngăn dòng chảy |
| 3 | Trục van | Inox SS410 | Truyền chuyển động xoay |
| 4 | Vòng đệm làm kín | EPDM | Tạo kín khít, chống rò rỉ |
| 5 | Bạc trục | PTFE | Giảm ma sát, giữ trục quay ổn định |
| 6 | Hộp số | Gang cầu | Bảo vệ cơ cấu bánh vít |
| 7 | Tay quay | Gang đúc | Điều khiển thủ công |
| 8 | Bu-lông & đai ốc | Thép mạ kẽm | Liên kết kết cấu |
Thân van được phủ epoxy dày 250 µm chống gỉ sét. Đĩa inox mài bóng giúp giảm tổn thất áp lực dòng chảy. Hộp số kín hoàn toàn giúp van hoạt động bền bỉ trong môi trường ẩm và có bụi.
Nguyên lý hoạt động
Van bướm AUT FIG063 DN400 hoạt động dựa trên cơ chế quay đĩa ¼ vòng. Khi người vận hành xoay tay quay, bánh vít trong hộp số truyền mô-men đến trục chính, khiến đĩa xoay quanh tâm van, điều tiết hoặc chặn dòng chảy tùy theo góc xoay.
Van mở
________
----| ( ) |---->
________/
Dòng chảy tự do
Van đóng
________
----|__( | )__|---->
Dòng chảy bị chặn
Cơ cấu tay quay bánh vít giúp tăng mô-men xoắn, giảm lực thao tác. Van có thể giữ cố định đĩa tại bất kỳ vị trí nào, sử dụng như van điều tiết lưu lượng. Thiết kế hộp số kín giúp vận hành ổn định, không bị ảnh hưởng bởi áp lực dòng chảy ngược hoặc rung động.
Nhờ khả năng vận hành linh hoạt, AUT FIG063 DN400 phù hợp cả cho vai trò van khóa và van điều tiết trong hệ thống lưu lượng lớn.
Ưu điểm nổi bật
Độ kín tuyệt đối: Gioăng EPDM ôm khít đĩa inox, đảm bảo không rò rỉ ở cả hai chiều áp lực, giúp duy trì ổn định áp lực hệ thống.
Vật liệu cao cấp: Gang cầu GGG50 có độ bền kéo cao, inox CF8 chống ăn mòn, phù hợp môi trường ẩm hoặc nước mặn.
Vận hành nhẹ: Tay quay hộp số tỉ số truyền lớn giúp thao tác dễ dàng, an toàn cho người vận hành.
Tuổi thọ dài: Epoxy bảo vệ thân, gioăng EPDM chịu nhiệt và co giãn tốt, giúp van bền bỉ trong môi trường khắc nghiệt.
Dễ lắp đặt: Kết nối mặt bích tiêu chuẩn quốc tế, lắp theo phương ngang hoặc đứng đều được. Cấu tạo thân tròn dễ định vị.
Bảo trì nhanh: Bạc trục và vòng đệm dễ thay thế. Cấu trúc đơn giản giúp bảo trì nhanh mà không cần tháo van khỏi hệ thống.
Ứng dụng tiêu biểu
Hệ thống cấp nước: Van DN400 được lắp tại tuyến ống chính của trạm bơm hoặc nhà máy nước, điều tiết lưu lượng lớn ổn định.
Hệ thống PCCC: Dùng để điều tiết và khóa dòng nước cứu hỏa. Tay quay hộp số đảm bảo thao tác an toàn, nhẹ, phù hợp khi áp lực cao.
Hệ thống HVAC: Điều tiết lưu lượng nước lạnh, glycol hoặc khí nén trong hệ thống làm mát công nghiệp. Gioăng EPDM chịu biến thiên nhiệt tốt.
Xử lý nước thải: Vật liệu inox và epoxy giúp chống ăn mòn, không bị bám cặn, phù hợp môi trường hóa chất nhẹ.
Ngành công nghiệp năng lượng: Van bướm DN400 có thể sử dụng trong đường ống dầu nhẹ hoặc khí kỹ thuật, vận hành ổn định và kín khít.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị: Kiểm tra van, đảm bảo thân, đĩa và gioăng sạch. Hai đầu mặt bích của ống phải phẳng và song song.
Lắp đặt: Đặt van giữa hai mặt bích, căn chỉnh lỗ bu-lông, siết đều theo đường chéo. Khi lắp theo phương đứng, tay quay nên hướng lên.
Kiểm tra: Sau khi lắp, xoay tay quay để đảm bảo đĩa xoay nhẹ, không bị cọ sát. Thử kín bằng nước để xác nhận không rò rỉ.
Vận hành: Xoay tay quay ngược chiều kim đồng hồ để mở, cùng chiều để đóng. Không dùng lực mạnh khi đã đến giới hạn cơ cấu.
Bảo trì: Kiểm tra hộp số định kỳ, tra mỡ bôi trơn bánh vít. Thay gioăng EPDM khi lão hóa. Giữ lớp epoxy sạch để chống oxy hóa.
Lưu ý: Không vận hành van vượt quá áp lực PN16 hoặc nhiệt độ 110°C. Dùng phụ kiện chính hãng AUT khi thay linh kiện để đảm bảo độ kín và an toàn.
