Giới thiệu

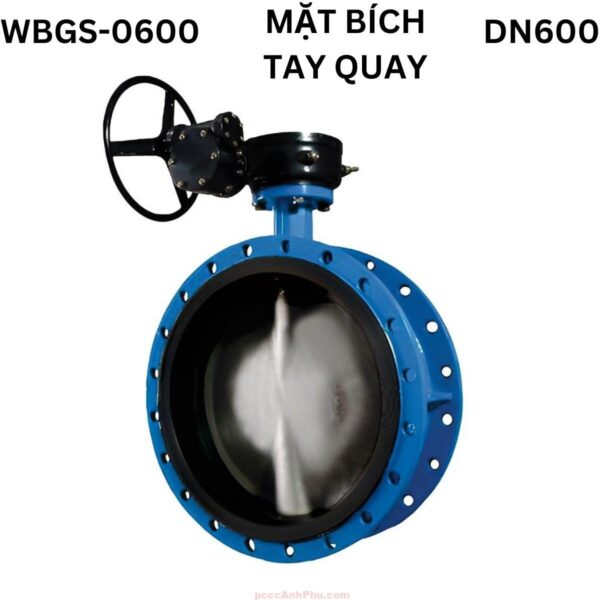

Van bướm ShinYi FBGS DN600 là mẫu van bướm trục đối xứng kích thước lớn, thiết kế dạng wafer, chuyên dùng cho hệ thống cấp nước, trạm bơm trung tâm, PCCC, xử lý nước thải và công nghiệp nặng. Với đường kính danh nghĩa DN600 (600 mm), van có khả năng điều tiết lưu lượng cực lớn, vận hành ổn định, kín nước tuyệt đối và độ bền vượt trội. Sản phẩm được sản xuất theo tiêu chuẩn BS 5155 / API 609 với thân gang cầu GGG50, đĩa inox 304 và vòng đệm EPDM đúc liền thân.
FBGS DN600 được thiết kế để chịu áp suất làm việc PN10–PN25, nhiệt độ tối đa 80°C. Tay gạt hoặc bộ truyền động có khóa định vị giúp điều chỉnh chính xác góc mở, dễ vận hành và an toàn. Cấu trúc wafer giúp lắp đặt nhanh giữa hai mặt bích tiêu chuẩn BS, JIS, hoặc ANSI, giảm trọng lượng tổng thể và chi phí lắp đặt. Van thích hợp cho các hệ thống cấp nước và công trình hạ tầng quy mô lớn.
Nhờ chuẩn kết nối ISO 5211, van FBGS DN600 có thể gắn bộ điều khiển điện hoặc khí nén để tự động hóa. Đây là kích thước lớn nhất trong dòng ShinYi FBGS, thường được sử dụng tại các nhà máy nước, trạm bơm công nghiệp hoặc mạng PCCC cấp thành phố, nơi yêu cầu lưu lượng cực lớn và khả năng đóng mở nhanh.
Xem đầy đủ các sản phẩm: van bướm shinyi
Cấu tạo
Van bướm ShinYi FBGS DN600 được chế tạo với cấu trúc chắc chắn, vật liệu chọn lọc đảm bảo độ kín, độ bền và hiệu suất vận hành lâu dài trong điều kiện công nghiệp nặng. Bảng dưới mô tả chi tiết cấu tạo van:
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 | Đúc liền khối, phủ sơn epoxy 300 µm, chịu áp PN10–PN25, chống ăn mòn và rỉ sét. |
| Đĩa van (Disc) | Inox 304 | Bề mặt phẳng mịn, giảm ma sát, cho phép lưu lượng lớn, không gỉ trong môi trường nước sạch và thải. |
| Trục van (Shaft) | Inox 410 | Chịu mô-men xoắn lớn, truyền lực chính xác, không cong vênh trong điều kiện áp lực cao. |
| Vòng đệm (Seat) | EPDM đúc liền | Độ đàn hồi cao, kín tuyệt đối, kháng hóa chất nhẹ, chịu nhiệt tới 80°C, bền lâu. |
| Tay gạt (Lever) | Thép phủ sơn tĩnh điện | Khóa định vị nhiều nấc, thao tác nhẹ, chống trượt, bền bỉ với môi trường ẩm hoặc ngoài trời. |
| Chốt định vị | Inox | Giữ cố định góc mở, tránh xoay lệch khi có áp lực hoặc rung động mạnh. |
| Bulon – đai ốc | Inox 304 | Chống gỉ, giúp liên kết chặt giữa hai mặt bích, dễ tháo khi bảo dưỡng định kỳ. |
Nguyên lý
Van FBGS DN600 hoạt động theo cơ chế quay ¼ vòng (90°). Khi xoay tay gạt hoặc điều khiển bằng bộ truyền động, trục inox truyền chuyển động tới đĩa. Ở trạng thái mở, đĩa song song với dòng chảy giúp lưu lượng đạt tối đa; khi đóng, đĩa ép chặt vào vòng EPDM tạo kín hoàn toàn, ngăn rò nước kể cả trong môi trường áp cao.
Cấu trúc trục đối xứng giúp lực ép phân bố đều quanh vòng đệm, giảm mài mòn và mô-men xoắn. Khi áp lực tăng, lực ép tự động tăng theo, giúp van càng kín hơn. Thiết kế wafer mỏng giúp giảm tổn thất áp lực, hạn chế tiếng ồn và tăng hiệu suất dòng chảy.
Van vận hành ổn định, ít bảo trì, tuổi thọ dài. Cơ chế hoạt động đơn giản nhưng độ tin cậy cao khiến FBGS DN600 phù hợp cho hệ thống nước quy mô lớn và công trình công nghiệp trọng điểm.
Ưu điểm
1. Lưu lượng cực lớn: Kích thước DN600 cho phép lưu thông nước ở quy mô công nghiệp hoặc đô thị, duy trì áp lực ổn định.
2. Độ kín hoàn hảo: Vòng EPDM đúc liền thân đảm bảo kín tuyệt đối, chống rò nước lâu dài.
3. Vật liệu bền bỉ: Thân gang cầu GGG50 phủ epoxy 300 µm giúp chống oxy hóa và ăn mòn hiệu quả.
4. Lắp đặt linh hoạt: Kiểu wafer tương thích nhiều tiêu chuẩn mặt bích BS, JIS, ANSI, tiết kiệm không gian.
5. Tùy chọn tự động hóa: Có thể lắp actuator điện hoặc khí nén chuẩn ISO 5211, điều khiển từ xa dễ dàng.
Ứng dụng
Van bướm ShinYi FBGS DN600 được sử dụng phổ biến trong hệ thống cấp nước đô thị, trạm bơm trung tâm, nhà máy xử lý nước thải và mạng PCCC công nghiệp. Với đường kính 600 mm, van cho phép lưu lượng lớn, phù hợp cho hệ thống chính hoặc các tuyến dẫn nước liên vùng.
Trong hệ thống PCCC, van FBGS DN600 được lắp tại đầu ra bơm hoặc tuyến cấp nước trung tâm để điều tiết và ngắt dòng chữa cháy. Trong công nghiệp, van vận hành ổn định trong môi trường có áp lực cao, nước thải hoặc nước có tạp chất nhẹ.
Van cũng được dùng trong hệ thống HVAC và các công trình hạ tầng kỹ thuật lớn, nhờ độ bền, độ kín cao và khả năng vận hành ổn định liên tục trong nhiều năm.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra đường ống và mặt bích đảm bảo sạch, phẳng, song song. Với DN600, chiều dày van là 190 mm, cần đảm bảo khoảng cách đúng để tránh cong lệch.
Bước 2 – Căn chỉnh: Mở lá van khoảng 10°, đặt giữa hai mặt bích, căn trục chuẩn với tâm ống. Dùng bulon dẫn hướng cố định tạm thời để dễ cân chỉnh.
Bước 3 – Siết bulon: Siết đều theo hình sao để tránh lệch trục. Sau khi cố định, đóng mở vài lần để kiểm tra độ êm và kín.
Bước 4 – Kiểm tra vận hành: Khi có áp lực, quan sát mép đĩa và trục. Nếu có rò nhẹ, điều chỉnh lại bulon hoặc vệ sinh vòng EPDM.
Bước 5 – Bảo trì định kỳ: Kiểm tra lớp sơn epoxy và trục mỗi 6–12 tháng. Bôi trơn nhẹ, vệ sinh cặn bám, không dùng dung môi mạnh làm hỏng EPDM.
Van FBGS DN600 có thể vận hành thủ công hoặc tự động bằng actuator điện/khí nén. Khi lắp bộ điều khiển, cần căn chỉnh trục chính xác theo chuẩn ISO 5211 để tránh xoắn lệch. Lắp đúng kỹ thuật giúp van đạt tuổi thọ trên 10 năm, hoạt động kín nước, ổn định và bền bỉ trong mọi điều kiện hệ thống quy mô lớn.
