Van bướm nhựa tay gạt Hershey VP-810 DN65

Giới thiệu sản phẩm Hershey VP-810 DN65

Van bướm tay gạt Hershey VP-810 DN65 là mẫu van bướm nhựa mặt bích tiêu chuẩn công nghiệp do Hershey Đài Loan sản xuất, sử dụng phổ biến trong hệ thống nước sạch, xử lý nước thải, hồ bơi và dây chuyền hóa chất nhẹ. Van có thiết kế gọn, thân nhựa UPVC liền bích, đĩa PP bền nhẹ, seat EPDM/FPM đàn hồi cao và tay gạt có khóa định vị. Đây là dòng van bướm tối ưu cho những hệ thống yêu cầu độ kín cao và chống ăn mòn hóa chất.

Model Hershey VP-810 DN65 (2½ inch) được thiết kế chịu áp lực làm việc 150 PSI tại 23°C. Với kiểu kết nối mặt bích (Flanged type), van được bắt bulông trực tiếp vào hệ thống ống theo tiêu chuẩn JIS, DIN hoặc ANSI, đảm bảo liên kết vững chắc và độ kín tuyệt đối. Cấu trúc đồng tâm giữa đĩa và seat giúp giảm mài mòn và tăng tuổi thọ cho van khi vận hành lâu dài.

Vật liệu UPVC có khả năng kháng tia UV, chống ăn mòn và không dẫn điện, giúp Hershey VP-810 DN65 trở thành lựa chọn hàng đầu trong các môi trường ẩm ướt, nơi van kim loại khó đảm bảo tuổi thọ. Tay gạt bằng PP cường lực cho thao tác nhẹ, có khóa an toàn ở 9 vị trí cố định.

Xem đầy đủ các sản phẩm: butterfly valve

Cấu tạo tổng quan

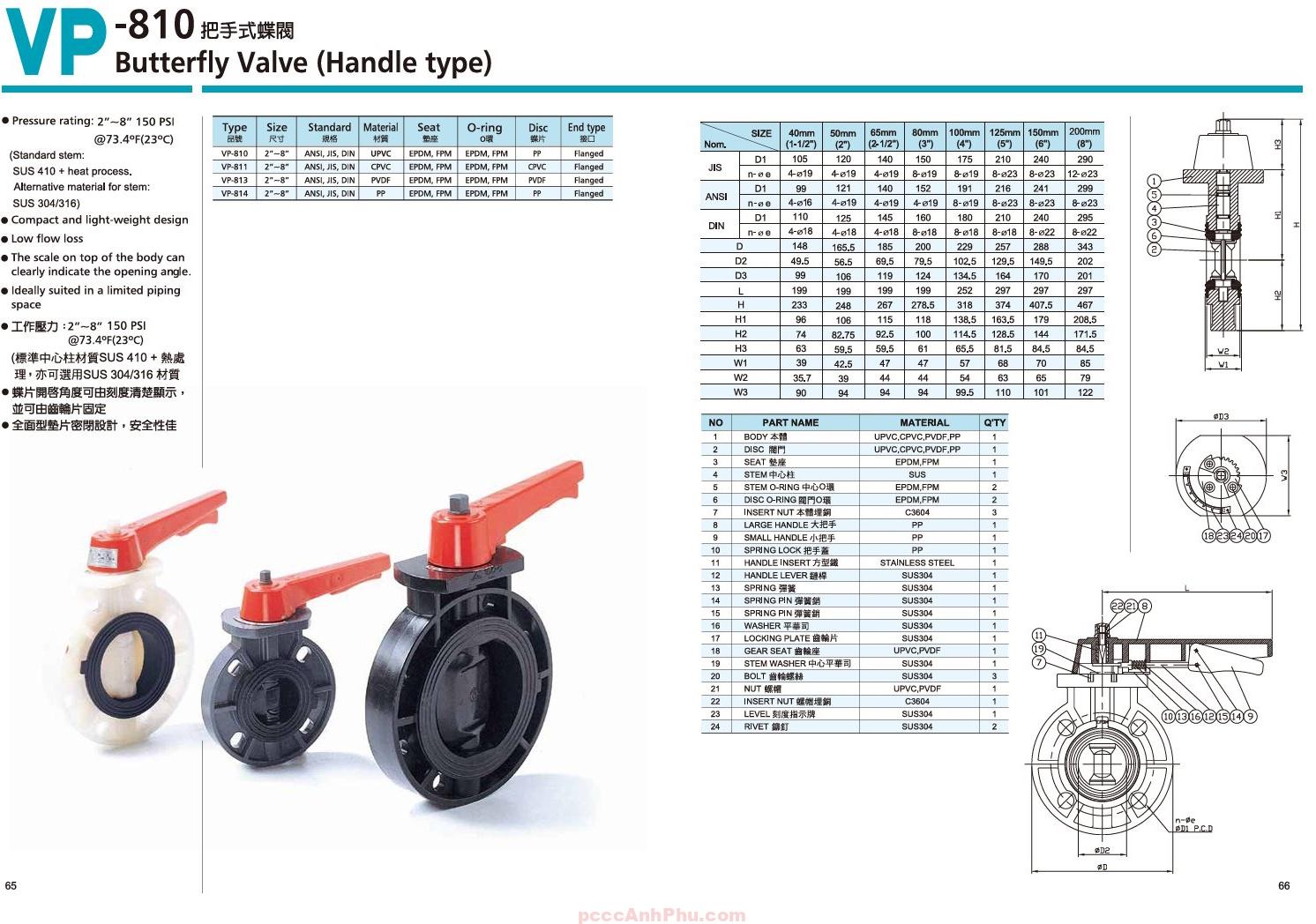

Van Hershey VP-810 DN65 có cấu trúc đồng tâm, thân liền bích, đĩa nhẹ nhưng chịu được áp lực dòng chảy lớn. Tất cả các bộ phận tiếp xúc với lưu chất đều được chế tạo từ vật liệu chống ăn mòn, đảm bảo độ bền và độ kín lâu dài. Dưới đây là bảng cấu tạo chi tiết của model DN65:

Bộ phận	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	UPVC	Liền mặt bích, chịu áp 150 PSI, kháng hóa chất, chịu tia UV
Đĩa van (Disc)	PP (Polypropylene)	Chống bám cặn, giảm tổn thất áp, bền cơ học cao
Gioăng làm kín (Seat)	EPDM hoặc FPM	Kín cấp A, chịu nhiệt 0–120°C, đàn hồi và kháng hóa chất
O-ring trục	EPDM hoặc FPM	Ngăn rò quanh trục, giữ kín trong môi trường áp lực
Trục van (Stem)	SUS410 / SUS304	Chống gỉ, truyền mô-men xoắn ổn định, không biến dạng
Tay gạt (Handle)	PP cường lực	Có khóa 9 vị trí, dễ thao tác và bền với va đập
Kiểu kết nối	Mặt bích JIS / DIN / ANSI	Bắt bulông trực tiếp, không cần kẹp giữa, kín tuyệt đối

Thân van được ép liền khối, loại bỏ hoàn toàn khe hở tại mặt tiếp xúc bích, giúp tăng khả năng chịu áp và tránh rò rỉ. Đĩa van nhẹ, bề mặt nhẵn cho phép lưu lượng qua lớn hơn 90% so với đường ống, giúp tiết kiệm năng lượng khi bơm hoạt động. Các chi tiết được thiết kế mô-đun, dễ tháo rời để bảo trì.

Nguyên lý hoạt động

Van Hershey VP-810 DN65 vận hành bằng cơ cấu tay gạt quay 90°. Khi tay gạt song song với trục ống, van ở trạng thái mở, cho phép dòng lưu chất đi qua. Khi xoay vuông góc, đĩa ép chặt vào seat và ngăn dòng chảy hoàn toàn. Tay gạt có khóa định vị giúp điều chỉnh góc mở chính xác theo nhu cầu điều tiết.

Sơ đồ minh họa nguyên lý hoạt động:

          TAY GẠT XOAY 90°
                ↑
     +--------------------------+
     |        TRỤC VAN          |
     +--------------------------+
                │
        ┌────────────────┐
        │     ĐĨA VAN     │ ←→ Dòng chảy
        └────────────────┘
                │
           [ GIOĂNG EPDM ]
                ↓
          DÒNG LƯU CHẤT RA

Khi van đóng, áp suất của dòng lưu chất ép đều lên mặt đĩa và seat, đảm bảo kín tuyệt đối. Khi mở, hình dạng cong của đĩa giúp lưu chất đi qua trơn tru, giảm rung động và tiếng ồn. Cấu trúc mặt bích liền thân phân bố đều mô-men siết, giữ ổn định khi vận hành lâu dài.

Ưu điểm nổi bật

1. Kết nối mặt bích chắc chắn: Cho phép lắp đặt trực tiếp vào ống mà không cần phụ kiện trung gian, đảm bảo độ kín và độ cứng cơ học cao.

2. Chống ăn mòn vượt trội: Nhựa UPVC và PP chịu được axit loãng, kiềm, dung dịch muối và nước clo mà không bị lão hóa.

3. Nhẹ – dễ thao tác: DN65 chỉ nặng khoảng 1,5 kg, phù hợp cho hệ thống treo hoặc vị trí hẹp.

4. Độ kín tuyệt đối: Gioăng EPDM/FPM ép đều quanh đĩa, đảm bảo kín cấp A, không rò dù áp suất biến thiên.

5. Tay gạt khóa an toàn: Có 9 nấc điều chỉnh, cố định góc mở, ngăn thay đổi vị trí ngoài ý muốn.

6. Không rỉ, không dẫn điện: Toàn bộ thân van cách điện hoàn toàn, an toàn trong môi trường ẩm hoặc có hóa chất.

7. Bảo trì đơn giản: Seat, o-ring và trục tháo lắp độc lập, có thể thay mới mà không cần tháo van khỏi ống.

Ứng dụng tiêu biểu

Van Hershey VP-810 DN65 được dùng phổ biến trong các hệ thống công nghiệp nhẹ. Trong xử lý nước, van hoạt động như van chặn chính hoặc van điều tiết lưu lượng tại nhánh ống trung bình, giúp duy trì áp lực ổn định.

Trong ngành hóa chất, DN65 thích hợp cho đường ống chứa NaOH, HCl, nước muối hoặc dung dịch clo. Vật liệu UPVC và gioăng FPM giúp chống ăn mòn và không phản ứng hóa học với lưu chất.

Trong hệ thống thực phẩm, nước tinh khiết và hồ bơi, van đảm bảo độ sạch cao, không chứa kim loại nặng, phù hợp tiêu chuẩn vệ sinh quốc tế. Thiết kế nhẹ, dễ vệ sinh và không bám cặn, giúp duy trì chất lượng nước trong thời gian dài.

Ngoài ra, van DN65 còn được sử dụng trong hệ thống tuần hoàn nước làm mát, bể chứa, và dây chuyền xử lý nước RO công nghiệp.

Hướng dẫn lắp đặt và vận hành

Để đảm bảo độ bền và hiệu suất, cần tuân thủ đúng quy trình lắp đặt của Hershey. Thân liền bích yêu cầu mặt bích đối xứng, bề mặt phẳng và không có vết xước.

Bước 1: Kiểm tra kích thước và tiêu chuẩn mặt bích trên đường ống, đảm bảo tương thích JIS/DIN/ANSI. Làm sạch bề mặt tiếp xúc và gioăng đệm.

Bước 2: Đặt van vào giữa hai mặt bích, căn chỉnh sao cho lỗ bulông trùng nhau. Giữ đĩa van mở khoảng 10° để tránh seat bị kẹt.

Bước 3: Xiết bulông theo hình chéo, từng bước đều lực. Không xiết lệch để tránh cong thân hoặc rách gioăng.

Bước 4: Gắn tay gạt vào trục, thử vận hành xoay 90°. Kiểm tra khóa định vị hoạt động trơn tru, không vướng.

Bước 5: Cấp nước thử áp lực 10 bar, quan sát quanh mặt bích và trục. Nếu rò nhẹ, nới lỏng và siết lại đều.

Bước 6: Định kỳ 6 tháng kiểm tra seat, o-ring, bôi mỡ silicon lên trục. Khi cần thay thế, tháo tay gạt và seat mà không cần tháo toàn bộ van.

Nhờ kết cấu mặt bích liền thân chắc chắn và vật liệu UPVC bền bỉ, van Hershey VP-810 DN65 vận hành ổn định hàng chục nghìn chu kỳ, đáp ứng tiêu chuẩn kỹ thuật cao của các hệ thống nước và hóa chất hiện đại.
