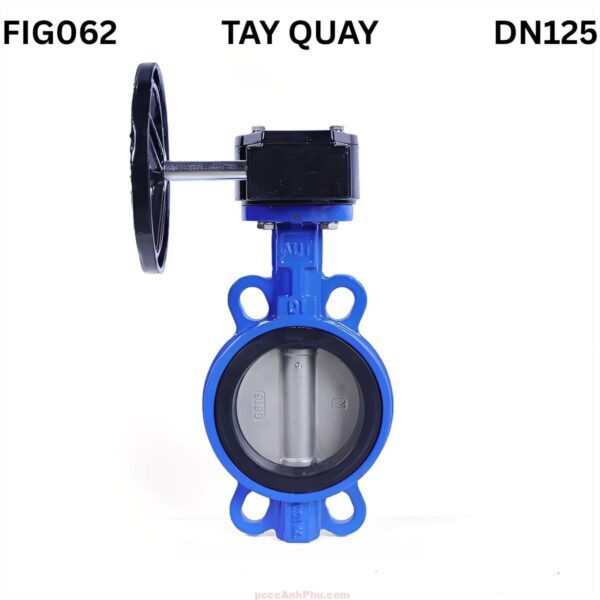

Van bướm AUTA FIG062 DN125 Malaysia
Van bướm AUTA FIG062 DN125 là dòng van wafer tay quay do AUTA Malaysia sản xuất, sử dụng cơ cấu truyền động bánh răng (gear operated) giúp vận hành nhẹ nhàng và chính xác hơn. Với kích thước DN125, van phù hợp cho các hệ thống ống trung bình trong công nghiệp cấp thoát nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và PCCC. Cơ cấu tay quay hộp số giúp điều khiển ổn định, không cần dùng lực lớn, đảm bảo an toàn và độ kín tuyệt đối cho toàn hệ thống.
Thân van được chế tạo từ gang cầu GGG50 bền chắc, chịu được áp lực cao, phủ lớp sơn epoxy dày 250 micron chống ăn mòn và oxy hóa. Đĩa van làm từ inox SS304 sáng bóng, chống gỉ, chịu mài mòn tốt, thích hợp cho môi trường nước và hóa chất nhẹ. Gioăng làm kín EPDM mềm dẻo, đàn hồi cao, tạo độ kín tuyệt đối giữa thân và đĩa. Bộ hộp số truyền động bánh răng cơ khí giúp khuếch đại mô-men xoắn, người vận hành dễ dàng điều chỉnh van chính xác. Van bướm AUTA FIG062 DN125 Malaysia mang lại độ tin cậy, hiệu suất cao và tuổi thọ dài trong nhiều ứng dụng công nghiệp.
Xem đầy đủ các sản phẩm: van bươm
Cấu tạo tổng quan
Van bướm AUTA FIG062 DN125 có thiết kế đồng tâm, cấu trúc chắc chắn và vận hành linh hoạt. Toàn bộ thân van, trục, đĩa và vòng làm kín được chế tạo từ vật liệu cao cấp, đảm bảo khả năng chịu áp lực, chống ăn mòn và vận hành ổn định. Cấu trúc wafer cho phép van được kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN mà không cần bulông xuyên suốt. Hộp số tay quay được lắp cố định trên thân van, truyền mô-men chính xác qua bánh răng, giúp người vận hành điều chỉnh nhẹ và đều.
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu áp lực chính, kết nối giữa hai mặt bích |
| 2 | Trục van | Inox SS410 | Truyền lực từ hộp số đến đĩa |
| 3 | Đĩa van | Inox SS304 | Điều tiết và chặn dòng chảy |
| 4 | Vòng làm kín | EPDM | Kín tuyệt đối khi đóng, giảm rò rỉ |
| 5 | Bạc lót | PTFE | Giảm ma sát, giúp trục quay êm |
| 6 | Chốt định vị | SS304 | Giữ cố định trục và đĩa |
| 7 | O-Ring | EPDM | Ngăn rò tại trục xuyên thân |
| 8 | Hộp số tay quay | Gang đúc / thép | Truyền động bánh răng, giảm tốc thao tác |
| 9 | Vô-lăng điều khiển | Thép sơn tĩnh điện | Điều khiển đóng mở, dễ thao tác |
Nguyên lý hoạt động
Van bướm AUTA FIG062 DN125 hoạt động dựa trên cơ chế truyền động bánh răng. Khi người vận hành xoay vô-lăng, lực được truyền qua hệ thống bánh răng trong hộp số, làm trục inox quay, kéo theo đĩa van xoay quanh trục trung tâm. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, lưu lượng đạt tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Cơ cấu hộp số giúp thao tác nhẹ nhàng, điều chỉnh góc mở chính xác, tránh hiện tượng sốc áp trong đường ống.
┌──────────────────────────────┐ │ Ống dẫn │ │ │ │ (1) Mở hoàn toàn → │ │ │ │ │ │ │ └──────────────────────────────┘ │ │ │ (2) Đóng hoàn toàn │ │ |← chắn dòng →| │ │ │ └──────────────────────────────┘
Nhờ bộ hộp số bánh răng, người vận hành có thể đóng mở van dễ dàng bằng lực nhỏ. Hộp số được bôi trơn kín, truyền lực mượt và bền bỉ. Khi van đóng, đĩa ép đều lên vòng EPDM, tạo độ kín tuyệt đối. Khi mở, dòng chảy qua hai bên đĩa cân bằng, giảm rung và hạn chế tổn thất áp lực. Cấu trúc đồng tâm giúp giảm mài mòn vòng EPDM và tăng tuổi thọ van.
Ưu điểm nổi bật
Van bướm AUTA FIG062 DN125 sở hữu nhiều ưu điểm kỹ thuật vượt trội: thân gang cầu GGG50 bền, chịu áp lực cao; đĩa inox SS304 chống gỉ, chịu mài mòn; vòng làm kín EPDM đàn hồi, kín nước tuyệt đối. Cơ cấu tay quay hộp số cho phép vận hành nhẹ, chính xác và an toàn. Lớp phủ epoxy dày 250 micron giúp thân van chống gỉ trong môi trường ẩm hoặc hóa chất nhẹ.
Van đạt tiêu chuẩn EN 12266 về độ kín và độ bền cơ học. So với dòng tay gạt, FIG062 DN125 giúp người vận hành kiểm soát lưu lượng chính xác hơn, thao tác an toàn trong áp suất cao. Hộp số bánh răng kín, hoạt động êm, ít bảo trì. Tay quay vô-lăng lớn, xoay nhẹ, có chỉ thị trạng thái mở/đóng. Thiết kế wafer nhỏ gọn giúp dễ lắp đặt, tiết kiệm không gian. Tất cả chi tiết được gia công chính xác, mang lại độ ổn định và độ bền vượt trội.
Đây là dòng van bướm cao cấp, phù hợp cho môi trường công nghiệp đòi hỏi hiệu năng cao, độ kín tuyệt đối và độ tin cậy lâu dài.
Ứng dụng thực tế
Van bướm AUTA FIG062 DN125 được ứng dụng rộng rãi trong hệ thống cấp thoát nước, HVAC, PCCC, xử lý nước thải, thực phẩm và hóa chất. Với kích thước DN125, van thường được lắp tại các tuyến ống trung bình hoặc nhánh điều tiết phụ. Trong HVAC, FIG062 DN125 điều chỉnh lưu lượng nước lạnh, cân bằng áp suất. Trong PCCC, van đảm bảo đóng ngắt chính xác và nhanh chóng khi kiểm tra hoặc bảo dưỡng.
Trong ngành thực phẩm, vật liệu inox và EPDM đảm bảo vệ sinh, không gây nhiễm tạp chất. Trong công nghiệp hóa chất nhẹ, van hoạt động bền, chống ăn mòn và chịu nhiệt tốt. FIG062 DN125 vận hành êm, kín tuyệt đối, phù hợp với các hệ thống cần điều khiển lưu lượng ổn định và liên tục.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch hai mặt bích, loại bỏ dầu, bụi và cặn. Đặt van vào giữa hai mặt bích, căn chỉnh trục van song song với tâm đường ống.
Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.
Bước 3: Xoay vô-lăng để kiểm tra chuyển động của đĩa, đảm bảo đĩa không chạm mặt bích và hộp số hoạt động trơn tru.
Bước 4: Khi vận hành, xoay tay quay chậm để tránh sốc áp. Không ép quá lực khi đĩa đã đóng hoàn toàn. Theo dõi chỉ thị trạng thái trên hộp số để xác định vị trí mở/đóng.
Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, bôi trơn hộp số, kiểm tra vòng EPDM. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng định kỳ giúp FIG062 DN125 vận hành nhẹ, kín và bền.
Nhờ cơ cấu truyền động bánh răng chính xác, vật liệu cao cấp và thiết kế tối ưu, van bướm AUTA FIG062 DN125 Malaysia là lựa chọn hoàn hảo cho hệ thống công nghiệp cần độ kín tuyệt đối, vận hành ổn định và độ tin cậy cao.
| THÔNG SỐ CHUNG | |
|---|---|
| Model | AUT FIG062 |
| Kích thước danh nghĩa | DN125 |
| Kiểu van | Van bướm dạng wafer tay quay hộp số (Gear Type Wafer Butterfly Valve) |
| Kiểu điều khiển | Tay quay hộp số (Wormgear) |
| Tiêu chuẩn thiết kế | BS Standard |
| Tiêu chuẩn lắp mặt bích | ISO 5211 / BS 4504 |
| Áp suất làm việc | 10–16 bar (1.0–1.6 MPa) |
| Nhiệt độ làm việc | 0°C – 80°C |
| Môi chất làm việc | Nước (Water) |
| Lớp phủ bề mặt | Sơn epoxy tĩnh điện (Electrostatic Powder Epoxy) |
| Xuất xứ | Malaysia |
| CẤU TẠO & VẬT LIỆU | |
| Thân (Body) | DI – Gang dẻo |
| Trục (Stem) | SS410 – Thép không gỉ 410 |
| Đĩa (Disc) | SS304 – Thép không gỉ 304 |
| Gioăng làm kín (Seat) | EPDM – Cao su chịu nước |
| Bạc lót (Bushing) | Polymer – Nhựa chịu mài mòn |
| Chốt (Tapper Pin) | SS304 – Thép không gỉ 304 |
| Vòng đệm (O-Ring) | EPDM – Cao su chống rò |
| Tay quay hộp số (Wormgear) | Gang dẻo (DI) – Sơn phủ Epoxy |
| KÍCH THƯỚC | |
| Chiều dài (L) | 56 mm |
| Khoảng cách trục (A) | 183 mm |
| Chiều cao (B) | 125 mm |
| Top Flange (ISO 5211) | F07 |
| ØE (ISO 5211) | 90 mm |
| ØF (ISO 5211) | 70 mm |
| n1–Ød1 (ISO 5211) | 4–10 |
| Đường kính mặt bích PN10 (ØD) | 210 mm |
| Số lỗ – Đường kính lỗ PN10 (n–Ød) | 8–18 |
| Đường kính mặt bích PN16 (ØD) | 210 mm |
| Số lỗ – Đường kính lỗ PN16 (n–Ød) | 8–18 |
