Van bướm tay quay AUT FIG062 DN150

Van bướm AUTA FIG062 DN150 Malaysia

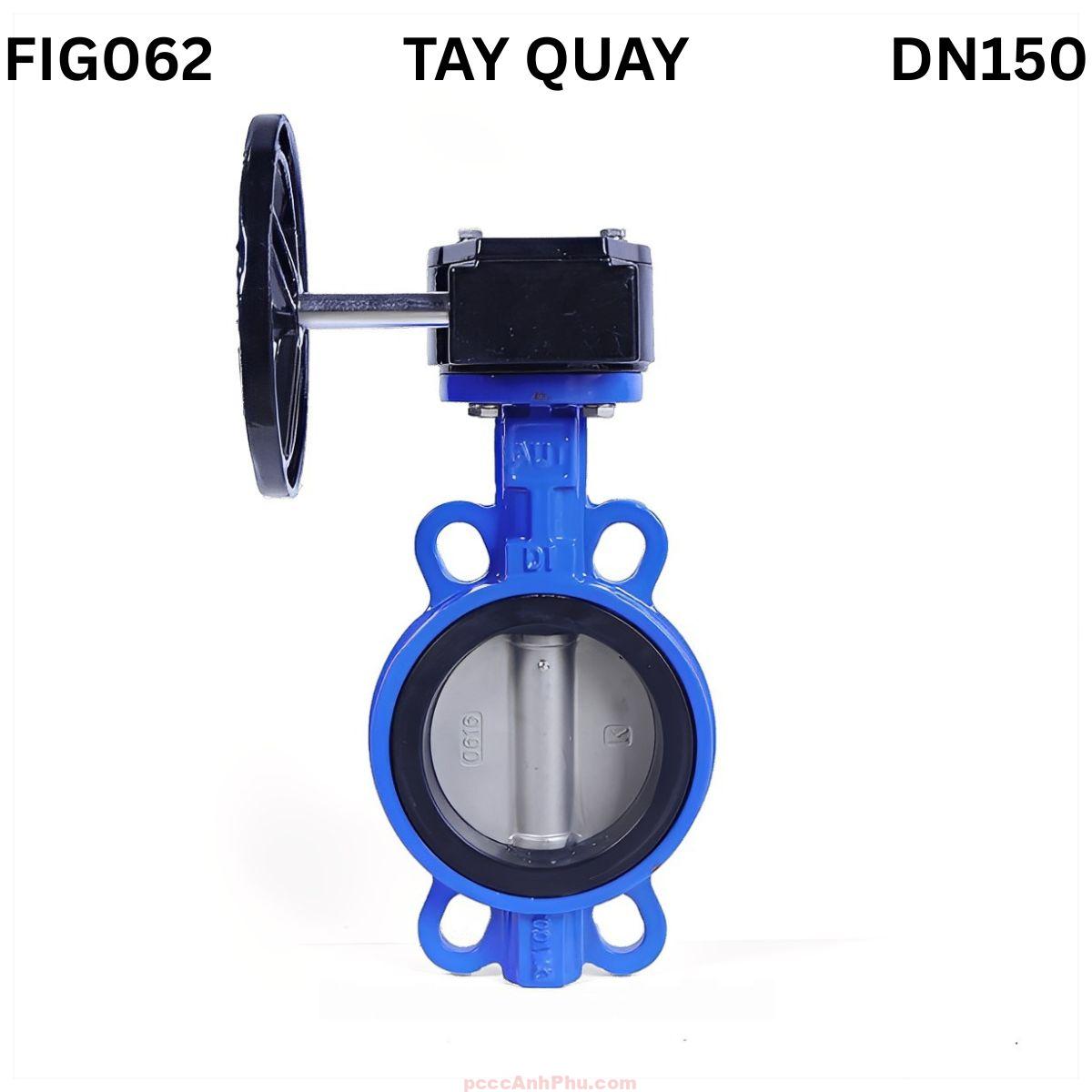

Van bướm AUTA FIG062 DN150 là dòng van wafer tay quay được sản xuất tại Malaysia, sử dụng cơ cấu hộp số bánh răng (gear operated) giúp vận hành nhẹ nhàng, ổn định và chính xác. Với kích thước DN150, van thích hợp cho hệ thống ống trung bình và lớn trong các nhà máy cấp thoát nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và phòng cháy chữa cháy. Thiết kế chắc chắn, độ kín cao và độ bền vượt trội khiến AUTA FIG062 DN150 trở thành lựa chọn hàng đầu trong các ứng dụng công nghiệp hiện đại.

Thân van được đúc từ gang cầu GGG50 bền chắc, phủ lớp sơn epoxy dày 250 micron giúp chống ăn mòn và gỉ sét. Đĩa van inox SS304 sáng bóng, chịu mài mòn, bền trong môi trường áp lực cao. Gioăng làm kín EPDM đàn hồi cao, kín tuyệt đối và chống lão hóa. Bộ tay quay vô-lăng kết hợp hộp số bánh răng giúp truyền mô-men ổn định, người vận hành có thể điều chỉnh nhẹ, không cần dùng lực lớn. Van bướm AUTA FIG062 DN150 Malaysia là giải pháp lý tưởng cho hệ thống yêu cầu đóng mở chậm, điều tiết mượt và an toàn trong áp lực cao.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN150 có cấu trúc đồng tâm, gồm thân gang cầu, trục inox, đĩa inox, vòng làm kín EPDM và hộp số tay quay bằng gang hoặc thép. Thiết kế wafer giúp van được kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN, tiết kiệm không gian và lắp đặt nhanh chóng. Cơ cấu hộp số bánh răng được gắn cố định trên thân van, khuếch đại mô-men xoắn, giúp người vận hành xoay nhẹ và điều chỉnh góc mở dễ dàng. Bảng dưới đây thể hiện các bộ phận chính và vật liệu cấu tạo:

STT	Bộ phận	Vật liệu	Chức năng
1	Thân van	Gang cầu GGG50	Chịu áp lực, giữ ổn định toàn bộ kết cấu
2	Trục van	Inox SS410	Truyền mô-men từ hộp số tới đĩa
3	Đĩa van	Inox SS304	Điều tiết và ngăn dòng chảy
4	Vòng làm kín	EPDM	Đảm bảo kín nước tuyệt đối
5	Bạc lót	PTFE	Giảm ma sát, giúp trục quay nhẹ
6	O-Ring	EPDM	Ngăn rò tại trục xuyên thân
7	Chốt định vị	SS304	Giữ trục và đĩa cố định
8	Hộp số tay quay	Gang đúc / thép	Giảm tốc độ quay, khuếch đại lực
9	Vô-lăng điều khiển	Thép sơn tĩnh điện	Điều khiển đóng mở qua hộp số

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN150 hoạt động dựa trên cơ chế truyền động bánh răng trong hộp số. Khi người vận hành xoay vô-lăng, lực được truyền qua hệ thống bánh răng, làm trục inox xoay và kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu lượng đi qua tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Hệ thống bánh răng giúp giảm tốc, cho thao tác nhẹ, kiểm soát góc mở chính xác, đồng thời bảo vệ hệ thống khỏi sốc áp.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Nhờ bộ hộp số, người vận hành có thể điều khiển chính xác góc mở mà không cần dùng lực lớn. Khi van đóng, đĩa ép đều lên vòng EPDM tạo độ kín tuyệt đối. Khi mở, dòng chảy chia đều qua hai mặt đĩa, giảm tổn thất áp lực và rung động. Cấu trúc đồng tâm và bạc lót PTFE giúp trục vận hành nhẹ, giảm ma sát và tăng tuổi thọ. Hộp số được bôi trơn sẵn bằng mỡ chịu nhiệt, đảm bảo chuyển động trơn tru và ổn định trong thời gian dài.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN150 có nhiều ưu điểm vượt trội so với các dòng cùng loại. Cơ cấu tay quay hộp số giúp thao tác nhẹ nhàng, đóng mở chính xác, an toàn trong môi trường áp lực cao. Thân van gang cầu GGG50 chịu lực tốt, đĩa inox SS304 chống ăn mòn, bền bỉ trong môi trường nước và hóa chất. Gioăng EPDM kín nước tuyệt đối, bền dẻo, không lão hóa nhanh. Hộp số cơ khí hoạt động ổn định, giảm tải cho người vận hành.

Thiết kế wafer nhỏ gọn, dễ lắp đặt giữa hai mặt bích, tiết kiệm không gian và chi phí bảo trì. Lớp phủ epoxy 250 micron giúp bảo vệ thân van khỏi oxy hóa, tăng tuổi thọ sản phẩm. FIG062 DN150 đạt tiêu chuẩn EN 12266 về độ kín và độ bền, vận hành êm, không gây tiếng ồn. So với dòng tay gạt, van tay quay giúp điều tiết lưu lượng tinh tế, giảm sai số và tránh hiện tượng kẹt hoặc va đập thủy lực.

Nhờ cơ cấu truyền động bánh răng chính xác, van vận hành ổn định, không cần lực lớn, thích hợp cho các hệ thống công nghiệp có áp suất cao hoặc van kích thước lớn.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN150 được sử dụng rộng rãi trong hệ thống cấp thoát nước, HVAC, thực phẩm, hóa chất và PCCC. Với kích thước DN150, van phù hợp cho các tuyến ống trung bình và lớn, nơi yêu cầu điều tiết lưu lượng ổn định và đóng ngắt an toàn. Trong hệ thống HVAC, FIG062 DN150 giúp điều chỉnh lưu lượng nước lạnh, cân bằng áp suất và giảm tổn thất năng lượng. Trong PCCC, van thường lắp tại tuyến chính, đảm bảo khả năng ngắt nhanh khi kiểm tra hoặc bảo trì.

Trong ngành thực phẩm và nước uống, vật liệu inox và EPDM đảm bảo vệ sinh, không gây nhiễm tạp chất. Trong công nghiệp hóa chất nhẹ, van hoạt động ổn định, chống ăn mòn, đảm bảo lưu lượng ổn định và độ kín tuyệt đối. Van được ứng dụng trong nhà máy điện, hệ thống xử lý nước, dây chuyền công nghiệp và khu vực hạ tầng kỹ thuật cần vận hành liên tục.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch mặt bích, loại bỏ cặn bẩn và gỉ sét. Đặt van vào giữa hai mặt bích, căn chỉnh trục van song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.

Bước 3: Xoay vô-lăng để kiểm tra chuyển động đĩa, đảm bảo không chạm mặt bích. Quan sát chỉ thị trạng thái mở/đóng trên nắp hộp số.

Bước 4: Khi vận hành, xoay tay quay chậm để tránh sốc áp. Không ép quá lực khi đĩa đến điểm giới hạn. Đóng mở từ từ để bảo vệ vòng EPDM và hệ thống đường ống.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Vệ sinh thân van, bôi trơn hộp số, kiểm tra vòng EPDM. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng định kỳ giúp FIG062 DN150 hoạt động bền, kín và ổn định lâu dài.

Với cơ cấu bánh răng chính xác, vật liệu bền và khả năng vận hành ổn định, van bướm AUTA FIG062 DN150 Malaysia là lựa chọn hoàn hảo cho các hệ thống kỹ thuật hiện đại, đảm bảo an toàn, hiệu suất và tuổi thọ vượt trội.
