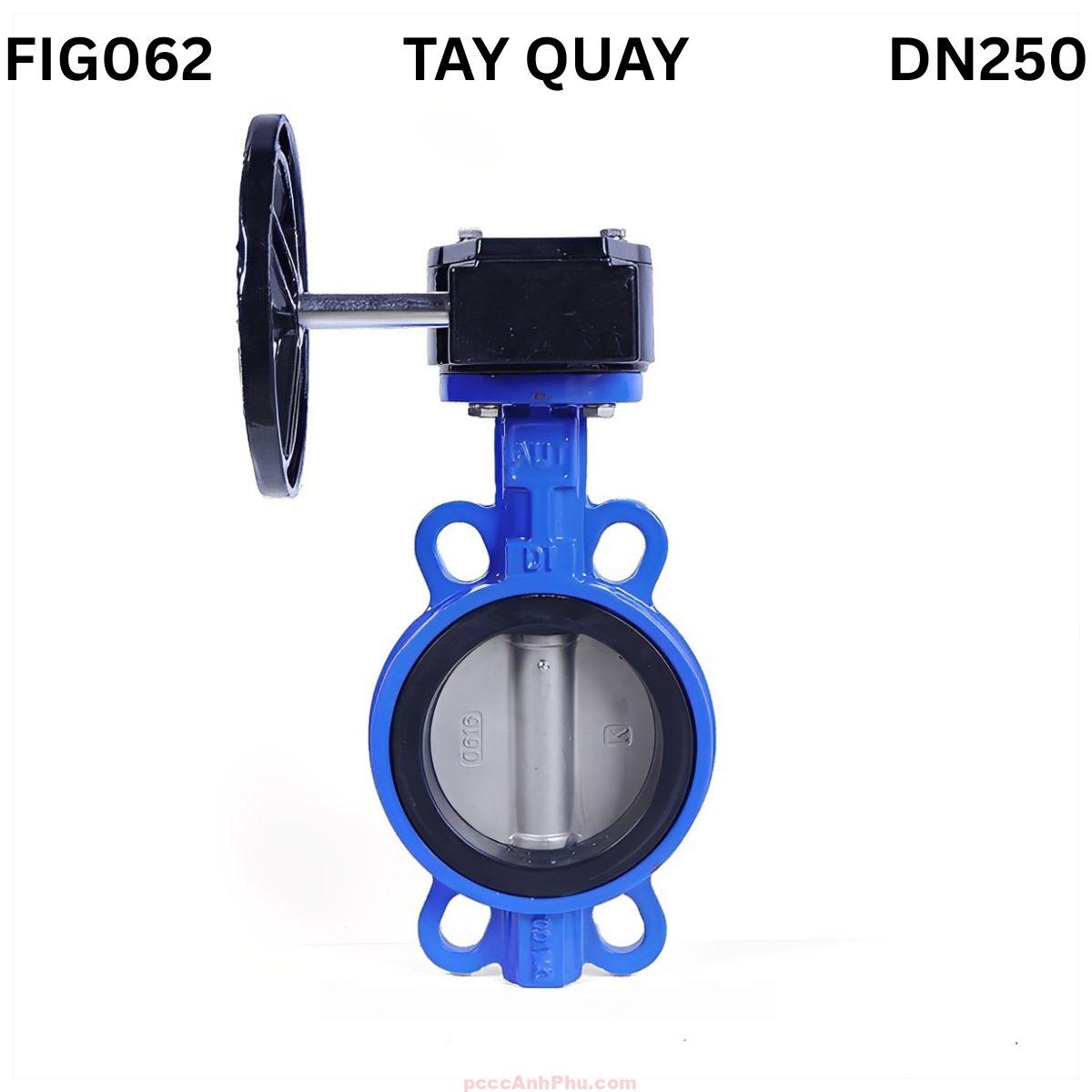

Van bướm tay quay AUT FIG062 DN250

Van bướm AUTA FIG062 DN250 Malaysia

Van bướm AUTA FIG062 DN250 là dòng van wafer tay quay cao cấp do AUTA Malaysia sản xuất, đạt tiêu chuẩn quốc tế BS5155 và ISO 5211. Với kích thước DN250, van được thiết kế để vận hành nhẹ nhàng và chính xác nhờ cơ cấu truyền động bánh răng (gear operated), đảm bảo an toàn tuyệt đối và độ kín cao. Đây là lựa chọn hàng đầu cho các hệ thống công nghiệp lớn như cấp thoát nước, HVAC, xử lý nước thải, hóa chất, thực phẩm, và đặc biệt là hệ thống phòng cháy chữa cháy. Van bướm AUTA FIG062 DN250 hoạt động ổn định, bền bỉ, đáp ứng tốt các yêu cầu kỹ thuật khắt khe nhất.

Thân van được chế tạo từ gang cầu GGG50 chắc chắn, phủ lớp sơn epoxy dày 250 micron chống ăn mòn và oxy hóa. Đĩa van làm bằng inox SS304 sáng bóng, chịu mài mòn, chịu áp cao và bền trong môi trường có lưu lượng lớn. Gioăng EPDM đàn hồi cao, kín nước tuyệt đối, chống rò rỉ và chịu được nhiệt độ từ -10°C đến 120°C. Bộ tay quay vô-lăng kết hợp hộp số bánh răng giúp người vận hành điều chỉnh nhẹ, chính xác, không cần dùng lực lớn. Đây là dòng van lý tưởng cho hệ thống yêu cầu điều tiết lưu lượng ổn định, vận hành an toàn và bền bỉ lâu dài.

Xem đầy đủ các sản phẩm: van bướm

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN250 có cấu trúc đồng tâm, gồm thân gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay bằng gang hoặc thép. Thiết kế wafer giúp van được kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN mà không cần bulông xuyên suốt, thuận tiện trong lắp đặt. Hộp số truyền động bánh răng khuếch đại mô-men, giúp người vận hành điều khiển nhẹ nhàng và ổn định ngay cả khi hệ thống có áp suất cao.

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN250 hoạt động dựa trên nguyên lý truyền động bánh răng trong hộp số. Khi người vận hành xoay vô-lăng, lực được truyền qua hệ thống bánh răng, làm trục inox quay, kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, lưu lượng đạt tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Cơ cấu bánh răng giảm tốc giúp điều chỉnh góc mở nhẹ, chính xác, tránh sốc áp và rung động trong hệ thống.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Hệ thống bánh răng khuếch đại mô-men giúp người vận hành điều khiển nhẹ, ngay cả trong điều kiện áp suất cao. Khi van đóng, đĩa ép đều lên vòng EPDM, đảm bảo kín tuyệt đối. Khi mở, dòng chảy phân bố đều hai bên, giảm tổn thất áp lực. Cấu trúc đồng tâm và bạc lót PTFE giúp van hoạt động trơn tru, êm ái, bền bỉ. Hộp số được bôi trơn kín, chống ẩm và bụi, kéo dài tuổi thọ vận hành.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN250 nổi bật với khả năng vận hành nhẹ, điều khiển chính xác và độ kín cao. Cơ cấu tay quay hộp số cho phép đóng mở chậm, ổn định, an toàn. Thân gang cầu GGG50 bền chắc, đĩa inox SS304 chống ăn mòn, chịu mài mòn tốt. Gioăng EPDM mềm, kín nước, bền với môi trường nước và hóa chất nhẹ. Thiết kế wafer gọn gàng, lắp đặt nhanh, dễ bảo trì. Hộp số bánh răng được bôi trơn sẵn, hoạt động êm, không cần bảo trì thường xuyên.

Lớp sơn epoxy 250 micron bảo vệ thân van khỏi ăn mòn, rỉ sét. FIG062 DN250 đạt tiêu chuẩn EN 12266 về độ kín và độ bền cơ học. So với van tay gạt, dòng tay quay an toàn hơn, dễ điều khiển hơn và phù hợp với hệ thống áp lực cao. Van hoạt động ổn định, không gây tiếng ồn, giảm rung và tăng tuổi thọ hệ thống đường ống. Đây là giải pháp hoàn hảo cho hệ thống công nghiệp cần điều tiết chính xác và độ kín tuyệt đối.

Khả năng vận hành ổn định và độ bền vượt trội giúp FIG062 DN250 trở thành dòng van chủ lực trong các hệ thống kỹ thuật hiện đại và nhà máy công nghiệp lớn.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN250 được ứng dụng trong hệ thống cấp nước, HVAC, PCCC, thực phẩm và hóa chất. Với kích thước DN250, van phù hợp cho tuyến ống chính hoặc nhánh lớn, đảm bảo điều tiết lưu lượng chính xác và đóng ngắt an toàn. Trong HVAC, van giúp điều chỉnh lưu lượng nước lạnh, cân bằng nhiệt độ và áp suất. Trong PCCC, FIG062 DN250 đảm bảo ngắt nước nhanh, hiệu quả và dễ bảo dưỡng. Trong ngành thực phẩm và nước sạch, vật liệu inox và EPDM đảm bảo vệ sinh, không gây nhiễm tạp chất. Trong công nghiệp hóa chất, van chống ăn mòn, bền bỉ với dung dịch loãng và môi trường ẩm.

Van hoạt động ổn định trong các nhà máy điện, trạm bơm, khu công nghiệp, hệ thống xử lý nước, và các ứng dụng kỹ thuật cần độ kín tuyệt đối và vận hành an toàn lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích, loại bỏ bụi và dầu. Đặt van vào giữa hai mặt bích, căn chỉnh trục song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh cong thân hoặc bó đĩa.

Bước 3: Xoay vô-lăng kiểm tra hoạt động đĩa, đảm bảo đĩa không chạm thành ống và hộp số vận hành êm.

Bước 4: Khi vận hành, xoay tay quay chậm, tránh sốc áp hoặc rung mạnh. Quan sát chỉ thị trên hộp số để nhận biết trạng thái mở/đóng.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, bôi trơn hộp số, kiểm tra vòng EPDM và lớp sơn epoxy. Khi phát hiện rò rỉ, thay vòng đệm đúng tiêu chuẩn và siết lại bulông đúng lực. Bảo dưỡng định kỳ giúp FIG062 DN250 luôn vận hành ổn định, kín và bền trong suốt vòng đời sử dụng.

Với thiết kế chính xác, cơ cấu bánh răng bền bỉ và vật liệu chất lượng cao, van bướm AUTA FIG062 DN250 Malaysia là giải pháp hoàn hảo cho các hệ thống kỹ thuật quy mô lớn, nơi độ kín, độ an toàn và tuổi thọ là những tiêu chí hàng đầu.
