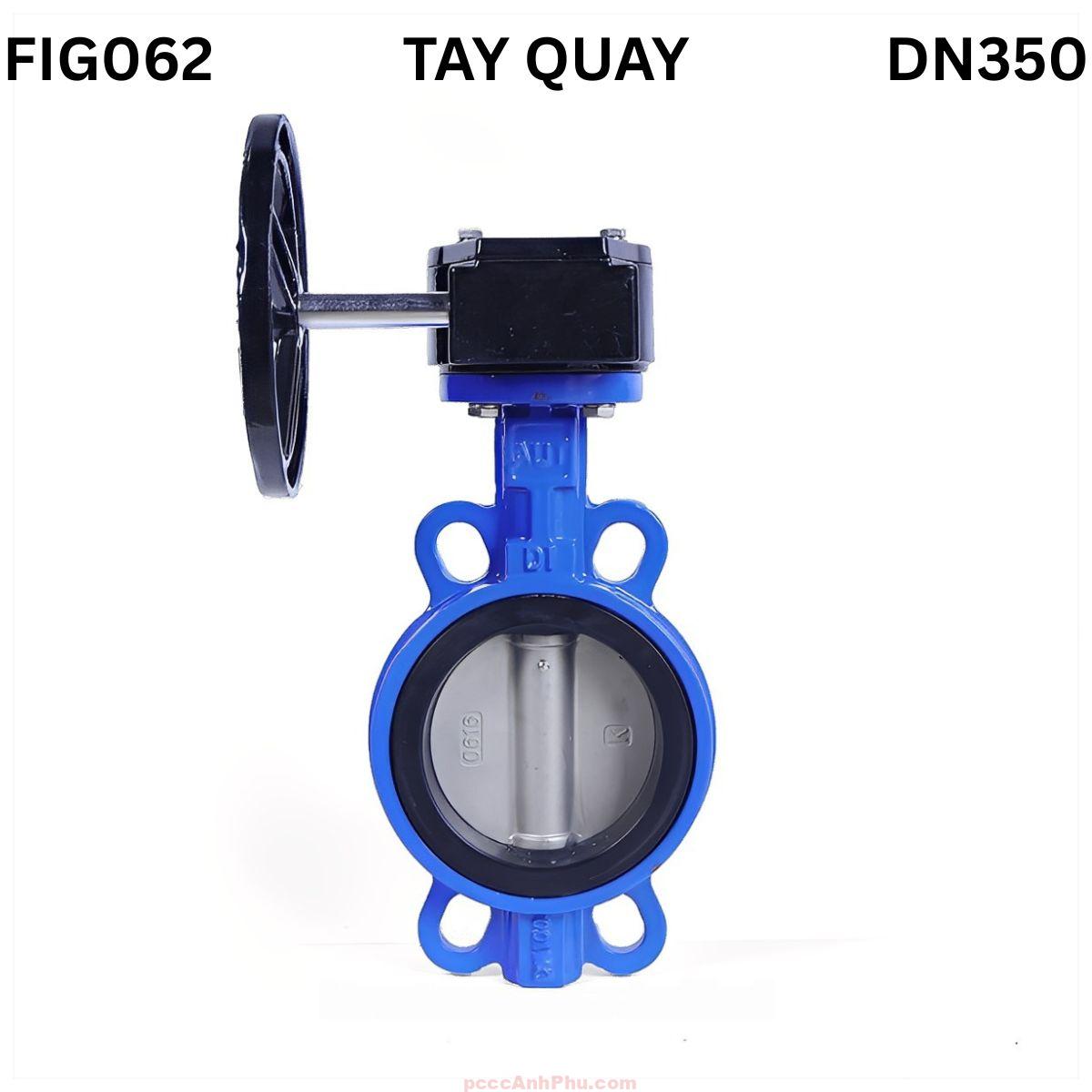

Van bướm tay quay AUT FIG062 DN350

Van bướm AUTA FIG062 DN350 Malaysia

Van bướm AUTA FIG062 DN350 là dòng van wafer tay quay cao cấp đến từ AUTA Malaysia, được thiết kế dành cho các hệ thống ống công nghiệp lớn cần lưu lượng cao và khả năng chịu áp lực lớn. Cơ cấu truyền động bánh răng (gear operated) giúp vận hành nhẹ, ổn định và chính xác hơn nhiều so với các dòng tay gạt thông thường. Với kích thước DN350, FIG062 là lựa chọn lý tưởng cho các hệ thống cấp nước, HVAC, xử lý nước thải, nhà máy điện, dầu khí, hóa chất và phòng cháy chữa cháy. Van đảm bảo độ kín tuyệt đối, tuổi thọ cao và hoạt động an toàn trong môi trường khắc nghiệt.

Thân van được chế tạo từ gang cầu GGG50 chịu lực cực tốt, phủ lớp sơn epoxy dày 250 micron chống ăn mòn. Đĩa van làm bằng inox SS304 bền bỉ, chống oxy hóa, chịu mài mòn và thích hợp với môi trường nước, khí và dung dịch hóa chất nhẹ. Gioăng làm kín EPDM đàn hồi cao, tạo độ kín tuyệt đối và chống rò rỉ. Bộ tay quay kết hợp hộp số bánh răng giúp truyền mô-men nhẹ nhàng, thao tác êm, chính xác. Van bướm AUTA FIG062 DN350 Malaysia được sản xuất theo tiêu chuẩn BS5155, EN 12266 và ISO 5211, đảm bảo chất lượng và độ bền vượt trội.

Xem đầy đủ các sản phẩm: valve bướm

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN350 được cấu tạo đồng tâm, gồm thân van bằng gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay gang đúc. Thiết kế wafer hoặc mặt bích kép giúp van lắp đặt dễ dàng giữa hai đầu mặt bích tiêu chuẩn JIS, BS hoặc DIN. Cơ cấu hộp số bánh răng giảm tốc được lắp cố định trên thân van, giúp người vận hành điều chỉnh góc mở nhẹ, ổn định, an toàn và chính xác ngay cả với đường ống có áp lực cao.

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN350 hoạt động theo cơ chế truyền động bánh răng trong hộp số. Khi người vận hành xoay vô-lăng, mô-men được khuếch đại qua hệ thống bánh răng, làm trục inox quay và kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu lượng đi qua tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Hộp số giảm tốc giúp thao tác nhẹ, êm, kiểm soát chính xác góc mở, đồng thời hạn chế sốc áp và rung động trong đường ống.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Nhờ cơ cấu bánh răng chính xác, người vận hành có thể điều khiển van nhẹ nhàng ngay cả khi áp lực hệ thống cao. Khi van đóng, đĩa ép đều lên vòng EPDM, tạo kín tuyệt đối. Khi mở, dòng chảy chia đều hai bên đĩa, giảm tổn thất áp lực và rung động. Cấu trúc đồng tâm và bạc lót PTFE giúp vận hành mượt và ổn định trong thời gian dài. Hộp số được bôi trơn kín bằng mỡ chịu nhiệt, không cần bảo trì thường xuyên.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN350 mang nhiều ưu điểm vượt trội: cơ cấu tay quay hộp số giúp vận hành nhẹ, điều chỉnh chính xác, giảm nguy cơ sốc áp. Thân van gang cầu GGG50 bền chắc, chịu lực cao, đĩa inox SS304 chống ăn mòn và mài mòn. Gioăng EPDM kín tuyệt đối, đàn hồi bền, không biến dạng sau thời gian dài sử dụng. Lớp phủ epoxy bảo vệ thân van khỏi oxy hóa, tăng tuổi thọ và giảm chi phí bảo trì. Thiết kế wafer gọn gàng giúp lắp đặt nhanh, tiết kiệm không gian.

Van đạt tiêu chuẩn EN 12266 về độ kín và độ bền, thích hợp với hệ thống áp lực cao. So với dòng tay gạt, FIG062 DN350 vận hành an toàn hơn, phù hợp cho hệ thống lớn và áp cao. Cơ cấu bánh răng cho phép người vận hành kiểm soát lưu lượng dễ dàng mà không cần lực lớn. Van hoạt động êm, không gây tiếng ồn, bền bỉ và ổn định lâu dài.

Nhờ thiết kế tinh xảo, vật liệu chất lượng và cấu trúc cơ khí chính xác, FIG062 DN350 là lựa chọn lý tưởng cho các hệ thống công nghiệp đòi hỏi độ tin cậy, an toàn và hiệu suất cao.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN350 được sử dụng trong các hệ thống cấp nước, HVAC, xử lý nước thải, hóa chất, thực phẩm và phòng cháy chữa cháy. Với kích thước lớn DN350, van thường được lắp tại tuyến ống chính hoặc nhánh cấp lớn, nơi yêu cầu lưu lượng lớn và áp lực cao. Trong hệ thống HVAC, FIG062 DN350 điều tiết lưu lượng nước lạnh và cân bằng nhiệt. Trong hệ thống PCCC, van đảm bảo đóng ngắt nhanh, an toàn, giúp cô lập vùng khi bảo trì hoặc thử áp.

Trong công nghiệp thực phẩm, vật liệu inox và EPDM đảm bảo vệ sinh, không nhiễm tạp chất. Trong ngành hóa chất, van chịu ăn mòn tốt, hoạt động ổn định với dung dịch loãng. Van cũng được ứng dụng tại nhà máy điện, trạm bơm, hệ thống cấp nước đô thị và khu công nghiệp. Đây là dòng van công nghiệp nặng đáng tin cậy cho vận hành lâu dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích, loại bỏ bụi, dầu và gỉ. Đặt van vào giữa hai mặt bích, căn chỉnh trục van song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.

Bước 3: Xoay vô-lăng kiểm tra chuyển động đĩa, đảm bảo đĩa không chạm mặt bích. Quan sát chỉ thị trạng thái mở/đóng trên nắp hộp số.

Bước 4: Khi vận hành, xoay tay quay chậm để tránh sốc áp. Không ép quá lực khi đĩa đã đóng hoàn toàn. Theo dõi trạng thái chỉ thị để kiểm soát vị trí van.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Vệ sinh thân van, bôi trơn hộp số, kiểm tra vòng EPDM và sơn epoxy. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng thường xuyên giúp FIG062 DN350 vận hành ổn định, kín và bền lâu.

Với cấu trúc cơ khí chính xác, vật liệu cao cấp và khả năng vận hành bền bỉ, van bướm AUTA FIG062 DN350 Malaysia là lựa chọn hoàn hảo cho các hệ thống kỹ thuật lớn, đảm bảo an toàn, hiệu năng và tuổi thọ vượt trội.
