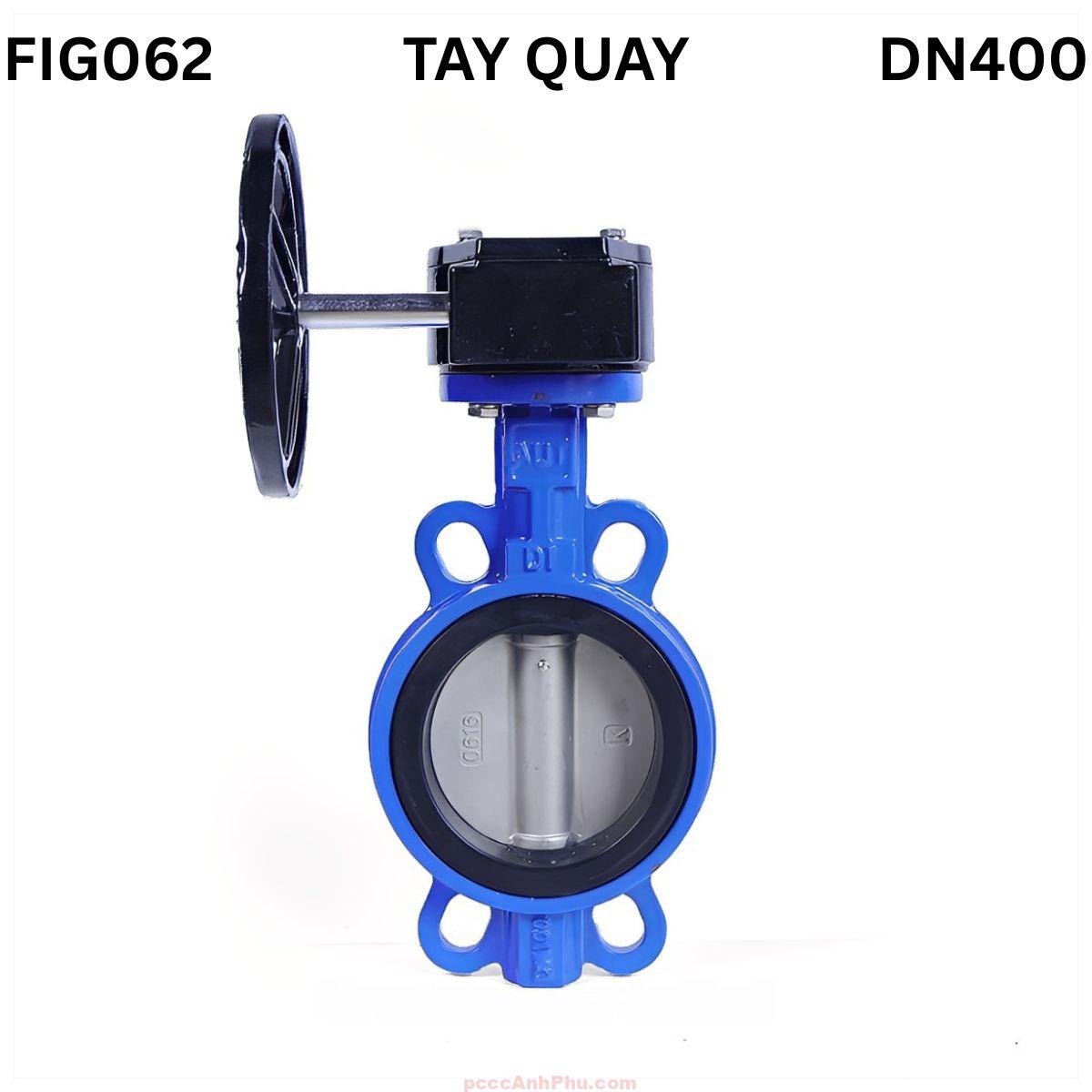

Van bướm tay quay AUT FIG062 DN400

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN400 có cấu tạo đồng tâm, bao gồm thân van gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay gang hoặc thép. Thiết kế wafer hoặc mặt bích kép cho phép van được kẹp giữa hai đầu mặt bích tiêu chuẩn JIS, BS hoặc DIN. Hộp số bánh răng được lắp cố định trên thân van, giúp khuếch đại mô-men xoắn, người vận hành dễ dàng điều chỉnh góc mở van một cách chính xác, nhẹ và êm ngay cả khi áp lực hệ thống cao.

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN400 hoạt động theo cơ chế truyền động bánh răng trong hộp số. Khi người vận hành xoay vô-lăng, mô-men được khuếch đại qua hệ thống bánh răng, làm trục inox quay, kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu lượng tối đa đi qua. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Hộp số giúp thao tác nhẹ, êm và chính xác, hạn chế sốc áp và rung động trong hệ thống công nghiệp lớn.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Nhờ cơ cấu hộp số giảm tốc, người vận hành không cần dùng nhiều lực để đóng mở van. Khi van đóng, đĩa ép đều lên vòng EPDM tạo kín tuyệt đối. Khi mở, dòng chảy được chia đều hai bên đĩa, giảm tổn thất áp lực và tăng tuổi thọ cho hệ thống. Hộp số được bôi trơn kín, bảo vệ khỏi bụi và ẩm. Cấu trúc đồng tâm giúp giảm mài mòn và giữ độ kín ổn định trong suốt quá trình vận hành.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN400 nổi bật với khả năng vận hành nhẹ, độ kín cao và tuổi thọ vượt trội. Cơ cấu tay quay hộp số bánh răng giúp điều chỉnh chính xác, an toàn và không gây sốc áp. Thân gang cầu GGG50 chịu áp tốt, đĩa inox SS304 chống ăn mòn, phù hợp cho môi trường nước, khí và dung dịch hóa chất nhẹ. Gioăng EPDM mềm, kín tuyệt đối, chịu được biến thiên áp suất. Lớp phủ epoxy bảo vệ thân van khỏi oxy hóa và rỉ sét. Thiết kế wafer nhỏ gọn, lắp đặt nhanh, tiết kiệm không gian và thời gian bảo trì.

Van đạt tiêu chuẩn EN 12266 về độ kín, đảm bảo hoạt động ổn định trong áp lực cao. So với van tay gạt, FIG062 DN400 vận hành chính xác hơn, an toàn hơn trong hệ thống công nghiệp quy mô lớn. Hộp số bánh răng được bôi trơn sẵn, kín hoàn toàn, không cần bảo dưỡng định kỳ. Van hoạt động êm, ổn định, giảm rung và tiếng ồn, đảm bảo hiệu năng lâu dài.

Nhờ cấu trúc chắc chắn và cơ chế truyền động tinh xảo, FIG062 DN400 là lựa chọn đáng tin cậy cho hệ thống cần độ ổn định, độ kín tuyệt đối và khả năng chịu tải cao.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN400 được sử dụng rộng rãi trong hệ thống cấp nước, HVAC, nhà máy điện, hóa chất, thực phẩm và PCCC. Với kích thước DN400, van phù hợp cho tuyến ống chính hoặc các hệ thống có áp cao. Trong HVAC, FIG062 DN400 điều tiết dòng nước lạnh, giúp cân bằng lưu lượng. Trong hệ thống PCCC, van được lắp tại tuyến chính, giúp kiểm soát dòng nước cứu hỏa nhanh chóng và chính xác. Trong nhà máy xử lý nước, van đảm bảo lưu lượng ổn định và dễ bảo dưỡng. Vật liệu inox và EPDM giúp van an toàn cho ngành thực phẩm và nước sạch, trong khi khả năng chịu hóa chất nhẹ phù hợp với nhà máy hóa chất và xử lý dung dịch.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch bề mặt hai mặt bích, loại bỏ bụi và dầu. Đặt van vào giữa hai mặt bích, căn chỉnh trục song song với tâm đường ống.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc biến dạng thân van.

Bước 3: Xoay vô-lăng để kiểm tra chuyển động đĩa, đảm bảo đĩa không chạm mặt bích và hộp số hoạt động trơn tru.

Bước 4: Khi vận hành, xoay tay quay từ từ để tránh sốc áp. Quan sát chỉ thị trạng thái mở/đóng trên nắp hộp số để điều khiển chính xác. Không ép lực khi đĩa đã đóng hoàn toàn.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, bôi trơn hộp số, kiểm tra vòng EPDM và lớp sơn epoxy. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo trì định kỳ giúp FIG062 DN400 vận hành nhẹ, kín và ổn định lâu dài.

Với vật liệu cao cấp, cơ cấu bánh răng bền bỉ và khả năng vận hành ổn định, van bướm AUTA FIG062 DN400 Malaysia là lựa chọn tối ưu cho hệ thống kỹ thuật lớn cần độ kín cao, an toàn và hiệu suất bền vững.
