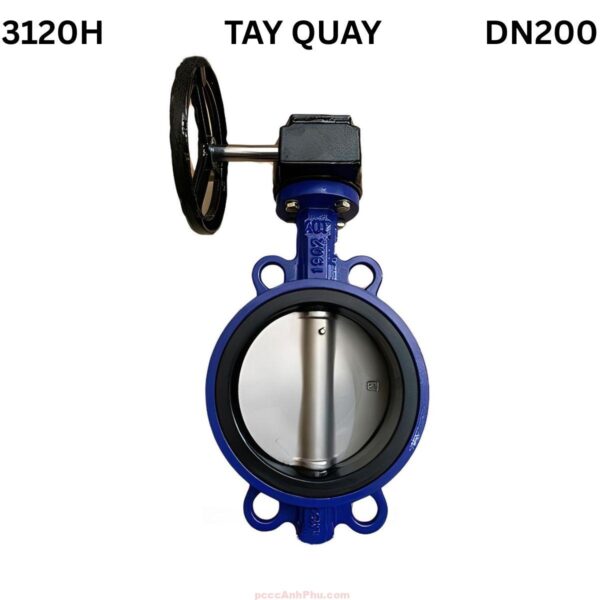

Van bướm tay quay AUTA 3120H DN200

Giới thiệu sản phẩm

Van bướm AUTA 3120H DN200 là dòng van wafer tay quay hộp số chuyên dụng cho hệ thống công nghiệp, cấp thoát nước và phòng cháy chữa cháy. Sản phẩm được sản xuất tại Malaysia bởi thương hiệu AUTA nổi tiếng, bảo đảm chất lượng, độ bền và độ kín tuyệt đối. Với kích thước danh nghĩa DN200 (8 inch), AUTA 3120H đáp ứng yêu cầu vận hành ở các tuyến ống lớn, nơi cần điều tiết lưu lượng chính xác và an toàn.

Thân van được chế tạo bằng gang cầu GGG50 phủ epoxy 250 micron, chống rỉ, chống ăn mòn và chịu được va đập cơ học. Đĩa van bằng inox CF8 sáng bóng, bề mặt mịn giúp lưu chất chảy êm và giảm tổn thất áp lực. Gioăng EPDM đàn hồi cao đảm bảo độ kín tuyệt đối, chịu được nhiệt độ 0 – 80°C và áp suất PN16. Trục SS410 bền chắc, truyền động ổn định từ hộp số wormgear đến đĩa, cho phép thao tác nhẹ và an toàn trong mọi điều kiện làm việc.

Điểm khác biệt của AUTA 3120H DN200 là cơ cấu tay quay hộp số với tỉ số truyền cao, giúp người vận hành điều khiển dễ dàng mà không cần lực lớn. Cấu trúc bánh vít – trục vít đảm bảo đóng mở mượt, có khóa cố định vị trí, tránh sự tác động ngược từ dòng chảy. Van đạt tiêu chuẩn ISO 5211, BS 5155, tương thích các mặt bích JIS, DIN và BS, đảm bảo lắp đặt dễ dàng và đồng bộ trong nhiều hệ thống công nghiệp.

Nhờ kết cấu vững chắc, vật liệu bền và khả năng vận hành linh hoạt, AUTA 3120H DN200 là lựa chọn hàng đầu cho các hệ thống cấp nước, nhà máy năng lượng, khu công nghiệp và mạng PCCC có quy mô lớn.

Xem đầy đủ các sản phẩm: butterfly valve.

Cấu tạo tổng quan

Van bướm AUTA 3120H DN200 có cấu trúc gồm ba nhóm chính: thân van, nhóm kín và nhóm truyền động. Từng chi tiết được gia công đồng tâm, độ chính xác cao, bảo đảm độ kín, khả năng chịu áp lực và tuổi thọ vận hành dài.

Cấu trúc đồng tâm giúp đĩa xoay êm, lực phân bố đều, giảm mài mòn. Toàn bộ vật liệu được lựa chọn kỹ lưỡng để đảm bảo độ bền, độ kín và khả năng chống ăn mòn cao, đáp ứng tiêu chuẩn chất lượng quốc tế.

Nguyên lý hoạt động

Van bướm AUTA 3120H DN200 hoạt động dựa trên cơ chế truyền động bánh vít – trục vít. Khi người vận hành xoay tay quay, hệ thống hộp số giảm tốc truyền lực đến trục SS410, làm đĩa inox CF8 xoay quanh trục trung tâm. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín.

     SƠ ĐỒ HOẠT ĐỘNG VAN BƯỚM AUTA 3120H DN200
     ┌────────────────────────────────────────┐
     │                TAY QUAY                │
     │                   │                    │
     │             Bánh vít - Trục vít         │
     │                   ▼                    │
     │           ┌──────────────┐              │
Dòng →│           │    ĐĨA CF8    │              │→ Dòng
     │           └──────────────┘              │
     │                   ▲                    │
     │              TRỤC SS410                │
     └────────────────────────────────────────┘
        |<── Gioăng EPDM – tạo kín tuyệt đối ─>|

Khi đóng, áp lực dòng chảy ép gioăng EPDM ôm sát đĩa, tạo kín tuyệt đối. Khi mở, dòng lưu chất đi qua êm, giảm rung và hạn chế tổn thất áp. Hộp số tỉ số truyền cao giúp thao tác nhẹ, an toàn và ổn định. Cấu trúc này đảm bảo van không tự xoay ngược do phản lực dòng chảy, duy trì trạng thái ổn định lâu dài.

Ưu điểm nổi bật

AUTA 3120H DN200 nổi bật ở khả năng vận hành nhẹ, độ kín cao và độ bền cơ học vượt trội. Thân gang cầu GGG50 phủ epoxy chống rỉ, đĩa inox CF8 chống ăn mòn, gioăng EPDM kín tuyệt đối. Hộp số tỉ số truyền lớn giúp thao tác nhẹ ngay cả trong môi trường áp lực cao. Cấu trúc wafer nhỏ gọn, dễ lắp giữa hai mặt bích, tiết kiệm không gian và thời gian thi công.

Van hoạt động ổn định ở áp PN16, nhiệt độ 0 – 80°C, phù hợp cho nước, khí nén và dung dịch trung tính. Chuẩn ISO 5211 cho phép lắp thêm bộ điều khiển điện hoặc khí nén khi cần. Nhờ thiết kế chắc chắn, vật liệu cao cấp và khả năng chống ăn mòn, AUTA 3120H DN200 đảm bảo tuổi thọ lâu dài và chi phí bảo trì thấp.

Sản phẩm đáp ứng tốt tiêu chuẩn quốc tế, được tin dùng trong các công trình công nghiệp, dân dụng và hạ tầng cấp nước lớn, nơi yêu cầu van hoạt động chính xác, ổn định và bền bỉ.

Ứng dụng tiêu biểu

Van bướm AUTA 3120H DN200 được sử dụng trong nhà máy xử lý nước, hệ thống cấp nước đô thị, khu công nghiệp, nhà máy năng lượng và hệ thống PCCC. Trong công nghiệp thực phẩm hoặc hóa chất nhẹ, đĩa inox CF8 đảm bảo lưu chất không nhiễm tạp, giữ độ tinh khiết. Trong hệ thống HVAC, van giúp điều tiết lưu lượng và áp suất hiệu quả, tăng hiệu năng tổng thể.

Van đặc biệt phù hợp cho các tuyến ống lớn cần vận hành ổn định và chính xác. Cơ cấu hộp số đảm bảo thao tác nhẹ, an toàn và hạn chế rủi ro trong môi trường áp cao. Đây là lựa chọn bền vững cho các hệ thống kỹ thuật hiện đại yêu cầu độ tin cậy và hiệu suất cao.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, kiểm tra mặt bích sạch, phẳng và đồng tâm. Giữ đĩa ở trạng thái mở nửa khi lắp để tránh va chạm với thành ống. Đặt van vào vị trí giữa hai mặt bích, siết bulông đều tay theo hình chéo để tránh lệch trục. Sau khi lắp xong, xoay tay quay kiểm tra độ trơn và độ kín khi đóng hoàn toàn.

Khi vận hành, xoay tay quay nhẹ nhàng, không đột ngột để tránh sốc áp. Định kỳ 6 tháng kiểm tra hộp số, tra mỡ bôi trơn bánh vít và kiểm tra gioăng EPDM. Khi bảo trì, có thể tháo riêng cụm hộp số mà không cần tháo thân van, giúp tiết kiệm thời gian và chi phí. Luôn đảm bảo van vận hành trong giới hạn nhiệt độ và áp lực cho phép để duy trì hiệu suất và tuổi thọ tối đa.

Nhờ thiết kế tinh xảo, vật liệu chất lượng và độ kín hoàn hảo, van bướm AUTA 3120H DN200 Malaysia là lựa chọn lý tưởng cho hệ thống công nghiệp, xử lý nước và PCCC hiện đại, đảm bảo vận hành ổn định, an toàn và bền bỉ theo thời gian.
