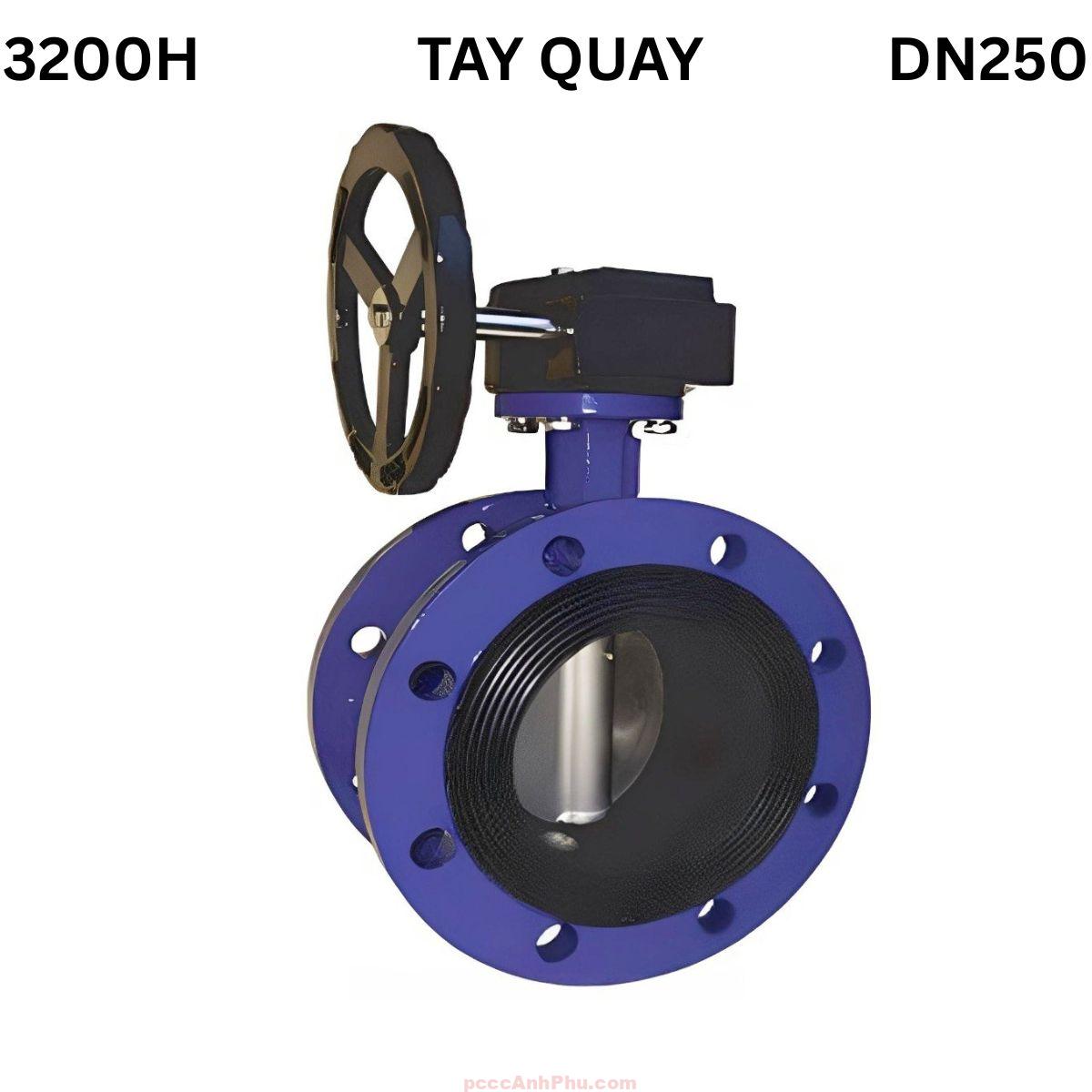

Van bướm tay quay AUTA 3200H DN250

Van bướm AUTA 3200H DN250 Malaysia

Van bướm AUTA 3200H DN250 là dòng van mặt bích đôi được sản xuất tại Malaysia theo tiêu chuẩn BS 5155 và ISO 5211. Sản phẩm được thiết kế để chịu áp lực PN16, nhiệt độ làm việc 0°C – 80°C, phù hợp cho hệ thống cấp nước, xử lý nước thải, công nghiệp và PCCC. Van vận hành bằng tay quay cơ khí, truyền động qua hộp bánh răng giúp thao tác nhẹ, điều chỉnh chính xác. Thân van bằng gang cầu GGG50, trục inox SS420 và đĩa CF8 giúp van đạt độ bền, độ kín và khả năng chống ăn mòn cao.

Lớp sơn epoxy phủ dày 250 micron trên toàn thân giúp bảo vệ bề mặt khỏi oxy hóa, rỉ sét và hóa chất nhẹ. Cấu tạo cơ học chính xác đảm bảo đĩa quay trơn, không rò rỉ, chịu được môi trường áp lực lớn và nhiệt độ ổn định. AUTA 3200H DN250 là lựa chọn tin cậy cho hệ thống ống lớn yêu cầu hiệu suất vận hành liên tục, độ bền cao và chi phí bảo dưỡng thấp.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Van bướm AUTA 3200H DN250 có cấu trúc đồng tâm, đĩa xoay quanh trục trung tâm, thân đúc gang cầu liền khối, đảm bảo chịu áp lực và va đập cơ học tốt. Các bộ phận chính đều được chế tạo từ vật liệu cao cấp giúp chống mài mòn, hạn chế rò rỉ và tăng tuổi thọ sử dụng. Bảng dưới đây mô tả chi tiết cấu tạo của sản phẩm.

Nguyên lý hoạt động

Van bướm AUTA 3200H DN250 hoạt động dựa trên cơ chế xoay tròn của đĩa quanh trục đồng tâm. Khi người vận hành xoay tay quay, lực được truyền qua bộ bánh răng khiến trục và đĩa quay tương ứng. Ở trạng thái mở hoàn toàn, đĩa song song với hướng dòng chảy, chất lỏng đi qua với lưu lượng tối đa. Khi đĩa vuông góc, dòng chảy bị ngăn hoàn toàn, van đóng kín và giữ áp lực ổn định.

   ┌───────────────────────────────┐
   │           Ống dẫn             │
   │                               │
   │ (1) Mở: đĩa song song dòng →  │
   │                              │
   │                              │
   │                              │
   └───────────────────────────────┘
   │                               │
   │ (2) Đóng: đĩa vuông góc       │
   │        |← chắn dòng nước →|   │
   │                               │
   └───────────────────────────────┘

Thiết kế trục đồng tâm đảm bảo lực ép từ đĩa lên vòng làm kín EPDM phân bố đều quanh chu vi, hạn chế mài mòn và duy trì độ kín lâu dài. Khi mở một phần, đĩa cho phép dòng nước đi qua với lưu lượng điều tiết mượt mà. Cơ cấu bánh răng truyền mô-men giúp thao tác nhẹ, an toàn và chính xác ngay cả khi áp lực nước trong đường ống lớn.

Ưu điểm nổi bật

Van bướm AUTA 3200H DN250 nổi bật với độ bền cơ học, khả năng chịu áp lực cao và vận hành êm ái. Thân gang cầu GGG50 cứng vững, chịu va đập và lực siết lớn. Đĩa inox CF8 sáng bóng, chống rỉ sét, hoạt động ổn định trong môi trường nước mặn, nước công nghiệp hoặc hóa chất nhẹ. Vòng làm kín EPDM có độ đàn hồi cao, chịu được nước nóng, nước lạnh và khí nén.

Lớp epoxy dày 250 micron bảo vệ bề mặt khỏi oxy hóa, đảm bảo độ bền màu và tuổi thọ lâu dài. Cơ cấu bánh răng chính xác giúp điều chỉnh lưu lượng dễ dàng, không cần dùng lực lớn. Bạc lót PTFE giảm ma sát, giúp trục quay nhẹ, tránh mài mòn. Van có thể lắp ở mọi vị trí – ngang, đứng hoặc nghiêng – mà vẫn đảm bảo kín khít.

So với dạng wafer, dòng double flanged của AUTA 3200H DN250 có ưu điểm vượt trội về độ chắc chắn và khả năng chịu lực siết. Hai mặt bích liền thân giúp kết nối ổn định, giảm rò rỉ và chịu áp tốt. Độ kín đạt chuẩn EN 12266, giúp van vận hành an toàn và tin cậy trong hệ thống ống công nghiệp quy mô lớn.

Ứng dụng thực tế

Van bướm AUTA 3200H DN250 được ứng dụng trong hệ thống cấp nước, xử lý nước thải, trạm bơm và hệ thống PCCC công nghiệp. Với đường kính 250mm, van cho lưu lượng lớn, thích hợp lắp đặt tại các tuyến ống chính của nhà máy, khu công nghiệp hoặc tòa nhà cao tầng. Van đảm bảo kín nước, vận hành êm và dễ bảo dưỡng.

Trong công nghiệp thực phẩm, dược phẩm và hóa chất nhẹ, vật liệu inox CF8 và gioăng EPDM giúp ngăn nhiễm bẩn, bảo đảm an toàn cho chất lỏng. Trong hệ thống HVAC, van điều tiết lưu lượng nước nóng, lạnh hiệu quả, giảm rung và tiếng ồn. Cấu tạo phủ epoxy giúp van hoạt động bền vững trong môi trường ngoài trời, ven biển hoặc có hơi muối.

Với khả năng vận hành ổn định, chi phí bảo trì thấp và tuổi thọ dài, AUTA 3200H DN250 là lựa chọn đáng tin cậy cho các hệ thống công nghiệp và dân dụng hiện đại.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch mặt bích đường ống, kiểm tra độ phẳng và đồng tâm trước khi lắp. Đặt van đúng vị trí giữa hai mặt bích.

Bước 2: Dùng bulông inox siết đều theo hình chéo để lực ép phân bố đồng đều quanh gioăng. Tránh siết lệch để không làm kẹt đĩa hoặc biến dạng thân van.

Bước 3: Xoay tay quay nhẹ để kiểm tra chuyển động của đĩa, bảo đảm không va chạm thân hoặc bích. Nếu cảm thấy nặng tay, nới lỏng và chỉnh lại vị trí lắp đặt.

Bước 4: Khi vận hành, mở hoặc đóng từ từ để tránh áp lực đột ngột gây búa nước. Khi điều tiết lưu lượng, giữ góc mở ổn định, tránh xoay nhanh liên tục.

Bước 5: Kiểm tra định kỳ 6 tháng/lần, quan sát lớp sơn epoxy, gioăng EPDM và hộp bánh răng. Tra dầu mỡ bôi trơn cho trục khi van hoạt động thường xuyên. Khi phát hiện rò rỉ, thay vòng làm kín hoặc siết lại bulông đúng lực tiêu chuẩn.

Nhờ thiết kế đồng tâm, vật liệu cao cấp và cơ cấu vận hành chính xác, van bướm AUTA 3200H DN250 Malaysia đảm bảo hiệu suất ổn định, kín nước tuyệt đối và độ bền vượt trội trong các hệ thống công nghiệp, cấp nước và PCCC quy mô lớn.
