Van bướm tay quay AUTA 3200H DN80

Van bướm AUTA 3200H DN80 Malaysia

Van bướm AUTA 3200H DN80 là dòng van mặt bích đôi dạng điều khiển tay quay, được sản xuất tại Malaysia, tiêu chuẩn ISO 5211 và BS 5155. Van có áp lực làm việc PN16, thích hợp dùng cho hệ thống cấp thoát nước, PCCC, xử lý nước thải và công nghiệp. Với thân gang cầu GGG50, trục inox SS420 và đĩa inox CF8, sản phẩm có khả năng chịu áp lực cao, chống ăn mòn và kín nước hoàn toàn theo chuẩn EN 12266.

Lớp phủ epoxy 250 micron bao phủ toàn bộ bên trong và ngoài van giúp chống oxy hóa, rỉ sét, kéo dài tuổi thọ trong môi trường khắc nghiệt. Cơ cấu truyền động bằng tay quay kết hợp hộp bánh răng cơ khí cho phép thao tác nhẹ, điều tiết lưu lượng chính xác, đảm bảo hiệu quả và an toàn trong vận hành. Van bướm AUTA 3200H DN80 là lựa chọn lý tưởng cho các hệ thống đường ống yêu cầu độ bền cao và lưu lượng ổn định.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

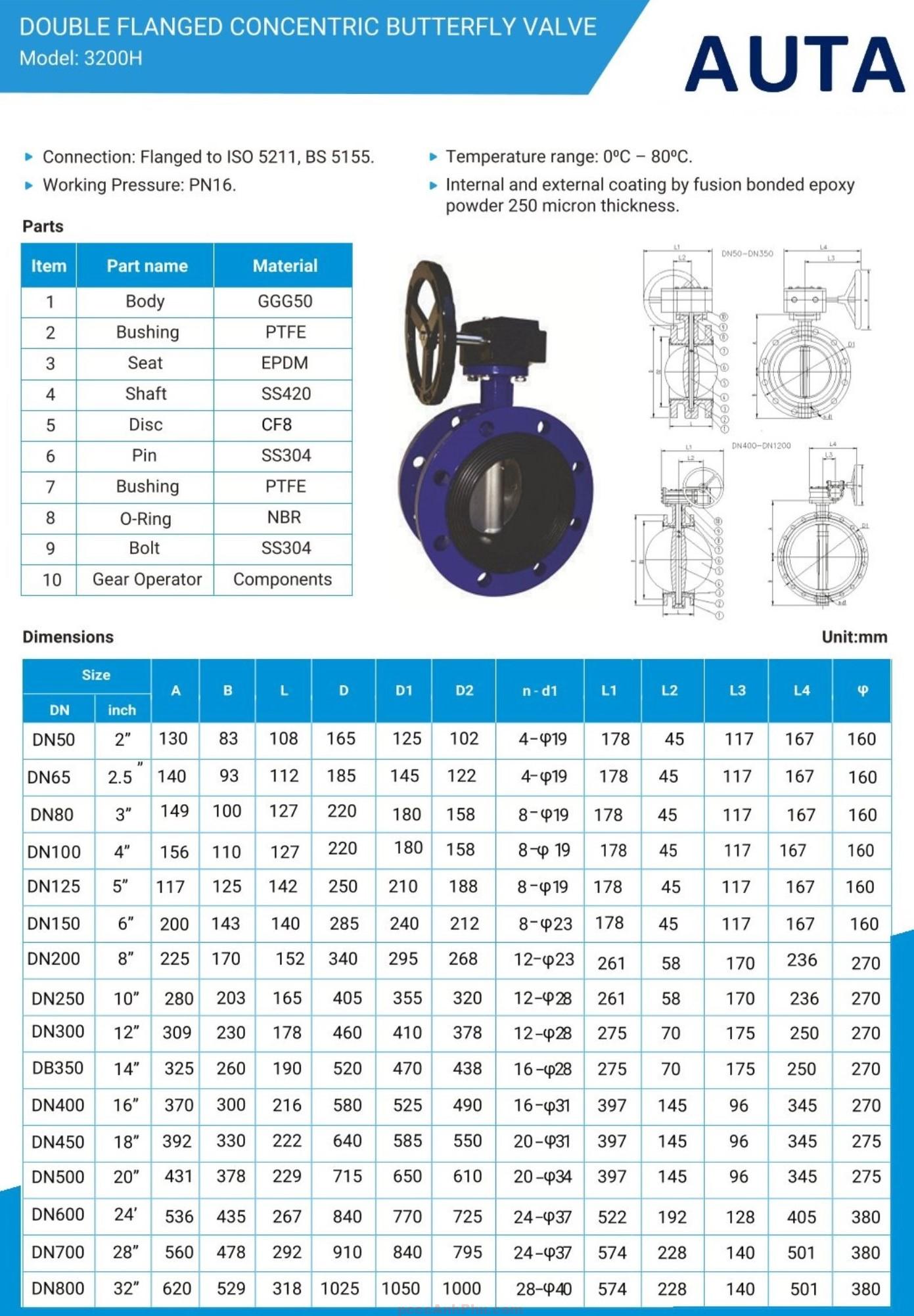

Van bướm AUTA 3200H DN80 có thiết kế chắc chắn với cấu trúc đồng tâm. Các chi tiết được đúc, gia công và xử lý chống rỉ đảm bảo độ kín và độ bền lâu dài. Bảng dưới đây mô tả thành phần và vật liệu chính của sản phẩm.

Nguyên lý hoạt động

Van bướm AUTA 3200H DN80 hoạt động dựa trên cơ chế xoay tròn của đĩa quanh trục đồng tâm. Khi người vận hành xoay tay quay, mô-men xoắn được truyền qua hệ bánh răng đến trục và đĩa van. Đĩa xoay mở cho phép dòng chất lỏng đi qua hoặc xoay ngược lại để đóng kín. Khi đĩa nằm song song với hướng dòng chảy, van mở hoàn toàn; khi vuông góc, dòng chảy bị ngăn lại hoàn toàn.

   ┌───────────────────────────────┐
   │           Ống dẫn             │
   │                               │
   │ (1) Mở: đĩa song song dòng →  │
   │                              │
   │                              │
   │                              │
   └───────────────────────────────┘
   │                               │
   │ (2) Đóng: đĩa vuông góc       │
   │        |← chắn dòng nước →|   │
   │                               │
   └───────────────────────────────┘

Thiết kế trục đồng tâm giúp phân bố đều lực ép từ đĩa lên vòng làm kín EPDM, hạn chế mài mòn, giảm rò rỉ và kéo dài tuổi thọ. Khi mở một phần, đĩa cho phép dòng chảy qua tiết diện nhỏ, lưu lượng tăng dần theo góc xoay, nhờ đó van có thể vừa đóng mở, vừa điều tiết linh hoạt. Cơ cấu bánh răng đảm bảo thao tác nhẹ, chính xác, không gây giật hoặc rung đường ống khi vận hành.

Ưu điểm nổi bật

Van bướm AUTA 3200H DN80 có cấu tạo chắc chắn, độ bền cơ học cao và khả năng kín nước vượt trội. Thân van bằng gang cầu GGG50 giúp chịu được áp suất cao và lực va đập. Đĩa và trục inox CF8, SS420 đảm bảo chống rỉ sét và ăn mòn trong môi trường có độ ẩm hoặc hóa chất nhẹ. Gioăng EPDM bền, đàn hồi tốt, chịu được nước nóng, nước lạnh, khí nén và nhiều loại dung dịch trung tính.

Lớp sơn epoxy dày phủ toàn bộ thân giúp van chống oxy hóa hiệu quả. Cơ cấu bánh răng được thiết kế chính xác giúp người vận hành xoay nhẹ nhàng mà vẫn đảm bảo đóng kín tuyệt đối. Nhờ khả năng lắp đặt linh hoạt, van thích hợp với cả hệ thống nằm ngang và thẳng đứng, không gây giảm áp lớn khi mở hoàn toàn.

Thiết kế mặt bích đôi giúp kết nối chắc chắn, chịu lực siết bulông cao, đảm bảo an toàn trong hệ thống áp lực lớn. So với loại wafer, dòng double flanged của AUTA 3200H DN80 có độ cứng vững cao hơn, tuổi thọ dài hơn và dễ bảo dưỡng hơn. Tất cả chi tiết của van đều được chế tạo đồng tâm, đạt độ kín theo tiêu chuẩn EN 12266 và ISO 5208.

Ứng dụng thực tế

Van bướm AUTA 3200H DN80 được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước thải, trạm bơm và hệ thống PCCC. Van hoạt động ổn định trong môi trường nước sạch, nước công nghiệp và khí nén. Cấu trúc gọn giúp lắp đặt dễ dàng tại những vị trí hẹp, đồng thời giảm trọng lượng hệ thống ống.

Trong công nghiệp thực phẩm, nước giải khát và dược phẩm, vật liệu inox CF8 và gioăng EPDM đảm bảo an toàn vệ sinh, không gây nhiễm bẩn. Trong hệ thống HVAC hoặc đường ống nước nóng, van cho khả năng điều tiết lưu lượng chính xác và kín khít tuyệt đối. Lớp epoxy bền vững giúp AUTA 3200H DN80 sử dụng ổn định ngay cả trong môi trường ven biển hoặc khu vực có độ ẩm cao.

Nhờ tính linh hoạt, tuổi thọ cao và dễ vận hành, dòng van này đã trở thành lựa chọn tiêu chuẩn tại nhiều công trình hạ tầng, nhà máy, khu công nghiệp và hệ thống PCCC quy mô lớn tại Việt Nam.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra hai mặt bích của đường ống để đảm bảo phẳng, sạch và không dính tạp chất. Đặt van giữa hai mặt bích sao cho trục van đồng tâm với đường ống.

Bước 2: Dùng bulông inox siết dần đều theo hình chéo để phân bố lực ép quanh vòng làm kín EPDM. Không siết một bên trước để tránh lệch trục.

Bước 3: Xoay tay quay nhẹ để kiểm tra chuyển động đĩa. Đĩa phải xoay trơn, không chạm thân hoặc mặt bích. Nếu thấy nặng tay, nới lỏng bulông và điều chỉnh lại vị trí.

Bước 4: Khi vận hành, xoay tay quay từ từ để tránh áp lực đột ngột gây sốc đường ống. Khi cần điều tiết lưu lượng, giữ tay quay ở góc mở phù hợp.

Bước 5: Kiểm tra định kỳ 6 tháng/lần, quan sát vòng làm kín, lớp phủ epoxy và tra dầu cho bộ truyền bánh răng. Khi phát hiện rò rỉ nhỏ, thay gioăng EPDM hoặc siết lại bulông đúng lực tiêu chuẩn.

Với thiết kế chắc chắn, vật liệu cao cấp và vận hành mượt mà, van bướm AUTA 3200H DN80 Malaysia đảm bảo hiệu suất ổn định, độ kín cao và tuổi thọ lâu dài, là lựa chọn tin cậy cho các hệ thống đường ống công nghiệp hiện đại.
