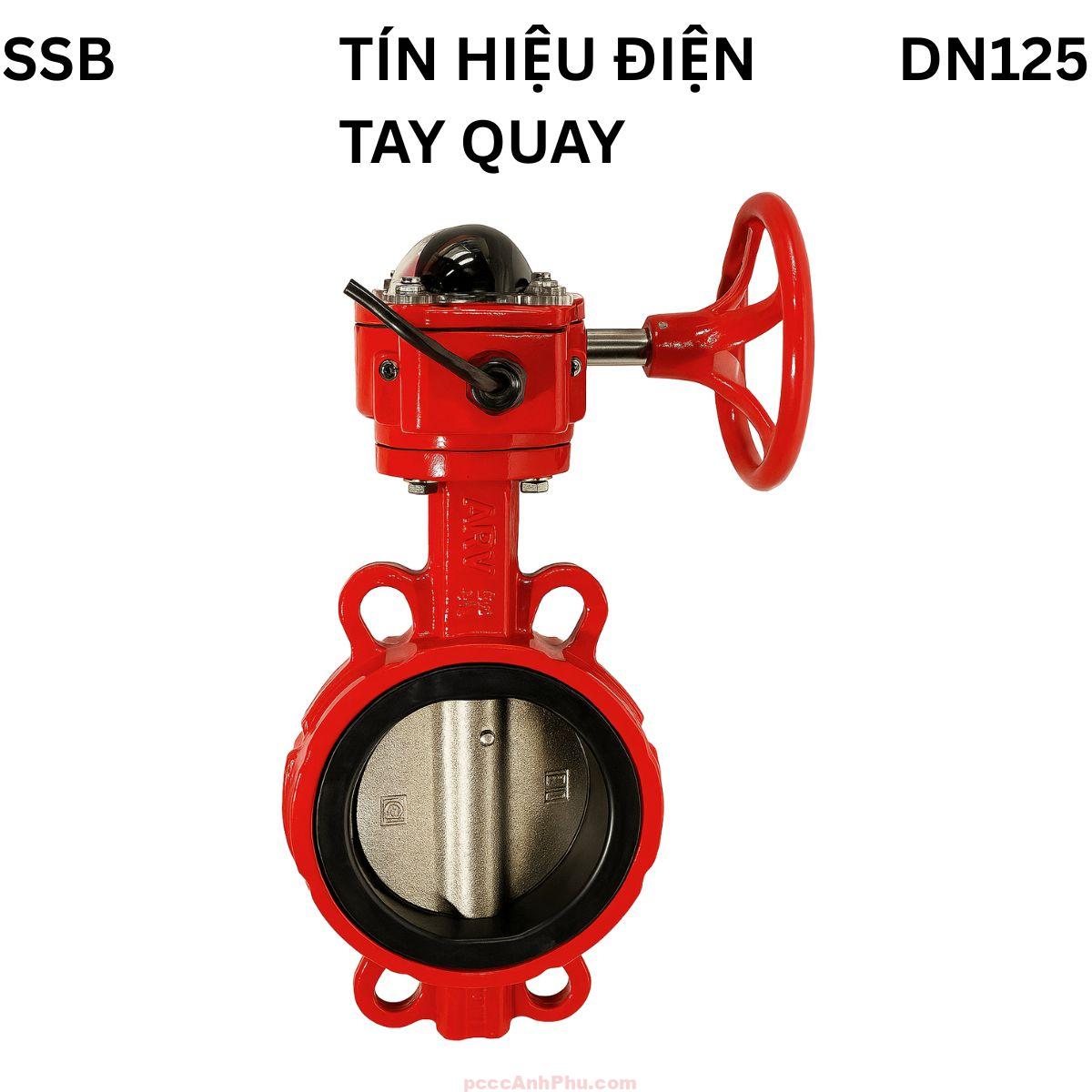

Van bướm tín hiệu điện ARV SSB DN125

ARV SSB DN125 – Van bướm tín hiệu 5 inch

Van bướm tín hiệu ARV SSB DN125 là thiết bị cơ điện kết hợp, dùng để điều tiết và giám sát trạng thái van trong hệ thống phòng cháy chữa cháy, cấp thoát nước và nhà máy xử lý nước. Với kích thước DN125 (5 inch), van phù hợp cho các tuyến ống trung bình–lớn, nơi yêu cầu độ bền cao và tín hiệu ổn định. ARV SSB DN125 sử dụng cơ cấu hộp số tay quay, công tắc tín hiệu NO–NC và hệ thống relay kép để gửi tín hiệu chính xác về trung tâm điều khiển hoặc hệ SCADA.

Xem đầy đủ các sản phẩm: butterfly valve

Cấu tạo tổng quan

ARV SSB DN125 được đúc nguyên khối từ gang cầu GGG50, phủ lớp epoxy đỏ chống ăn mòn dày 250 µm, đảm bảo độ bền cơ học vượt trội. Đĩa van cùng vật liệu, được đánh bóng gương để giảm ma sát và tổn thất áp suất. Trục van trên và dưới bằng thép không gỉ 2Cr13, có khả năng chịu xoắn lớn và chống mỏi sau hàng nghìn chu kỳ đóng mở. Gioăng làm kín EPDM chịu nhiệt 80°C, ôm khít toàn bộ đĩa, đảm bảo độ kín tuyệt đối khi van ở vị trí “CLOSE”.

Phần hộp số điều khiển cơ học được tích hợp bộ công tắc giám sát tín hiệu điện NO–NC, kết nối qua relay kép nhằm tăng độ chính xác và tránh nhiễu trong môi trường rung động hoặc có điện cảm cao (tủ PCCC trung tâm). Relay kép giúp tách biệt hai tín hiệu độc lập: “OPEN” và “CLOSE”, tránh hiện tượng nhiễu xung hoặc phản hồi giả khi thao tác nhanh.

Kiểu kết nối wafer giúp van DN125 dễ dàng lắp giữa hai mặt bích JIS10K, BS4504 hoặc EN1092-2. Cấu trúc trục kép và vòng gioăng dày đảm bảo ổn định khi chịu áp lực lớn hoặc rung cơ học từ máy bơm.

Nguyên lý hoạt động

Van bướm ARV SSB DN125 hoạt động dựa trên cơ chế quay trục 90° thông qua hộp số tay quay. Khi xoay tay, trục truyền chuyển động đến đĩa van, cho phép đóng/mở dòng chảy. Cùng lúc, trục truyền động trong hộp tín hiệu kích hoạt hai công tắc vi mạch NO–NC tương ứng với hai relay trung gian. Hai relay này điều khiển độc lập hai tín hiệu “OPEN” và “CLOSE”, gửi đến trung tâm giám sát hoặc hệ SCADA qua tín hiệu 24VDC.

         Dòng chảy →
 ┌─────────────────────────────┐
 │             |               │
 │        Đĩa đóng             │
 │             |               │
 └─────────────────────────────┘

 Tay quay xoay 90° → Đĩa mở hoàn toàn

  [SƠ ĐỒ KẾT NỐI RELAY KÉP]
 ┌───────────────────────────────┐
 │ Công tắc 1 (NC) → Relay A → Đèn đỏ │  CLOSE
 │ Công tắc 2 (NO) → Relay B → Đèn xanh│  OPEN
 │ Trung tâm nhận tín hiệu độc lập     │
 │  Khi van trung gian: cả 2 relay hở  │ FAULT
 └───────────────────────────────┘

Nhờ cơ chế relay kép, tín hiệu truyền đi ổn định, không bị ảnh hưởng bởi dao động điện áp hoặc nhiễu cảm ứng từ bơm và máy phát. Trong môi trường rung mạnh, relay hoạt động ổn định nhờ cuộn từ chống nhiễu và chân tiếp điểm mạ bạc, giảm thiểu hồ quang điện.

Ở trạng thái mở hoàn toàn, tổn thất áp suất (ΔP) chỉ khoảng 0.05 bar, cho lưu lượng trung bình 290–320 m³/h. Khi đóng, van chịu được áp thử 31 bar mà không rò rỉ. Phân tích ứng suất cho thấy lực tập trung tại trục chỉ đạt 110 MPa, thấp hơn nhiều so với giới hạn chảy của thép 2Cr13 (~400 MPa), đảm bảo độ an toàn cao.

Ưu điểm nổi bật

ARV SSB DN125 nổi bật nhờ khả năng vận hành bền bỉ và tín hiệu điện ổn định. Cấu trúc relay kép tách biệt giúp tránh tình trạng tín hiệu “ảo” khi van dừng ở góc giữa. Điều này đặc biệt quan trọng trong hệ thống PCCC nhiều tầng hoặc khu công nghiệp có trung tâm điều khiển lớn.

Thân van bằng gang cầu GGG50 có khả năng chịu áp cao, độ bền kéo đến 420 MPa. Gioăng EPDM có độ đàn hồi tốt, chống nứt vỡ trong môi trường khô/nhiệt cao. Hộp tín hiệu IP65 kín hoàn toàn, chống ẩm, bụi và dầu, đảm bảo hoạt động lâu dài ngoài trời.

So với các dòng van bướm cơ, SSB DN125 giúp tự động hóa hoàn toàn việc giám sát. Khi van thay đổi vị trí, tín hiệu truyền về trung tâm trong chưa đến 0.5 giây, giúp phản ứng nhanh với sự cố hoặc tình huống khẩn cấp.

Thiết kế cân bằng thủy lực của đĩa giúp giảm hiện tượng cavitation, duy trì dòng chảy ổn định và êm. Lớp phủ epoxy dày, mịn giúp van không bị bong tróc trong điều kiện nhiệt độ hoặc áp suất thay đổi đột ngột.

Ứng dụng tiêu biểu

ARV SSB DN125 được ứng dụng trong các hệ thống PCCC trung tâm của tòa nhà cao tầng, nhà máy lọc hóa dầu và khu công nghiệp. Van thường lắp ở đường ống chia vùng hoặc nhánh chính, nơi cần giám sát chặt chẽ trạng thái đóng/mở.

Trong nhà máy xử lý nước, DN125 dùng để kiểm soát lưu lượng giữa các bể chứa và bơm trung gian. Tín hiệu relay kép được kết nối trực tiếp với PLC, giúp hệ thống tự động đóng/mở van theo lệnh điều phối áp suất.

Trong hệ thống năng lượng, DN125 được lắp ở tuyến nước làm mát và tuần hoàn, giúp duy trì nhiệt độ thiết bị ổn định. Cơ chế relay kép giúp bảo đảm thông tin phản hồi chính xác ngay cả khi hệ thống chịu nhiễu điện cao.

DN125 cũng được sử dụng trong khu thương mại, kho xăng dầu, bến cảng, và nhà máy chế biến, nơi yêu cầu tín hiệu van phải đồng bộ với tủ báo cháy trung tâm (FACP) để đảm bảo kiểm soát liên tục.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích và độ phẳng của ống. Làm sạch lòng ống và bề mặt tiếp xúc, loại bỏ cặn bẩn.

Bước 2: Đặt van vào giữa hai mặt bích, để đĩa mở 10–15°. Căn chỉnh trục van đồng tâm. Cố định tạm bằng hai bulong chéo góc.

Bước 3: Siết đều bulong theo hình sao để tránh vênh thân. Sau đó, quay thử tay hộp số đảm bảo đĩa vận hành trơn tru.

Bước 4: Kết nối dây tín hiệu NO–NC với hai relay trung gian. Kiểm tra tín hiệu “OPEN/CLOSE/FAULT” hiển thị đúng trên tủ điều khiển.

Bước 5: Khi vận hành, xoay tay quay chậm, tránh va đập mạnh. Cố định khóa tay sau khi thao tác. Kiểm tra tín hiệu sau mỗi 6 tháng hoặc sau khi có bảo trì hệ thống điện.

Bảo trì: Vệ sinh hộp tín hiệu, kiểm tra relay kép và bôi trơn trục van bằng dầu silicon. Thay gioăng nếu có dấu hiệu chai cứng hoặc rò nước. Khi cần thay thế công tắc NO–NC, ngắt điện hoàn toàn để tránh hồ quang tiếp điểm.

ARV SSB DN125 là giải pháp kỹ thuật hiện đại cho hệ thống PCCC và công nghiệp, mang lại độ bền, tính chính xác và khả năng giám sát tối đa, đảm bảo vận hành an toàn và ổn định cho mọi công trình quy mô lớn.
