Van bướm tín hiệu điện ARV SSB DN150

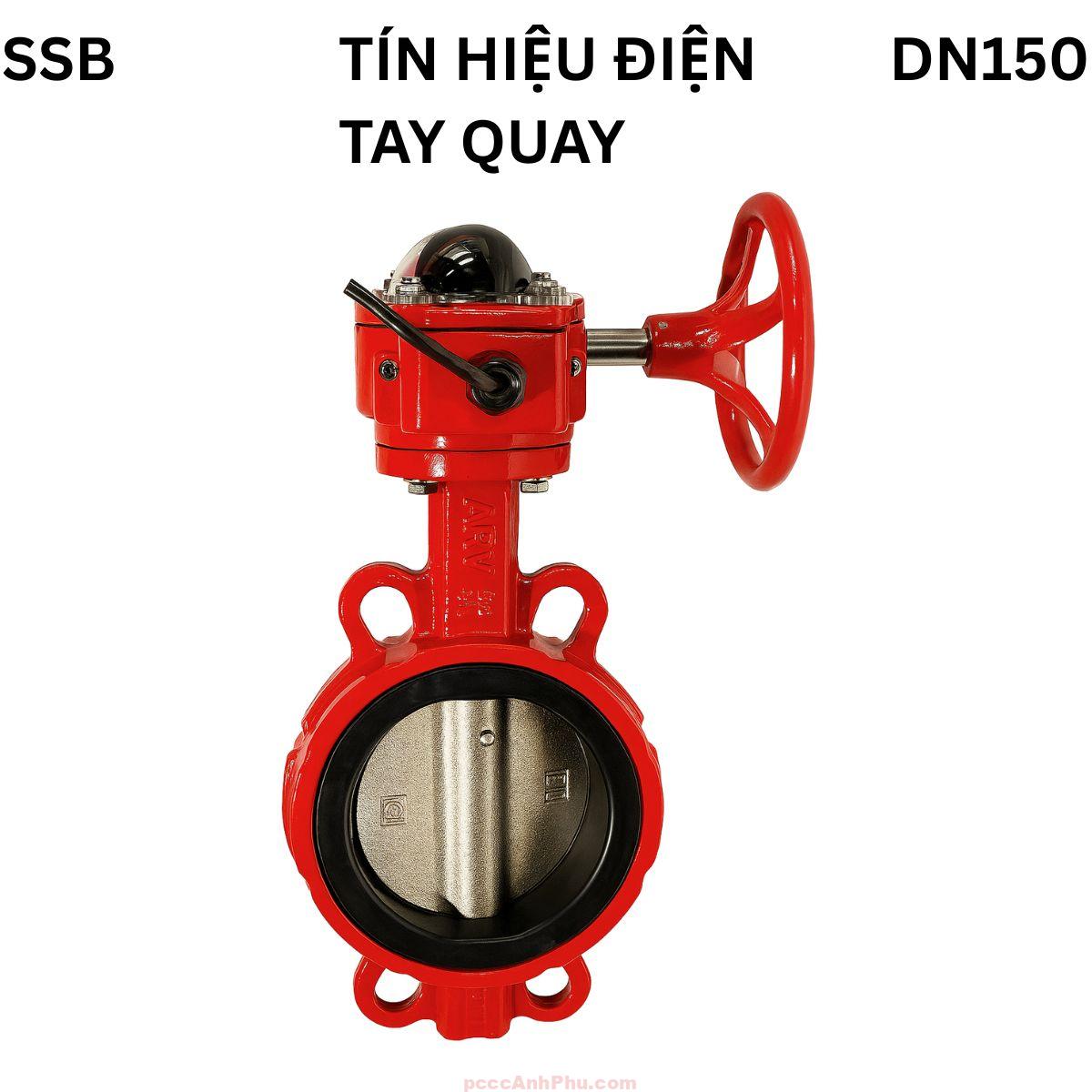

ARV SSB DN150 – Van bướm tín hiệu 6 inch

Van bướm tín hiệu ARV SSB DN150 là thiết bị điều khiển và giám sát chuyên dụng, được sử dụng trong hệ thống PCCC, nhà máy xử lý nước, và mạng cấp nước công nghiệp. Với kích thước DN150 (6 inch), van có khả năng kiểm soát lưu lượng lớn, đồng thời truyền tín hiệu đóng/mở về trung tâm điều khiển thông qua công tắc NO–NC, relay kép và module truyền thông RS485. Đây là dòng van thế hệ mới, tối ưu cho hệ thống giám sát tự động hóa quy mô lớn.

Xem đầy đủ các sản phẩm: van bướm

Cấu tạo tổng quan

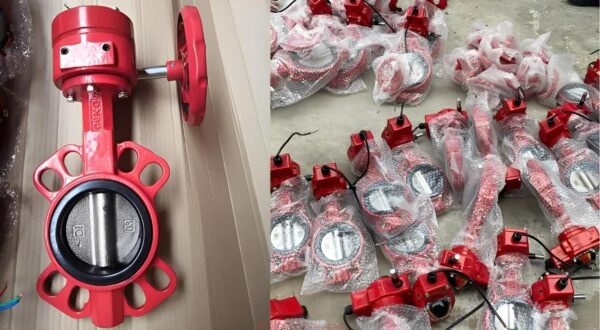

ARV SSB DN150 được sản xuất bằng gang cầu GGG50 có độ bền kéo cao, phủ epoxy đỏ chống ăn mòn dày 250 µm. Đĩa van cùng vật liệu, bề mặt được mài bóng, giúp giảm lực cản thủy lực và hạn chế tích tụ cặn. Trục trên – dưới bằng thép không gỉ 2Cr13, chống biến dạng dưới mô-men xoắn lớn. Gioăng làm kín EPDM chịu nhiệt 80°C, đàn hồi tốt, đảm bảo độ kín tuyệt đối. Hộp số tay quay tích hợp công tắc giám sát điện NO–NC, có relay kép trung gian và cổng giao tiếp RS485 cho hệ SCADA hoặc Modbus công nghiệp.

Thiết kế cơ điện tử này cho phép van vừa vận hành thủ công, vừa giám sát trạng thái tự động từ xa. Tín hiệu “OPEN/CLOSE/FAULT” được gửi song song về trung tâm qua hai đường: tiếp điểm relay và tín hiệu số RS485, đảm bảo an toàn kép trong vận hành.

Kiểu kết nối wafer cho phép lắp nhanh giữa hai mặt bích JIS10K, BS4504 hoặc EN1092-2. Cấu trúc trục đôi và vòng gioăng dày giúp van ổn định khi dòng chảy mạnh hoặc rung động từ bơm áp suất cao.

Nguyên lý hoạt động

Van bướm ARV SSB DN150 hoạt động theo cơ chế quay 90° quanh trục trung tâm. Khi xoay tay hộp số, đĩa chuyển động đóng/mở để điều tiết dòng chảy. Đồng thời, cơ cấu truyền động cơ khí trong hộp tín hiệu kích hoạt hai vi công tắc NO–NC tương ứng với hai relay trung gian. Các relay này tạo xung điện gửi về module RS485, chuyển thành gói dữ liệu Modbus RTU truyền đến hệ điều khiển trung tâm.

       Dòng chảy →
 ┌────────────────────────────┐
 │             |              │
 │       Đĩa đóng             │
 │             |              │
 └────────────────────────────┘

 Tay quay hộp số xoay 90° → Đĩa mở hoàn toàn

 [SƠ ĐỒ KẾT NỐI TÍN HIỆU RS485 + RELAY]
 ┌──────────────────────────────────────┐
 │ NO (Công tắc 1) → Relay A → Đèn xanh │ OPEN
 │ NC (Công tắc 2) → Relay B → Đèn đỏ   │ CLOSE
 │ Relay A/B → Module RS485 (TX/RX)     │
 │ RS485 → Trung tâm Modbus/SCADA       │
 │ Trạng thái trung gian: FAULT         │
 └──────────────────────────────────────┘

Khi van mở, tiếp điểm NO đóng → relay A kích hoạt → gửi tín hiệu “OPEN” đến trung tâm. Khi van đóng, tiếp điểm NC đóng → relay B kích hoạt → tín hiệu “CLOSE” được truyền. Ở trạng thái trung gian, cả hai tiếp điểm hở → trung tâm hiển thị “FAULT”. Tất cả tín hiệu được đồng bộ qua module RS485, đảm bảo truyền ổn định trong khoảng cách lên đến 1.2 km mà không nhiễu.

Phân tích ứng suất cho thấy mô-men trên trục khi đóng/mở đạt 160 N·m, trong khi giới hạn chịu xoắn của thép 2Cr13 vượt 500 N·m — đảm bảo độ bền lâu dài. Van chịu áp thử đến 31 bar và lưu lượng qua DN150 đạt khoảng 450–470 m³/h ở vận tốc 2.5 m/s.

Ưu điểm nổi bật

ARV SSB DN150 là thế hệ van tín hiệu điện tiên tiến, hỗ trợ cả giao tiếp analog (relay) và digital (RS485). Hệ thống kép này đảm bảo giám sát ổn định trong cả điều kiện rung mạnh hoặc khi tín hiệu điện bị suy hao. Cấu trúc relay kép tách biệt giúp loại bỏ lỗi phản hồi giả khi van ở góc giữa, đảm bảo độ chính xác tuyệt đối cho hệ thống báo cháy tự động.

Thân van gang cầu GGG50 cho độ bền cơ học cao, trục thép 2Cr13 chống gỉ, đĩa phủ EPDM đàn hồi giúp van vận hành êm và kín hoàn toàn. Hộp tín hiệu được thiết kế chuẩn IP65, chống bụi, chống nước, hoạt động tin cậy cả trong môi trường ngoài trời hoặc phòng bơm ẩm ướt.

So với dòng cơ khí thông thường, ARV SSB DN150 có tốc độ phản hồi tín hiệu nhanh gấp đôi, cho phép đồng bộ với hệ thống FACP hoặc BMS (Building Management System). Việc truyền dữ liệu qua RS485 giúp giám sát trạng thái van theo thời gian thực, hiển thị trực tiếp trên phần mềm SCADA hoặc ứng dụng điều khiển.

Gioăng EPDM chất lượng cao, chịu được 100.000 chu kỳ đóng/mở mà không biến dạng. Thiết kế đĩa mỏng, cân bằng giúp giảm hiện tượng cavitation (xoáy khí) trong đường ống áp suất cao.

Ứng dụng tiêu biểu

ARV SSB DN150 được ứng dụng chủ yếu trong hệ thống PCCC trung tâm của các tòa nhà lớn, khu công nghiệp, và nhà máy sản xuất. Van thường lắp ở đường ống chính, đầu ra bơm hoặc trạm điều áp, nơi cần giám sát chặt chẽ trạng thái mở/đóng.

Trong hệ thống xử lý nước, DN150 giúp kiểm soát phân phối dòng giữa các bể chứa. Giao tiếp RS485 cho phép truyền dữ liệu về phòng điều khiển để tự động điều phối áp suất và lưu lượng theo nhu cầu thực tế.

Trong công nghiệp năng lượng và hóa chất, DN150 được dùng tại các tuyến ống làm mát, nước tuần hoàn hoặc xử lý khí, nơi yêu cầu độ tin cậy tín hiệu cao và khả năng chống nhiễu điện. Nhờ relay kép và RS485, tín hiệu truyền ổn định ngay cả khi khoảng cách kết nối xa đến 1 km.

DN150 còn được sử dụng trong hệ thống cấp nước đô thị và nhà máy nước sạch. Việc tích hợp tín hiệu Modbus RTU giúp kỹ thuật viên theo dõi trạng thái từng van trực tiếp trên phần mềm giám sát, giảm chi phí vận hành và tăng độ an toàn hệ thống.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích (JIS10K, EN1092-2), vệ sinh sạch bề mặt tiếp xúc. Đảm bảo lòng ống không có cặn kim loại hoặc cát.

Bước 2: Đặt van vào giữa hai mặt bích, mở nhẹ đĩa khoảng 10°. Căn chỉnh trục đồng tâm với ống, cố định bằng hai bulong đối diện.

Bước 3: Siết dần bulong theo hình chéo, tránh lệch tâm. Sau đó, quay tay hộp số kiểm tra hành trình đóng/mở hoàn chỉnh.

Bước 4: Kết nối dây tín hiệu NO–NC đến relay kép, relay nối với module RS485. Đấu dây TX/RX về trung tâm FACP hoặc PLC, kiểm tra hiển thị “OPEN/CLOSE/FAULT”.

Bước 5: Khi vận hành, xoay tay nhẹ, không dùng lực đột ngột. Khóa chốt tay quay sau khi điều chỉnh. Trong hệ thống tự động, cần kiểm tra định kỳ kết nối RS485 để đảm bảo dữ liệu ổn định.

Bảo trì: Kiểm tra hộp tín hiệu, relay, và module RS485 mỗi 6 tháng. Làm sạch bụi và hơi ẩm trong nắp hộp. Bôi trơn trục bằng dầu silicon, thay gioăng khi phát hiện rò rỉ hoặc mòn. Khi cập nhật phần mềm trung tâm, nên kiểm tra lại thông số Modbus (baud rate, parity, ID) để tránh lỗi truyền.

Với khả năng truyền tín hiệu hai lớp (relay kép + RS485), độ bền cao và thiết kế thân gang cầu chắc chắn, ARV SSB DN150 là lựa chọn hàng đầu cho các hệ thống PCCC và công nghiệp yêu cầu độ an toàn, ổn định và giám sát thông minh.
