Van bướm tín hiệu điện ARV SSB DN50

Cấu tạo tổng quan

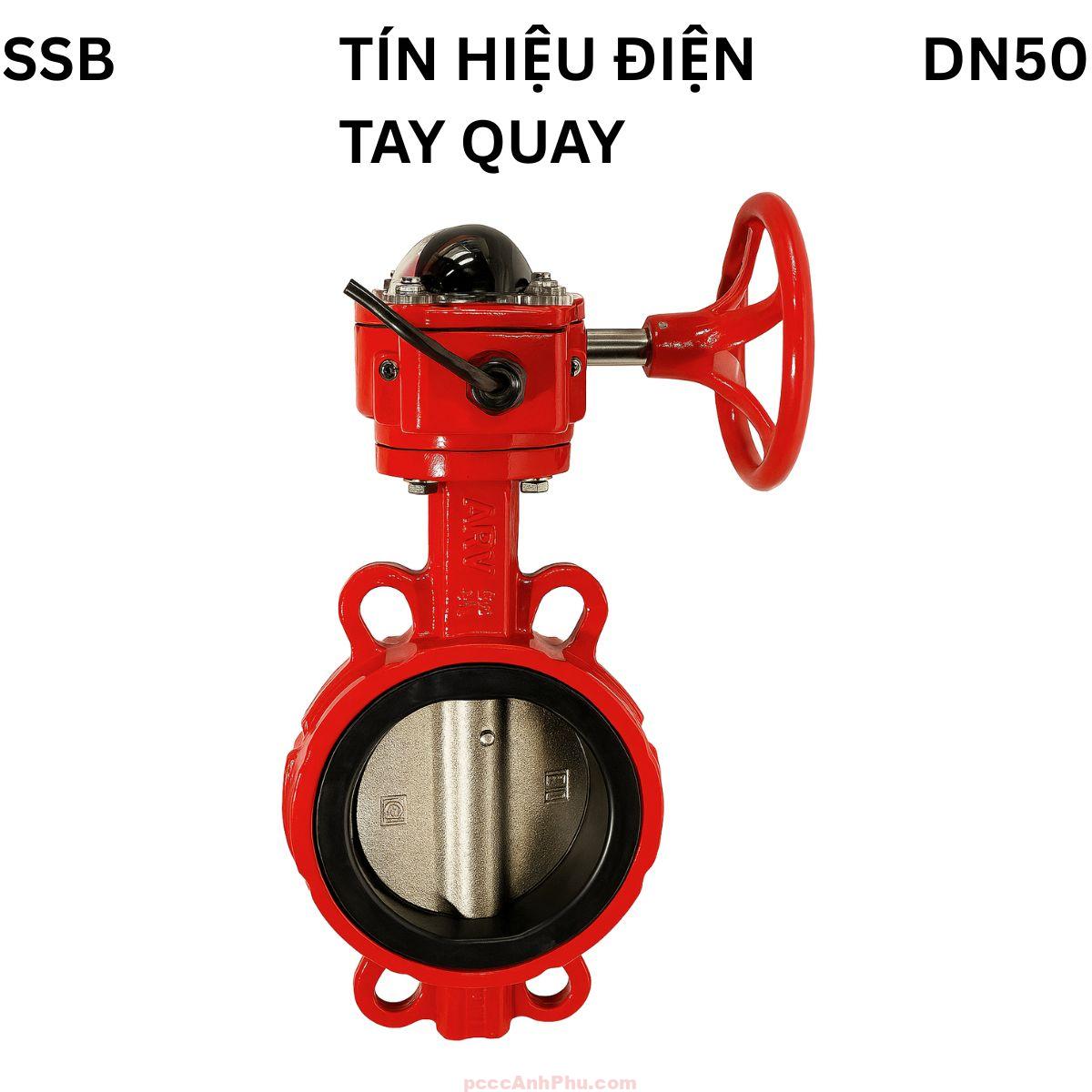

ARV SSB DN50 có cấu trúc kết hợp giữa van bướm cơ học và bộ tín hiệu điện, giúp vừa điều tiết dòng chảy vừa giám sát vị trí vận hành. Thân van làm bằng gang cầu GGG50 phủ epoxy đỏ, đĩa van cùng vật liệu, được mài bóng để giảm ma sát. Trục van trên và dưới đều làm bằng thép không gỉ 2Cr13, đảm bảo khả năng chống gỉ sét. Gioăng làm kín bằng EPDM chịu nhiệt, ôm sát chu vi đĩa, giúp van đóng kín hoàn toàn khi ở trạng thái “CLOSE”.

Trên thân van được gắn hộp số tay quay để vận hành cơ học, đồng thời bên trong hộp số có tích hợp công tắc giám sát tín hiệu (supervisory switch). Khi van chuyển từ mở sang đóng, công tắc sẽ thay đổi trạng thái và gửi tín hiệu về trung tâm báo cháy, đảm bảo hệ thống luôn theo dõi được tình trạng thực tế của van.

Thiết kế kiểu kết nối wafer giúp van tương thích với hầu hết tiêu chuẩn mặt bích quốc tế như JIS10K, BS4504, EN1092-2. Độ chính xác gia công cao đảm bảo van lắp kín, không rò rỉ và hoạt động ổn định trong môi trường áp suất 21 bar.

Nguyên lý hoạt động

Van bướm tín hiệu ARV SSB DN50 vận hành dựa trên cơ chế truyền động cơ học kết hợp điện giám sát. Khi quay tay hộp số, trục van xoay đĩa van quanh trục trung tâm, thay đổi trạng thái đóng hoặc mở. Đồng thời, công tắc giám sát bên trong hộp số nhận biết vị trí trục quay và truyền tín hiệu “OPEN” hoặc “CLOSE” về tủ trung tâm. Từ đó, người vận hành có thể theo dõi tình trạng van ngay trên hệ thống báo cháy hoặc giám sát mạng SCADA.

    Dòng chảy →
 ┌────────────────────────┐
 │          |             │
 │     Đĩa đóng            │
 │          |             │
 └────────────────────────┘

 Tay quay hộp số → xoay 90°:
         ↓ Mở hoàn toàn ↓

 ┌────────────────────────┐
 │                        │
 │       Đĩa mở           │
 │                        │
 └────────────────────────┘

   [Công tắc tín hiệu điện]
     ├─> Trạng thái OPEN (đèn xanh)
     └─> Trạng thái CLOSE (đèn đỏ)

Nhờ cấu trúc cơ khí ổn định, công tắc tín hiệu vẫn hoạt động chính xác ngay cả trong môi trường rung hoặc áp lực cao. Khi mất điện, người dùng vẫn có thể vận hành bằng tay quay để điều khiển van, đảm bảo hệ thống luôn an toàn và linh hoạt.

Ưu điểm nổi bật

ARV SSB DN50 mang lại sự kết hợp hoàn hảo giữa cơ khí và điện tử trong một thiết kế nhỏ gọn. Khả năng giám sát trạng thái đóng/mở giúp nâng cao tính an toàn và dễ dàng bảo trì cho hệ thống PCCC. Khi van bị thay đổi trạng thái ngoài ý muốn, công tắc sẽ ngay lập tức gửi cảnh báo, giúp kỹ thuật viên kịp thời xử lý.

Thân gang cầu GGG50 chịu áp lực cao, đĩa van mỏng nhẹ nhưng bền bỉ. Gioăng EPDM có độ đàn hồi cao, chịu được nhiệt độ 80°C và không bị ăn mòn trong môi trường nước sạch hoặc dung dịch clo nhẹ. Hộp số được thiết kế kín, chống bụi và hơi ẩm, giúp bảo vệ vi mạch tín hiệu trong thời gian dài.

So với van bướm cơ thông thường, dòng SSB có thêm chức năng cảnh báo trạng thái giúp giảm nguy cơ van bị đóng nhầm, đặc biệt trong hệ thống sprinkler hoặc đường ống chính PCCC. Việc tích hợp tín hiệu giúp nâng cao khả năng giám sát tập trung, giảm chi phí bảo trì thủ công.

Trục van bằng thép không gỉ giúp truyền mô-men xoắn ổn định, không gỉ sét, phù hợp cho môi trường trong nhà hoặc ngoài trời. Lớp phủ epoxy đỏ giúp nhận diện nhanh trong không gian kỹ thuật hoặc phòng bơm.

Ứng dụng tiêu biểu

ARV SSB DN50 được sử dụng chủ yếu trong hệ thống phòng cháy chữa cháy tự động (sprinkler, deluge hoặc hệ thống bơm chữa cháy). Van thường lắp ở đầu ra bơm, nhánh chia vùng hoặc các điểm giám sát độc lập, giúp người vận hành nhận biết nhanh tình trạng van trong từng khu vực.

Trong hệ thống cấp nước công nghiệp, DN50 thích hợp cho các tuyến ống phân nhánh hoặc đường hồi. Việc tích hợp công tắc tín hiệu giúp trung tâm điều khiển biết được van đang mở hay đóng, hỗ trợ điều phối nước thông minh trong các nhà máy hoặc khu công nghiệp.

Trong các công trình hạ tầng như trung tâm thương mại, khách sạn, tòa nhà cao tầng, ARV SSB DN50 giúp kiểm soát lưu lượng nước chữa cháy theo từng tầng hoặc khu vực, đảm bảo hệ thống hoạt động an toàn và đúng tiêu chuẩn NFPA.

Van cũng được sử dụng trong hệ thống giám sát lưu lượng hoặc điều khiển logic của nhà máy, nơi yêu cầu vừa cơ học, vừa tự động hóa. Nhờ cấu trúc nhỏ gọn, van dễ dàng lắp vào tủ kỹ thuật hoặc vị trí hẹp mà vẫn đảm bảo hiệu năng và tín hiệu ổn định.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích và kích thước DN50 trước khi lắp đặt. Làm sạch bề mặt tiếp xúc, đảm bảo không có cặn, dầu hoặc gỉ sét trong lòng ống.

Bước 2: Đặt van giữa hai mặt bích khi đĩa mở nhẹ 10° để tránh kẹt. Căn chỉnh trục đồng tâm với đường ống và lắp tạm hai bulong đối diện để cố định vị trí.

Bước 3: Siết đều bulong theo hình chéo, tránh siết lệch để không làm méo thân hoặc hở gioăng. Sau đó, xoay tay quay thử để kiểm tra độ trơn tru khi mở và đóng.

Bước 4: Kết nối dây tín hiệu từ hộp công tắc tới trung tâm giám sát. Đảm bảo đầu nối kín và đúng cực. Thử tín hiệu bằng cách xoay tay van sang vị trí mở – đóng để kiểm tra đèn báo hoặc tín hiệu điều khiển.

Bước 5: Khi vận hành, xoay tay quay nhẹ, không dùng lực đột ngột. Đảm bảo tay cầm khóa chặt sau khi điều chỉnh để tránh tự xoay do rung áp lực. Khi van không sử dụng lâu, nên kiểm tra tín hiệu định kỳ để tránh oxy hóa đầu tiếp điểm.

Bảo trì: Kiểm tra hộp tín hiệu mỗi 6 tháng. Vệ sinh tiếp điểm bằng dung dịch chuyên dụng, kiểm tra gioăng và đĩa van để đảm bảo không bị nứt. Bôi trơn trục bằng dầu silicon trung tính. Khi thay gioăng, sử dụng đúng loại EPDM có độ cứng tương đương để duy trì độ kín ban đầu.

Với khả năng điều khiển cơ học kết hợp giám sát điện tử, ARV SSB DN50 là lựa chọn lý tưởng cho các hệ thống yêu cầu độ tin cậy cao, đảm bảo vừa an toàn, vừa tiện lợi trong vận hành và bảo trì.
