Van bướm tín hiệu điện AUT FIG065 DN100

Giới thiệu

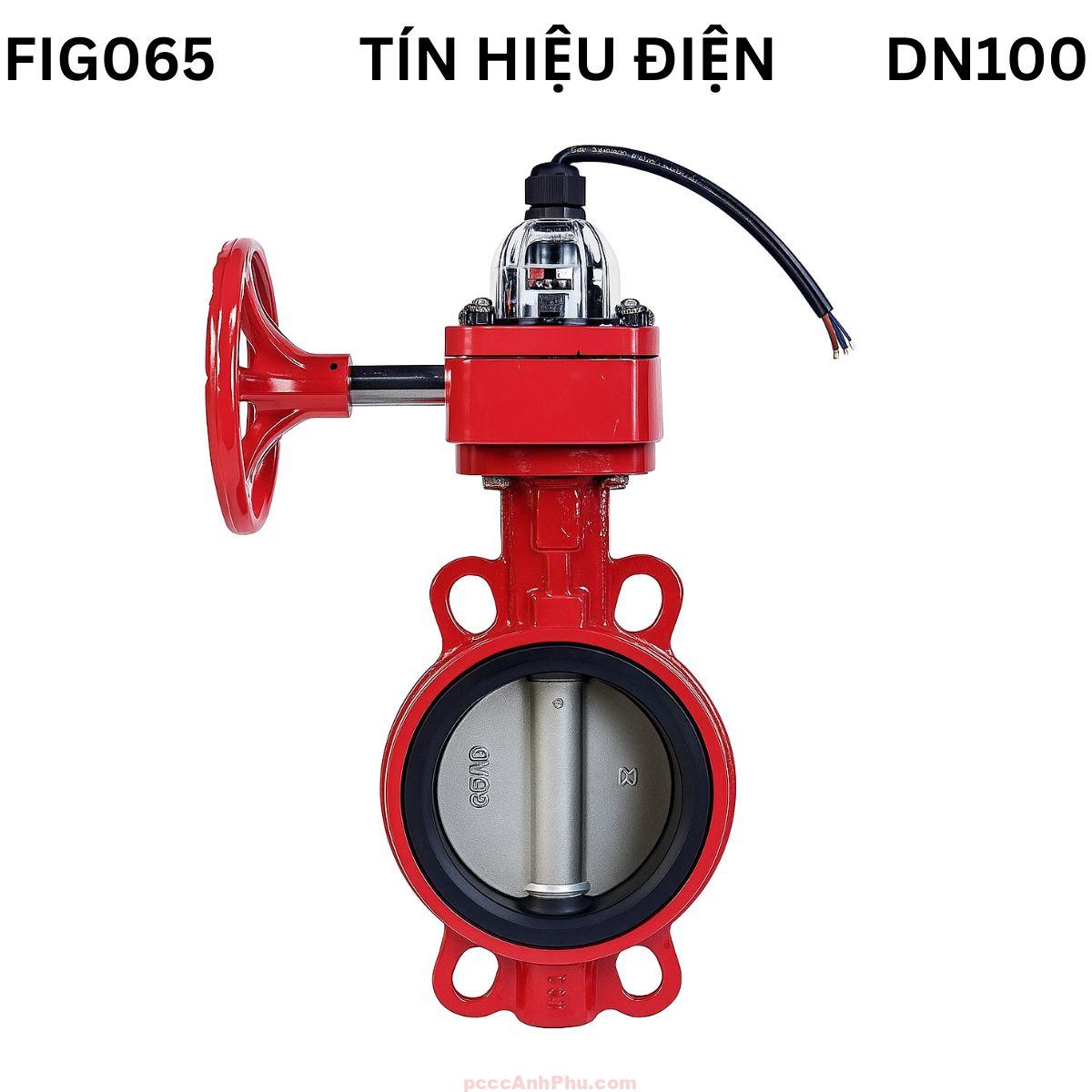

Van bướm tín hiệu điện AUT FIG065 DN100 Malaysia được thiết kế chuyên dụng cho các hệ thống đường ống trung bình – lớn, yêu cầu khả năng đóng ngắt bằng tay kết hợp truyền tín hiệu điện giám sát về trung tâm điều khiển. Kích thước DN100 (4 inch) giúp lưu lượng nước qua van lớn, phù hợp dùng cho tuyến ống chính trong hệ thống phòng cháy chữa cháy, cấp nước tòa nhà hoặc cụm điều hòa trung tâm HVAC.

Van hoạt động bằng tay quay hộp số, có cơ cấu truyền động nhẹ giúp thao tác dễ dàng ngay cả khi chịu áp lực cao. Bộ công tắc cơ điện NO/NC gắn trong hộp số sẽ gửi tín hiệu “mở” hoặc “đóng” tới tủ điều khiển mỗi khi van thay đổi trạng thái. Điều này cho phép người vận hành giám sát tình trạng hệ thống mà không cần kiểm tra trực tiếp tại hiện trường.

Thân van làm từ gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa inox CF8 chống gỉ, vòng đệm EPDM kín hoàn toàn, trục SUS410 bền vững. Van có khả năng chịu áp suất PN16, hoạt động ổn định trong môi trường nước sạch, nước lạnh hoặc nước chữa cháy có áp cao. Thiết kế dạng wafer giúp dễ lắp đặt, tháo rời và bảo trì nhanh chóng.

Xem đầy đủ các sản phẩm: van bướm công nghiệp.

Cấu tạo

Cấu trúc của van bướm tín hiệu điện AUT FIG065 DN100 gồm các bộ phận chính: thân van, đĩa, trục, vòng đệm, hộp số và bộ công tắc tín hiệu. Từng chi tiết được chế tạo chính xác để chịu áp lực lớn, chống ăn mòn và đảm bảo độ kín tuyệt đối. Lớp sơn epoxy dày giúp bảo vệ thân gang khỏi oxy hóa trong môi trường ẩm hoặc nước chứa clo. Bộ công tắc cơ NO/NC được lắp kín trong hộp số, truyền tín hiệu trạng thái ổn định và an toàn.

Nguyên lý hoạt động

Khi tay quay được xoay, hộp số khuếch đại mô-men và truyền tới trục van. Trục xoay khiến đĩa inox quay quanh trục trung tâm, đóng hoặc mở dòng chảy. Ở vị trí đĩa vuông góc với dòng chảy, van đóng hoàn toàn; khi song song, van mở toàn phần. Bộ công tắc điện cơ bên trong hộp số chuyển trạng thái tiếp điểm NO/NC, gửi tín hiệu điện đến hệ thống giám sát trung tâm.

        +-----------------------+
        |  HỘP SỐ TÍN HIỆU     |
        |   (Micro Switch)      |
        +----------+------------+
                   |
                   v
             +------------+
             | TRỤC VAN   |
             +-----+------+
                   |
                   v
              /-----------
             /
            |   ĐĨA VAN     | ← Xoay 90° để đóng/mở
                          /
              -----------/
                   |
                   v
                DÒNG CHẢY


Cơ chế truyền tín hiệu này hoạt động hoàn toàn cơ học, không phụ thuộc nguồn điện vận hành, giúp hệ thống giám sát tình trạng van từ xa mà không cần thiết bị điều khiển riêng. Điều này đặc biệt hữu ích trong các hệ thống PCCC quy mô lớn, nơi cần kiểm tra hàng chục van bướm cùng lúc.

Ưu điểm

1. Lưu lượng cao: Đường kính DN100 giúp dòng nước qua van lớn, giảm tổn thất áp suất.

2. Độ kín tuyệt đối: Vòng EPDM chất lượng cao đảm bảo không rò rỉ dù áp suất cao.

3. Vận hành nhẹ: Tay quay hộp số giảm mô-men lực, thao tác dễ dù van lớn.

4. Giám sát chính xác: Công tắc NO/NC truyền tín hiệu ổn định, ít sai lệch.

5. Chống ăn mòn tốt: Lớp epoxy dày bảo vệ thân gang trong môi trường ẩm ướt.

6. Bảo trì nhanh: Cấu tạo mô-đun, tháo rời hộp số và bộ tín hiệu dễ dàng.

Ứng dụng

Van bướm tín hiệu điện AUT FIG065 DN100 Malaysia phù hợp cho các tuyến ống chính hoặc các khu vực phân phối trong hệ thống PCCC, HVAC, và nhà máy công nghiệp. Với khả năng truyền tín hiệu đáng tin cậy, van giúp người vận hành giám sát toàn bộ mạng lưới từ trung tâm điều khiển.

Trong PCCC: Lắp tại tuyến ống cấp chính đến các khu vực sprinkler hoặc bơm chữa cháy phụ, giúp báo tín hiệu chính xác.

Trong HVAC: Điều tiết lưu lượng nước lạnh hoặc nước nóng đến bộ AHU, FCU trong tòa nhà trung tâm.

Trong cấp nước: Dùng tại hệ thống phân phối nước đô thị, nhà máy hoặc bể chứa lớn.

Lắp đặt và vận hành

Khi lắp đặt FIG065 DN100, đảm bảo mặt bích đồng tâm, sạch và phẳng. Đặt van vào đúng vị trí, siết bulong đều hai bên để tránh lệch. Sau khi lắp xong, xoay tay quay để kiểm tra hành trình, đảm bảo đĩa xoay trơn tru và không cọ vòng đệm. Cuối cùng, kết nối dây tín hiệu NO/NC tới tủ trung tâm để xác nhận tín hiệu phản hồi.

Bước 1: Đặt van đúng chiều dòng chảy ký hiệu trên thân.

Bước 2: Siết bulong đều hai phía, theo hình chữ thập.

Bước 3: Kiểm tra vận hành tay quay và độ kín của đĩa van.

Bước 4: Đấu nối dây tín hiệu với hệ thống trung tâm, kiểm tra phản hồi đèn báo.

Bước 5: Thử đóng/mở thực tế, xác nhận tín hiệu truyền đúng trạng thái.

Để đảm bảo tuổi thọ, nên kiểm tra định kỳ 6 tháng/lần, bảo dưỡng hộp số và vệ sinh công tắc tín hiệu. Khi lắp ngoài trời, đảm bảo nắp hộp tín hiệu kín nước theo chuẩn IP65 để tránh ẩm ướt ảnh hưởng tiếp điểm.

Tuân thủ đúng quy trình này giúp van bướm tín hiệu điện AUT FIG065 DN100 vận hành bền bỉ, an toàn và duy trì hiệu suất cao cho toàn hệ thống.
