Giới thiệu

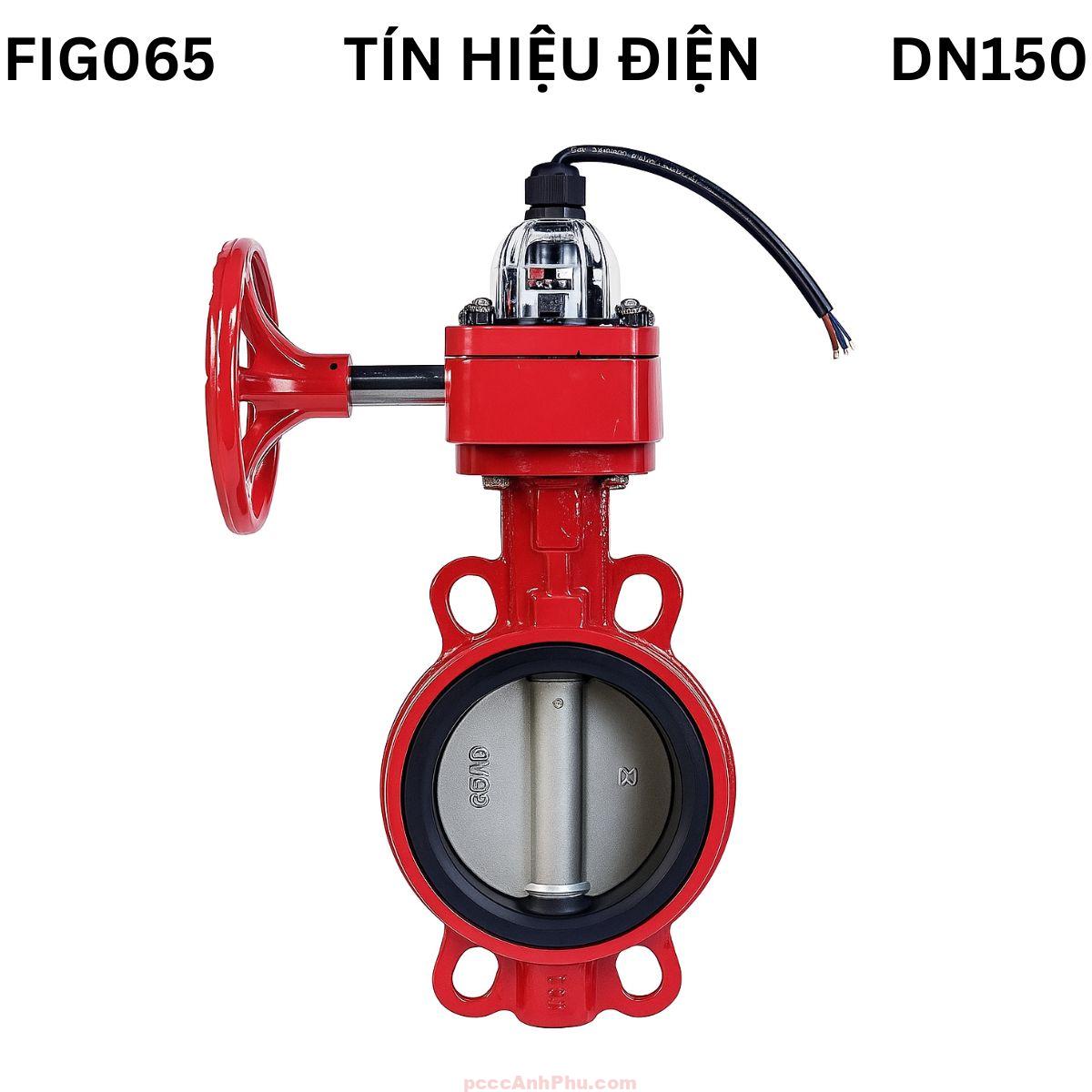

Van bướm tín hiệu điện AUT FIG065 DN150 Malaysia là dòng van cơ học tay quay hộp số có tích hợp công tắc tín hiệu NO/NC để giám sát trạng thái mở – đóng từ xa. Với kích thước DN150 (6 inch), van đảm bảo lưu lượng lớn và khả năng đóng ngắt ổn định trên các đường ống chính của hệ thống cấp nước, PCCC hoặc HVAC. Thiết kế dạng wafer giúp lắp đặt nhanh giữa hai mặt bích, thao tác nhẹ nhờ hộp số tỉ số truyền cao, đồng thời vẫn đảm bảo độ kín tuyệt đối khi vận hành.
Model FIG065 được sản xuất tại Malaysia, đáp ứng tiêu chuẩn PN16. Thân van bằng gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa inox CF8, trục SUS410 và vòng đệm EPDM đàn hồi cao. Bộ công tắc tín hiệu cơ học gắn trong hộp số truyền tiếp điểm NO/NC về trung tâm điều khiển giúp người vận hành nắm rõ tình trạng từng van trong hệ thống mà không cần kiểm tra thủ công.
Với độ bền cao, khả năng chịu áp tốt và hoạt động ổn định trong môi trường khắc nghiệt, van bướm tín hiệu điện AUT FIG065 DN150 là lựa chọn tối ưu cho các dự án hạ tầng kỹ thuật, khu công nghiệp, tòa nhà cao tầng hoặc hệ thống PCCC tiêu chuẩn quốc tế.
Xem đầy đủ các sản phẩm: valve bướm.
Cấu tạo
Van bướm tín hiệu điện AUT FIG065 DN150 có cấu tạo cơ điện kết hợp, gồm các bộ phận chính như thân, đĩa, trục, vòng đệm, hộp số và công tắc tín hiệu. Các chi tiết này được gia công chính xác, đảm bảo độ kín, độ bền và khả năng truyền tín hiệu ổn định. So với các kích thước nhỏ hơn, hộp số của DN150 có tỉ số truyền cao hơn để giảm lực quay khi thao tác. Vỏ hộp tín hiệu đạt chuẩn IP65, đảm bảo chống bụi, chống nước hiệu quả.
| Thành phần | Vật liệu | Đặc tính |
|---|---|---|
| Thân van | Gang cầu GGG50 phủ epoxy | Chịu áp PN16, chống ăn mòn, sơn epoxy bền màu |
| Đĩa van | Inox CF8 / CF8M | Bề mặt trơn mịn, giảm ma sát, chống oxy hóa |
| Vòng đệm (Seat) | EPDM | Kín tuyệt đối, chịu nhiệt và áp lực cao |
| Trục van | Thép không gỉ SUS410 | Truyền mô-men ổn định, không bị mài mòn |
| Hộp số tay quay | Gang phủ epoxy | Tăng mô-men truyền, vận hành nhẹ |
| Bộ công tắc tín hiệu | Micro switch NO/NC | Truyền tín hiệu trạng thái mở/đóng về trung tâm |
| Vỏ bảo vệ tín hiệu | Hợp kim nhôm IP65 | Kín nước, chống bụi, bảo vệ linh kiện điện |
Nguyên lý hoạt động
Khi người vận hành xoay tay quay, hộp số truyền mô-men lực tới trục, khiến đĩa inox xoay quanh trục trung tâm. Khi đĩa vuông góc với dòng chảy, van đóng kín; khi song song, dòng nước được lưu thông tối đa. Trong quá trình đó, bộ công tắc micro switch trong hộp số thay đổi trạng thái tiếp điểm NO/NC, truyền tín hiệu điện về tủ trung tâm để hiển thị tình trạng van. Cơ chế này hoạt động hoàn toàn cơ học, không yêu cầu cấp nguồn cho mô-tơ.
+-----------------------+
| HỘP SỐ TÍN HIỆU |
| (Micro Switch) |
+----------+------------+
|
v
+------------+
| TRỤC VAN |
+-----+------+
|
v
/-----------
/
| ĐĨA VAN | ← Xoay 90° để đóng/mở
/
-----------/
|
v
DÒNG CHẢY
Nhờ cơ chế cơ điện đơn giản, FIG065 DN150 đảm bảo hoạt động ổn định, an toàn và độ chính xác cao khi truyền tín hiệu giám sát. Đây là điểm mạnh giúp thiết bị phù hợp với các hệ thống quy mô lớn cần đảm bảo vận hành liên tục.
Ưu điểm
1. Vận hành nhẹ: Hộp số tỉ số truyền cao giúp thao tác nhẹ nhàng dù kích thước lớn.
2. Lưu lượng cao: Đường kính DN150 cho phép dòng nước lớn, giảm tổn thất áp suất.
3. Độ kín hoàn hảo: Gioăng EPDM đàn hồi cao, chống rò rỉ tuyệt đối ở PN16.
4. Giám sát chính xác: Bộ micro switch truyền tín hiệu trạng thái van ổn định.
5. Cấu tạo bền bỉ: Vật liệu gang cầu và inox đảm bảo tuổi thọ lâu dài.
6. Bảo trì dễ dàng: Hộp tín hiệu tháo rời nhanh, dễ kiểm tra và vệ sinh định kỳ.
Ứng dụng
Van bướm tín hiệu điện AUT FIG065 DN150 Malaysia được ứng dụng rộng rãi trong các tuyến ống chính, cụm phân phối và đầu vào hệ thống sprinkler. Khả năng truyền tín hiệu điện giúp theo dõi trạng thái van hiệu quả trong trung tâm điều khiển mà không cần kiểm tra trực tiếp tại hiện trường.
Trong hệ thống PCCC: Dùng tại đầu cụm van báo động hoặc tuyến chính để xác định tình trạng mở – đóng.
Trong hệ thống HVAC: Điều tiết lưu lượng nước lạnh hoặc nóng cấp cho các khu kỹ thuật và tầng máy.
Trong nhà máy xử lý nước: Đóng ngắt dòng lưu lượng chính trong bể chứa hoặc khu lọc công nghiệp.
Lắp đặt và vận hành
Trước khi lắp đặt FIG065 DN150, cần đảm bảo hai mặt bích của đường ống đồng tâm, phẳng và sạch. Đặt van vào giữa, siết bulong đều hai bên theo hình chữ thập để lực ép cân bằng. Mở nhẹ đĩa van khi lắp để tránh kẹt vòng đệm. Sau khi lắp xong, thử vận hành tay quay và kiểm tra tín hiệu phản hồi.
Bước 1: Đặt van đúng hướng dòng chảy được ký hiệu trên thân.
Bước 2: Siết chặt bulong theo hình chữ thập để tránh lệch tâm.
Bước 3: Xoay tay quay để kiểm tra độ trơn tru của trục và đĩa.
Bước 4: Kết nối dây tín hiệu NO/NC về tủ trung tâm.
Bước 5: Kiểm tra đèn báo hoặc màn hình hiển thị tín hiệu chính xác.
Nên kiểm tra và bảo dưỡng định kỳ 6 tháng/lần để đảm bảo độ kín và tín hiệu ổn định. Nếu van được lắp ngoài trời, cần đảm bảo hộp tín hiệu kín nước tuyệt đối, tránh ảnh hưởng của độ ẩm và bụi bẩn đến tiếp điểm.
Thực hiện đúng quy trình sẽ giúp van bướm tín hiệu điện AUT FIG065 DN150 hoạt động bền bỉ, chính xác và an toàn trong toàn bộ vòng đời sử dụng.
