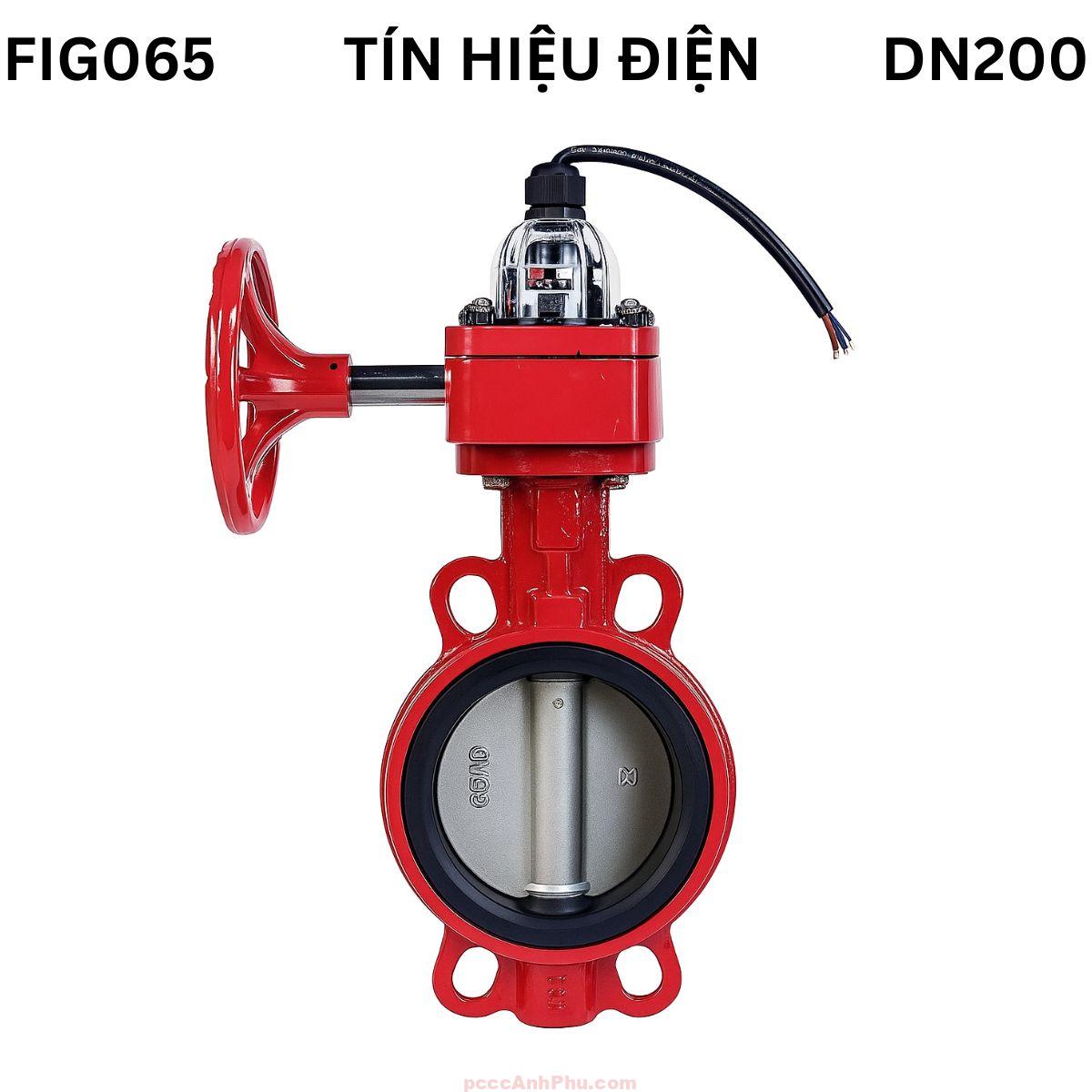

Van bướm tín hiệu điện AUT FIG065 DN200

Giới thiệu

Van bướm tín hiệu điện AUT FIG065 DN200 Malaysia là dòng van cơ tay quay hộp số có tích hợp bộ công tắc tín hiệu NO/NC, cho phép giám sát từ xa trạng thái đóng hoặc mở của van trong hệ thống điều khiển trung tâm. Với đường kính danh nghĩa DN200 (8 inch), van được thiết kế cho các tuyến ống chính có lưu lượng lớn, đòi hỏi độ bền cơ học cao và khả năng đóng ngắt nhanh chóng, an toàn.

Van hoạt động bằng cơ chế truyền động hộp số, khi người vận hành xoay tay quay, trục van quay kéo theo đĩa inox xoay 90°, đồng thời công tắc micro switch bên trong hộp số thay đổi trạng thái, gửi tín hiệu mở hoặc đóng về trung tâm điều khiển. Nhờ vậy, người vận hành có thể theo dõi toàn bộ tình trạng hệ thống mà không cần đến từng vị trí van riêng lẻ.

Model FIG065 được sản xuất tại Malaysia theo tiêu chuẩn PN16, thân gang cầu GGG50 phủ epoxy chống ăn mòn, đĩa inox CF8, trục SUS410 và gioăng EPDM kín tuyệt đối. Bộ tín hiệu điện cơ NO/NC có vỏ bảo vệ IP65 giúp chống bụi, chống nước hiệu quả. Đây là lựa chọn lý tưởng cho hệ thống PCCC, HVAC hoặc mạng lưới cấp nước công nghiệp cần kiểm soát lưu lượng lớn.

Xem đầy đủ các sản phẩm: butterfly valves.

Cấu tạo

Van bướm tín hiệu điện AUT FIG065 DN200 được thiết kế chắc chắn với cấu trúc gồm thân, đĩa, trục, vòng đệm, hộp số và bộ công tắc tín hiệu. Toàn bộ vật liệu được lựa chọn để đảm bảo độ bền và hiệu suất vận hành tối đa. Hộp số có tỉ số truyền cao, giúp người vận hành dễ dàng thao tác ngay cả khi van đang chịu áp lực nước lớn. Bộ công tắc tín hiệu điện cơ NO/NC gắn trong hộp số cho phép giám sát chính xác trạng thái hoạt động của van.

Nguyên lý hoạt động

Khi xoay tay quay, mô-men lực được truyền qua hộp số đến trục van. Trục làm đĩa xoay 90° quanh tâm, từ vị trí vuông góc (đóng) sang song song với dòng chảy (mở). Cùng lúc, công tắc micro switch thay đổi trạng thái tiếp điểm NO/NC, phát tín hiệu điện về trung tâm giám sát. Nhờ cơ chế cơ học thuần túy này, van không cần cấp nguồn điện điều khiển nhưng vẫn có thể truyền tín hiệu trạng thái chính xác, giúp giám sát hệ thống từ xa hiệu quả.

        +-----------------------+
        |  HỘP SỐ TÍN HIỆU     |
        |   (Micro Switch)      |
        +----------+------------+
                   |
                   v
             +------------+
             | TRỤC VAN   |
             +-----+------+
                   |
                   v
              /-----------
             /
            |   ĐĨA VAN     | ← Xoay 90° để đóng/mở
                          /
              -----------/
                   |
                   v
                DÒNG CHẢY


Nguyên lý này cho phép van hoạt động ổn định, ít hư hỏng, độ bền điện cơ cao và an toàn trong môi trường áp lực lớn. FIG065 DN200 phù hợp cho các ứng dụng yêu cầu độ tin cậy tuyệt đối và giám sát liên tục 24/7.

Ưu điểm

1. Kết cấu vững chắc: Thiết kế cho đường ống lớn, đảm bảo chịu áp và va đập cao.

2. Độ kín tuyệt đối: Gioăng EPDM chất lượng cao ngăn rò rỉ, tăng hiệu suất hệ thống.

3. Vận hành nhẹ: Hộp số khuếch đại mô-men giúp thao tác dễ dù kích thước lớn.

4. Giám sát tín hiệu chính xác: Công tắc NO/NC phản hồi nhanh, ổn định lâu dài.

5. Chống ăn mòn tốt: Vật liệu gang cầu phủ epoxy và đĩa inox CF8 đảm bảo độ bền trong môi trường ẩm ướt.

6. Bảo trì thuận tiện: Hộp tín hiệu và hộp số tháo rời dễ dàng, dễ vệ sinh định kỳ.

Ứng dụng

Van bướm tín hiệu điện AUT FIG065 DN200 Malaysia được ứng dụng rộng rãi trong các hệ thống công nghiệp, phòng cháy chữa cháy, cấp nước và HVAC. Kích thước lớn, khả năng lưu lượng cao và cơ chế giám sát tín hiệu ổn định giúp van trở thành lựa chọn tiêu chuẩn cho các dự án kỹ thuật quy mô lớn.

Trong PCCC: Lắp trên tuyến chính hoặc trước cụm van báo động, giám sát tình trạng van trung tâm.

Trong HVAC: Điều tiết lưu lượng nước lạnh/nóng đến các bộ trao đổi nhiệt công suất lớn.

Trong hệ thống cấp nước: Đóng ngắt hoặc điều tiết lưu lượng tại đường ống chính khu dân cư, nhà máy.

Lắp đặt và vận hành

Khi lắp đặt van FIG065 DN200, đảm bảo mặt bích phẳng và đồng tâm. Đặt van vào giữa hai mặt bích, siết bulong xen kẽ hai bên để tạo lực ép đồng đều lên vòng đệm EPDM. Trước khi siết chặt, mở nhẹ đĩa van để tránh cấn mép gioăng. Sau khi lắp xong, kiểm tra vận hành tay quay và tín hiệu truyền về trung tâm.

Bước 1: Đặt van đúng hướng dòng chảy theo ký hiệu trên thân.

Bước 2: Siết bulong chéo, tránh lệch tâm gây rò rỉ.

Bước 3: Kiểm tra hành trình đóng/mở, đĩa xoay trơn tru.

Bước 4: Đấu dây tín hiệu NO/NC tới tủ trung tâm, xác minh phản hồi đèn báo.

Bước 5: Thử vận hành thực tế, kiểm tra độ kín và độ chính xác tín hiệu.

Để đảm bảo tuổi thọ, nên bảo dưỡng định kỳ 6 tháng/lần, kiểm tra độ kín của hộp tín hiệu và độ trơn của trục quay. Khi lắp ngoài trời, nên che chắn tránh ánh nắng trực tiếp và mưa để bảo vệ lớp sơn epoxy và bộ micro switch.

Thực hiện đúng hướng dẫn này giúp van bướm tín hiệu điện AUT FIG065 DN200 Malaysia vận hành bền bỉ, truyền tín hiệu ổn định và đảm bảo an toàn cho toàn hệ thống công nghiệp.
