Giới thiệu

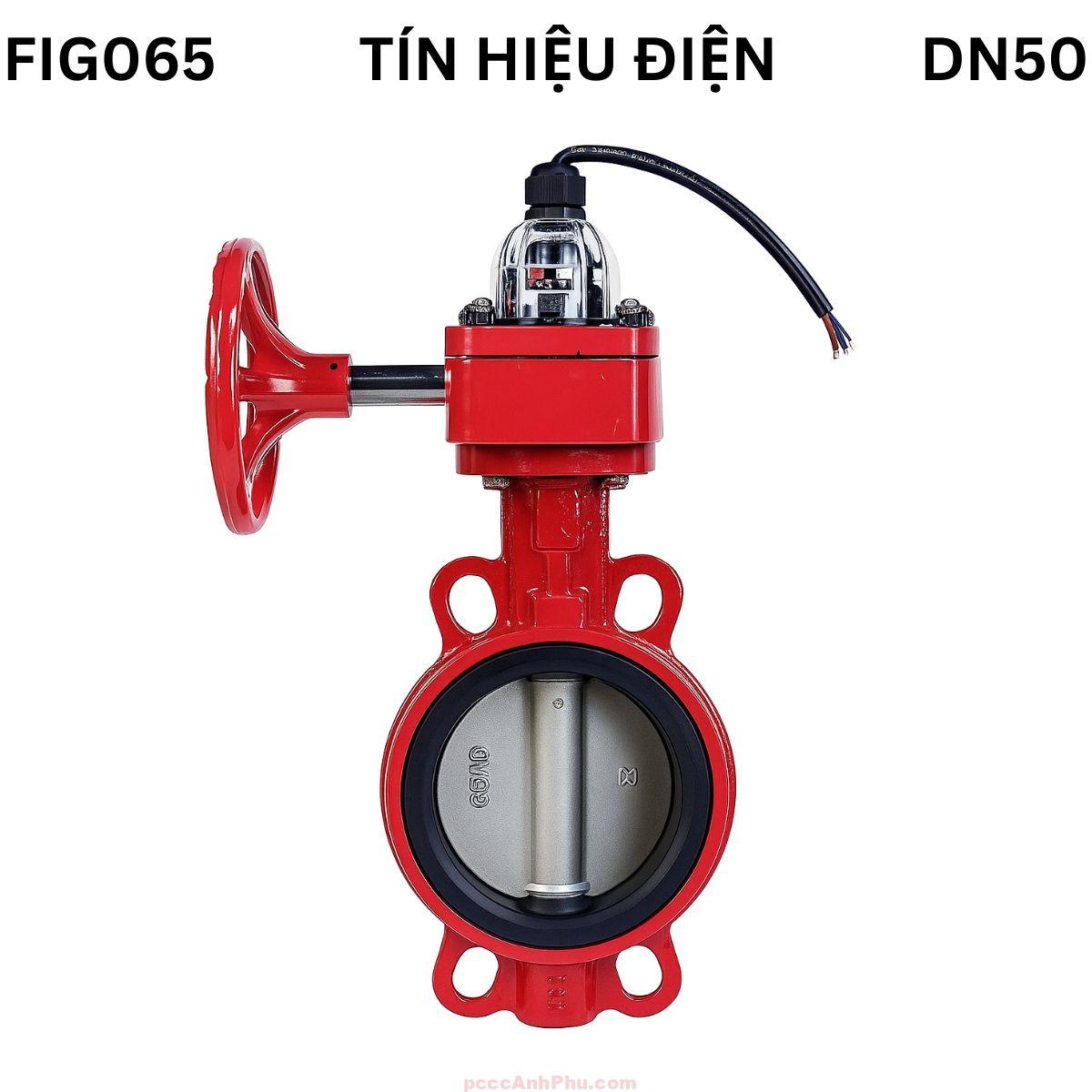

Van bướm tín hiệu điện AUT FIG065 DN50 Malaysia là dòng van bướm cơ học dạng wafer có tích hợp bộ công tắc giám sát (supervisory switch) trong hộp số tay quay. Khi van được mở hoặc đóng, công tắc này sẽ gửi tín hiệu phản hồi về tủ trung tâm, giúp người vận hành biết chính xác trạng thái hoạt động của hệ thống. Đây là loại van phổ biến trong các hệ thống chữa cháy sprinkler, hệ thống HVAC, cấp nước và các dây chuyền xử lý công nghiệp, nơi yêu cầu vừa điều khiển cơ học vừa có khả năng giám sát điện tin cậy.
Model FIG065 được sản xuất tại Malaysia theo tiêu chuẩn PN16, cấu tạo nhỏ gọn dạng wafer, phù hợp lắp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc EN. Van sử dụng tay quay hộp số giúp thao tác nhẹ, dễ vận hành và bảo trì. Cấu tạo thân bằng gang cầu GGG50, đĩa bằng inox CF8, vòng đệm EPDM đảm bảo khả năng chịu áp lực, chống ăn mòn và kín nước tuyệt đối trong môi trường nước sạch, nước lạnh, hoặc nước PCCC.
Van bướm tín hiệu điện AUT FIG065 DN50 có ưu thế là không cần cấp nguồn điều khiển, nhưng vẫn truyền được tín hiệu về hệ thống trung tâm nhờ công tắc điện cơ NO/NC. Điều này giúp thiết bị hoạt động ổn định, dễ bảo dưỡng, và đặc biệt phù hợp với các hệ thống PCCC yêu cầu giám sát trạng thái van liên tục.

Xem đầy đủ các sản phẩm: van bướm.
Cấu tạo
Cấu tạo van bướm tín hiệu điện FIG065 bao gồm các bộ phận cơ khí và điện cơ học hoạt động đồng bộ. Từng chi tiết được chế tạo chính xác để đảm bảo độ kín, độ bền và khả năng truyền tín hiệu ổn định trong thời gian dài. Thân và đĩa được phủ lớp sơn epoxy cao cấp giúp tăng khả năng chống oxy hóa và ăn mòn, đặc biệt trong môi trường ẩm hoặc tiếp xúc trực tiếp với nước.
| Thành phần | Vật liệu | Đặc tính |
|---|---|---|
| Thân van | Gang cầu GGG50 phủ epoxy | Chịu áp lực PN16, chống ăn mòn, độ bền cao |
| Đĩa van | Inox CF8 / CF8M | Chống gỉ, chịu nhiệt, đảm bảo độ kín |
| Vòng đệm (Seat) | EPDM | Chống rò rỉ, chịu nước và áp suất cao |
| Trục van | Thép không gỉ SUS410 | Độ cứng cao, không cong vênh khi vận hành |
| Hộp số tay quay | Gang phủ epoxy | Tăng mô-men xoắn, thao tác nhẹ, bền bỉ |
| Bộ công tắc tín hiệu | Điện cơ NO/NC (Micro switch) | Phản hồi trạng thái mở/đóng về trung tâm giám sát |
| Vỏ bảo vệ tín hiệu | Hợp kim nhôm / IP65 | Chống bụi, chống nước, bảo vệ vi mạch an toàn |
Nguyên lý hoạt động
Van hoạt động dựa trên nguyên lý quay đĩa van quanh trục để đóng hoặc mở dòng chảy. Khi tay quay được xoay, hộp số truyền mô-men đến trục, khiến đĩa xoay một góc 90°. Vị trí đĩa song song với dòng chảy tương ứng trạng thái mở, còn khi vuông góc là trạng thái đóng. Bộ công tắc điện gắn trong hộp số sẽ chuyển trạng thái tiếp điểm khi van đổi vị trí, gửi tín hiệu điện về tủ trung tâm để giám sát tình trạng thực tế.
+-----------------------+
| HỘP SỐ CÓ TÍN HIỆU |
| (Micro Switch NO/NC)|
+----------+------------+
|
v
+------------+
| TRỤC VAN |
+-----+------+
|
v
/-----------
/
| ĐĨA VAN | ← Xoay 90° để đóng/mở
/
-----------/
|
v
DÒNG CHẢY
Bộ công tắc tín hiệu này hoạt động hoàn toàn cơ học, không cần cấp nguồn điều khiển, nhưng vẫn đảm bảo gửi thông tin chính xác về trung tâm. Cấu trúc này đặc biệt hữu ích trong các hệ thống PCCC, giúp trung tâm kiểm soát biết van ở trạng thái mở hay đóng mà không cần người trực kiểm tra trực tiếp.
Ưu điểm
1. Tích hợp tín hiệu giám sát: Công tắc cơ NO/NC truyền tín hiệu trạng thái về trung tâm, dễ kết nối với tủ báo cháy hoặc hệ thống SCADA.
2. Cơ chế hộp số nhẹ: Tay quay vận hành nhẹ nhàng, không tốn lực, phù hợp cả khi lắp ở vị trí cao hoặc trong tủ kỹ thuật hẹp.
3. Cấu tạo bền: Gang cầu GGG50 và inox CF8/CF8M giúp van chịu được áp lực, nhiệt độ, và môi trường nước khắc nghiệt.
4. Độ kín cao: Gioăng EPDM ép chặt đĩa inox, không rò rỉ, không rung lắc trong dòng nước áp lực cao.
5. Bảo trì dễ: Hộp tín hiệu và hộp số tháo rời được, thuận tiện kiểm tra, thay thế khi cần mà không phải tháo rời khỏi đường ống.
6. Phù hợp chuẩn quốc tế: Kích thước wafer theo tiêu chuẩn JIS10K/EN1092, dễ dàng thay thế trong các hệ thống có sẵn.
Ứng dụng
Van bướm tín hiệu điện AUT FIG065 DN50 Malaysia được ứng dụng chủ yếu trong các hệ thống có yêu cầu giám sát trạng thái van theo thời gian thực. Với cơ chế đơn giản nhưng hiệu quả, van hoạt động đáng tin cậy trong nhiều môi trường khác nhau.
Hệ thống PCCC: Lắp tại đường ống cấp nước chính hoặc khu vực sprinkler để giám sát tình trạng mở/đóng, đảm bảo hệ thống luôn trong trạng thái sẵn sàng hoạt động.
Hệ thống HVAC: Dùng để điều tiết dòng nước lạnh/nóng trong tòa nhà, đồng thời phản hồi tín hiệu để giám sát điều hòa trung tâm.
Nhà máy xử lý nước: Van đảm bảo lưu lượng ổn định và báo tín hiệu khi van thay đổi trạng thái, giúp kiểm soát dòng chảy trong bể chứa và đường ống lọc.
Ngành công nghiệp thực phẩm – hóa chất: Được sử dụng trong dây chuyền yêu cầu vật liệu sạch, chịu nước, chống rỉ và giám sát được trạng thái vận hành từ xa.
Lắp đặt và vận hành
Khi lắp đặt van, cần kiểm tra mặt bích hai đầu ống đảm bảo thẳng, phẳng và đồng tâm. Đặt van vào đúng vị trí giữa hai mặt bích, siết bulong đều hai phía theo hình chữ thập để tránh vênh. Không nên siết lệch một bên, vì sẽ ảnh hưởng đến vòng đệm EPDM và gây rò rỉ.
Bước 1: Đặt van đúng hướng dòng chảy được ký hiệu trên thân.
Bước 2: Siết chặt bulong từng cặp chéo, đảm bảo lực ép đều quanh mặt bích.
Bước 3: Xoay tay quay kiểm tra hành trình đóng/mở, bảo đảm đĩa xoay trơn tru, không cọ xát.
Bước 4: Nối dây từ công tắc tín hiệu đến tủ trung tâm, thường gồm 2 tiếp điểm NO và NC. Khi van thay đổi trạng thái, mạch tín hiệu sẽ thay đổi tương ứng.
Bước 5: Kiểm tra tín hiệu phản hồi bằng cách đóng/mở van, quan sát đèn hoặc báo trạng thái trên bảng điều khiển.
Trong quá trình sử dụng, nên kiểm tra định kỳ 6 tháng/lần. Nếu van lắp ngoài trời, cần đảm bảo hộp tín hiệu và hộp số kín nước, tránh ẩm. Khi phát hiện tín hiệu không phản hồi, cần kiểm tra lại công tắc micro switch hoặc dây nối.
Thực hiện đúng quy trình giúp van bướm tín hiệu điện AUT FIG065 DN50 vận hành ổn định, an toàn và kéo dài tuổi thọ cho toàn hệ thống.
