Van bướm tín hiệu điện AUTA 3300H DN50

Van bướm AUTA 3300H DN50 Malaysia

Van bướm AUTA 3300H DN50 là dòng van bướm dạng wafer cao cấp, tích hợp công tắc tín hiệu điện, được sản xuất tại Malaysia. Van tuân thủ tiêu chuẩn kết nối BS 5155 và ISO 5211, chịu áp lực làm việc PN10/PN16, nhiệt độ 0°C – 80°C. Với cấu tạo nhỏ gọn, trọng lượng nhẹ, van bướm AUTA 3300H DN50 thích hợp lắp đặt trong các hệ thống đường ống cấp nước, xử lý nước thải, PCCC, HVAC và công nghiệp thực phẩm. Thiết kế wafer giúp lắp giữa hai mặt bích linh hoạt, tiết kiệm không gian nhưng vẫn đảm bảo độ kín tuyệt đối.

Sản phẩm được phủ sơn epoxy dày 250 micron cả trong lẫn ngoài, giúp chống oxy hóa, rỉ sét và ăn mòn do môi trường ẩm. Cơ cấu wormgear (hộp giảm tốc) giúp điều khiển nhẹ nhàng, đồng thời tích hợp công tắc tín hiệu báo trạng thái mở/đóng, thuận tiện cho việc giám sát từ xa trong hệ thống tự động hóa. AUTA 3300H DN50 là lựa chọn lý tưởng cho các hệ thống công nghiệp hiện đại yêu cầu độ tin cậy cao.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

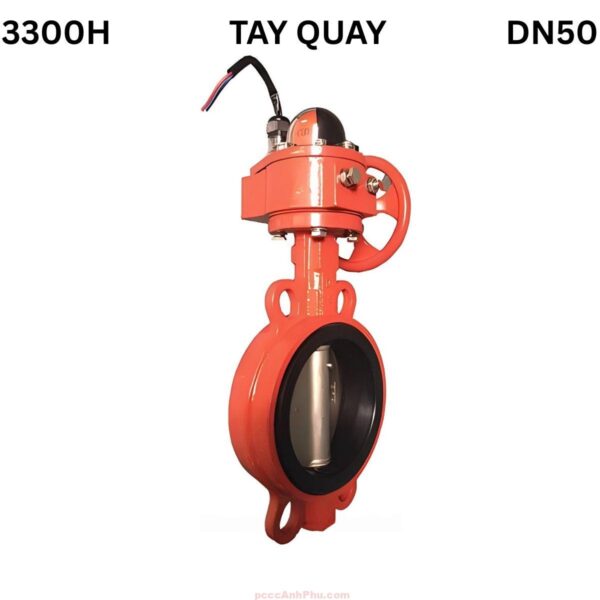

Van bướm AUTA 3300H DN50 có cấu trúc đồng tâm, đĩa gang dẻo xoay quanh trục inox SS420. Gioăng làm kín EPDM đảm bảo độ kín nước cao, trong khi thân van gang cầu GGG50 chịu được áp lực mạnh và va đập cơ học. Bộ truyền wormgear giúp thao tác nhẹ nhàng, đồng thời công tắc tín hiệu điện gắn sẵn có chức năng gửi tín hiệu trạng thái về tủ điều khiển trung tâm. Cấu tạo chi tiết được mô tả như sau:

Nguyên lý hoạt động

Van bướm AUTA 3300H DN50 hoạt động dựa trên cơ chế xoay của đĩa quanh trục đồng tâm. Khi người vận hành xoay tay quay, chuyển động được truyền qua cơ cấu bánh vít – bánh răng (wormgear) làm trục xoay. Khi đĩa song song với hướng dòng chảy, lưu lượng qua van đạt cực đại. Khi đĩa vuông góc, dòng chảy bị chặn hoàn toàn, van đóng kín và tín hiệu “CLOSE” được gửi về hệ thống điều khiển.

   ┌───────────────────────────────┐
   │           Ống dẫn             │
   │                               │
   │ (1) Mở: đĩa song song dòng →  │
   │                              │
   │                              │
   │                              │
   └───────────────────────────────┘
   │                               │
   │ (2) Đóng: đĩa vuông góc       │
   │        |← chắn dòng nước →|   │
   │                               │
   └───────────────────────────────┘

Công tắc tín hiệu lắp trên bộ truyền wormgear có chức năng gửi tín hiệu điện khi van đạt trạng thái mở hoặc đóng hoàn toàn. Nhờ đó, hệ thống giám sát trung tâm biết chính xác tình trạng vận hành mà không cần kiểm tra thủ công. Cơ cấu đồng tâm giúp gioăng EPDM ép đều quanh đĩa, giảm mài mòn và tăng tuổi thọ sử dụng.

Ưu điểm nổi bật

Van bướm AUTA 3300H DN50 nổi bật nhờ thiết kế gọn, độ kín cao và khả năng kết nối tín hiệu điện tiện lợi. Cấu trúc wafer giúp lắp dễ dàng vào đường ống, không chiếm nhiều không gian. Thân gang cầu GGG50 có khả năng chịu lực tốt, chống biến dạng khi chịu áp cao. Đĩa gang dẻo có độ dẻo dai, chống nứt và chịu mài mòn tốt. Trục inox SS420 cứng vững, chống xoắn, hoạt động ổn định lâu dài.

Vòng làm kín EPDM đàn hồi cao, bền nhiệt và chống hóa chất nhẹ. Lớp phủ epoxy 250 micron giúp chống ăn mòn và kéo dài tuổi thọ trong môi trường ẩm, ven biển hoặc nhà máy xử lý nước. Cơ cấu wormgear giúp thao tác nhẹ, phù hợp khi lắp ở vị trí cao, hẹp. Đặc biệt, công tắc tín hiệu giúp theo dõi trạng thái van từ xa, giảm thời gian kiểm tra thủ công, nâng cao độ tự động hóa của toàn hệ thống.

So với van bướm tay gạt truyền thống, AUTA 3300H DN50 có độ an toàn và độ chính xác vận hành cao hơn, thích hợp cho cả hệ thống điều khiển trung tâm hoặc vận hành độc lập. Sản phẩm đáp ứng tiêu chuẩn EN 12266 về độ kín và độ bền cơ học.

Ứng dụng thực tế

Van bướm AUTA 3300H DN50 được ứng dụng phổ biến trong các nhà máy xử lý nước, hệ thống cấp thoát nước đô thị, khu công nghiệp và hệ thống PCCC. Kích thước DN50 phù hợp với các đường ống nhỏ, nơi cần độ kín cao và khả năng điều khiển linh hoạt. Trong các hệ thống HVAC, van được dùng để điều chỉnh lưu lượng nước lạnh hoặc nước nóng, giúp cân bằng áp suất.

Trong công nghiệp thực phẩm và nước giải khát, đĩa và gioăng van không ảnh hưởng đến chất lượng chất lỏng, đảm bảo vệ sinh an toàn. Công tắc tín hiệu điện cho phép kết nối với PLC hoặc tủ điều khiển trung tâm, giúp giám sát trạng thái vận hành từ xa. Van cũng được sử dụng trong các trạm bơm nhỏ, hệ thống nước sinh hoạt, và các đường ống phân nhánh trong nhà máy sản xuất.

Nhờ thiết kế nhỏ gọn, độ bền cao và khả năng báo tín hiệu chính xác, AUTA 3300H DN50 là lựa chọn lý tưởng cho các ứng dụng yêu cầu độ ổn định và tự động hóa cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch mặt bích, loại bỏ cặn, dầu hoặc gỉ sét. Đặt van vào giữa hai mặt bích, căn chỉnh tâm trục song song với đường ống.

Bước 2: Dùng bulông siết đều theo hình chéo để phân bố lực quanh vòng EPDM. Không siết lệch để tránh cong thân hoặc kẹt đĩa.

Bước 3: Kết nối dây tín hiệu từ công tắc đến hệ thống giám sát trung tâm. Kiểm tra tín hiệu “OPEN” và “CLOSE” hiển thị đúng trạng thái thực tế.

Bước 4: Vận hành thử bằng cách xoay tay quay. Kiểm tra chuyển động của đĩa, đảm bảo đóng mở nhẹ và không cọ sát.

Bước 5: Bảo trì định kỳ 6 tháng/lần. Kiểm tra lớp sơn epoxy, vòng EPDM, hộp số wormgear và công tắc tín hiệu. Tra dầu cho cơ cấu truyền khi vận hành thường xuyên. Nếu phát hiện rò rỉ, thay gioăng EPDM hoặc siết lại bulông đúng lực chuẩn.

Với cấu trúc đồng tâm, khả năng điều khiển chính xác và độ kín tuyệt đối, van bướm AUTA 3300H DN50 Malaysia đáp ứng hoàn hảo nhu cầu sử dụng trong hệ thống công nghiệp, dân dụng và PCCC hiện đại, mang lại độ bền, an toàn và hiệu suất vượt trội.
