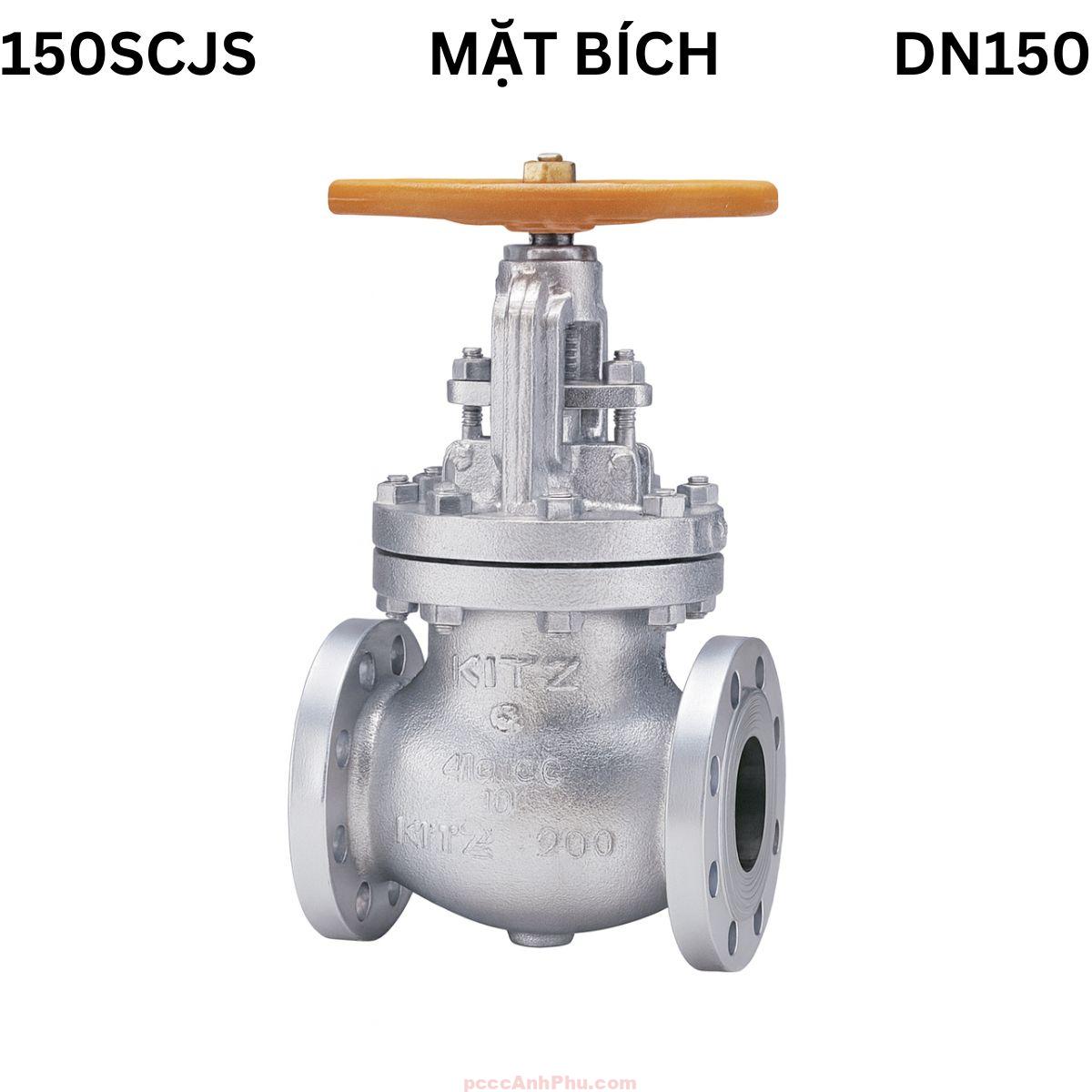

Van cầu hơi thép Kitz 150SCJS DN150

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN150 là dòng van công nghiệp cỡ trung thuộc nhóm van thép chịu nhiệt cao cấp của hãng Kitz Nhật Bản. Sản phẩm được thiết kế chuyên biệt để điều tiết hoặc chặn dòng hơi, khí nén, dầu truyền nhiệt trong môi trường áp suất và nhiệt độ cao. Với kết cấu vững chắc, độ kín tuyệt đối và độ bền vượt trội, van DN150 là lựa chọn phổ biến trong hệ thống hơi công nghiệp, nhà máy điện, dầu khí và chế biến thực phẩm.

Thân van được đúc bằng thép carbon ASTM A216 Gr.WCB, có khả năng chịu nhiệt tối đa 538°C (1000°F) và áp suất vận hành đến 19.5 bar. Đây là vật liệu lý tưởng cho môi trường hơi trung – cao áp, giúp duy trì độ bền và độ kín sau nhiều năm sử dụng. Đĩa van dạng Swivel Disc được hàn phủ hợp kim Cobalt–Chrome (Co–Cr–W), giúp chống mài mòn và bảo đảm độ kín hoàn hảo. Tay quay gang dẻo FCD450 lớn, dễ thao tác và an toàn khi vận hành trong điều kiện nhiệt độ cao.

Với kích thước DN150 (6 inch), van cầu Kitz 150SCJS mang đến hiệu suất điều tiết chính xác, phù hợp với hệ thống truyền nhiệt, hơi nóng, khí và dầu công nghiệp. Mặt bích RF tiêu chuẩn ANSI B16.5 giúp lắp đặt dễ dàng, đảm bảo độ kín khít và tương thích cao với hệ thống đường ống quốc tế.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Kitz 150SCJS DN150 có cấu trúc nắp bulong và trục nâng ngoài (Rising Stem) giúp dễ dàng nhận biết trạng thái đóng mở. Thân và nắp van bằng thép WCB chịu nhiệt cao, gia công chính xác, phủ sơn chống oxy hóa. Đĩa van Swivel Disc có khả năng xoay nhẹ khi đóng, giúp giảm ma sát, phân bố đều lực ép và tăng tuổi thọ ghế van. Gioăng graphite mềm không amiăng được nén chặt giữa thân và nắp, giúp ngăn rò rỉ hơi hiệu quả dù ở nhiệt độ cao.

Trục inox 403 cứng, chống xoắn, có khả năng chịu áp lực và nhiệt cao. Ghế van được hàn cứng hợp kim Co–Cr–W chống xước và mài mòn. Tay quay FCD450 bền bỉ, kích thước lớn giúp thao tác nhẹ. Toàn bộ chi tiết cơ khí được Kitz sản xuất và kiểm định nghiêm ngặt, bảo đảm hiệu suất và độ an toàn tối đa.

STT	Bộ phận	Vật liệu	Tiêu chuẩn ASTM
1	Thân van	Thép carbon WCB	ASTM A216 Gr.WCB
2	Nắp van	Thép carbon WCB	ASTM A216 Gr.WCB
3	Trục van	Inox 403	ASTM A276 Tp.403
4	Đĩa van	Thép 13Cr / phủ Co–Cr–W Alloy	ASTM A351 Gr.CF8M
5	Ghế van	Thép carbon + hàn cứng HF	ASTM A182 Gr.F6a
6	Gioăng làm kín	Graphite chịu nhiệt	ASTM F36
7	Bu-lông / đai ốc	Thép hợp kim B7 / 2H	ASTM A193 / A194
8	Tay quay	Gang dẻo FCD450	ASTM A536
9	Ống dẫn trục	Inox F6a	ASTM A182
10	Đệm kín	Graphite mềm không amiăng	ASME B16.20

Cấu tạo đồng bộ giữa vật liệu thân, đĩa, trục và gioăng giúp van vận hành bền bỉ, chịu nhiệt tốt và duy trì độ kín hoàn hảo suốt vòng đời sử dụng.

Nguyên lý hoạt động

Van cầu hơi Kitz 150SCJS DN150 vận hành theo cơ chế tuyến tính: xoay tay quay ngược chiều kim đồng hồ làm trục ren nâng đĩa lên, mở đường cho dòng lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống và ép chặt vào ghế, đóng kín hoàn toàn dòng chảy. Thiết kế Rising Stem cho phép người vận hành quan sát trực tiếp trạng thái mở hoặc đóng của van thông qua độ cao trục.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa dạng Swivel Disc tự xoay khi tiếp xúc ghế van, giúp giảm mài mòn và tăng độ kín. Dòng hơi được chuyển hướng nhẹ qua thân cầu, giảm rung động và tổn thất áp suất. Đây là cơ chế đặc trưng giúp van cầu Kitz hoạt động êm, bền và tiết kiệm năng lượng hơn trong hệ thống hơi trung – cao áp.

Ưu điểm nổi bật

1. Thép WCB chịu nhiệt đến 538°C, bền bỉ trong hệ thống hơi công nghiệp.

2. Đĩa phủ hợp kim Co–Cr–W chống mài mòn, tăng tuổi thọ ghế van.

3. Trục inox 403 chịu xoắn và ăn mòn tốt, hoạt động ổn định.

4. Gioăng graphite mềm không amiăng, kín tuyệt đối ở nhiệt cao.

5. Tay quay gang FCD450 lớn, thao tác nhẹ và an toàn.

6. Cấu trúc Rising Stem dễ quan sát và bảo dưỡng định kỳ.

7. Swivel Disc tự xoay, giảm lực ép cục bộ và tăng độ kín.

8. Mặt bích RF tiêu chuẩn ANSI B16.5, lắp đặt nhanh và kín khít.

9. Độ kín đạt 100%, được kiểm định nghiêm ngặt tại nhà máy Kitz.

10. Hàng chính hãng Nhật Bản, tuổi thọ cao, vận hành ổn định lâu dài.

Ứng dụng tiêu biểu

Van cầu Kitz 150SCJS DN150 là giải pháp đáng tin cậy trong các hệ thống công nghiệp yêu cầu độ kín và độ bền cao:

1. Hệ thống hơi trung áp – điều tiết hơi trong nhà máy điện và công nghiệp nặng.

2. Hóa dầu – kiểm soát dòng dầu truyền nhiệt, khí kỹ thuật và hơi quá nhiệt.

3. Dệt nhuộm – điều chỉnh hơi nóng cấp cho máy ép, máy sấy vải.

4. Thực phẩm – vận hành hệ thống hơi tiệt trùng, nấu và sấy khô.

5. HVAC – điều tiết hơi trung tâm, nước nóng và dầu tuần hoàn.

6. Cơ khí – điều khiển khí, dầu và hơi nóng trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Xác nhận đúng DN150, Class 150. Kiểm tra bề mặt bích, đệm kín và hướng dòng chảy in trên thân.

Bước 2 – Lắp đặt: Căn tâm đường ống, lắp đệm graphite, siết bulong đều theo hình sao để đạt độ kín hoàn toàn.

Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không rò rỉ.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, thay gioăng graphite nếu xuất hiện rò hơi.

Lưu ý: Không sử dụng với môi chất ăn mòn mạnh như axit hoặc nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để đảm bảo độ kín và hiệu suất vận hành ổn định.
