Giới thiệu

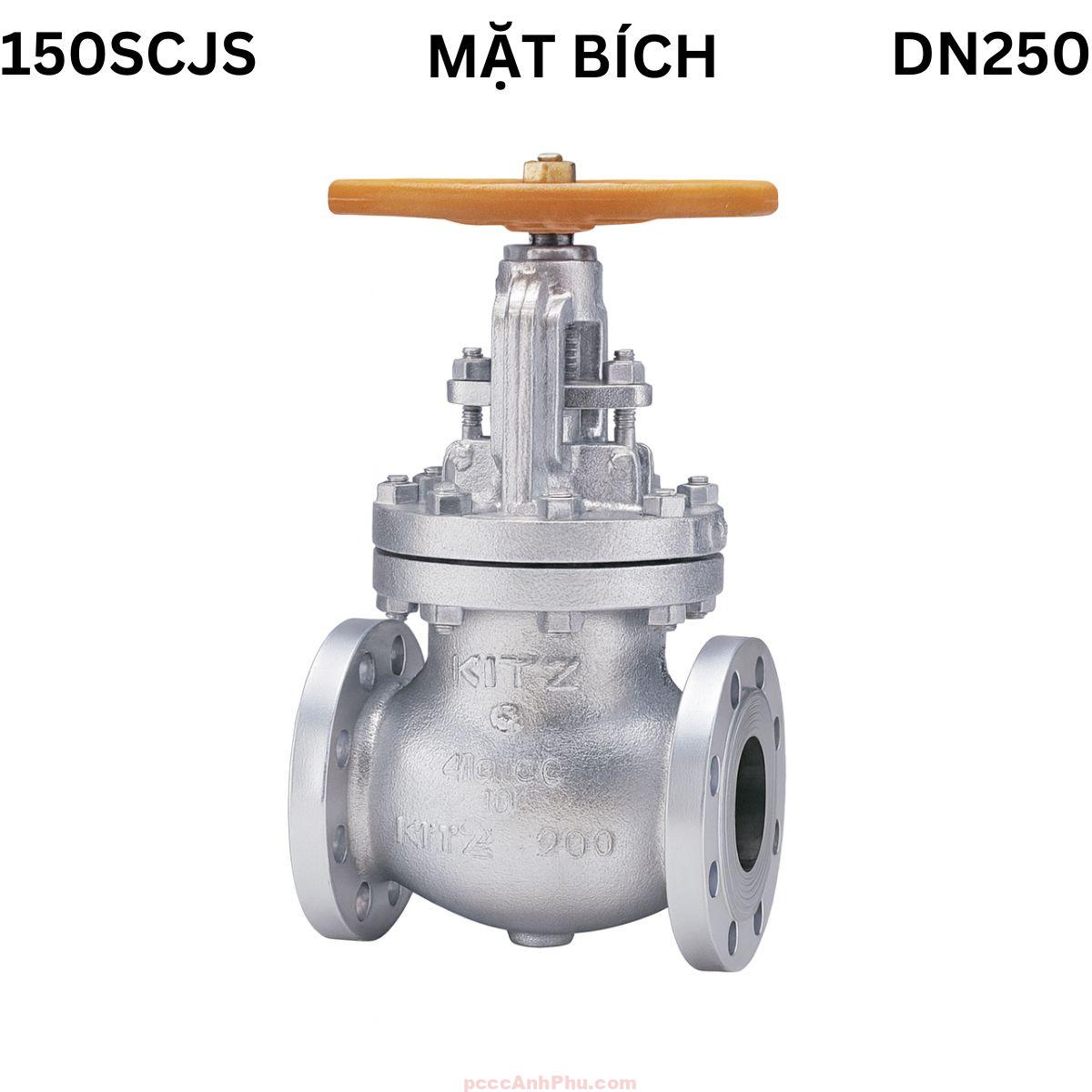

Van cầu mặt bích Kitz 150SCJS DN250 là dòng van thép chịu nhiệt cao cấp, được sản xuất bởi thương hiệu Kitz Nhật Bản – một trong những nhà sản xuất van công nghiệp hàng đầu thế giới. Với kích thước lớn và khả năng vận hành ổn định ở áp suất cao, van được ứng dụng rộng rãi trong hệ thống hơi nóng, khí nén và dầu truyền nhiệt của các nhà máy điện, hóa dầu và công nghiệp nặng.
Thân van được chế tạo từ thép carbon ASTM A216 Gr.WCB, chịu nhiệt tối đa 538°C (1000°F) và áp lực làm việc đến 19.5 bar. Vật liệu WCB có độ bền cơ học cao, chịu được sự thay đổi nhiệt liên tục mà không biến dạng. Đĩa van dạng Swivel Disc phủ hợp kim Cobalt–Chrome (Co–Cr–W) chống mài mòn, giúp duy trì độ kín tuyệt đối và giảm hao mòn sau nhiều chu kỳ vận hành. Trục inox 403 chống xoắn, chịu tải tốt và hạn chế ăn mòn hiệu quả trong môi trường hơi nóng và dầu truyền nhiệt.
Với kích thước DN250 (10 inch), van cầu Kitz 150SCJS là lựa chọn đáng tin cậy cho các hệ thống hơi trung – cao áp, nơi yêu cầu điều tiết lưu lượng lớn và hoạt động liên tục. Thiết kế mặt bích RF tiêu chuẩn ANSI B16.5 giúp kết nối an toàn, dễ lắp đặt và tương thích với đa dạng hệ thống quốc tế.
Tham khảo thêm các sản phẩm: van cầu thủy lực
Cấu tạo tổng quan

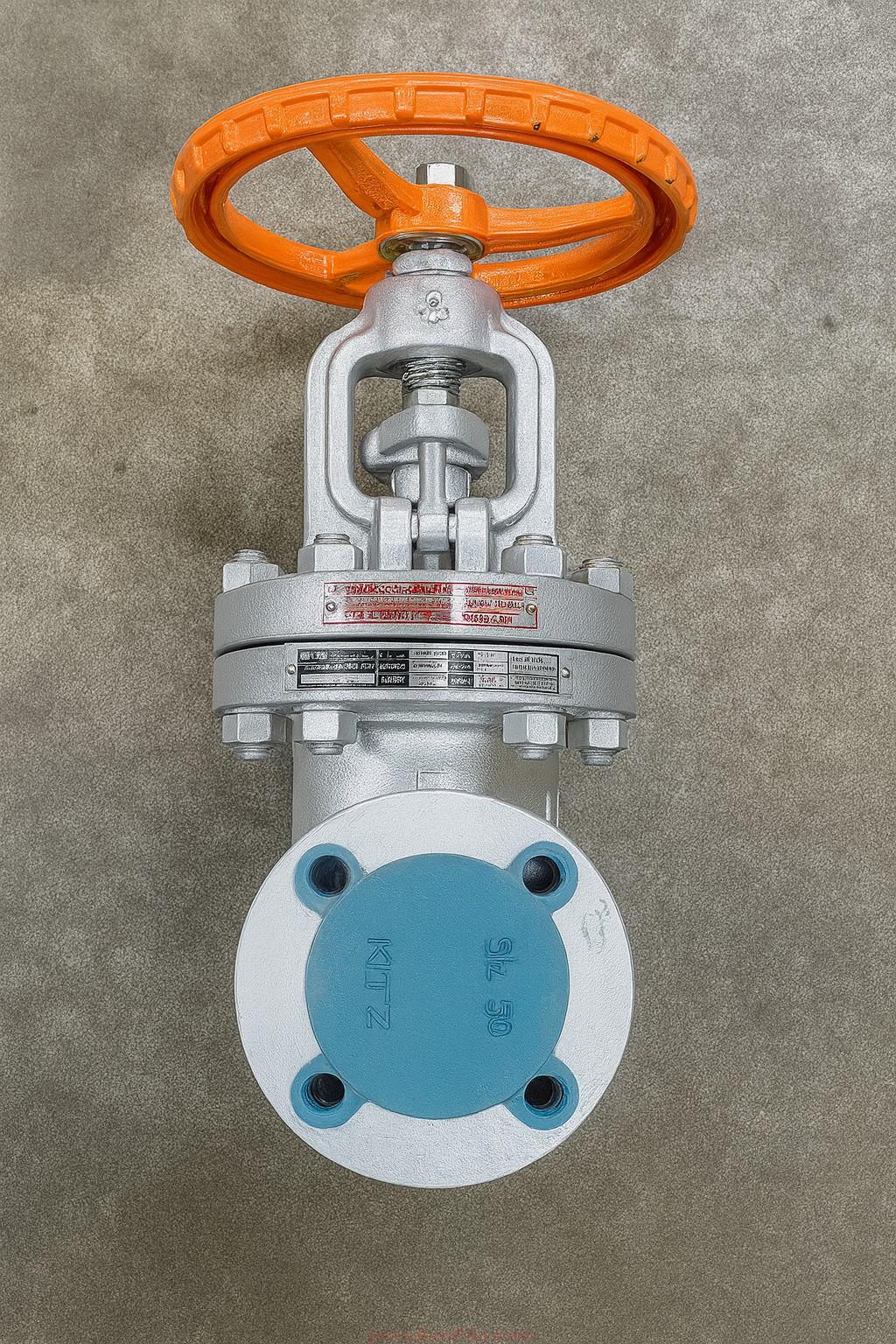

Van cầu hơi Kitz 150SCJS DN250 được thiết kế theo cấu trúc nắp bulong và trục nâng ngoài (Rising Stem), cho phép người vận hành dễ dàng kiểm soát trạng thái đóng – mở. Thân và nắp van bằng thép carbon WCB, có khả năng chịu nhiệt cao và độ bền cơ học lớn. Đĩa van dạng Swivel Disc tự xoay nhẹ khi đóng, giúp lực phân bố đều, tránh mài mòn và tăng tuổi thọ ghế van. Gioăng graphite mềm không amiăng được nén chặt giữa nắp và thân, đảm bảo độ kín tuyệt đối dù ở nhiệt độ cao.
Đĩa và ghế van được hàn phủ hợp kim Cobalt–Chrome giúp chống xước, chịu nhiệt và chống ăn mòn trong môi trường hơi và dầu nóng. Trục inox 403 được xử lý nhiệt để tăng độ cứng, chống xoắn và chịu tải cao. Tay quay FCD450 lớn, sơn tĩnh điện, thao tác nhẹ và an toàn. Mỗi van đều được kiểm tra nghiêm ngặt về độ kín và khả năng chịu áp lực trước khi xuất xưởng, đảm bảo vận hành ổn định trong mọi điều kiện.
| STT | Bộ phận | Vật liệu | Tiêu chuẩn ASTM |
|---|---|---|---|
| 1 | Thân van | Thép carbon WCB | ASTM A216 Gr.WCB |
| 2 | Nắp van | Thép carbon WCB | ASTM A216 Gr.WCB |
| 3 | Trục van | Inox 403 | ASTM A276 Tp.403 |
| 4 | Đĩa van | Thép 13Cr / phủ Co–Cr–W Alloy | ASTM A351 Gr.CF8M |
| 5 | Ghế van | Thép carbon + hàn cứng HF | ASTM A182 Gr.F6a |
| 6 | Gioăng làm kín | Graphite chịu nhiệt | ASTM F36 |
| 7 | Bu-lông / đai ốc | Thép hợp kim B7 / 2H | ASTM A193 / A194 |
| 8 | Tay quay | Gang dẻo FCD450 | ASTM A536 |
| 9 | Ống dẫn trục | Inox F6a | ASTM A182 |
| 10 | Đệm kín | Graphite mềm không amiăng | ASME B16.20 |
Cấu tạo chi tiết và vật liệu cao cấp giúp van Kitz DN250 hoạt động ổn định, chịu được áp lực và nhiệt độ cao mà vẫn đảm bảo độ kín tuyệt đối trong thời gian dài sử dụng.
Nguyên lý hoạt động
Van cầu mặt bích Kitz 150SCJS DN250 hoạt động theo cơ chế nâng – hạ tuyến tính. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống ép chặt vào ghế van, đóng kín hoàn toàn dòng chảy. Cấu trúc Rising Stem giúp dễ quan sát trạng thái mở – đóng bằng vị trí trục van nhô lên hay hạ xuống.
|------ Tay quay
| |
| Trục nâng
| |
V |
+---------------------+
| Đĩa van |
| ↓ ↑ |
|-----------------------|
| → Dòng hơi / khí |
+-----------------------+
Đĩa dạng Swivel Disc có khả năng tự xoay, giúp giảm lực ma sát và phân bố đều áp lực đóng. Dòng hơi hoặc dầu được dẫn qua thân cầu với hướng cong mượt, giảm rung động và tổn thất áp suất. Đây là đặc trưng giúp van cầu Kitz đạt độ bền cao, kín tuyệt đối và hoạt động êm trong hệ thống hơi lớn.
Ưu điểm nổi bật
1. Vật liệu WCB chịu nhiệt tới 538°C, vận hành bền trong hệ thống hơi trung – cao áp.
2. Đĩa và ghế van phủ Co–Cr–W chống mài mòn, duy trì độ kín tuyệt đối.
3. Trục inox 403 chịu xoắn cao, chống biến dạng và ăn mòn tốt.
4. Gioăng graphite mềm không amiăng, kín hoàn toàn ở nhiệt cao.
5. Tay quay FCD450 kích thước lớn, thao tác nhẹ và an toàn.
6. Cấu trúc Rising Stem giúp quan sát trạng thái vận hành trực quan.
7. Swivel Disc tự xoay giúp lực đóng đều, tăng tuổi thọ ghế van.
8. Mặt bích RF chuẩn ANSI B16.5, dễ lắp đặt, kín khít tuyệt đối.
9. Độ kín được kiểm định 100% tại nhà máy Kitz trước xuất xưởng.
10. Sản phẩm chính hãng Nhật Bản, độ tin cậy cao, tuổi thọ dài lâu.
Ứng dụng tiêu biểu
Van cầu Kitz 150SCJS DN250 được sử dụng trong nhiều ngành công nghiệp cần độ kín, độ bền và khả năng chịu nhiệt cao:
1. Nhà máy điện – điều tiết và chặn dòng hơi trung áp, hơi bão hòa.
2. Hóa dầu – kiểm soát khí công nghiệp, dầu truyền nhiệt, hơi quá nhiệt.
3. Dệt nhuộm – điều chỉnh hơi nóng cho máy sấy và nhuộm vải.
4. Thực phẩm – vận hành hệ thống hơi tiệt trùng, nấu, sấy khô.
5. HVAC – điều tiết hơi trung tâm, nước nóng trong tòa nhà lớn.
6. Cơ khí – điều chỉnh khí và dầu kỹ thuật trong dây chuyền sản xuất.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Kiểm tra: Đảm bảo đúng DN250, Class 150. Kiểm tra mặt bích, đệm graphite và hướng dòng chảy in trên thân.
Bước 2 – Lắp đặt: Căn chỉnh tâm ống, lắp đệm kín đúng vị trí, siết bulong chéo đều để đạt độ kín tuyệt đối.
Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ êm và không rò rỉ.
Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, thay gioăng graphite khi xuất hiện dấu hiệu rò hơi.
Lưu ý: Không dùng cho môi chất ăn mòn mạnh như axit, nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để duy trì hiệu suất và tuổi thọ vận hành ổn định.
