Giới thiệu

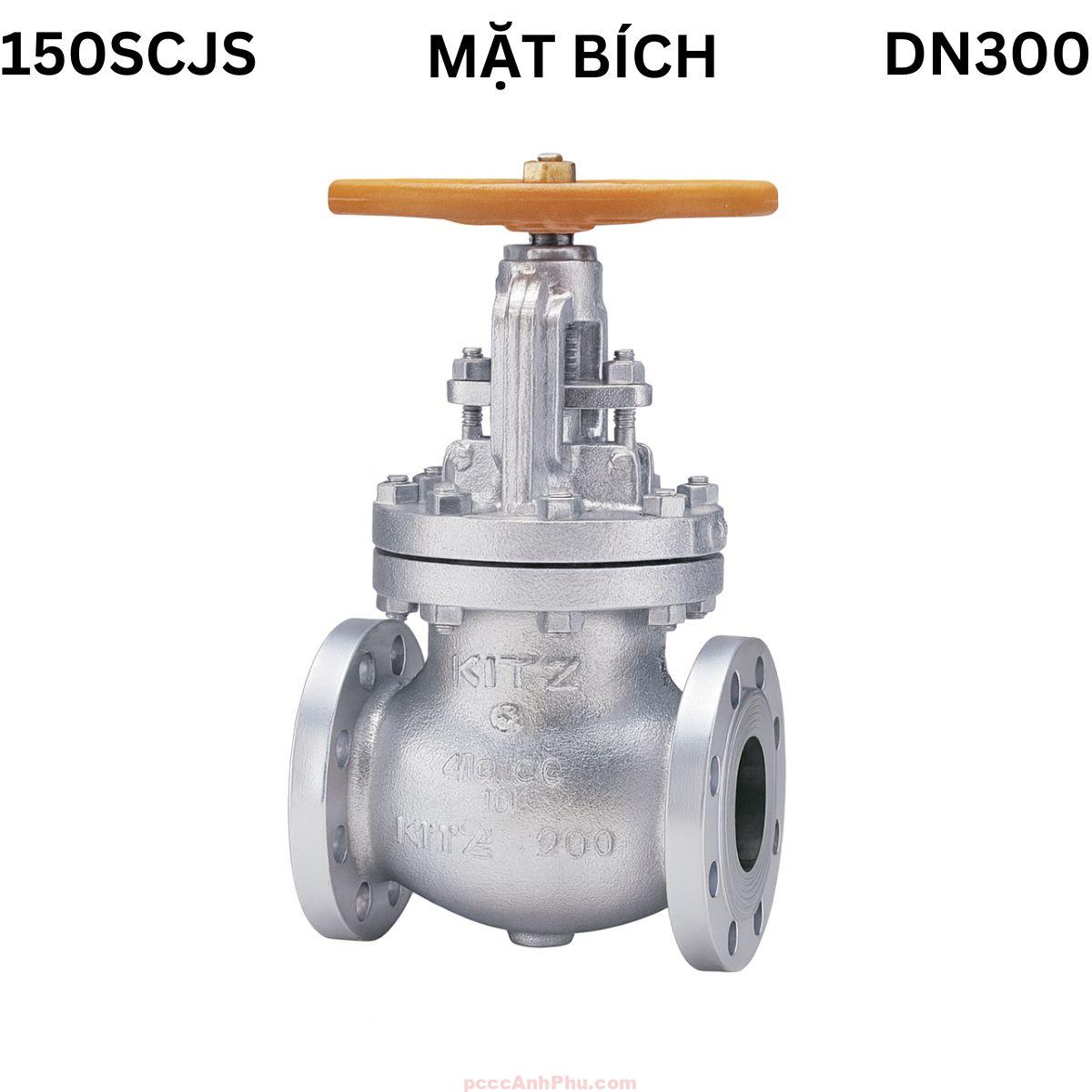

Van cầu mặt bích Kitz 150SCJS DN300 là dòng van công nghiệp kích thước lớn, được thiết kế dành riêng cho hệ thống hơi nóng, dầu truyền nhiệt và khí nén có lưu lượng lớn. Đây là sản phẩm cao cấp của hãng Kitz Nhật Bản – thương hiệu nổi tiếng toàn cầu trong lĩnh vực van thép và phụ kiện công nghiệp, đảm bảo tiêu chuẩn chất lượng nghiêm ngặt và độ tin cậy cao khi vận hành lâu dài.
Thân van được đúc bằng thép carbon ASTM A216 Gr.WCB, có khả năng chịu nhiệt lên đến 538°C (1000°F) và áp lực làm việc tối đa 19.5 bar. Vật liệu WCB có độ bền cơ học cao, chịu được biến đổi nhiệt đột ngột và ăn mòn nhẹ. Đĩa van phủ hợp kim Cobalt–Chrome (Co–Cr–W) giúp chống mài mòn, tăng độ kín và kéo dài tuổi thọ. Trục inox 403 cứng, chống xoắn và chống ăn mòn tốt, phù hợp với môi trường hơi và dầu nóng. Tay quay gang FCD450 lớn, sơn tĩnh điện chống gỉ, thao tác dễ dàng và an toàn.
Với kích thước DN300 (12 inch), van cầu Kitz 150SCJS có khả năng điều tiết lưu lượng lớn trong các hệ thống hơi trung – cao áp, thích hợp cho nhà máy điện, hóa chất, thực phẩm, cơ khí, dệt nhuộm và hệ thống HVAC công nghiệp. Mặt bích RF tiêu chuẩn ANSI B16.5 giúp kết nối dễ dàng và đảm bảo độ kín tuyệt đối.
Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Van cầu hơi Kitz 150SCJS DN300 được cấu tạo từ 10 bộ phận chính, được chế tạo bằng vật liệu chịu nhiệt cao cấp. Thân và nắp van bằng thép carbon WCB, có độ bền cao và chịu được nhiệt độ, áp lực lớn. Nắp van dạng bulong giúp tháo lắp nhanh, thuận tiện cho bảo trì. Cấu trúc Swivel Disc cho phép đĩa xoay nhẹ khi đóng, giúp lực ép phân bố đều, hạn chế mài mòn ghế van. Gioăng graphite mềm không amiăng chịu nhiệt cao, giúp đảm bảo độ kín tuyệt đối dù trong môi trường áp suất lớn.
Đĩa và ghế van phủ hợp kim Co–Cr–W giúp chống xước, chịu nhiệt và chống ăn mòn. Trục inox 403 cứng, chịu xoắn và chống biến dạng khi hoạt động liên tục. Tay quay gang FCD450 lớn, chắc chắn, cho phép thao tác nhẹ nhàng và an toàn. Toàn bộ chi tiết cơ khí được Kitz gia công chính xác và kiểm tra nghiêm ngặt để đảm bảo hiệu suất và độ bền lâu dài.
| STT | Bộ phận | Vật liệu | Tiêu chuẩn ASTM |
|---|---|---|---|
| 1 | Thân van | Thép carbon WCB | ASTM A216 Gr.WCB |
| 2 | Nắp van | Thép carbon WCB | ASTM A216 Gr.WCB |
| 3 | Trục van | Inox 403 | ASTM A276 Tp.403 |
| 4 | Đĩa van | Thép 13Cr / phủ Co–Cr–W Alloy | ASTM A351 Gr.CF8M |
| 5 | Ghế van | Thép carbon + hàn cứng HF | ASTM A182 Gr.F6a |
| 6 | Gioăng làm kín | Graphite chịu nhiệt | ASTM F36 |
| 7 | Bu-lông / đai ốc | Thép hợp kim B7 / 2H | ASTM A193 / A194 |
| 8 | Tay quay | Gang dẻo FCD450 | ASTM A536 |
| 9 | Ống dẫn trục | Inox F6a | ASTM A182 |
| 10 | Đệm kín | Graphite mềm không amiăng | ASME B16.20 |
Nhờ cấu tạo chắc chắn, vật liệu cao cấp và kỹ thuật chế tạo chính xác, van cầu Kitz DN300 đảm bảo vận hành ổn định, chịu nhiệt – chịu áp tốt và duy trì độ kín tuyệt đối trong thời gian dài sử dụng.
Nguyên lý hoạt động
Van cầu Kitz 150SCJS DN300 hoạt động dựa trên cơ chế nâng – hạ tuyến tính. Khi tay quay được xoay ngược chiều kim đồng hồ, trục nâng đĩa lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Thiết kế Rising Stem giúp người vận hành dễ dàng nhận biết trạng thái mở – đóng qua vị trí trục van.
|------ Tay quay
| |
| Trục nâng
| |
V |
+---------------------+
| Đĩa van |
| ↓ ↑ |
|-----------------------|
| → Dòng hơi / khí |
+-----------------------+
Đĩa dạng Swivel Disc tự xoay khi tiếp xúc với ghế van, giúp lực đóng được phân bố đều, giảm ma sát và mài mòn. Nhờ cấu trúc thân cầu, dòng hơi được chuyển hướng nhẹ, giảm rung động và tổn thất áp suất, giúp tiết kiệm năng lượng trong quá trình vận hành lâu dài.
Ưu điểm nổi bật
1. Vật liệu WCB chịu nhiệt đến 538°C, thích hợp cho hệ thống hơi trung – cao áp.
2. Đĩa và ghế van phủ Co–Cr–W chống mài mòn, đảm bảo độ kín tuyệt đối.
3. Trục inox 403 chịu xoắn và chống ăn mòn hiệu quả.
4. Gioăng graphite mềm không amiăng, kín khít tuyệt đối ở nhiệt cao.
5. Tay quay FCD450 kích thước lớn, thao tác nhẹ và ổn định.
6. Cấu trúc Rising Stem giúp kiểm soát trạng thái mở – đóng dễ dàng.
7. Swivel Disc tự xoay, giảm mài mòn ghế van và tăng tuổi thọ.
8. Mặt bích RF tiêu chuẩn ANSI B16.5, lắp đặt dễ dàng và kín hoàn toàn.
9. Kiểm định nghiêm ngặt, độ kín đạt 100% trước khi xuất xưởng.
10. Sản phẩm chính hãng Kitz Nhật Bản, tuổi thọ cao và hiệu suất ổn định.
Ứng dụng tiêu biểu
Van cầu mặt bích Kitz 150SCJS DN300 được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu độ bền và độ kín cao:
1. Nhà máy điện – điều tiết hơi trung áp, hơi bão hòa và hơi quá nhiệt.
2. Ngành hóa dầu – điều khiển dầu truyền nhiệt, khí công nghiệp và hơi nóng.
3. Dệt nhuộm – điều chỉnh hơi cấp cho máy sấy, máy ép và nhuộm vải.
4. Thực phẩm – vận hành hệ thống hơi hấp, nấu, sấy khô và tiệt trùng.
5. HVAC – điều tiết hơi trung tâm, nước nóng và khí trong hệ thống kỹ thuật.
6. Cơ khí – điều tiết khí và dầu kỹ thuật trong dây chuyền sản xuất.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Kiểm tra: Đảm bảo đúng DN300, Class 150. Kiểm tra mặt bích, gioăng graphite và hướng dòng chảy.
Bước 2 – Lắp đặt: Căn tâm ống, đặt đệm kín, siết bulong đều theo hình sao đảm bảo kín tuyệt đối.
Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không kẹt hoặc rò rỉ.
Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ cho trục, kiểm tra packing graphite, thay thế khi cần thiết.
Lưu ý: Không dùng với môi chất ăn mòn mạnh như axit, nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng giúp duy trì hiệu suất và tuổi thọ tối đa.
