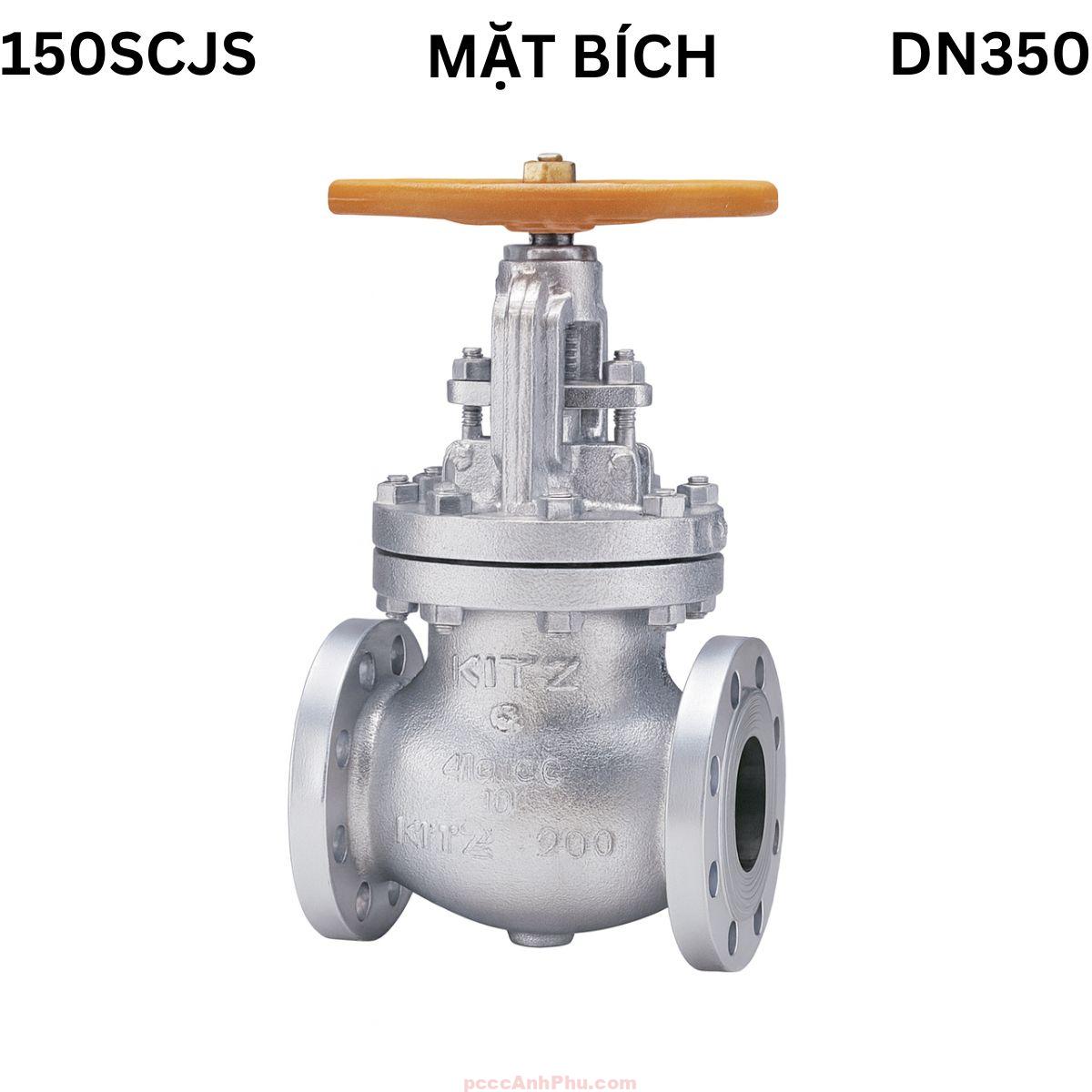

Van cầu hơi thép Kitz 150SCJS DN350

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN350 là dòng van hơi cao cấp đến từ thương hiệu Kitz Nhật Bản, chuyên dùng trong hệ thống đường ống hơi, dầu truyền nhiệt và khí công nghiệp. Với thiết kế chắc chắn, khả năng chịu áp – chịu nhiệt vượt trội, sản phẩm này được tin dùng trong các nhà máy điện, hóa dầu, dệt nhuộm, thực phẩm và hệ thống HVAC quy mô lớn.

Thân van được đúc bằng thép carbon ASTM A216 Gr.WCB, cho khả năng làm việc ổn định ở nhiệt độ tối đa 538°C (1000°F) và áp suất định mức 19.5 bar. Đĩa van dạng Swivel Disc được hàn phủ hợp kim Cobalt–Chrome (Co–Cr–W), giúp chống mài mòn, tăng độ kín khít và kéo dài tuổi thọ trong điều kiện vận hành liên tục. Trục van làm bằng thép không gỉ 403, chống xoắn và chống ăn mòn tốt, đảm bảo độ bền cơ học cao. Tay quay FCD450 lớn, sơn tĩnh điện, dễ thao tác ngay cả khi van vận hành ở nhiệt độ cao.

Kích thước DN350 (14 inch) phù hợp cho các hệ thống đường ống hơi công nghiệp lưu lượng lớn. Thiết kế mặt bích chuẩn ANSI B16.5 Class 150 giúp lắp đặt nhanh, độ kín khít cao và tương thích với tiêu chuẩn đường ống quốc tế.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Kitz 150SCJS DN350 được thiết kế với cấu trúc trục nâng ngoài (Rising Stem) và nắp bulong, cho phép người vận hành quan sát trạng thái mở – đóng dễ dàng. Thân van bằng thép carbon WCB chịu nhiệt cao, bề mặt được gia công chính xác, phủ lớp sơn chống oxy hóa. Đĩa van dạng Swivel Disc tự xoay khi đóng, giúp giảm ma sát, phân bố đều áp lực, đảm bảo độ kín hoàn hảo. Gioăng graphite mềm không amiăng được nén chặt giữa thân và nắp, duy trì độ kín khít tuyệt đối ở điều kiện nhiệt độ và áp suất cao.

Ghế van hàn cứng hợp kim Co–Cr–W giúp chống mài mòn, chịu nhiệt và chống ăn mòn. Trục inox 403 có độ cứng cao, chống xoắn và biến dạng tốt. Tay quay FCD450 kích thước lớn, bền bỉ, thao tác nhẹ nhàng và an toàn. Từng chi tiết được sản xuất, gia công và kiểm định nghiêm ngặt theo tiêu chuẩn JIS và ANSI quốc tế.

STT	Bộ phận	Vật liệu	Tiêu chuẩn ASTM
1	Thân van	Thép carbon WCB	ASTM A216 Gr.WCB
2	Nắp van	Thép carbon WCB	ASTM A216 Gr.WCB
3	Trục van	Inox 403	ASTM A276 Tp.403
4	Đĩa van	Thép 13Cr / phủ Co–Cr–W Alloy	ASTM A351 Gr.CF8M
5	Ghế van	Thép carbon + hàn cứng HF	ASTM A182 Gr.F6a
6	Gioăng làm kín	Graphite chịu nhiệt	ASTM F36
7	Bu-lông / đai ốc	Thép hợp kim B7 / 2H	ASTM A193 / A194
8	Tay quay	Gang dẻo FCD450	ASTM A536
9	Ống dẫn trục	Inox F6a	ASTM A182
10	Đệm kín	Graphite mềm không amiăng	ASME B16.20

Nhờ cấu tạo đồng bộ giữa các chi tiết và vật liệu cao cấp, van cầu Kitz DN350 đảm bảo khả năng vận hành ổn định, độ kín tuyệt đối và tuổi thọ vượt trội trong các môi trường nhiệt độ cao và áp lực lớn.

Nguyên lý hoạt động

Van cầu mặt bích Kitz 150SCJS DN350 hoạt động theo cơ chế nâng – hạ tuyến tính. Khi xoay tay quay ngược chiều kim đồng hồ, trục ren nâng đĩa van lên, cho phép lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống ép chặt vào ghế van, chặn hoàn toàn dòng chảy. Thiết kế Rising Stem giúp nhận biết trực quan trạng thái đóng mở nhờ độ cao trục.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa Swivel Disc xoay tự do giúp phân bố lực ép đều, giảm ma sát và tăng tuổi thọ cho ghế van. Nhờ cấu trúc thân cầu, dòng hơi hoặc dầu được dẫn chuyển nhẹ nhàng, hạn chế rung động, giảm tổn thất áp suất và tiết kiệm năng lượng cho toàn bộ hệ thống.

Ưu điểm nổi bật

1. Thân thép carbon WCB chịu nhiệt đến 538°C, vận hành bền trong hệ thống hơi lớn.

2. Đĩa và ghế phủ hợp kim Co–Cr–W, chống mài mòn và ăn mòn vượt trội.

3. Trục inox 403 chịu xoắn cao, ổn định khi hoạt động liên tục.

4. Gioăng graphite mềm không amiăng, kín tuyệt đối ở nhiệt cao.

5. Tay quay FCD450 kích thước lớn, thao tác nhẹ, an toàn.

6. Swivel Disc tự xoay, giảm ma sát, tăng tuổi thọ ghế van.

7. Rising Stem giúp quan sát trực tiếp trạng thái vận hành.

8. Mặt bích RF chuẩn ANSI B16.5, lắp đặt nhanh, kín khít tuyệt đối.

9. Độ kín đạt 100% theo kiểm định của Kitz trước xuất xưởng.

10. Sản phẩm chính hãng Nhật Bản, tuổi thọ cao, độ tin cậy tuyệt đối.

Ứng dụng tiêu biểu

Van cầu Kitz 150SCJS DN350 được ứng dụng rộng rãi trong các lĩnh vực công nghiệp cần độ bền, độ kín và khả năng chịu nhiệt cao:

1. Nhà máy điện – điều tiết hơi trung áp, hơi quá nhiệt, khí nóng.

2. Hóa dầu – kiểm soát dòng dầu truyền nhiệt và khí công nghiệp.

3. Dệt nhuộm – điều chỉnh hơi nóng cấp cho máy sấy và nhuộm.

4. Thực phẩm – sử dụng trong hệ thống hơi tiệt trùng, nấu và sấy.

5. HVAC – điều tiết hơi, khí nóng trung tâm và nước nóng tuần hoàn.

6. Cơ khí – điều tiết khí và dầu kỹ thuật trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Xác định đúng DN350, Class 150. Kiểm tra bề mặt bích và hướng dòng chảy trên thân.

Bước 2 – Lắp đặt: Căn chỉnh đồng tâm ống, đặt đệm graphite đúng vị trí, siết bulong chéo đều để đạt độ kín tuyệt đối.

Bước 3 – Vận hành: Mở tay quay, kiểm tra hành trình trục, đảm bảo vận hành mượt và không rò hơi.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ, thay gioăng graphite khi xuất hiện dấu hiệu lão hóa.

Lưu ý: Không dùng cho môi chất ăn mòn mạnh như axit, nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để đảm bảo hiệu suất và tuổi thọ thiết bị.
