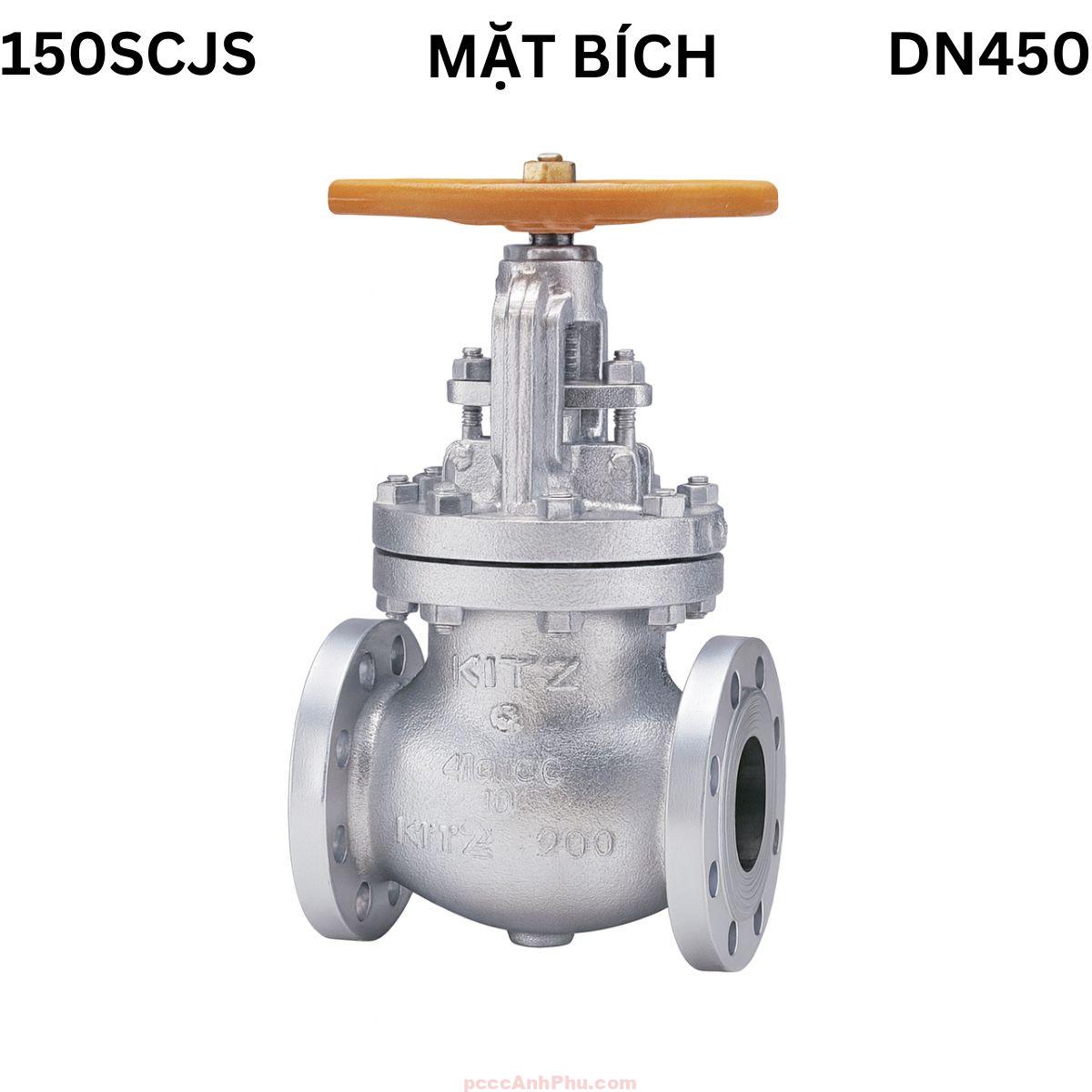

Van cầu hơi thép Kitz 150SCJS DN450

Giới thiệu

Van cầu mặt bích Kitz 150SCJS DN450 là dòng van hơi công nghiệp cao cấp do hãng Kitz Nhật Bản sản xuất, chuyên dùng trong hệ thống hơi nóng, dầu truyền nhiệt, khí nén và hóa chất. Với kích thước lớn, khả năng chịu áp và chịu nhiệt vượt trội, sản phẩm này được ứng dụng rộng rãi trong nhà máy điện, dệt nhuộm, chế biến thực phẩm và công nghiệp nặng.

Thân van được chế tạo từ thép carbon ASTM A216 Gr.WCB, có khả năng chịu nhiệt tối đa 538°C (1000°F) và áp suất vận hành đến 19.5 bar. Cấu trúc Swivel Disc cho phép đĩa van xoay nhẹ khi đóng, giúp phân bố đều áp lực, giảm mài mòn ghế và tăng độ kín. Bề mặt đĩa được hàn phủ hợp kim Co–Cr–W (Cobalt–Chrome–Tungsten) chống ăn mòn và chịu nhiệt cao. Trục van inox 403 chống xoắn, chịu lực tốt, kết hợp với tay quay gang FCD450 lớn giúp vận hành nhẹ nhàng, an toàn và bền bỉ.

Với kích thước DN450 (18 inch), van cầu Kitz 150SCJS được dùng trong các hệ thống truyền tải hơi trung – cao áp, nơi yêu cầu độ kín, độ bền và khả năng điều tiết chính xác. Thiết kế mặt bích RF theo tiêu chuẩn ANSI B16.5 giúp lắp đặt dễ dàng, kín khít và tương thích với hệ thống đường ống tiêu chuẩn quốc tế.

Tham khảo thêm các sản phẩm: van cầu thủy lực

Cấu tạo tổng quan

Van cầu Kitz 150SCJS DN450 có cấu tạo gồm thân, nắp, trục, đĩa, ghế van và tay quay. Thân và nắp van làm từ thép carbon WCB, có độ bền cao và khả năng chịu nhiệt – chịu áp tuyệt vời. Đĩa van dạng Swivel Disc tự xoay khi đóng, giúp lực phân bố đều, giảm mài mòn và tăng tuổi thọ ghế van. Gioăng graphite mềm không amiăng được nén chặt, đảm bảo độ kín tuyệt đối trong điều kiện nhiệt độ và áp suất cao.

Ghế van được hàn phủ hợp kim Co–Cr–W giúp tăng khả năng chống xước, chống mài mòn và duy trì độ kín lâu dài. Trục van inox 403 cứng, chịu tải tốt và chống xoắn. Tay quay FCD450 lớn, chắc chắn, sơn tĩnh điện giúp vận hành dễ dàng, an toàn. Mỗi chi tiết đều được Kitz gia công và kiểm định nghiêm ngặt, đảm bảo chất lượng, độ bền và độ kín 100%.

Với cấu tạo đồng bộ, vật liệu bền nhiệt và độ chính xác cao, van cầu Kitz DN450 đảm bảo khả năng vận hành ổn định trong các môi trường công nghiệp khắc nghiệt, giữ được độ kín tuyệt đối và tuổi thọ lâu dài.

Nguyên lý hoạt động

Van cầu hơi Kitz 150SCJS DN450 hoạt động theo cơ chế nâng – hạ tuyến tính. Khi tay quay được xoay ngược chiều kim đồng hồ, trục nâng đĩa lên, mở đường cho lưu chất đi qua. Khi xoay cùng chiều, đĩa hạ xuống, ép chặt vào ghế van, đóng kín hoàn toàn dòng chảy. Cấu trúc Rising Stem giúp người vận hành dễ dàng quan sát trạng thái đóng mở thông qua vị trí trục van.

     |------ Tay quay
     |       |
     |      Trục nâng
     |       |
     V       |
 +---------------------+
 |       Đĩa van        |
 |       ↓ ↑             |
 |-----------------------|
 |   → Dòng hơi / khí    |
 +-----------------------+

Đĩa Swivel Disc xoay tự do trong quá trình đóng, giúp lực ép phân bổ đều, giảm ma sát và tránh hư hại ghế van. Cấu trúc thân cầu làm dòng hơi di chuyển nhẹ nhàng, hạn chế rung động, giảm tổn thất áp suất và tiết kiệm năng lượng cho hệ thống.

Ưu điểm nổi bật

1. Thân thép carbon WCB chịu nhiệt lên tới 538°C, hoạt động ổn định trong hệ thống hơi lớn.

2. Đĩa và ghế phủ Co–Cr–W chống mài mòn, tăng độ kín và tuổi thọ.

3. Trục inox 403 cứng, chịu xoắn, chống biến dạng khi vận hành.

4. Gioăng graphite mềm không amiăng, kín tuyệt đối ở nhiệt độ cao.

5. Tay quay FCD450 lớn, sơn tĩnh điện, thao tác nhẹ và an toàn.

6. Swivel Disc tự xoay giúp giảm mài mòn và tổn thất áp lực.

7. Rising Stem dễ quan sát, bảo dưỡng và điều chỉnh.

8. Mặt bích RF chuẩn ANSI B16.5, lắp đặt nhanh và kín tuyệt đối.

9. Độ kín kiểm định đạt 100% tại nhà máy Kitz trước xuất xưởng.

10. Sản phẩm chính hãng Nhật Bản, bền bỉ, tin cậy và hiệu suất cao.

Ứng dụng tiêu biểu

Van cầu Kitz 150SCJS DN450 được sử dụng phổ biến trong nhiều lĩnh vực nhờ độ bền và độ kín cao:

1. Nhà máy điện – điều tiết hơi trung áp, hơi bão hòa, hơi quá nhiệt.

2. Hóa dầu – kiểm soát dầu truyền nhiệt, khí kỹ thuật, hơi công nghiệp.

3. Dệt nhuộm – điều chỉnh hơi nóng cho máy sấy, máy ép, nhuộm.

4. Thực phẩm – vận hành hệ thống hơi hấp, nấu, tiệt trùng.

5. HVAC – điều tiết hơi trung tâm, nước nóng, khí nóng công nghiệp.

6. Cơ khí – kiểm soát dòng dầu và khí kỹ thuật trong dây chuyền sản xuất.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Kiểm tra: Xác định đúng DN450, Class 150. Kiểm tra hướng dòng chảy và tình trạng mặt bích.

Bước 2 – Lắp đặt: Căn chỉnh tâm ống, lắp gioăng graphite đúng vị trí, siết bulong đều theo hình sao đảm bảo kín tuyệt đối.

Bước 3 – Vận hành: Mở tay quay kiểm tra hành trình trục, đảm bảo nâng – hạ mượt, không kẹt hoặc rò rỉ.

Bước 4 – Bảo dưỡng: Tra mỡ chịu nhiệt định kỳ, kiểm tra packing graphite, thay mới khi lão hóa.

Lưu ý: Không dùng cho môi chất ăn mòn mạnh như axit, nước muối. Luôn xả áp trước khi tháo. Kiểm tra định kỳ 6–12 tháng để duy trì hiệu suất và độ kín tối đa.
