Giới thiệu

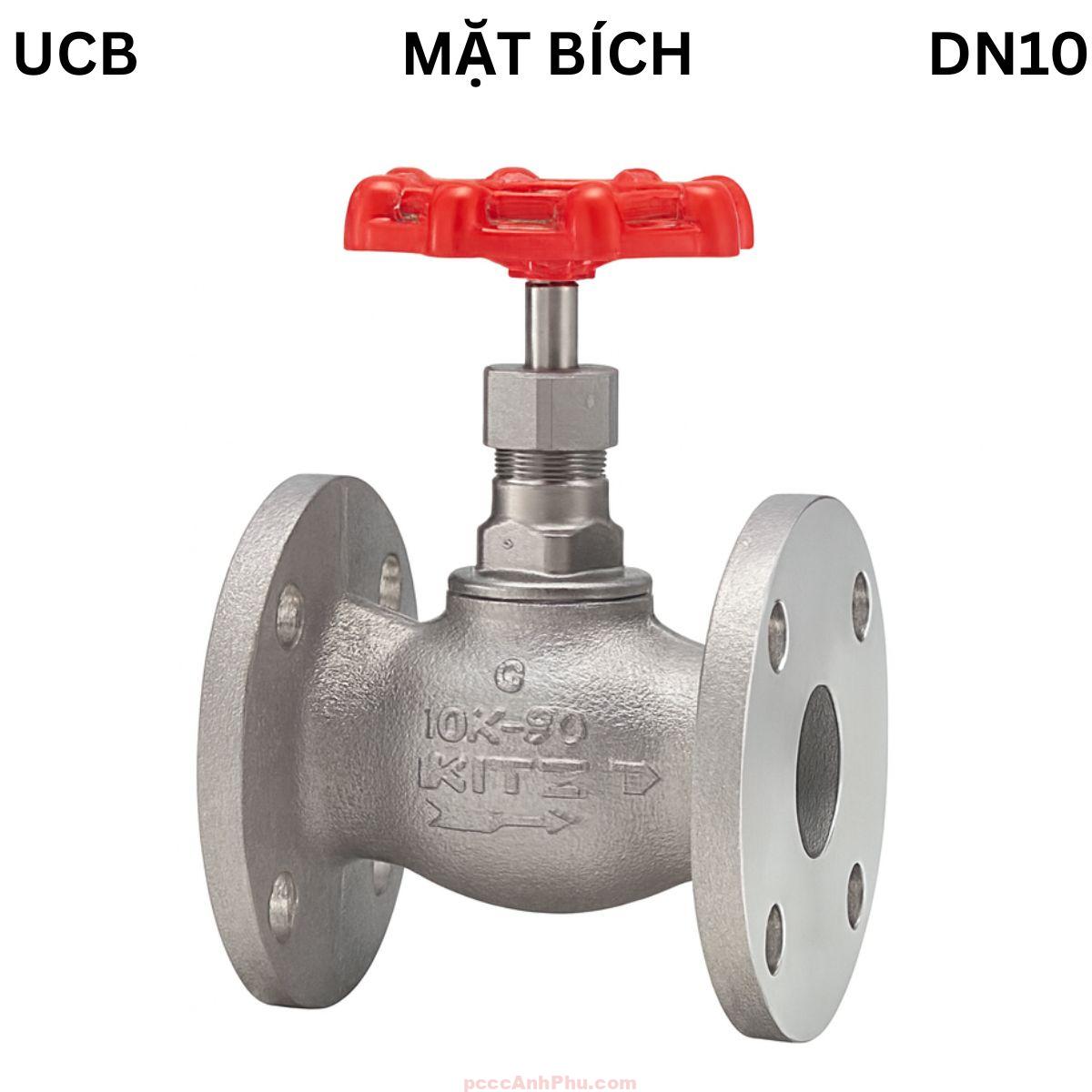

Van cầu bích inox Kitz UCB DN10 là sản phẩm cao cấp đến từ Nhật Bản, thuộc dòng van 10K Globe Valve của hãng Kitz – thương hiệu hàng đầu thế giới trong lĩnh vực van công nghiệp. Sản phẩm được thiết kế để điều tiết và đóng ngắt lưu lượng trong các hệ thống nước, hơi, dầu, khí nén hoặc dung dịch trung tính, với độ bền cao và khả năng chịu nhiệt lên đến 180°C.
Van cầu Kitz UCB DN10 được chế tạo từ vật liệu inox đúc SCS13A (tương đương SUS304), đảm bảo khả năng chống ăn mòn và chịu áp suất tối đa 1.0 MPa. Thiết kế mặt bích tiêu chuẩn JIS 10K giúp kết nối chắc chắn với đường ống, hạn chế rò rỉ và rung động khi vận hành. Dòng sản phẩm này đáp ứng đầy đủ tiêu chuẩn kỹ thuật KITZ Standard và JIS B2220, đảm bảo chất lượng và tuổi thọ lâu dài.
Tham khảo thêm các sản phẩm: van cầu
Cấu tạo tổng quan
Van cầu Kitz UCB DN10 có cấu trúc chắc chắn, được chế tạo từ các vật liệu inox cao cấp để đảm bảo độ bền và khả năng chống rò rỉ. Mỗi chi tiết đều được gia công và kiểm định nghiêm ngặt, đảm bảo sản phẩm vận hành ổn định ngay cả trong môi trường áp suất và nhiệt độ cao.
| STT | Bộ phận | Vật liệu | Đặc tính |
|---|---|---|---|
| 1 | Thân van (Body) | SCS13A | Inox đúc liền khối, chịu áp và ăn mòn tốt |
| 2 | Nắp van (Bonnet) | SCS13A | Thiết kế kín, dễ tháo lắp bảo trì |
| 3 | Trục van (Stem) | SUS304 | Bền, không gỉ, truyền động ổn định |
| 4 | Đĩa van (Disc) | SUS304 | Gia công chính xác, đóng kín tuyệt đối |
| 5 | Gioăng làm kín (Packing) | PTFE / Graphite | Chịu nhiệt, chống rò rỉ hiệu quả |
| 6 | Đai ép (Packing Nut) | SCS13A/SUS304 | Giữ chặt gioăng, chống rung khi vận hành |
| 7 | Tay quay (Handwheel) | ZDC | Nhẹ, dễ thao tác, không gỉ sét |
| 8 | Bảng tên (Nameplate) | A1050P | Khắc laser sắc nét, không phai mờ |
Bảng kích thước kỹ thuật model DN10:
| Ký hiệu | Giá trị (mm) | Giải thích |
|---|---|---|
| L | 73 | Chiều dài tổng thể |
| H | 106 | Chiều cao tổng thể |
| D | 70 | Đường kính tay quay |
Cấu trúc thân van dạng bích đôi, bề mặt phẳng và mịn, đảm bảo khả năng ghép kín cao khi siết bulong. Bề mặt trong được đánh bóng, hạn chế đóng cặn và tổn thất áp suất dòng chảy. Các chi tiết được liên kết ren chính xác, vận hành nhẹ nhàng, tuổi thọ dài.
Nguyên lý hoạt động
Van cầu inox Kitz UCB DN10 hoạt động dựa trên cơ chế nâng – hạ đĩa van tuyến tính. Khi tay quay xoay ngược chiều kim đồng hồ, trục nâng đĩa van lên, cho phép lưu chất đi qua. Khi tay quay xoay ngược lại, đĩa hạ xuống và ép sát ghế van, ngăn dòng chảy hoàn toàn.
┌──────────────┐
│ Tay quay │
└────┬─────────┘
│ Trục van (Stem)
▼
┌──────────────┐
│ Đĩa van │ ← Lên / Xuống
└────┬─────────┘
│
┌────┴──────┐
│ Thân van │
└───────────┘
▲ ▲
Dòng vào Dòng ra
Nhờ cơ cấu đóng mở dạng tuyến tính, van cho phép điều tiết lưu lượng chính xác, tránh xung áp và búa nước. Đĩa và trục bằng inox giúp van vận hành trơn tru, chống kẹt và chống ăn mòn tốt.
Ưu điểm
1. Chất liệu inox cao cấp: SCS13A/SUS304 chống gỉ, chịu nhiệt, đảm bảo độ bền lâu dài.
2. Thiết kế mặt bích 10K: Kết nối chắc chắn, chống rò rỉ hiệu quả, phù hợp nhiều tiêu chuẩn đường ống.
3. Kín tuyệt đối: Gioăng PTFE/Graphite chống rò rỉ, chịu nhiệt tốt, an toàn khi sử dụng.
4. Dễ bảo trì: Kết cấu thân – nắp tách rời, dễ kiểm tra và thay thế gioăng.
5. Tiêu chuẩn Nhật Bản: Đạt JIS B2220 và KITZ Standard, đảm bảo chất lượng toàn cầu.
6. Vận hành nhẹ nhàng: Tay quay hợp kim ZDC nhỏ gọn, truyền lực đều, dễ điều tiết lưu lượng.
Ứng dụng
Van cầu Kitz UCB DN10 được sử dụng phổ biến trong nhiều lĩnh vực nhờ khả năng vận hành ổn định, độ kín cao và độ bền vượt trội.
Hệ thống nước sạch: Dùng trong nhà máy nước, khu dân cư, tòa nhà cao tầng, bệnh viện.
Hệ thống hơi: Dùng điều tiết và đóng ngắt hơi nóng trong nồi hơi, máy sấy hoặc dây chuyền sưởi.
Ngành thực phẩm – dược phẩm: Sử dụng trong hệ thống dẫn nước tinh khiết, hơi tiệt trùng hoặc khí trung tính.
Ngành hóa chất nhẹ: Dẫn dung môi, dầu nhẹ hoặc khí nén trung tính không ăn mòn.
Ngành HVAC: Điều tiết dòng chảy trong hệ thống điều hòa, sưởi hoặc làm lạnh công nghiệp.
Lắp đặt & vận hành
Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo bề mặt bích phẳng, sạch, không gỉ. Kiểm tra hướng dòng chảy khắc sẵn trên thân van.
Bước 2: Lắp đúng chiều dòng chảy
Đặt van sao cho mũi tên hướng cùng chiều dòng chảy trong hệ thống, siết bulong đều tay theo hình sao.
Bước 3: Cố định vị trí
Đảm bảo van được lắp vuông góc với đường ống, tránh tải trọng hoặc rung động từ bên ngoài.
Bước 4: Kiểm tra vận hành
Xoay tay quay mở – đóng nhiều lần, đảm bảo đĩa di chuyển trơn, không bị kẹt.
Bước 5: Bảo trì định kỳ
Kiểm tra gioăng, trục và tay quay sau mỗi 6–12 tháng. Thay gioăng khi có dấu hiệu rò rỉ nhẹ hoặc mòn.
Lưu ý: Không dùng trong môi trường axit hoặc kiềm mạnh. Nên lắp van theo phương thẳng đứng để giảm mài mòn trục. Khi không sử dụng trong thời gian dài, nên mở van ở trạng thái 50% hành trình.
