Giới thiệu

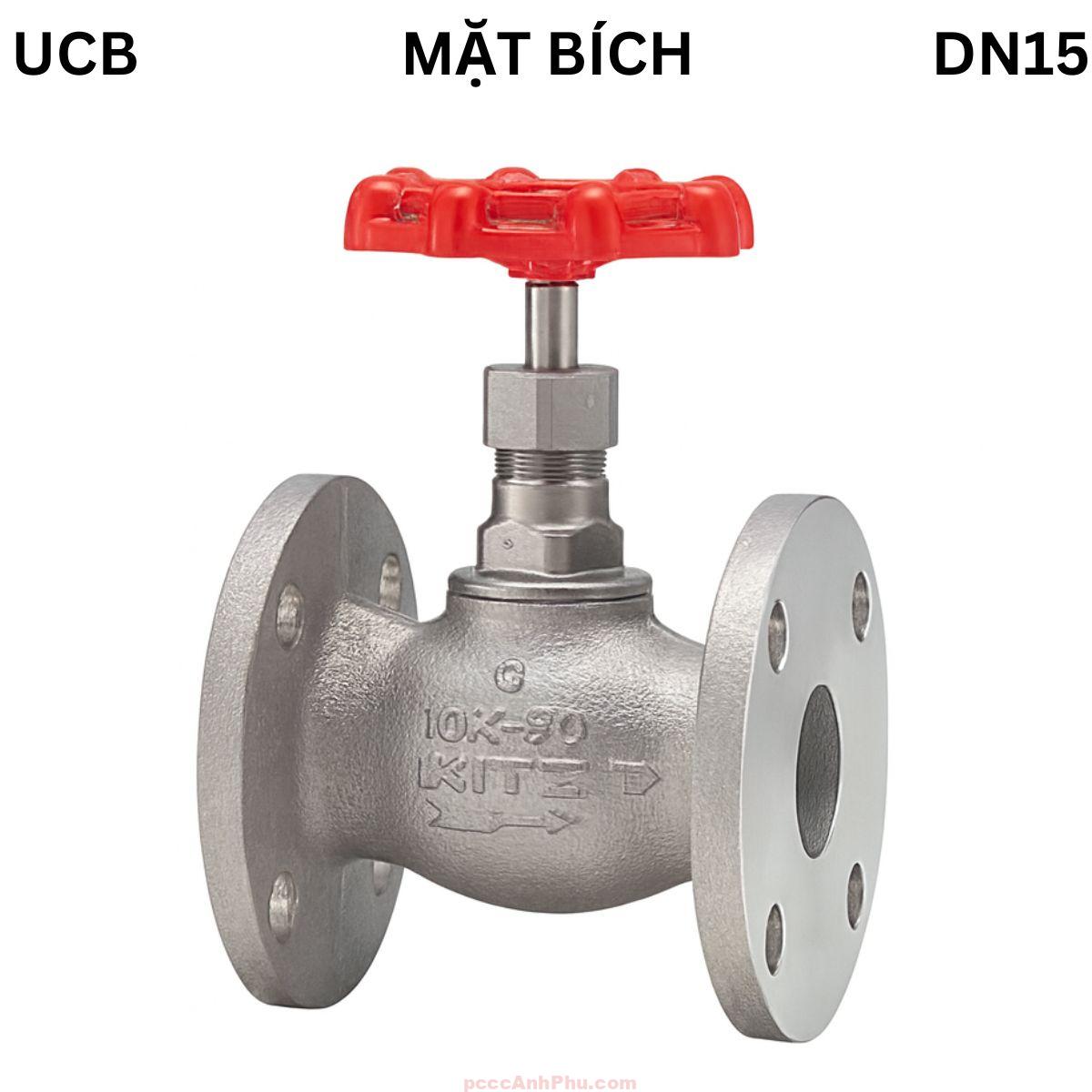

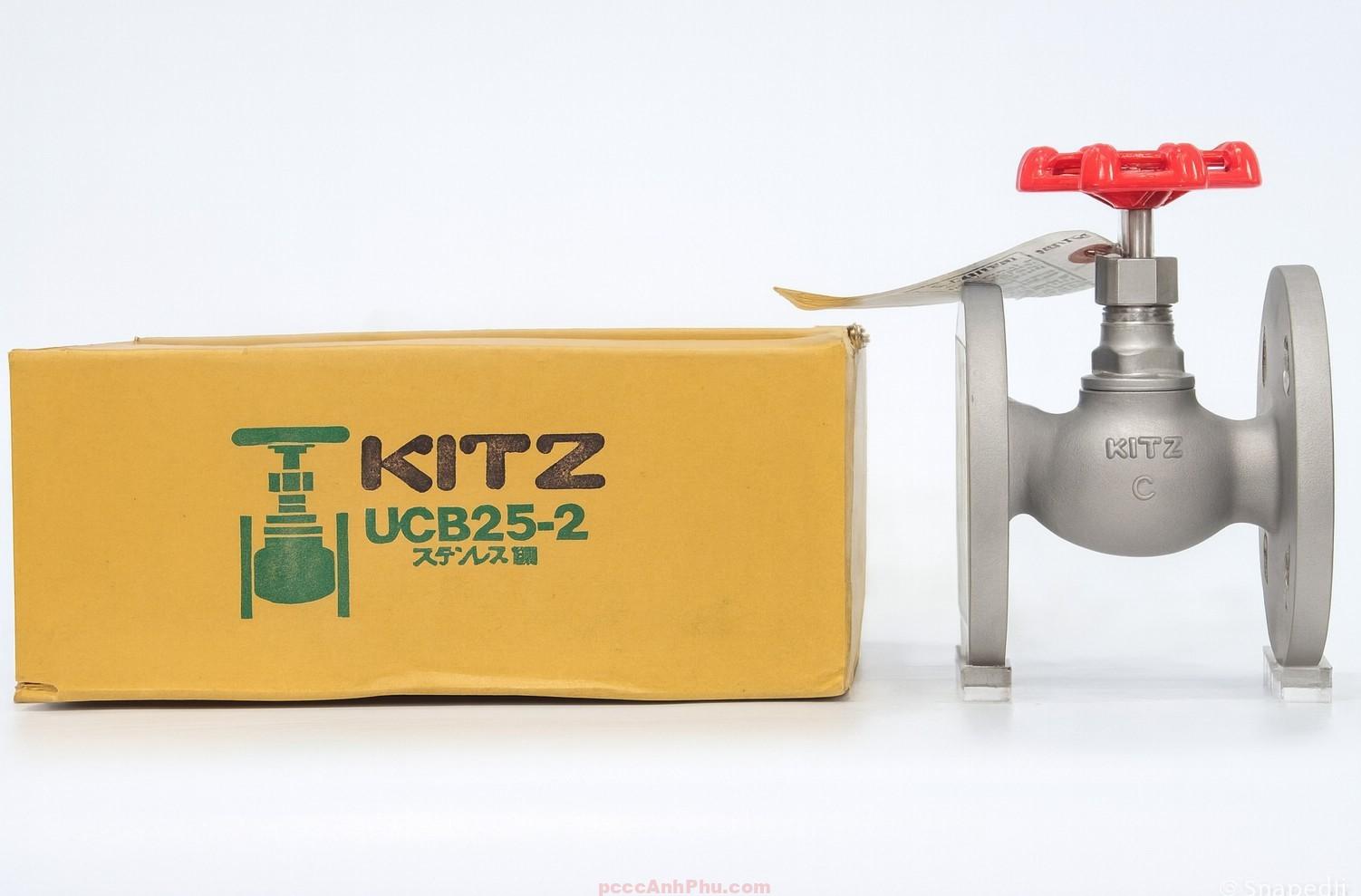

Van cầu bích inox Kitz UCB DN15 là dòng sản phẩm cao cấp thuộc series 10K Globe Valve của hãng Kitz – Nhật Bản, được thiết kế chuyên biệt cho các hệ thống nước, hơi, dầu và khí nén. Với kết cấu vững chắc, vật liệu inox toàn phần và độ kín tuyệt đối, van mang lại hiệu suất vận hành ổn định, tuổi thọ dài và an toàn tối đa trong nhiều môi trường công nghiệp khác nhau.
Model UCB DN15 được chế tạo từ thép không gỉ đúc SCS13A (tương đương SUS304), có khả năng chịu áp suất đến 1.0 MPa và nhiệt độ làm việc tối đa 180°C. Van sử dụng kết nối mặt bích tiêu chuẩn JIS 10K, giúp việc lắp đặt dễ dàng, chắc chắn và phù hợp với hầu hết hệ thống ống công nghiệp. Sản phẩm đạt tiêu chuẩn chất lượng JIS B2220 và KITZ Standard, đảm bảo vận hành ổn định lâu dài.
Tham khảo thêm các sản phẩm: valve cầu
Cấu tạo tổng quan
Van cầu inox Kitz UCB DN15 có cấu trúc thân bích tiêu chuẩn, đóng mở bằng tay quay, cơ cấu nâng – hạ đĩa theo phương thẳng đứng. Thiết kế này giúp điều tiết dòng chảy chính xác và kín tuyệt đối. Tất cả các chi tiết đều được gia công tinh xảo bằng công nghệ đúc áp lực cao của Kitz.
| STT | Bộ phận | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| 1 | Thân van (Body) | SCS13A | Inox đúc liền khối, chịu ăn mòn cao, bền cơ học |
| 2 | Nắp van (Bonnet) | SCS13A | Kết cấu kín, dễ tháo lắp khi bảo trì |
| 3 | Trục van (Stem) | SUS304 | Thép không gỉ, truyền động mượt, chống mài mòn |
| 4 | Đĩa van (Disc) | SUS304 | Đóng kín hoàn hảo, không kẹt khi vận hành |
| 5 | Gioăng làm kín (Packing) | PTFE / Graphite | Chịu nhiệt cao, chống rò rỉ tuyệt đối |
| 6 | Đai ép (Packing Nut) | SCS13A/SUS304 | Ổn định lực ép, chống rung khi vận hành |
| 7 | Tay quay (Handwheel) | ZDC | Hợp kim nhẹ, không gỉ, thao tác dễ dàng |
| 8 | Bảng tên (Nameplate) | A1050P | Khắc laser sắc nét, bền bỉ theo thời gian |

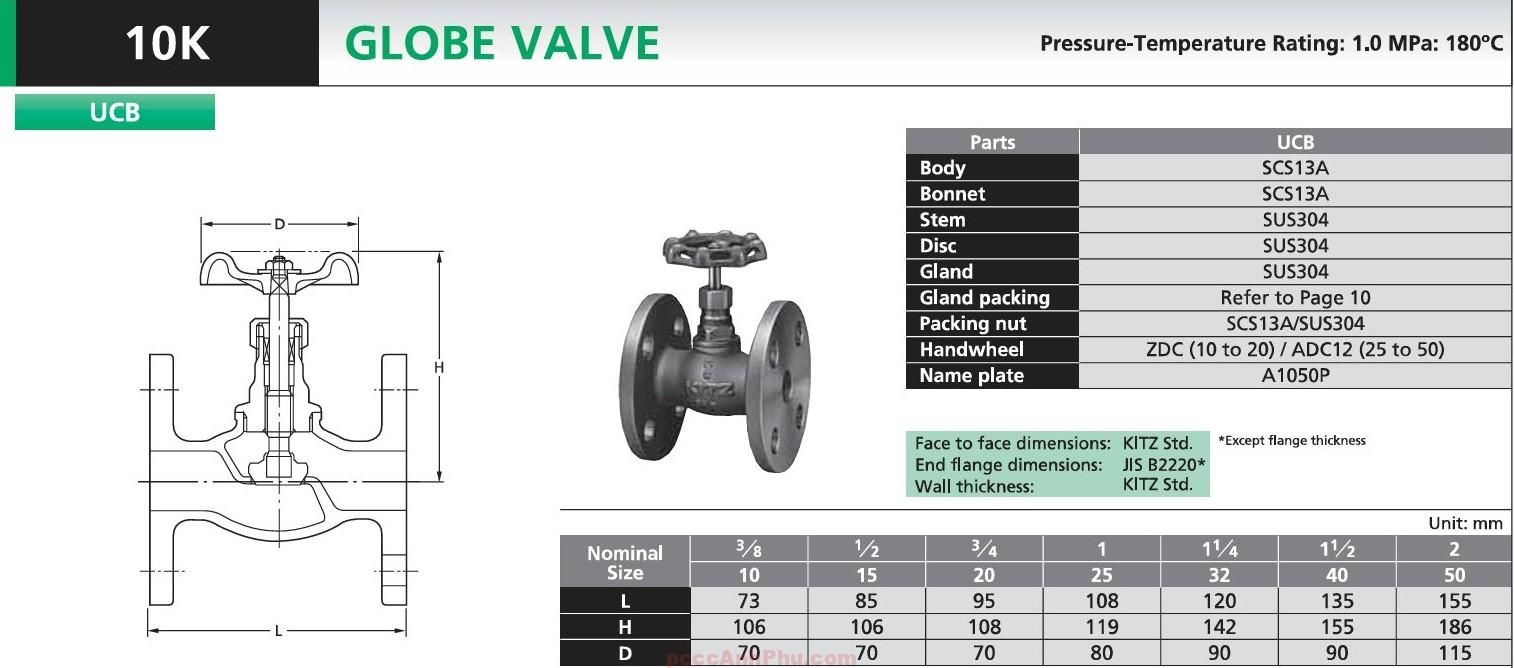

Thông số kích thước kỹ thuật van DN15:
| Ký hiệu | Giá trị (mm) | Giải thích |
|---|---|---|
| L | 85 | Chiều dài thân van |
| H | 106 | Chiều cao tổng thể |
| D | 70 | Đường kính tay quay |
Toàn bộ bề mặt van được đánh bóng chống gỉ, bề mặt trong mịn giúp dòng chảy đều và giảm tổn thất áp suất. Thân van dày, bền, ren bulong chính xác đảm bảo kết nối bích chắc chắn, không rò rỉ dù hoạt động lâu dài trong môi trường ẩm, nóng hoặc có hơi dầu.
Nguyên lý hoạt động
Van cầu inox Kitz UCB DN15 vận hành theo cơ chế nâng hạ đĩa tuyến tính. Khi tay quay xoay ngược chiều kim đồng hồ, trục kéo đĩa van lên, cho phép lưu chất đi qua. Khi tay quay xoay ngược lại, đĩa ép sát ghế van, chặn hoàn toàn dòng chảy.
┌──────────────┐
│ Tay quay │
└────┬─────────┘
│ Trục van (Stem)
▼
┌──────────────┐
│ Đĩa van │ ← Lên / Xuống
└────┬─────────┘
│
┌────┴──────┐
│ Thân van │
└───────────┘
▲ ▲
Dòng vào Dòng ra
Thiết kế dạng cầu giúp dòng chảy được điều tiết ổn định, tránh tạo xung áp. Cơ cấu ren và đĩa bằng inox giúp chuyển động êm, giảm mài mòn và tăng tuổi thọ của hệ thống van.
Ưu điểm
1. Chất liệu inox toàn phần: Thân, nắp, trục, đĩa đều làm bằng SCS13A/SUS304, chống gỉ và chịu nhiệt tuyệt đối.
2. Kết nối mặt bích JIS 10K: Ghép kín hoàn hảo, chịu được áp 1.0 MPa, phù hợp tiêu chuẩn Nhật Bản.
3. Kín tuyệt đối: Gioăng PTFE/Graphite giúp van không rò rỉ, an toàn khi vận hành hơi nóng và nước áp cao.
4. Thiết kế tinh xảo: Gia công chính xác theo KITZ Standard, đảm bảo độ trơn và độ kín cao.
5. Dễ bảo trì: Cấu tạo đơn giản, tháo lắp nhanh, dễ thay thế phụ kiện.
6. Độ bền vượt trội: Chịu được va đập, ăn mòn và thay đổi nhiệt độ khắc nghiệt.
Ứng dụng
Van cầu bích inox Kitz UCB DN15 được ứng dụng đa dạng trong nhiều lĩnh vực kỹ thuật và sản xuất công nghiệp nhờ độ bền và tính ổn định cao.
Hệ thống nước sạch: Lắp trong nhà máy nước, khu công nghiệp, hệ thống cấp nước sinh hoạt và dân dụng.
Hệ thống hơi: Điều tiết hơi nóng trong nồi hơi, hệ thống sưởi và sấy công nghiệp.
Ngành thực phẩm – dược phẩm: Sử dụng trong môi trường sạch, đảm bảo vệ sinh, chống nhiễm bẩn.
Ngành hóa chất nhẹ: Dẫn dung môi trung tính, dầu hoặc khí nén.
Ngành HVAC: Điều tiết lưu lượng trong hệ thống điều hòa, làm lạnh và thông gió trung tâm.
Lắp đặt & vận hành
Bước 1: Chuẩn bị lắp đặt
Kiểm tra thân và mặt bích, đảm bảo sạch và phẳng. Định hướng dòng chảy theo mũi tên khắc sẵn trên thân van.
Bước 2: Cố định mặt bích
Đặt gioăng đúng vị trí, siết bulong theo hình sao để lực đều và không vênh mặt bích.
Bước 3: Lắp đúng chiều vận hành
Van nên lắp theo phương thẳng đứng để trục và đĩa di chuyển nhẹ nhàng, giảm mài mòn.
Bước 4: Kiểm tra sau lắp đặt
Vận hành mở – đóng để kiểm tra hành trình, đảm bảo đĩa di chuyển ổn định và không rò rỉ.
Bước 5: Bảo trì định kỳ
Kiểm tra gioăng, ren bulong, tra mỡ trục ren mỗi 6 tháng. Thay gioăng khi có dấu hiệu mòn hoặc rò rỉ nhẹ.
Lưu ý: Không sử dụng cho axit mạnh hoặc dung dịch ăn mòn cao. Khi ngưng vận hành lâu, nên mở van ở trạng thái 50% để tránh bó trục và đóng cặn.
| THÔNG SỐ CHUNG | |
|---|---|
| Model | UCB |
| Loại van | Van cầu bích inox (Globe Valve 10K) |
| Kích cỡ danh nghĩa | DN15 (1/2") |
| Môi chất sử dụng | Nước, hơi, dầu, khí nén, hóa chất nhẹ |
| Áp lực làm việc | 1.0 MPa (≈ 10 bar) |
| Nhiệt độ làm việc tối đa | 180 °C |
| Tiêu chuẩn mặt bích | JIS B2220 – 10K |
| Tiêu chuẩn chế tạo | KITZ Standard |
| Kiểu kết nối | Mặt bích (Flanged Type) |
| Thương hiệu | KITZ |
| Xuất xứ | Nhật Bản |
| CẤU TẠO & VẬT LIỆU | |
| Thân van (Body) | SCS13A – Inox 304 |
| Nắp van (Bonnet) | SCS13A – Inox 304 |
| Trục van (Stem) | SUS304 – Inox 304 |
| Đĩa van (Disc) | SUS304 – Inox 304 |
| Gland & Nut | SUS304 – Inox 304 |
| Gioăng làm kín | PTFE hoặc Graphite chịu nhiệt |
| Đai siết (Packing Nut) | SCS13A / SUS304 |
| Tay vặn (Handwheel) | ZDC (DN10–20) / ADC12 (DN25–50) |
| Tem nhôm (Name Plate) | A1050P |
| KÍCH THƯỚC | |
| Chiều dài (L) | 85 mm |
| Chiều cao (H) | 106 mm |
| Đường kính tay vặn (D) | 70 mm |
Chú thích ký hiệu kích thước:
L – Chiều dài thân van
H – Chiều cao tổng thể khi tay vặn mở hết
D – Đường kính tay vặn
DN – Kích cỡ danh nghĩa (mm hoặc inch)
Ghi chú: Van cầu bích inox KITZ UCB DN15 (1/2") đạt chuẩn JIS B2220 – 10K, chịu áp 1.0 MPa, nhiệt 180°C, thân inox 304, tay vặn hợp kim ZDC/ADC, phù hợp cho nước, hơi, dầu, khí công nghiệp.
