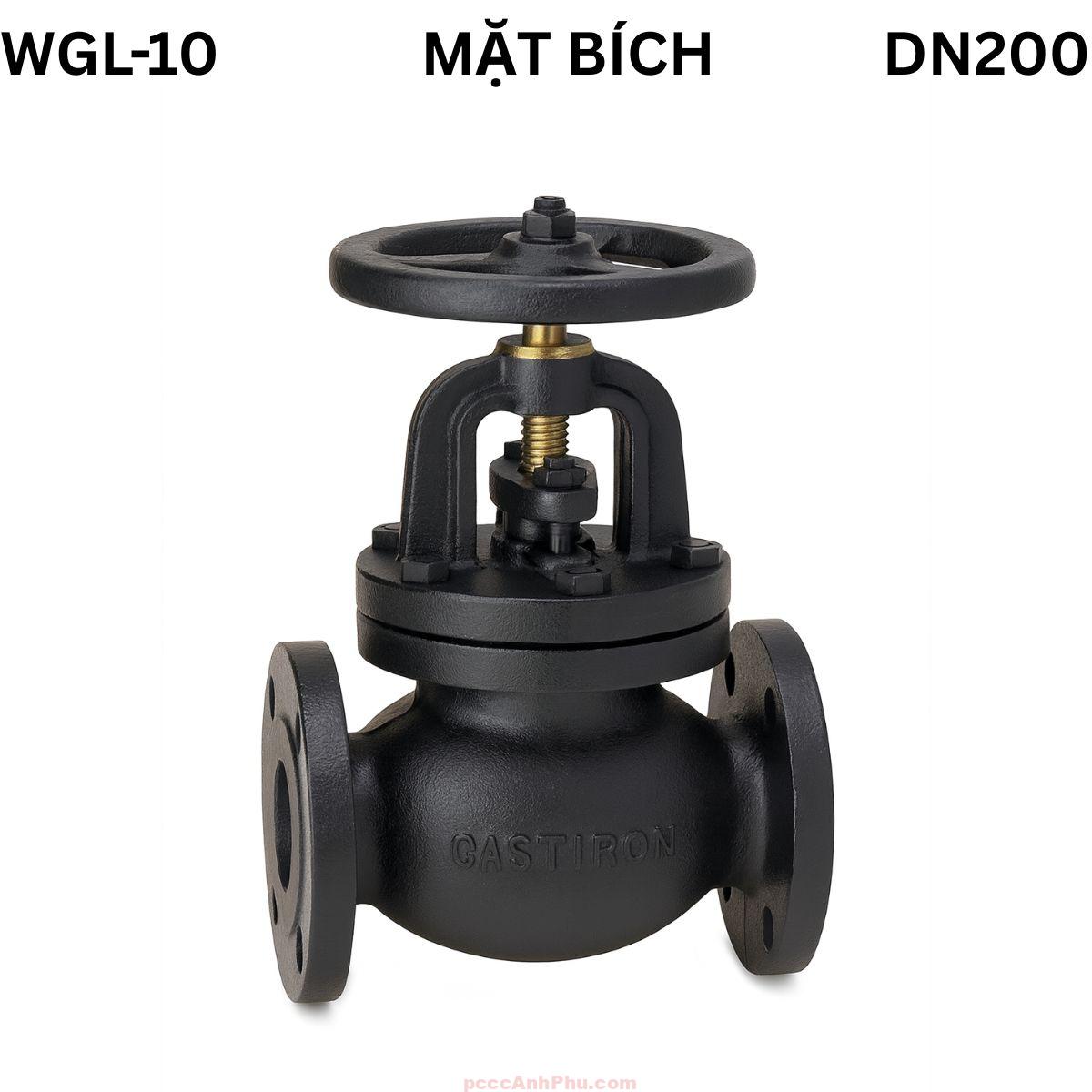

Van cầu mặt bích Wonil WGL-10 200A

Giới thiệu

Van cầu Wonil WGL-10 200A là thiết bị công nghiệp cỡ lớn của hãng Wonil – Hàn Quốc, chuyên dùng để điều tiết và chặn dòng lưu chất trong các hệ thống hơi nóng, nước, dầu và khí nén. Sản phẩm được sản xuất theo tiêu chuẩn KS 10K, có khả năng chịu áp lực 10 bar và nhiệt độ làm việc tối đa 120 °C. Với kích thước 200A, van phù hợp lắp đặt ở các tuyến ống chính trong nhà máy, xưởng sản xuất, khu công nghiệp và hệ thống HVAC trung tâm.

Thân van được chế tạo bằng gang GC200 dày, đĩa và trục làm bằng thép không gỉ STS304, ghế van bằng đồng CAC406 cho khả năng làm kín tuyệt đối. Thiết kế tay quay cơ học giúp vận hành nhẹ nhàng và điều tiết lưu lượng chính xác. Nhờ cấu trúc chắc chắn và khả năng vận hành ổn định, dòng van Wonil WGL-10 200A được đánh giá là lựa chọn bền bỉ, đáng tin cậy cho môi trường công nghiệp áp suất cao.

Tham khảo thêm các sản phẩm: van cầu

Cấu tạo tổng quan

Van cầu Wonil WGL-10 200A được cấu tạo từ sáu thành phần chính: thân, nắp, trục, đĩa, ghế van và tay quay. Các bộ phận này được gia công chính xác, đảm bảo khả năng chịu áp lực và chống rò rỉ trong điều kiện làm việc khắc nghiệt. Thân van dạng cầu giúp phân phối áp lực đồng đều, hạn chế mài mòn và tăng độ bền tổng thể.

Bảng vật liệu cấu tạo của van cầu Wonil WGL-10 200A:

Thành phần	Vật liệu	Đặc tính kỹ thuật
Thân van (Body)	Gang GC200	Chịu áp cao, bền cơ học tốt
Nắp van (Bonnet)	GC200	Liên kết bulông, dễ tháo bảo dưỡng
Đĩa van (Disc)	STS304	Chống ăn mòn, chịu nhiệt cao
Trục van (Stem)	STS304	Truyền động êm, chống xoắn vặn
Ghế van (Seat)	Đồng CAC406	Tăng độ kín, giảm ma sát
Tay quay (Handle)	Gang sơn tĩnh điện	Bền, chống trượt tay

Cấu tạo chắc chắn và vật liệu cao cấp giúp van vận hành ổn định trong hệ thống có áp suất lớn. Toàn bộ thân van được sơn epoxy màu xám chống oxy hóa, thích hợp sử dụng ngoài trời hoặc khu vực ẩm ướt. Ghế đồng CAC406 được gia công phẳng, kết hợp với đĩa inox 304 đảm bảo độ kín hoàn hảo và giảm tiếng ồn khi đóng mở.

Thiết kế mặt bích theo chuẩn KS B1511 – JIS 10K giúp kết nối chính xác với đường ống công nghiệp. Nắp van tháo bulông tiện cho kiểm tra và bảo trì, không cần tháo toàn bộ khỏi hệ thống.

Nguyên lý hoạt động

Van cầu Wonil WGL-10 200A hoạt động dựa trên chuyển động nâng – hạ tuyến tính của đĩa van. Khi người vận hành xoay tay quay ngược chiều kim đồng hồ, trục van nâng đĩa lên, cho phép dòng lưu chất đi qua. Khi xoay ngược lại, đĩa ép xuống ghế đồng, đóng kín hoàn toàn dòng chảy.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Cấu trúc đóng mở vuông góc với hướng dòng chảy giúp phân bố áp lực đều trên bề mặt ghế, tăng độ bền và hiệu suất kín. Khi mở một phần, van cho phép điều tiết lưu lượng chính xác, giảm hiện tượng búa nước và giữ áp ổn định trong đường ống. Nguyên lý vận hành đơn giản giúp van dễ sử dụng và bảo dưỡng.

Thiết kế tuyến tính giúp van cầu Wonil 200A hoạt động êm và bền, không gây rung động lớn dù đóng mở liên tục. Cấu trúc này đặc biệt phù hợp cho các đường ống hơi, nước và khí áp cao trong nhà máy.

Ưu điểm

Độ kín tuyệt đối: Ghế đồng CAC406 và đĩa STS304 được gia công chính xác cho khả năng đóng kín 100% khi ngắt dòng.

Chịu áp suất cao: Vật liệu GC200 và kết cấu đúc liền khối giúp van chịu được áp 10 bar ổn định dài lâu.

Điều tiết mượt mà: Đĩa van di chuyển tuyến tính giúp kiểm soát lưu lượng chính xác, tránh sốc áp và rung ống.

Dễ bảo trì: Nắp bulông cho phép kiểm tra và thay ghế van nhanh mà không cần tháo rời toàn bộ.

Vận hành nhẹ: Tay quay cỡ lớn, sơn tĩnh điện, giúp thao tác nhẹ ngay cả khi đường ống đang chịu áp cao.

Độ bền cao: Cấu trúc chắc chắn, vật liệu chống oxy hóa giúp van hoạt động ổn định hàng chục năm.

Đạt chuẩn KS B2304: Được kiểm định áp suất và chất lượng tại nhà máy Wonil Hàn Quốc trước khi xuất xưởng.

Ứng dụng

Van cầu Wonil WGL-10 200A được sử dụng phổ biến trong nhiều ngành nghề công nghiệp và hệ thống kỹ thuật lớn.

Hệ thống hơi: Điều chỉnh và chặn hơi trong nhà máy dệt, nhuộm, lò hơi và hệ thống gia nhiệt công nghiệp.

Hệ thống nước: Lắp ở trạm bơm, xử lý và phân phối nước sạch, đảm bảo lưu lượng ổn định và độ kín cao.

Ngành dầu khí: Sử dụng trên đường ống dẫn dầu, khí áp trung bình, đóng mở an toàn và chính xác.

Ngành HVAC: Van được lắp trong đường nước nóng, lạnh điều hòa trung tâm, giúp điều chỉnh lưu lượng và áp suất.

Ngành thực phẩm: Dùng trong các dây chuyền hơi nấu, tiệt trùng, đảm bảo an toàn vệ sinh và độ bền cao.

Ngành hóa chất nhẹ: Phù hợp với các hệ thống khí nén, dung môi trung tính và nước tuần hoàn công nghiệp.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp đặt
Đảm bảo van và đường ống sạch, không dính cặn. Kiểm tra hướng dòng chảy khắc trên thân để lắp đúng chiều.

Bước 2: Đặt van vào vị trí
Đặt van giữa hai mặt bích, căn chính xác tâm và sử dụng gioăng phù hợp để đảm bảo kín khít.

Bước 3: Siết đều bulông
Siết chéo các bulông để phân bố lực đều, tránh vênh bích hoặc nứt thân van.

Bước 4: Kiểm tra vận hành
Xoay tay quay nhẹ để kiểm tra đĩa di chuyển tự do. Thử áp nước để phát hiện rò rỉ nếu có.

Bước 5: Bảo trì định kỳ
Định kỳ 3–6 tháng vệ sinh bên trong, tra mỡ cho trục và kiểm tra ghế van. Khi không sử dụng lâu, nên mở 50% để tránh kẹt đĩa.

Lưu ý: Không đóng mở đột ngột để tránh búa nước. Không dùng van cho chất ăn mòn mạnh hoặc hạt rắn. Nên lắp theo phương thẳng đứng để đạt hiệu quả cao nhất.
