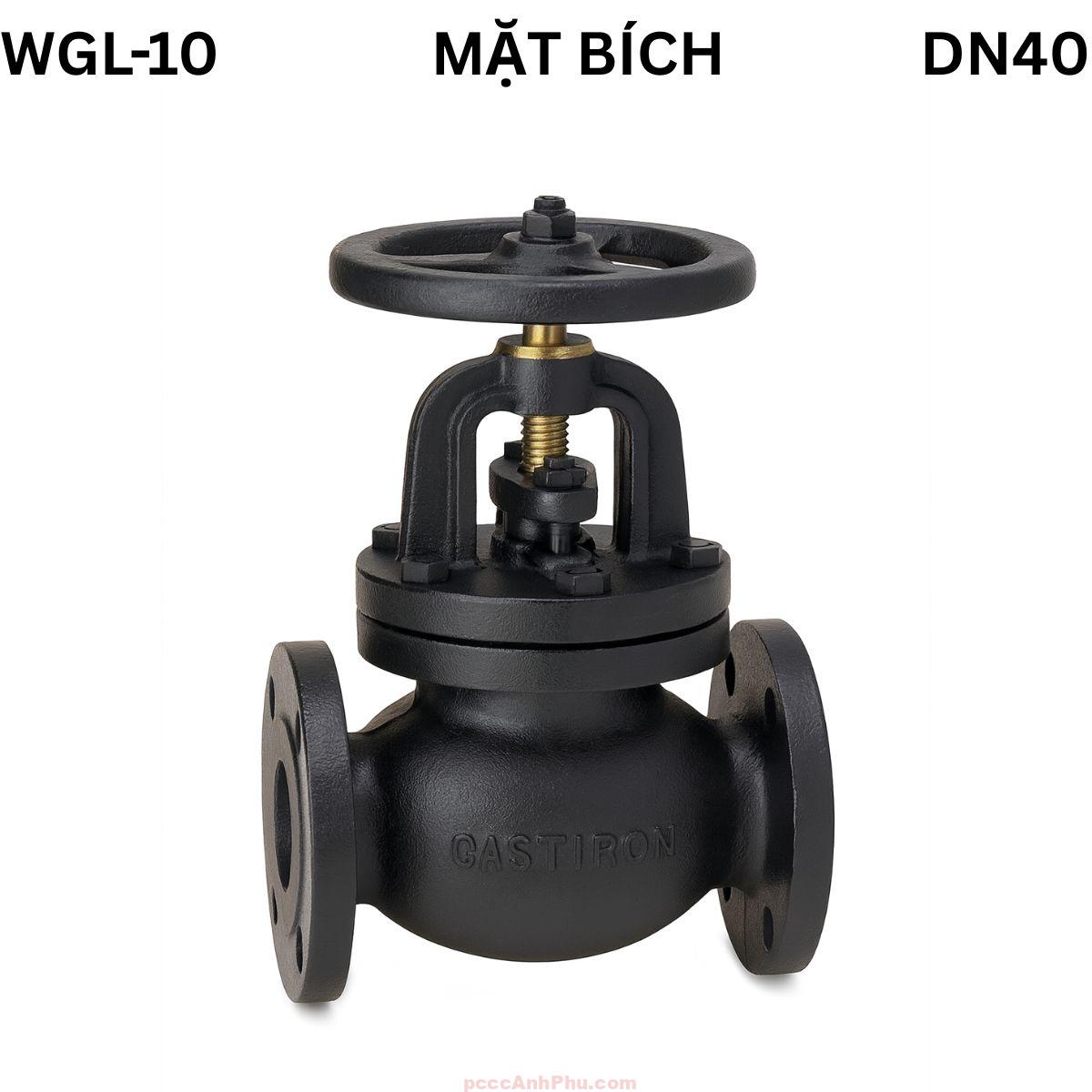

Van cầu mặt bích Wonil WGL-10 40A

Giới thiệu

Van cầu Wonil WGL-10 40A là dòng van chặn lưu chất chất lượng cao được sản xuất bởi thương hiệu Wonil – Hàn Quốc. Đây là một trong những dòng van được ưa chuộng nhất trong các hệ thống hơi nóng, nước, dầu và khí nén nhờ khả năng đóng kín tốt, độ bền cao và vận hành ổn định. Van được chế tạo theo tiêu chuẩn KS 10K, chịu được áp lực lên đến 10 bar và nhiệt độ làm việc tối đa 120°C, đáp ứng nhu cầu vận hành trong môi trường công nghiệp nặng hoặc hệ thống dân dụng cao cấp.

Với kích cỡ 40A, van cầu Wonil WGL-10 thường được lắp tại các vị trí yêu cầu điều tiết lưu lượng trung bình, cho phép người dùng kiểm soát tốc độ dòng chảy chính xác. Thân van được đúc bằng gang GC200, đĩa và trục van làm bằng thép không gỉ STS304 giúp chống ăn mòn, đảm bảo tuổi thọ lâu dài. Thiết kế tay quay cơ học dễ vận hành, đồng thời giúp kiểm soát áp lực mượt mà mà không cần lực lớn.

Tham khảo thêm các sản phẩm: valve cầu

Cấu tạo tổng quan

Van cầu Wonil WGL-10 40A được cấu tạo dạng cầu với cơ chế đóng mở trực tiếp bằng tay quay. Mỗi bộ phận đều được chọn vật liệu phù hợp để đảm bảo khả năng chịu áp lực, chịu nhiệt và hạn chế rò rỉ trong thời gian dài. Sản phẩm được gia công chính xác, bề mặt tiếp xúc giữa đĩa và ghế van được mài tinh để đảm bảo độ kín hoàn hảo khi đóng hoàn toàn.

Dưới đây là bảng vật liệu cấu tạo của van cầu Wonil WGL-10 40A:

Cấu tạo chắc chắn giúp van vận hành ổn định trong thời gian dài mà không cần thay thế thường xuyên. Sự kết hợp giữa vật liệu gang, đồng và inox tạo nên độ bền tổng thể cao, phù hợp với hầu hết các môi trường chất lỏng và hơi nóng thông dụng. Nắp van dạng bulông dễ tháo giúp người dùng dễ dàng kiểm tra và bảo dưỡng tại chỗ.

Đặc biệt, cấu trúc đĩa van dạng nón giúp tạo lực ép đều trên ghế đồng, đảm bảo độ kín tuyệt đối khi van ở trạng thái đóng. Điều này cũng giúp giảm rung động và tiếng ồn trong đường ống khi đóng mở thường xuyên.

Nguyên lý hoạt động

Van cầu hoạt động theo nguyên lý nâng hạ tuyến tính. Khi xoay tay quay, trục van di chuyển tịnh tiến làm đĩa van nâng lên hoặc hạ xuống. Ở trạng thái mở, đĩa được nâng khỏi ghế van để dòng chất lỏng đi qua; khi đóng, đĩa ép chặt vào ghế đồng tạo độ kín cao, ngăn hoàn toàn lưu chất rò rỉ.

        ┌───────────────┐
        │     Tay quay   │
        └──────┬────────┘
               │ Trục van
               ▼
           ┌───────────┐
           │   Đĩa van │ ← Lên / Xuống
           └─────┬─────┘
                 │
         ┌───────┴────────┐
         │     Thân van    │
         └────────────────┘
         ▲              ▲
       Dòng vào      Dòng ra

Do đĩa van di chuyển vuông góc với hướng dòng chảy, nên van cầu Wonil cho khả năng điều tiết lưu lượng chính xác, tránh thất thoát áp và giảm chấn động trong đường ống. Khi mở một phần, van cho phép người vận hành điều chỉnh lưu lượng theo nhu cầu, rất thích hợp cho các hệ thống cần điều tiết nhiệt độ hoặc áp suất ổn định.

Thiết kế tuyến tính này giúp van hoạt động êm, ít gây mòn bề mặt ghế van, đồng thời hạn chế búa nước khi đóng nhanh. Với cấu trúc nâng hạ rõ ràng, van dễ điều khiển và không gây sốc áp lực, bảo vệ hệ thống ống dẫn an toàn và bền bỉ.

Ưu điểm

Hiệu quả làm kín cao: Ghế đồng CAC406 kết hợp đĩa inox STS304 giúp van luôn duy trì độ kín tuyệt đối dù chịu áp lực cao hoặc sử dụng lâu ngày.

Độ bền vượt trội: Toàn bộ thân và nắp bằng gang đúc GC200 có khả năng chống va đập, không biến dạng dưới áp suất liên tục.

Khả năng điều tiết mượt: Cấu tạo đĩa nón và trục nâng hạ tuyến tính giúp điều chỉnh lưu lượng dễ dàng, phù hợp với các hệ thống cần kiểm soát chính xác.

Vận hành nhẹ: Tay quay lớn, sơn tĩnh điện chống gỉ và trơn trượt, giúp thao tác nhẹ ngay cả trong không gian hẹp hoặc có độ ẩm cao.

Dễ bảo dưỡng: Nắp van dạng bulông tháo nhanh, cho phép kiểm tra hoặc thay thế chi tiết mà không cần tháo van ra khỏi đường ống.

Thích hợp nhiều môi trường: Sử dụng tốt trong môi trường nước sạch, dầu, khí, hơi nóng, hoặc đường ống có áp suất ổn định.

Đạt tiêu chuẩn quốc tế: Van được sản xuất theo tiêu chuẩn KS B2304, tuân thủ quy trình kiểm định chất lượng nghiêm ngặt của Wonil Hàn Quốc.

Ứng dụng

Nhờ độ tin cậy cao, van cầu Wonil WGL-10 40A được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp và dân dụng.

Hệ thống hơi: Dùng trong các đường dẫn hơi lò hơi, xưởng sấy, phòng nhuộm, giúp điều tiết hơi và đảm bảo an toàn áp suất.

Ngành cấp nước: Ứng dụng trong các trạm bơm, nhà máy xử lý nước sạch, hệ thống phân phối và thu hồi nước.

Ngành dầu khí: Phù hợp cho hệ thống dẫn dầu, khí áp suất trung bình, đảm bảo đóng kín nhanh khi có sự cố.

Ngành điều hòa – HVAC: Được lắp trong hệ thống nước lạnh, nước nóng, giúp kiểm soát nhiệt độ và lưu lượng ổn định.

Ngành chế biến thực phẩm: Van được sử dụng tại các dây chuyền hơi nước, nấu chín, hấp tiệt trùng, nhờ cấu tạo kín và vật liệu an toàn.

Ngành hóa chất nhẹ: Sử dụng cho hệ thống pha trộn hoặc xử lý dung môi không ăn mòn mạnh, đáp ứng tiêu chuẩn an toàn vận hành.

Lắp đặt & vận hành

Bước 1: Kiểm tra trước khi lắp đặt
Trước khi đưa van vào sử dụng, cần kiểm tra thân và mặt bích, đảm bảo không có tạp chất hoặc vật lạ. Xem hướng dòng chảy được khắc trên thân van để lắp đúng chiều.

Bước 2: Định vị van
Đặt van vào giữa hai mặt bích của đường ống, đảm bảo đồng tâm và cân bằng để tránh vênh lệch khi siết bulông.

Bước 3: Lắp gioăng và siết bu lông
Dùng gioăng kín phù hợp, siết bu lông chéo đều tay từ các góc để phân bố lực đồng đều, tránh hở mép.

Bước 4: Kiểm tra vận hành
Sau khi lắp đặt, xoay nhẹ tay quay để kiểm tra hành trình mở – đóng. Thử áp lực với nước sạch nhằm đảm bảo không có rò rỉ ở các khớp nối.

Bước 5: Bảo dưỡng định kỳ
Định kỳ 3–6 tháng tra mỡ trục, kiểm tra đệm kín và làm sạch cặn trong thân van. Khi không sử dụng lâu, nên mở van ở trạng thái 50% để tránh bó kẹt đĩa.

Lưu ý vận hành: Không đóng mở đột ngột để tránh búa nước. Không dùng van cho lưu chất chứa hạt rắn hoặc hóa chất ăn mòn mạnh. Lắp đặt van theo hướng thẳng đứng là tối ưu nhất để đạt hiệu quả kín cao và tăng tuổi thọ sản phẩm.
